風冷執行者 - Fractal Design Torrent Compact 裝機展示

Fractal Design在去年針對時下機箱要有大風量和散熱風道的需求，釋出了立足風冷散熱的Torrent系列，其強勁的風冷散熱效能獲得一致的好評。在外觀上，不同於自家的Define系列，全新零件佈局，開放式的前面板網格設計，十分抓眼球。但對於普通使用者來講Torrent的尺寸無疑是有點大，正好，在今年2月份Torrent系列迎來了Torrent Compact和Torrent Nano兩位新成員，這次給大家帶來的是Torrent Compac的裝機展示，秉承Torrent基本款特性，在縮小體積的同時，保留了Torrent的開放式格柵前面板設計，並且預裝了18cm的大尺寸風扇，給玩家帶來了極致的風冷散熱體驗

裝機配置

CPU：intel i7-12700k

散熱器：九州風神 AK620

主機板：微星(MSI) Z690 CARBON DDR5 WIFI

記憶體：XPG LANCER DDR5 5200 16*2

顯示卡：華碩 ROG STRIX RTX3060 12G

SSD：三星 980pro 1T

機箱：Fractal Design Torrent Compact (Black Rgb Tg Light Tint)

風扇：九州風神 FC120 *3

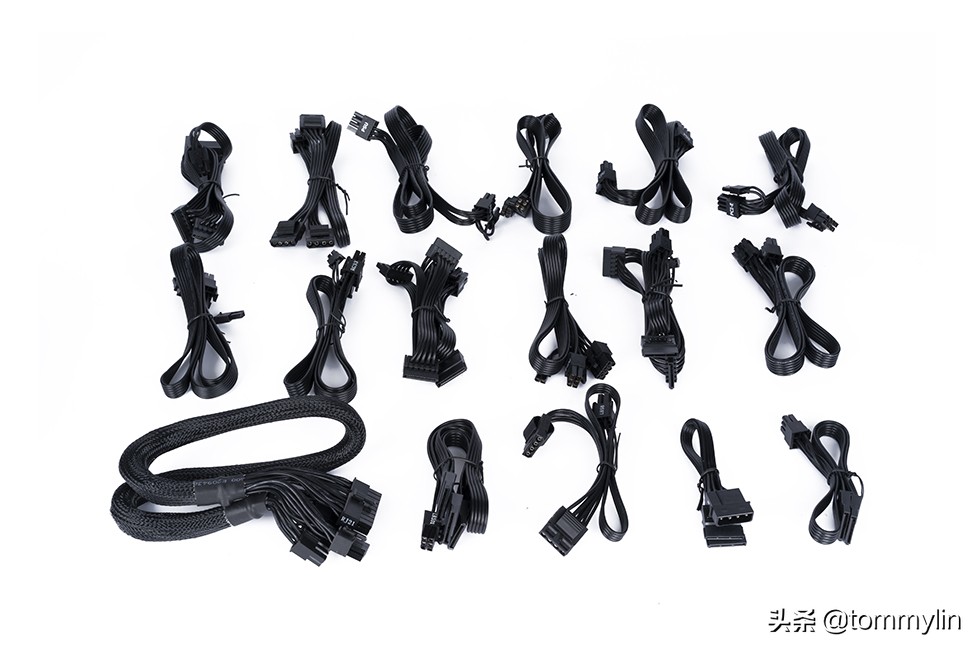

電源：海韻PRIME GX850 & 定製模組線

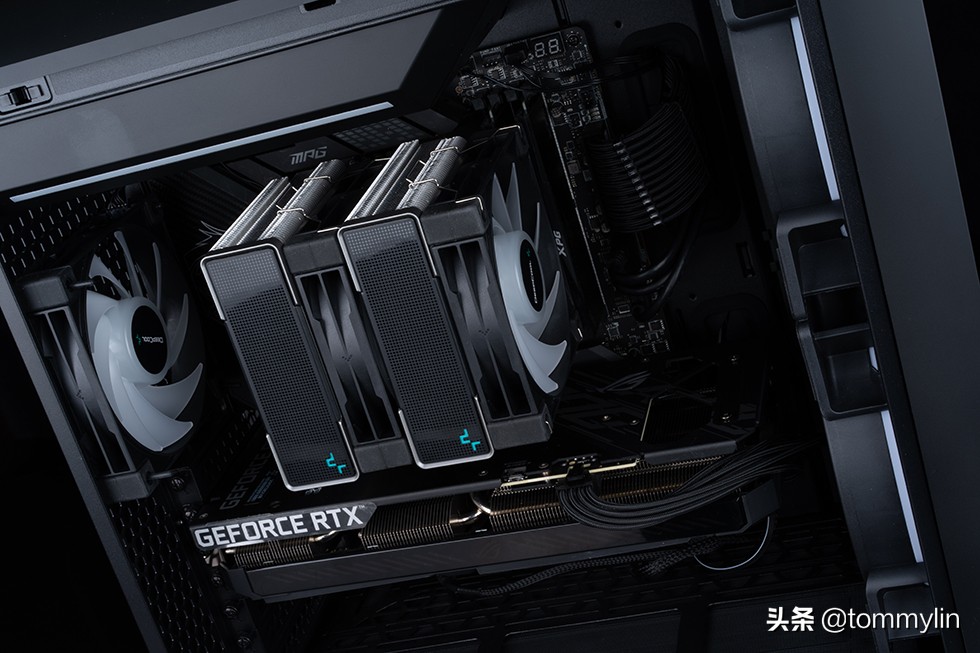

整機展示

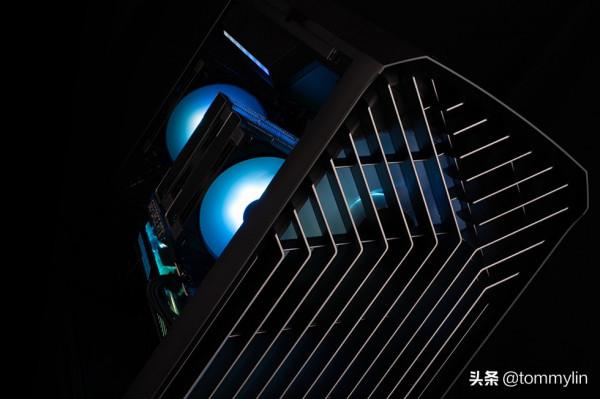

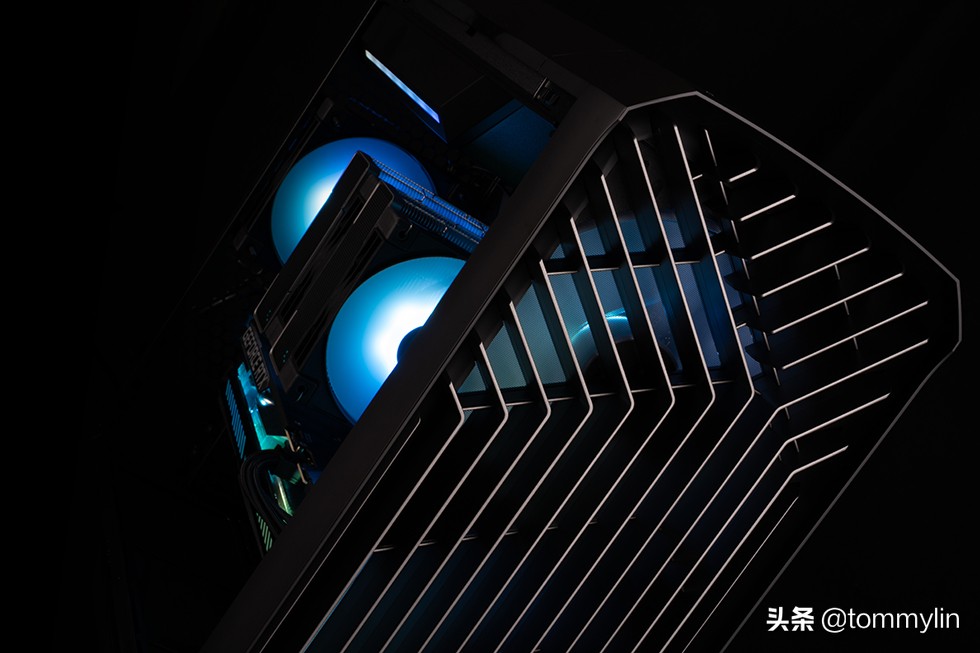

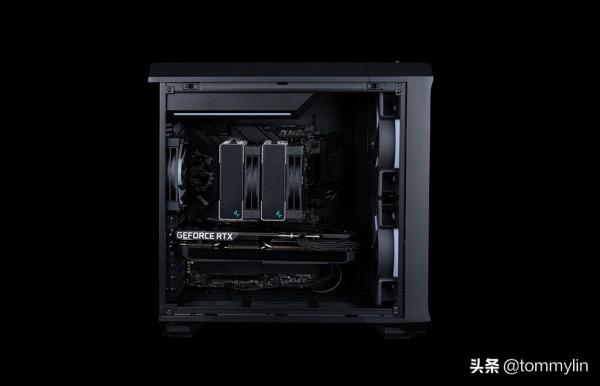

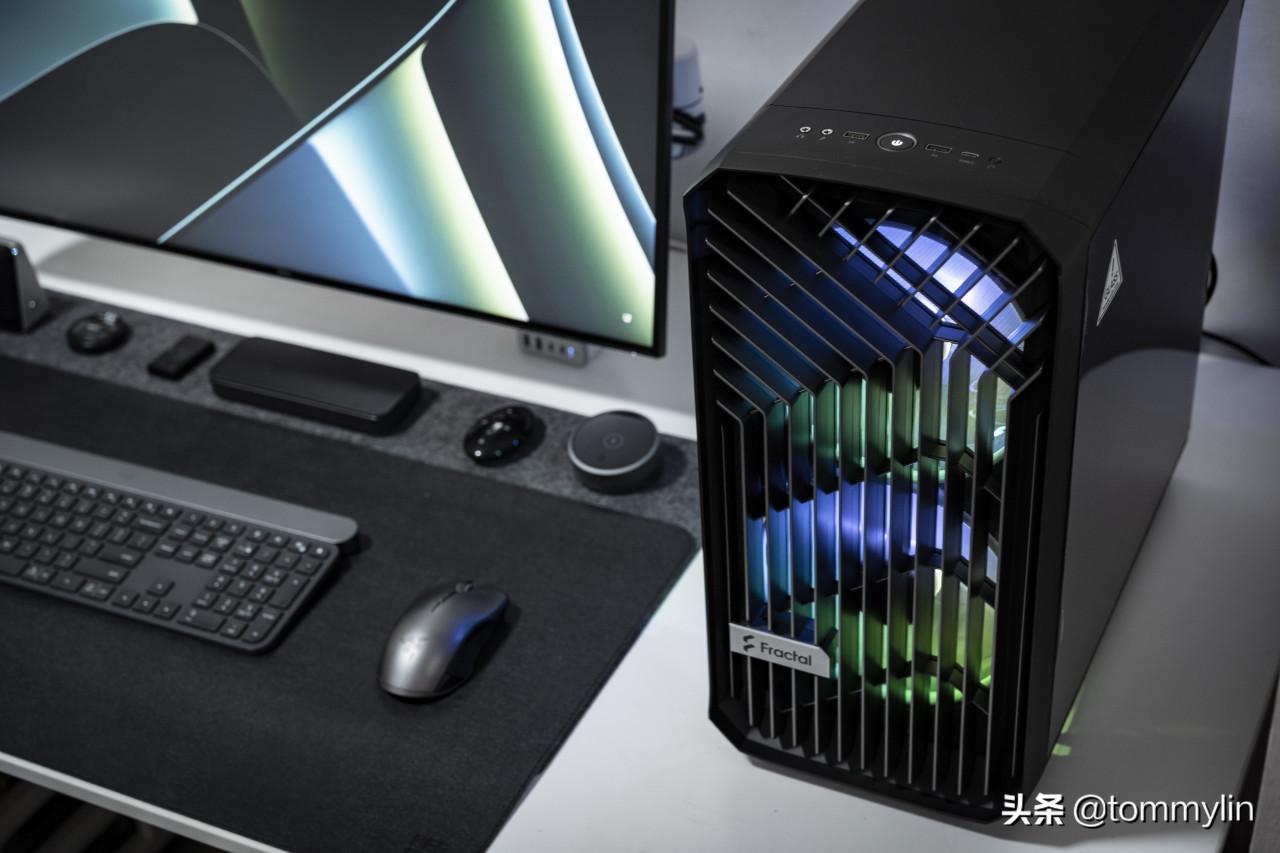

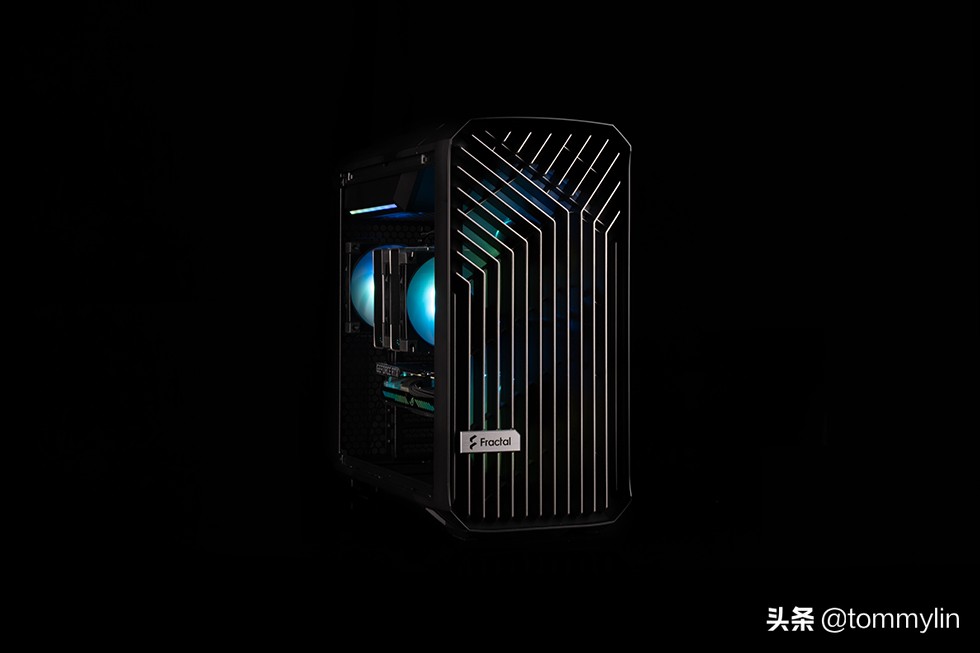

首先是用通電下的效果，光效方面選擇了藍色和青綠色的loop，透過前臉格柵2個180mm RGB風扇帶來的燈效還是相當炫酷的

然後是在斷電的無光效果，感覺如果將扇子都換成純黑的，也是十分酷的

開箱展示

▲ Torrent Compac外部包裝採用的是素紙版環保包裝，包裝表面有機箱型號、描線圖和具體引數

▲ 開啟後就會發現，除了配件包和機箱，包裝箱內部都打滿了Fractal Design的LOGO，在包裝設計這塊算是很用心了

▲ 配件盒內是一套前面板12/14cm風扇的安裝支架以及可拆卸的顯示卡支架

▲ Torrent Compac 一共有四個型號，分別為黑色側透帶RGB，黑色側透，白色側透和黑色不側透，這次裝機使用的是黑色側透帶RGB的版本，也就是官方標註的Black Rgb Tg Light Tint版

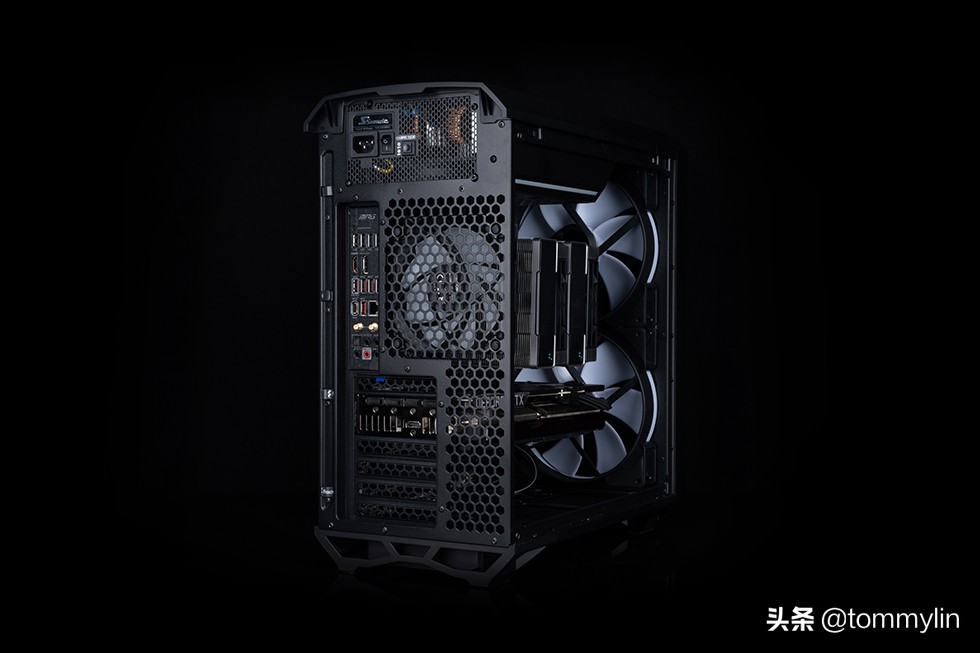

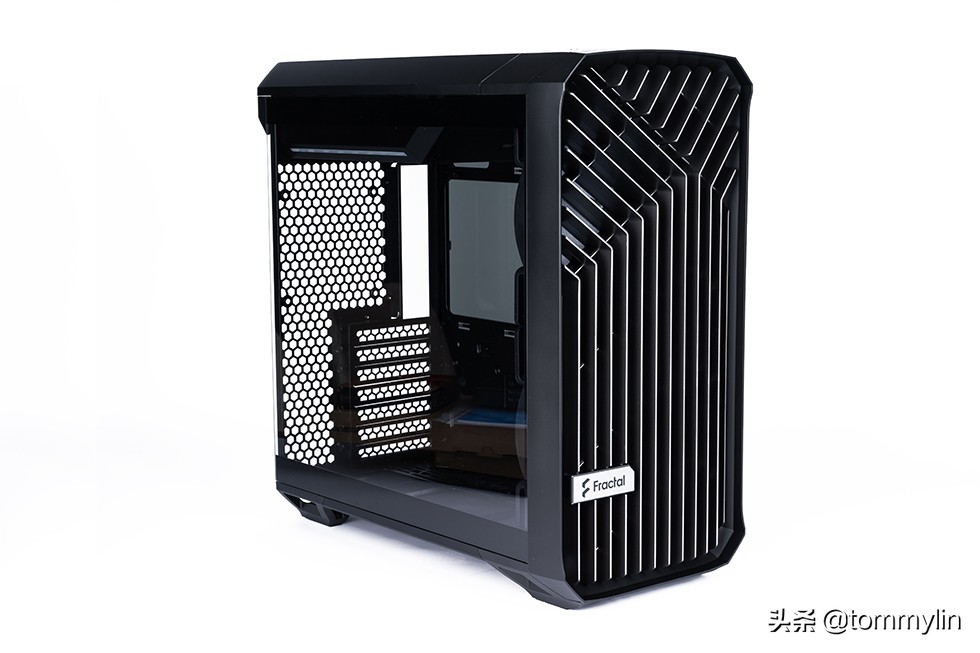

▲ Torrent Compac 的正面全面繼承了Torrent 的設計元素，開放式格柵設計與2*180 mm前置風扇，獲得最大的進氣量，機箱背部幾乎遍佈散熱開孔，並預留了一個120mm風扇位，確保了風道順暢

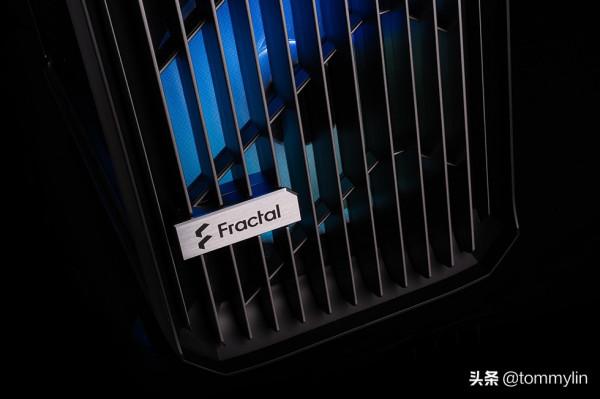

▲ Fractal的LOGO銘牌嵌在在前面板下方的格柵中，雖然是塑膠材質，但是類金屬的表面處理看上去還是很有質感的，個人十分喜歡這個標

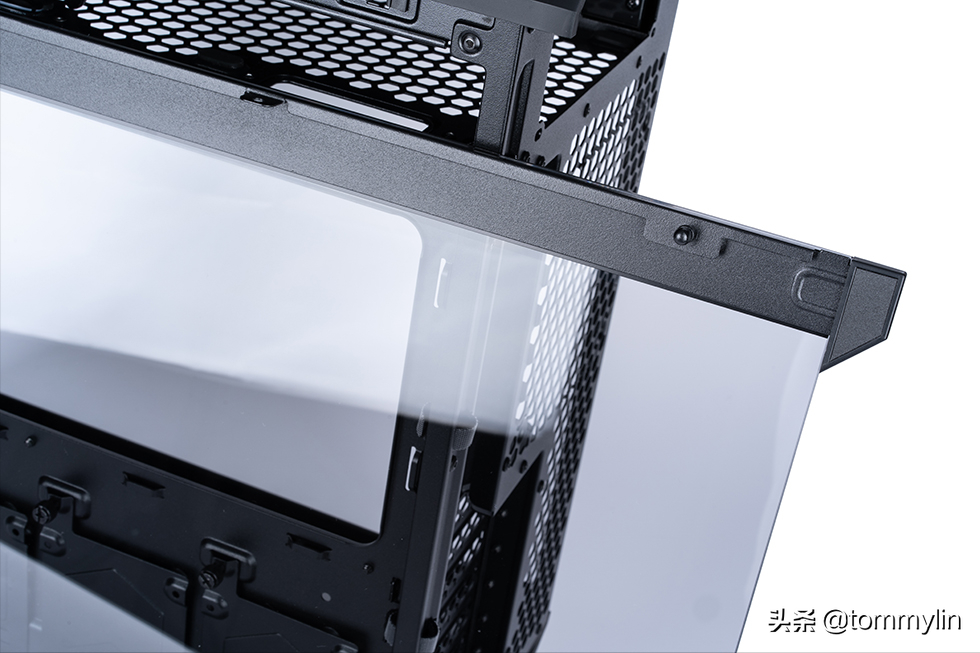

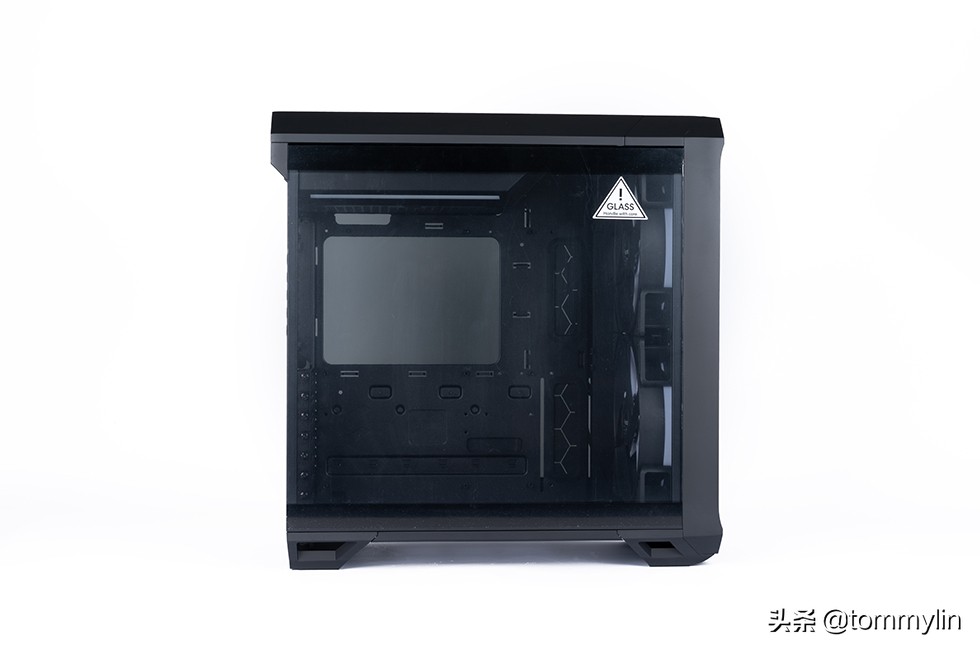

▲ 無縫鋼化玻璃側板，上下兩邊都用了鋼條加固，採用碰珠設計加上凸出的小扣邊，使得面板的開關十分便捷

▲ 頂蓋塑膠材質，頂蓋和前面板都採用了卡扣設計，拆卸十分的輕鬆。機箱的IO部分分佈在頂部前側，依次為音訊介面、USB 3.2 Gen1 Type-A、電源按鈕、USB 3.2 Gen1 Type-A、USB 3.2 Gen2 Type-C、重啟按鈕

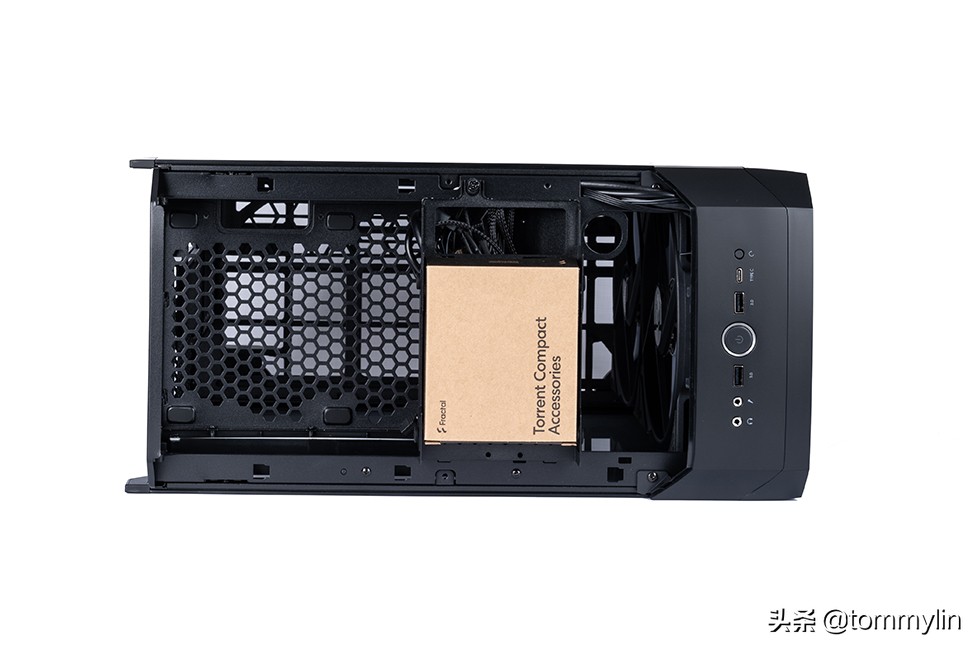

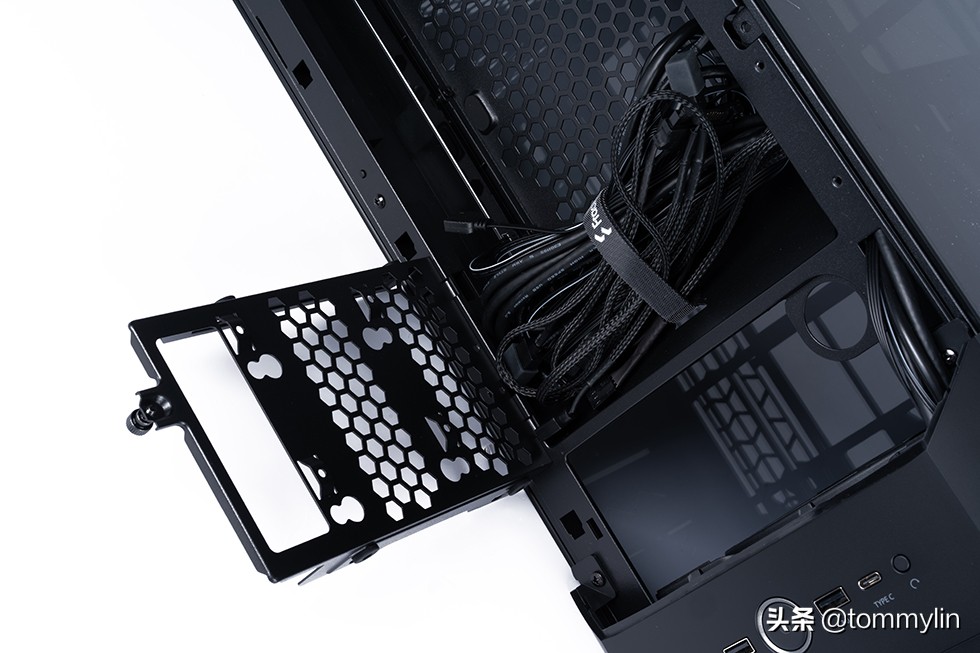

▲ 開啟頂蓋可以看到上方的佈局，存放了一個小配件盒，內部為機箱螺絲配件。電源上置設計，支援210mm長度電源，同時帶有一個獨立可拆卸的硬碟安裝支架，支援3.5寸或2.5寸硬碟安裝，下方為各種機箱內部線材，大部分均有包網處理，帶有尼龍搭扣的理線器，便於電纜安裝管理，細節部分還是相當到位的。同時可以看到在頂部預留了安裝分體水冷時可以利用的注水口

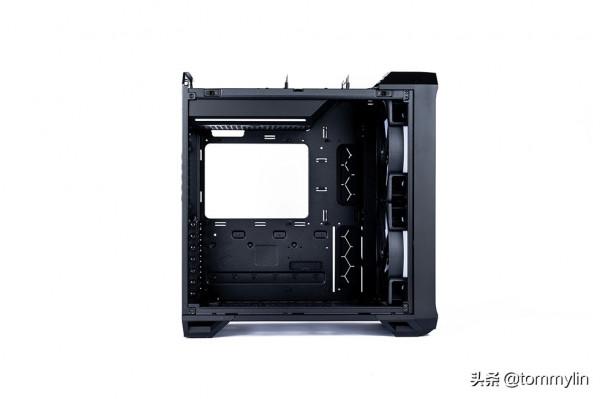

▲ 拆除兩邊的玻璃側板可以看到內部為鋼構材質，雖然說Torrent系列機箱是為風冷最佳化的，不過Torrent Compact依然可以在前面板安裝360冷排或在底部安裝240或280冷排的水冷，CPU散熱器限高174mm，最大顯示卡330mm（拆除前面的18cm風扇，你可以獲得更長顯示卡的支援）

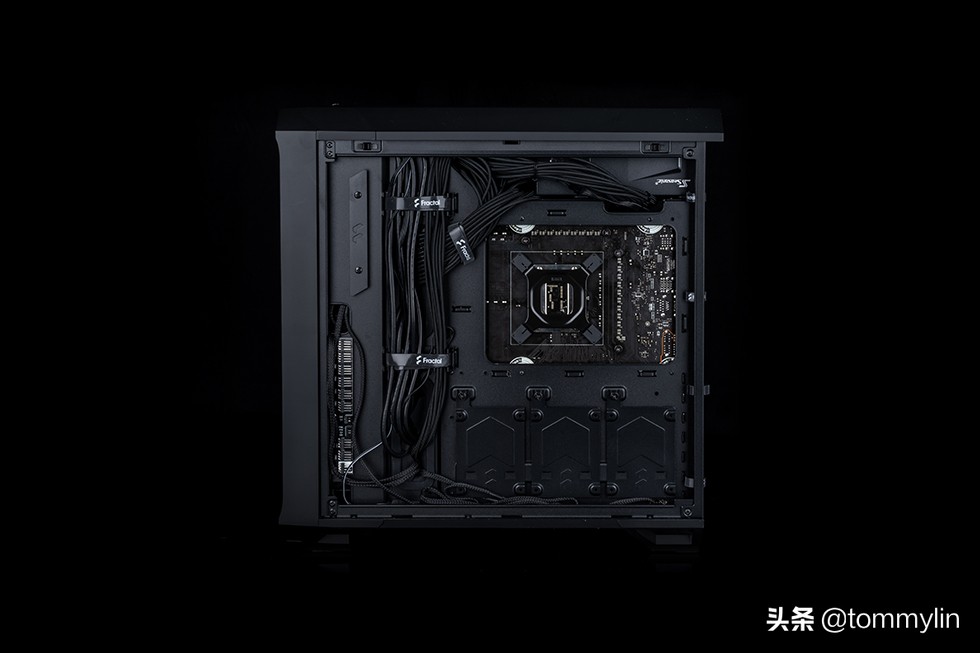

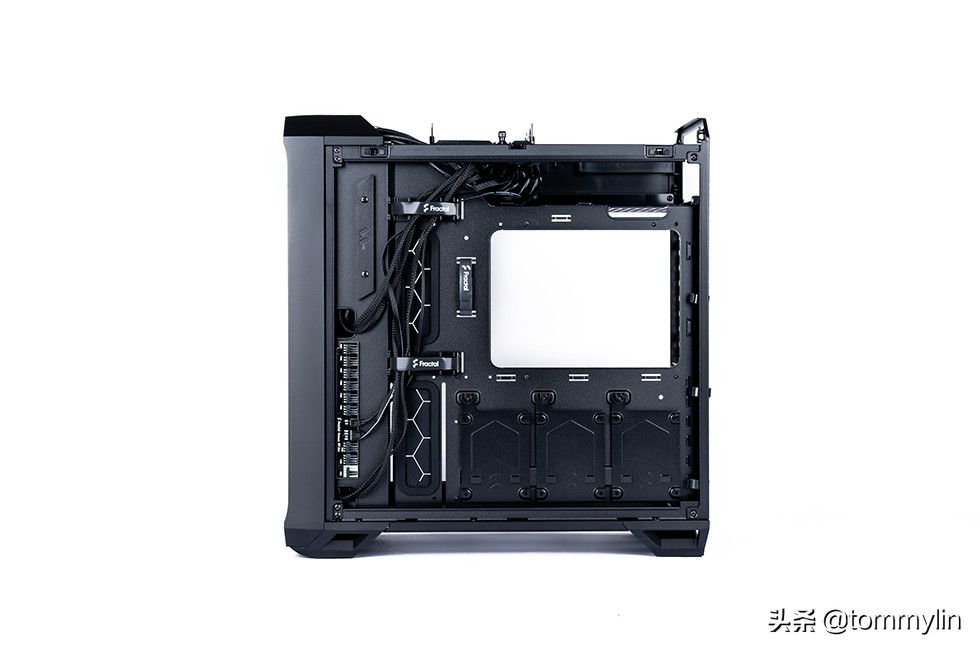

▲ 從背板可以看到內框的主機板安裝位預留了大面積的開孔，極大程度方便了安裝過程並提高了主機板的散熱效能，同時在背板和尾部邊緣都預留了用於離線的紮帶，細節部分做的十分到位

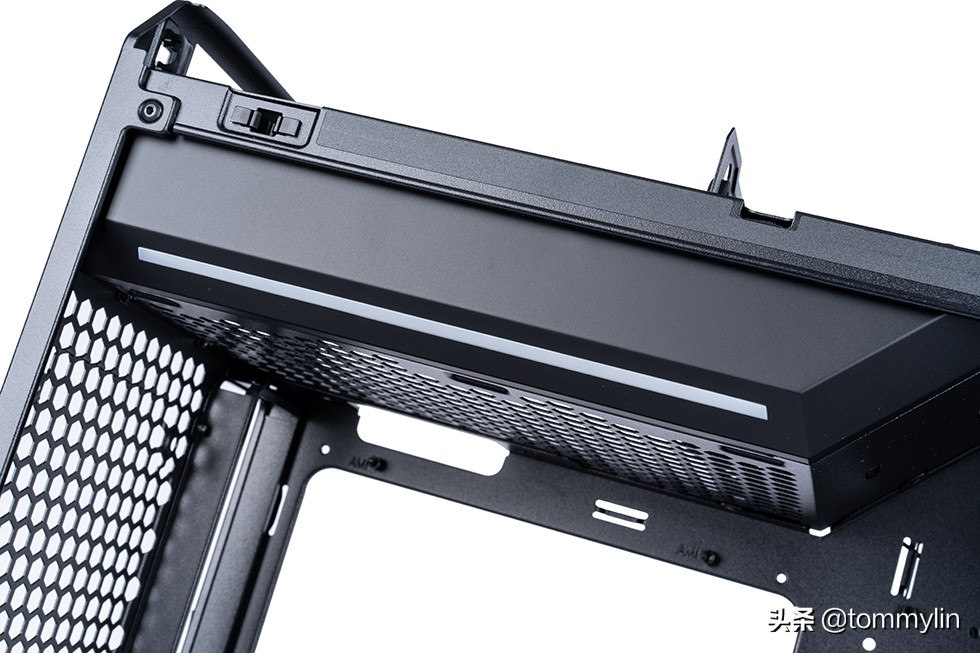

▲ 頂部安裝的空氣力學PSU護罩，附帶ARGB幻彩燈帶LED燈帶，支援可定址RGB（5V）的主機板完全控制，電源安裝位底部也是採用開孔設計，讓各個元件擁有足夠的通風空間

▲ 在側邊的下方已預裝新款Nexus 9P薄型PWM風扇集線器，支援最多9枚風扇的接入（注意是新款的，不會再燒了）

▲ 背板下方還配置了3個2.5寸硬碟的安裝位，這樣算上頂部的安裝支架，整機最多可安裝5個2.5寸硬碟位

▲ 開啟前面板可以看到機箱自帶的2枚180 mm前置風扇，可以獲得最大的進氣量，也可透過配件將2枚180mm的風扇換成3枚120mm或2枚140mm的風扇

▲ 前面板自帶可拆卸防塵罩

▲ Fractal自家研發的 180 x 38毫米Prisma RG風扇的高效能、尺寸與厚度，能夠生成強大氣流輸送能力

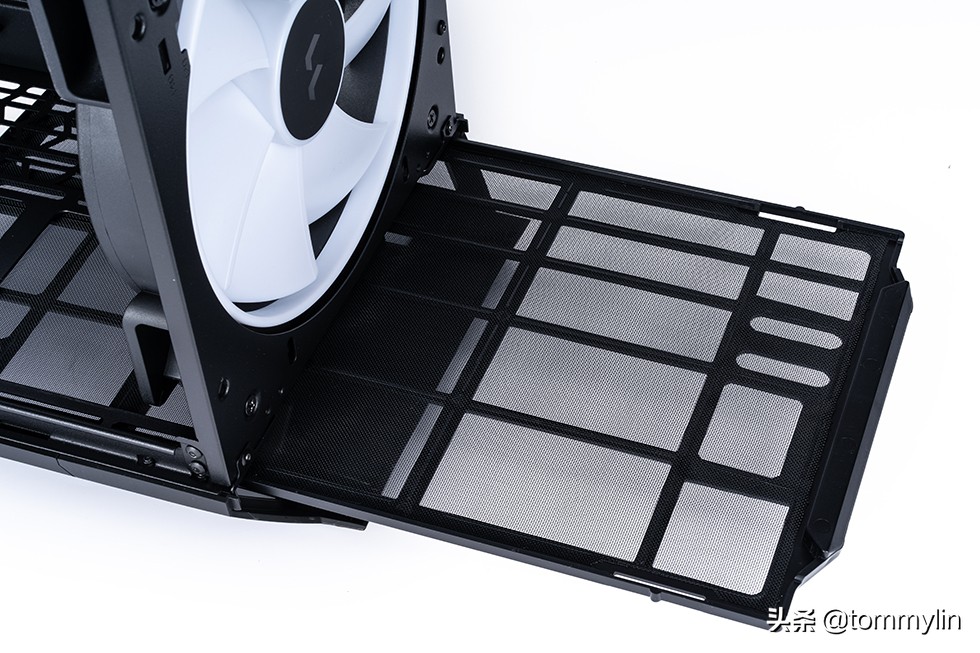

▲ 加大設計的底座進氣口與超大底部風扇框架，發揮絕佳的顯示卡散熱潛力，同樣配備可拆卸防塵罩

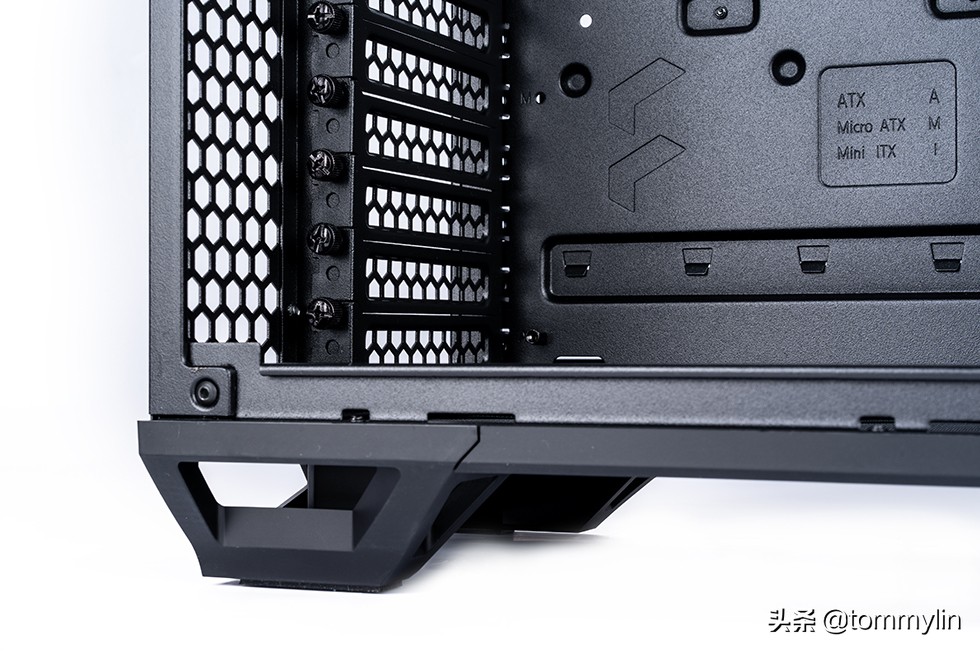

▲ 厚實的膠墊，不僅使得機箱放置穩固，同時保證了下部進風

其他配件

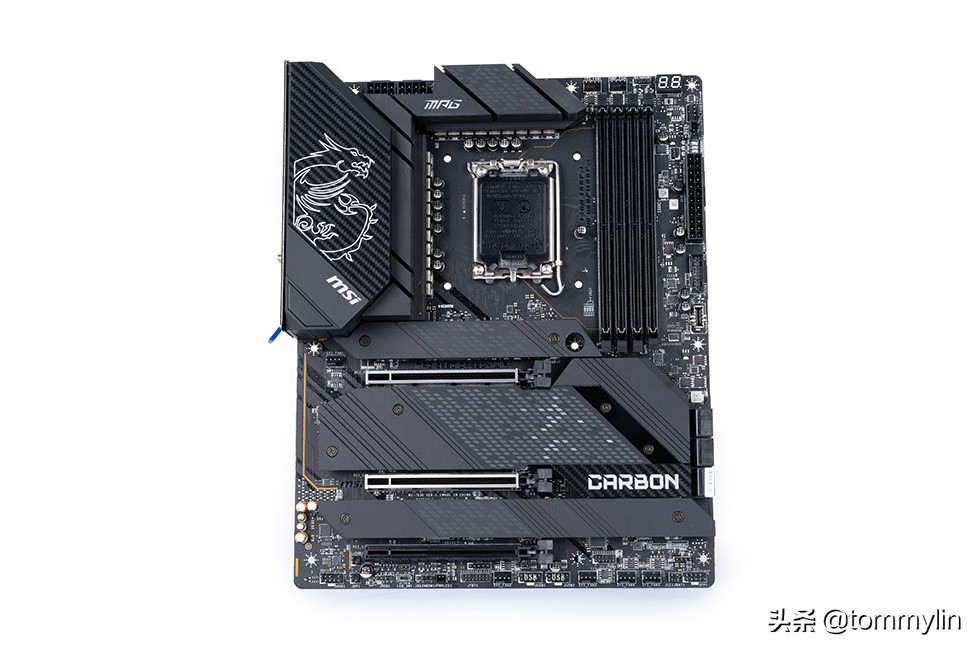

▲ 本次裝在主機板的選擇上，選擇了微星 MPG Z690 CARBON WIFI暗黑主機板

▲ MPG Z690 CARBON WIFI採用了2oz加厚銅箔PCB電路板，搭配複合熱管的重型Mosfet散熱片，電感部分也都覆蓋有導熱墊片，配備3條PCI-E插槽，其中第一根也就是靠近CPU的是PCIe 5.0×16，第二根為PCIe 5.0×8，第三根則是PCIe 3.0×4，上面兩根裝備了金屬保護裝甲。

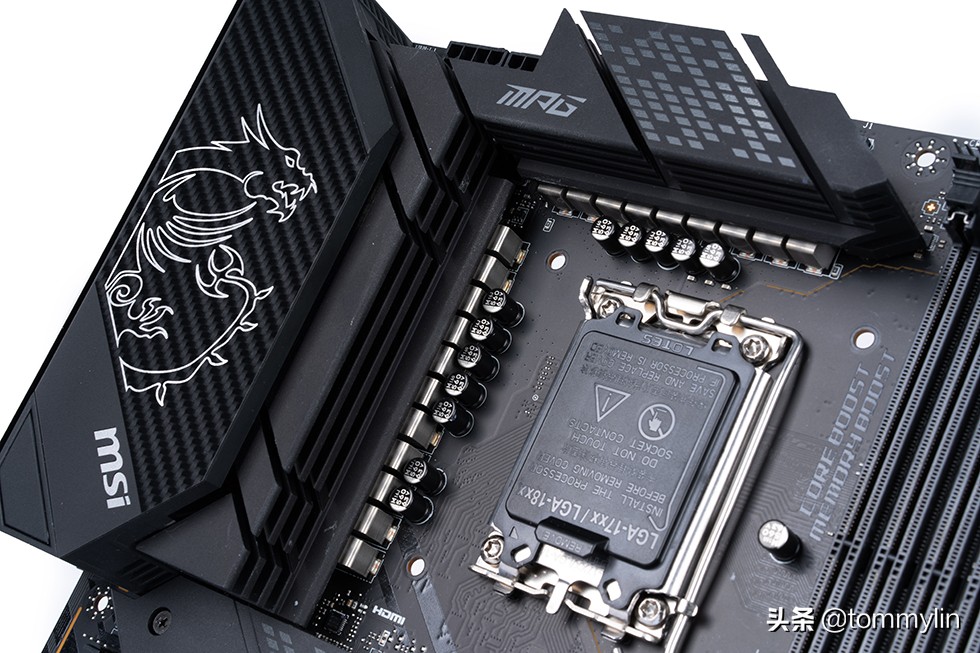

▲ LGA 1700底座支援最新INTEL 12代CPU ，總共擁有20相供電能，一體化Dr.Mos設計，分為18（CPU核心）+1（核顯）+1（SA）相，供電介面為雙8pin，單相可處理高達75A的電流，供電部分搭配了規模巨大的散熱裝甲與高導熱散熱墊

▲ 主機板配備四根DDR5插槽，最大容量為128G，透過MEMORY BOOST技術，優化了線路佈局，可以帶來更好的相容性和穩定性，支援inetl XMP 3.0 OC，最大頻率可以達6666MHz，有DEBUG偵錯燈安置在裡主機板右上角

▲ 主機板一共提供了5個M.2 SSD插槽位，其中4個是PCIE 4.0的，頻寬可64Gbps，1個是PCIE 3.0的，頻寬為32Gbps，除了這5個M.2 SSD儲存位之外，該主機板還具有6個SATA 3.0儲存擴充套件位

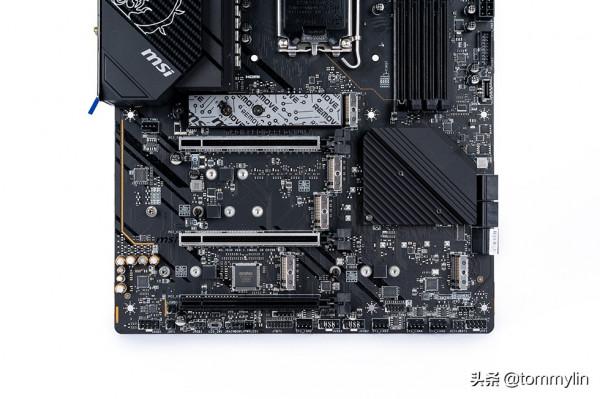

▲ M.2 SSD上面均覆蓋的冰霜鎧甲，背面均自帶導熱片，提供充分的散熱效能

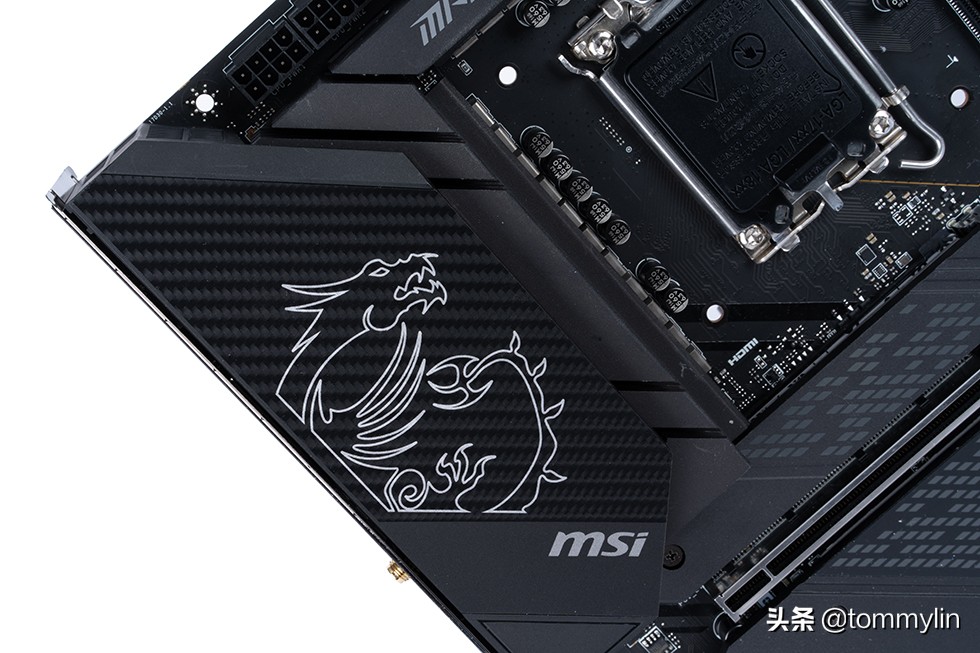

▲ 左側的散熱裝甲和散熱片上碳纖維紋理及CARBON字樣，和主機板名稱上的CARBON相呼應

▲ 介面方面，微星MPG Z690 CARBON WIFI暗黑主機板提供了4個USB 2.0介面，一個DP 1.4和一個HDMI 2.1顯示介面，5個10Gbps速率的USB 3.2 Gen 2 Type-A介面，一個20Gbps速率的USB 3.2 Gen 2x2 Type-C介面，還有一個2.5G網線介面，2個WIFI天線介面和一組7.1聲道高畫質音訊介面

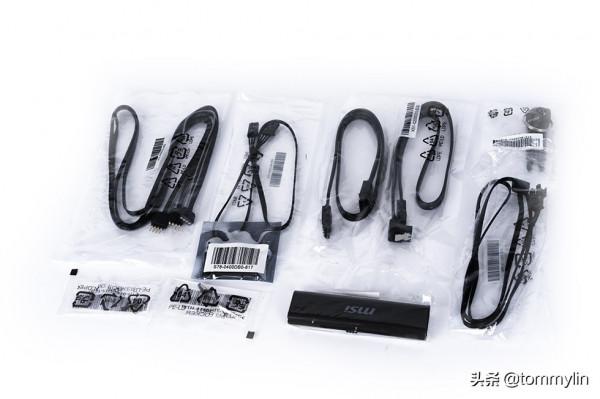

▲ 附件方便還是一如既往的豐富，包括WiFi天線、SATA線、RGB同步線、螺絲刀、驅動隨身碟、小毛刷、龍盾貼紙、說明書、感謝卡等等

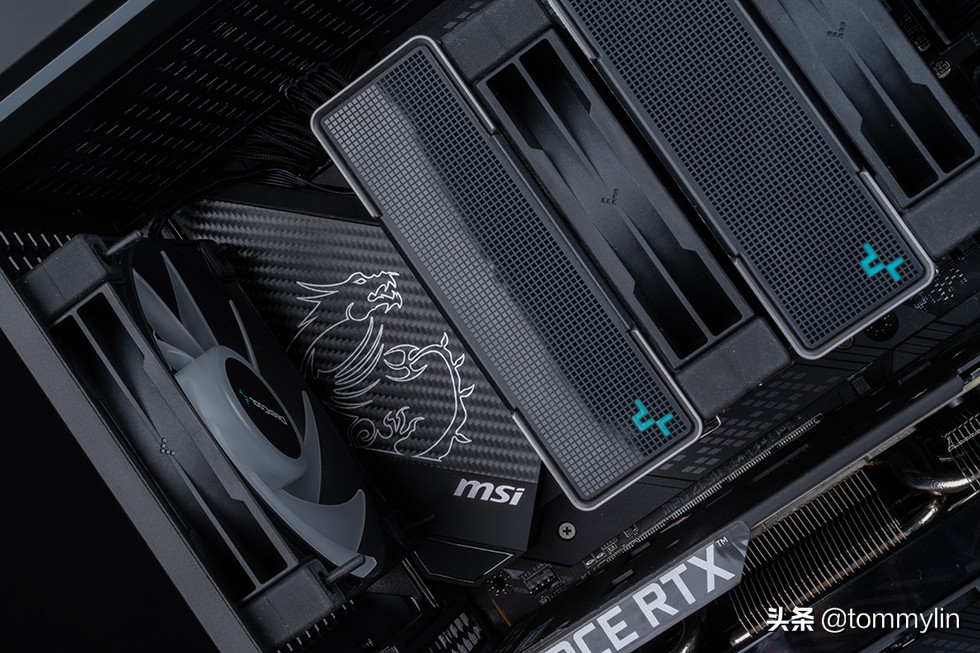

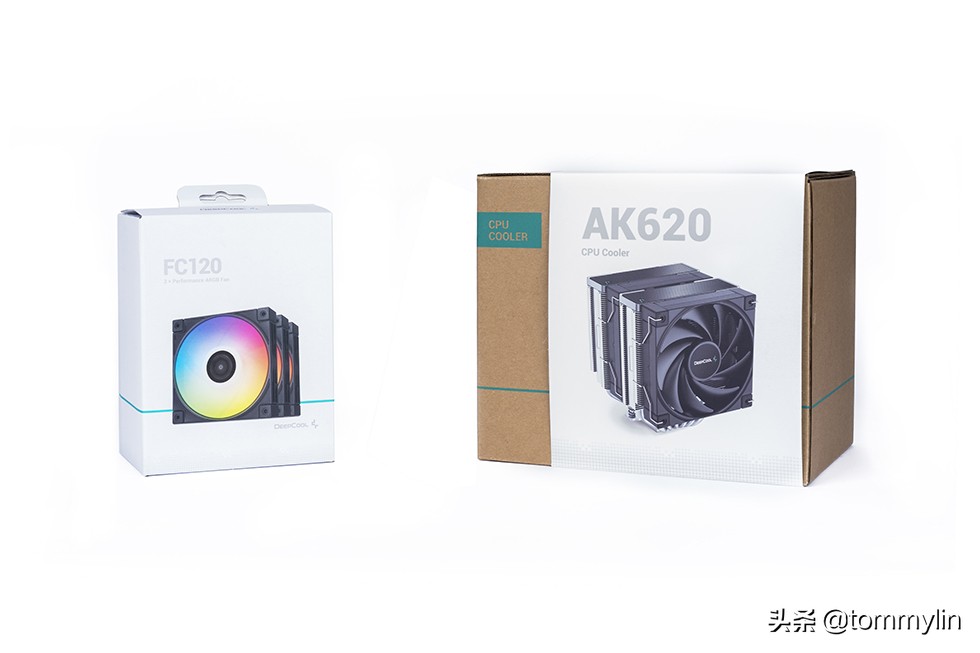

▲ 散熱方面由於是主打風冷，本次選用了九州風神的AK620，不為別的，作為啟用全新設計ID後的九州風神產品序列中的一員，其外觀設計深得我心，全新的外部包裝也很素雅簡潔（請九州給設計團隊加雞腿，不止要加一隻）。當然，不到300元的售價，TDP 260W，價效比也絕對爆表，同時為了搭配機箱的RGB燈效，我選用了與散熱同款的FC120進行將原有風扇進行替換

▲ AK620採用的是6熱管的雙塔雙風扇散熱方案，全新的ID設計十分搶眼。散熱器的整體尺寸為138*129*160mm，最大散熱功率可達260W，雙風扇雙排塔結構，整體重量為1456g

▲ 散熱器頂部還採用了全新的網格裝飾頂蓋，搭配上一個全新的LOGO設計，頂蓋可以有效的保護頂部露出的熱管，讓鰭片組與散熱風扇修整為同一高度

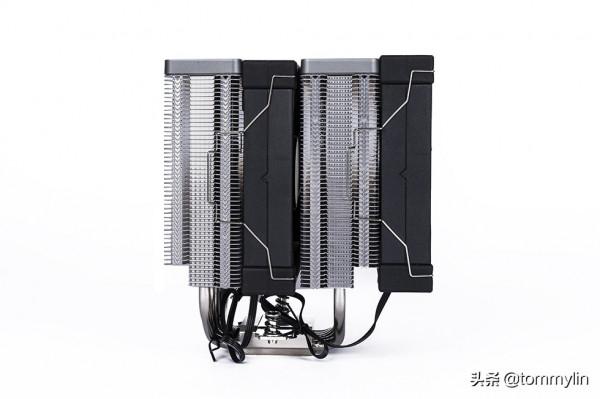

▲ 從側面可以看到散熱塔採用了矩陣式的鰭片組，鰭片組左右兩側採用扣FIN設計，中間則是穿FIN的設計，增加了氣流與鰭片的接觸面積和氣流密封效果，工藝處理得相當不錯，鰭片之間的距離均勻統一。散熱風扇是透過卡扣固定在散熱鰭片上

▲ 散熱器一側的鰭片組採用矩陣式設計，有序規則的正方形矩陣不僅在外觀顏值上有所提升，且進一步提升了散熱效率，可能是為了控制成本，鰭片均沒有采取鍍鎳工藝，整體質感上減分不少

▲ AK620配備了6根6mm折彎純銅鍍鎳燒結熱管，熱管採用了穿FIN工藝連線，同時熱管的排布也進行了最佳化，避免與記憶體槽產生干涉，以求達到更好的硬體相容性，散熱器在完整狀態下可相容高度為43mm以下的記憶體條，假如是拆掉前置散熱風扇，可以相容高度為59mm以下的記憶體條

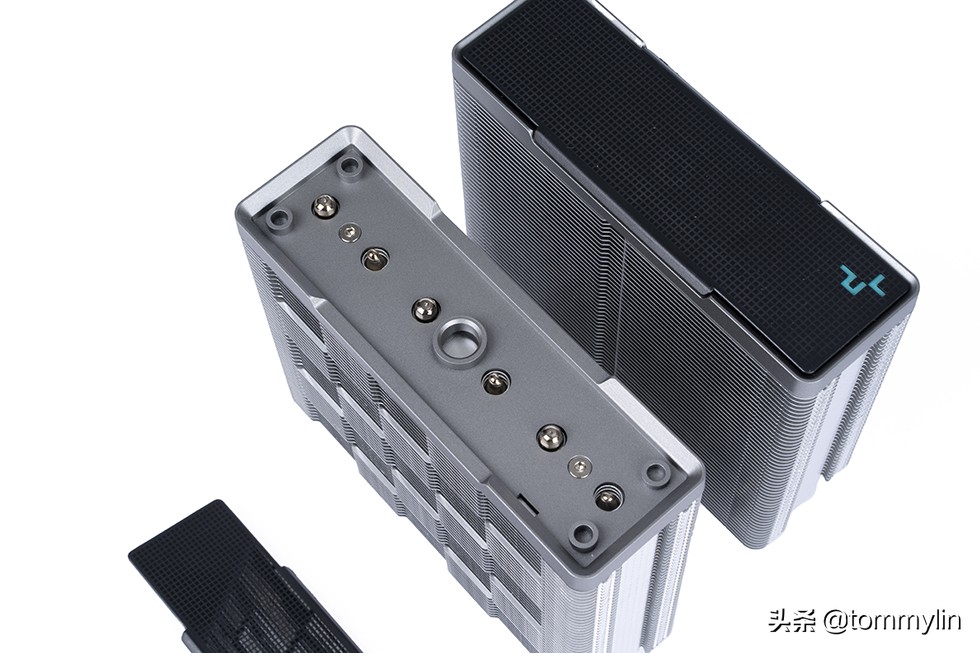

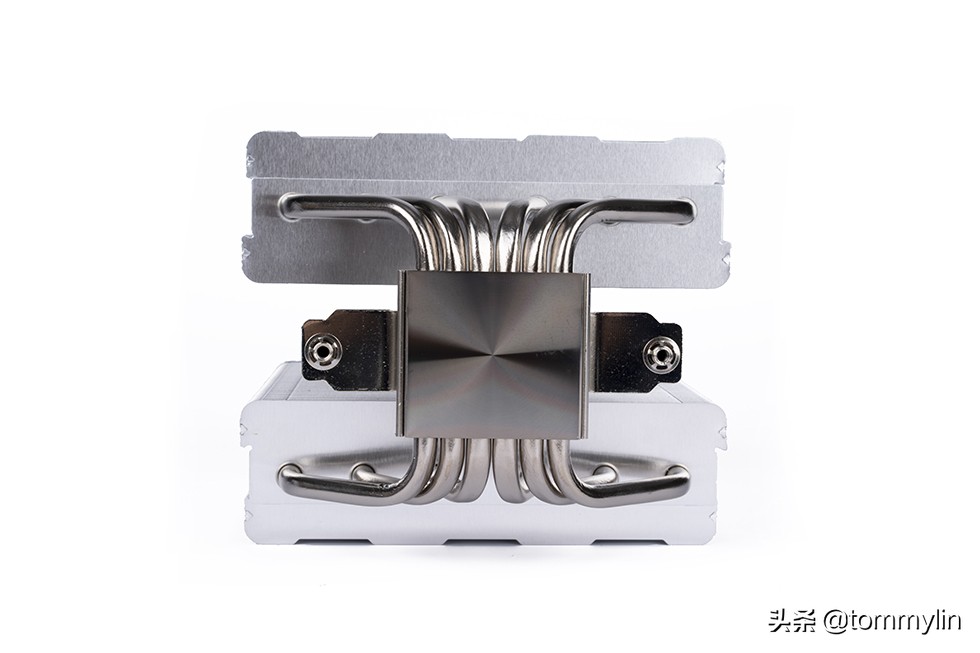

▲ AK620採用大面積的精雕微凸純銅鍍鎳底座，有著較高的傳熱效率，讓熱量均勻傳導給六條熱管，微凸設計是以中心為圓點微微的突起，與處理器的表面達成更佳的貼合度

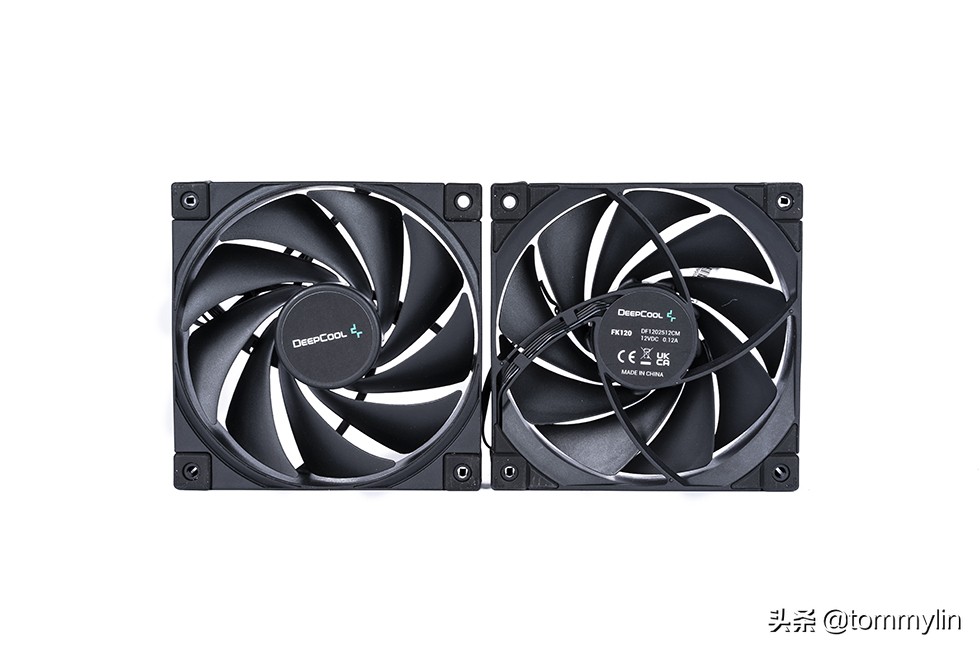

▲ AK620所使用風扇的型號為FK120，4Pin PWM介面，額定引數為12V/0.12A，最大功率為1.44W，採用FDB軸承等靜音設計，轉速範圍為500-1850RPM，使用壽命可達五萬小時，噪音控制在28dB以內，風扇可根據系統負載動態調節轉速，方正的外觀加上9葉風扇分搭配，視覺感官上十分舒服

▲ 配件方面，包含螺絲刀、矽脂、一分二的連線線、全平臺的扣具（包含最新的1700扣具）

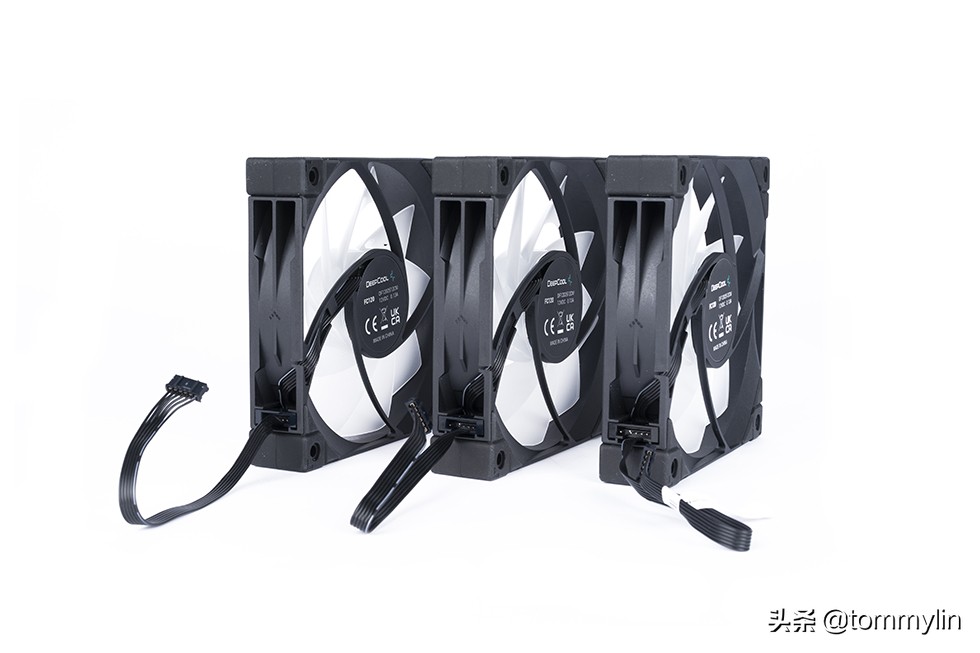

▲ FC120的外觀上和AK620自帶的風扇幾乎一摸一樣，除了風扇換成了半透明的扇葉，扇葉為PBT材質，風扇中心軸體帶有ARGB燈珠，自帶板載燈效，同時支援ARGB控制與主機板軟體搭配進行調整

▲ 同時FC120的支援串聯，極大減少了繁瑣的線材堆疊

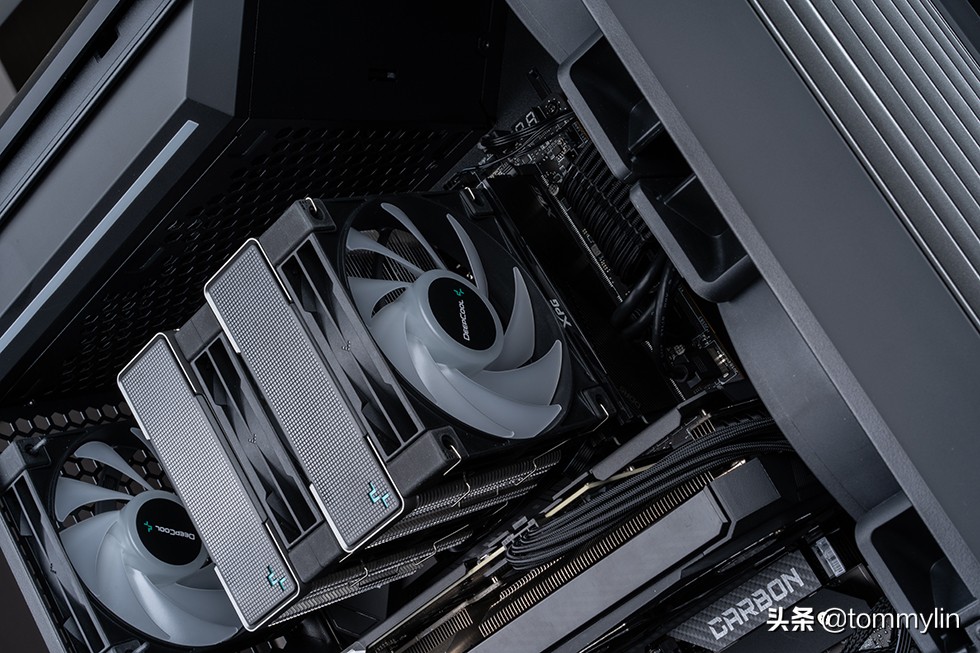

▲ 換上FC120後，整體看上去不錯，沒有太大的違和感

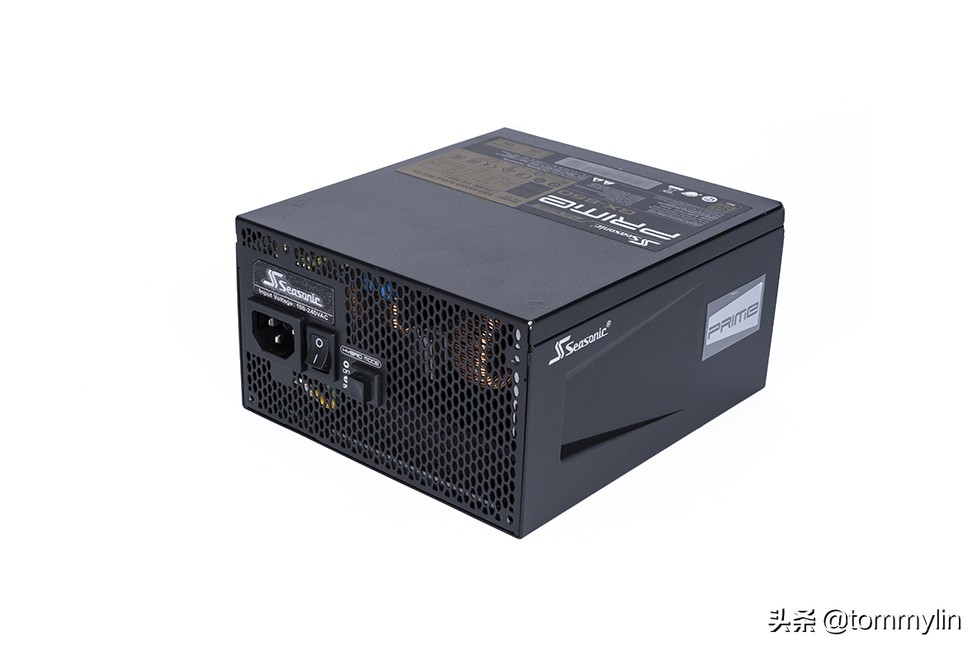

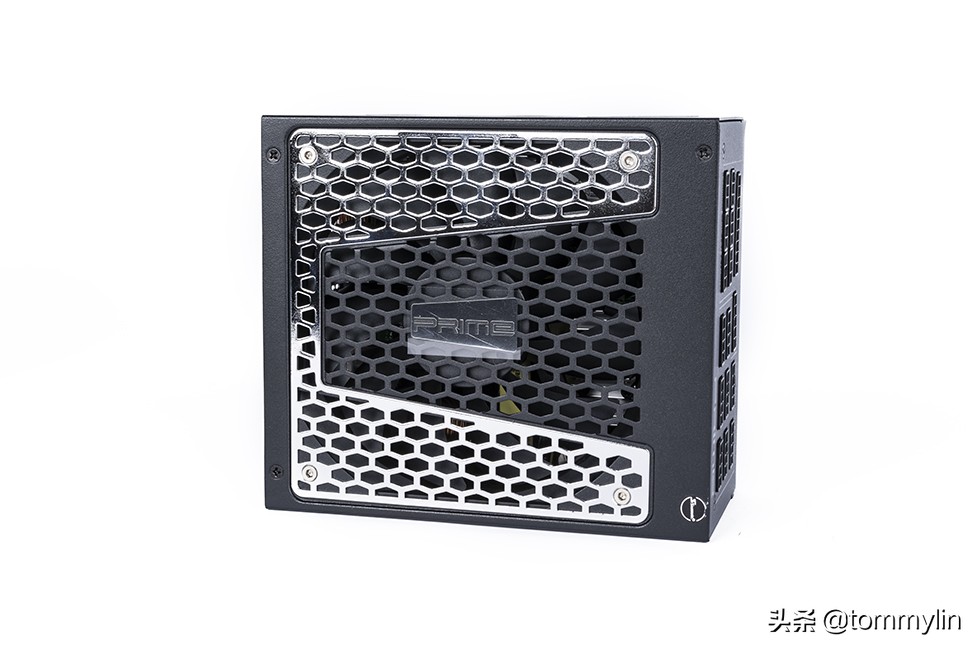

▲ 電源方面，這次選擇了海韻PRIME GX850，很多朋友肯能會問，12700K+3060才多少負載，有必要選那麼大瓦數嗎？正是因為海韻PRIME GX850自帶Premium Hybrid Fan Control的技術，能保證無風扇至40%負載，在一半應用下基本都是fanless了，同時80 PLUS Gold認證和12年的質保，全日系電容，全橋LLC方案，真的是安安靜靜，舒舒服服了。
