Apexgaming美商艾湃電競是首利實業旗下自有品牌，主要業務涵蓋電腦主機電源、機箱、散熱配件等。最近充電頭網拿到了該品牌的一款AJ-650M電源，某東官方旗艦店售價499元，好評率高達98%。
80PLUS金牌認證、全模組、全日系電容、風扇智慧啟停設計、多重保護等是這款AJ-650M電源主打賣點，而且有十年質保兜底，總的來說是一款價效比非常高的產品。下面充電頭網就對這款電源進行詳細拆解，一起來看看產品的實際用料。
一、艾湃電競AJ-650M金牌電源外觀
包裝盒正面印有Apexgaming品牌、電源外觀圖、AJ-650M（80 Plus Gold Fully Modular Power Supply）產品名稱，以及80 Plus金牌認證、全模組線材、全日系105℃電容、智慧溫控啟停風扇四大賣點標識。
盒子底部印有附帶線材長度與端子數量表格和多種語言版本的產品特色資訊。

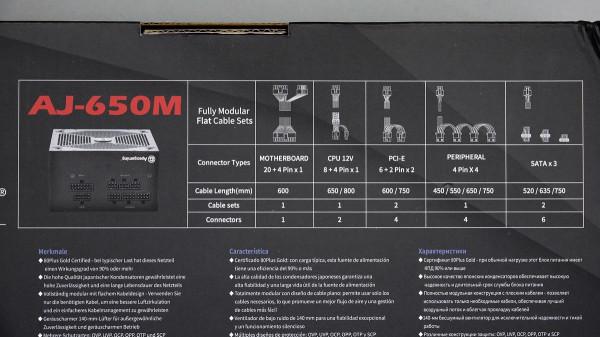

表格上標有線材型別以及相關長度、線材組、聯結器數量等資訊。
電源特色特寫。
側面印有產品相關認證資訊以及各種語言版本名稱，本次拆解的是國行版。
產品通過了CCC、CE、FCC、TUV、RoHS等多項認證，型號為STG-650G，生產商為成翔電子（東莞）有限公司，品牌商為Apexgaming艾湃電競。

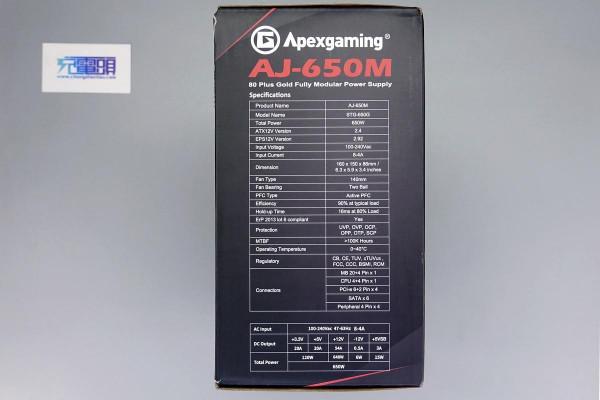

另一側印有產品引數資訊，下面再具體來看。
此外還有電源效率曲線和噪音曲線圖。
包裝內含電源、全模組線材、電源線、紮帶、螺絲、說明書和保修卡等。

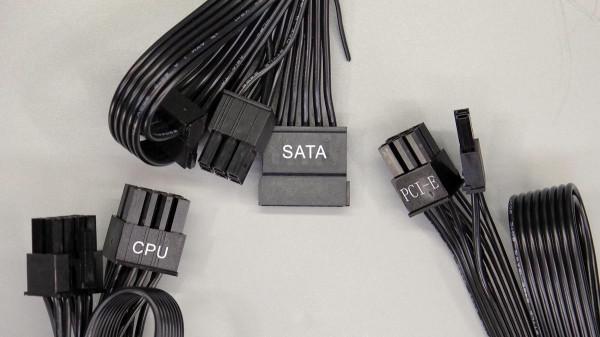

相應線材插頭塑膠殼上印有CPU、SATA、PCI-E等介面提示，方便使用者自行組裝。

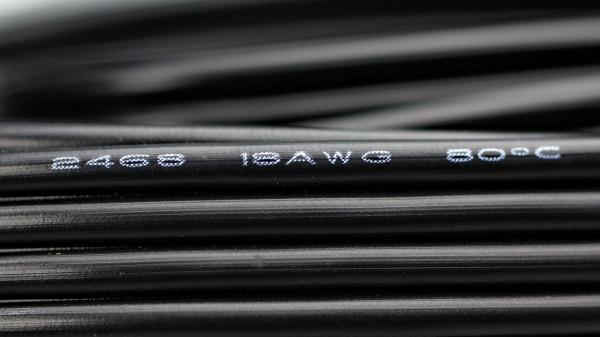

線材採用全模組鍍鋅併線，18A WG，80℃。

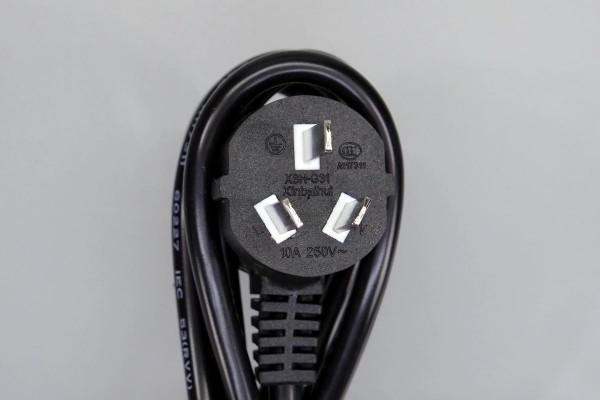

電源線輸入端為三腳插頭，規格為10A 250V~，通過了CCC認證。
另一端為品字插頭。

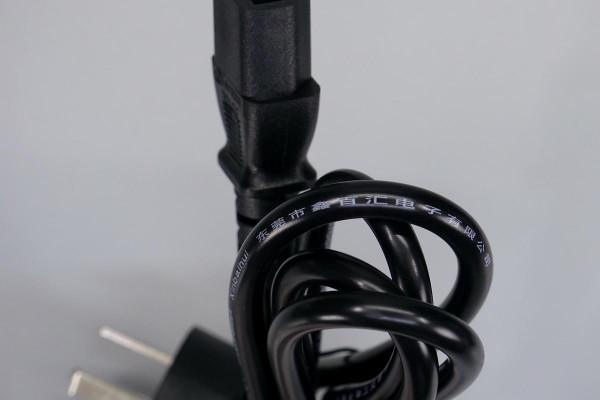

電源線由東莞市鑫百匯電子有限公司生產。

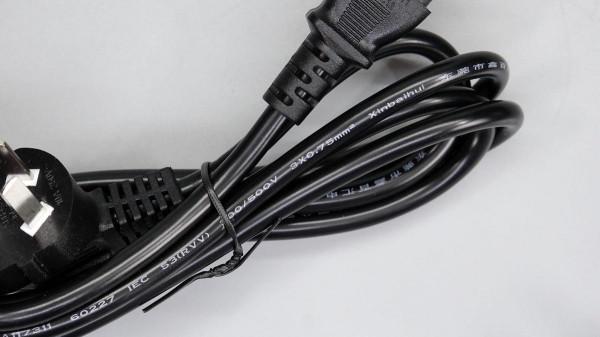

線身規格為3x0.75mm²。
電源整體為方塊造型，外殼油漆消光處理，頂部以及左側開孔。電源採用紅黑配色，看上去比較炫酷。

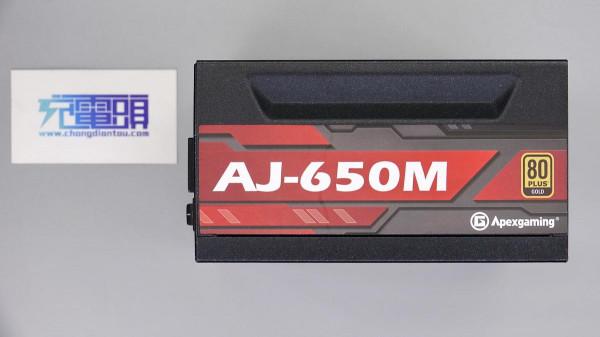

機身前端設計有Apexgaming品牌、AJ-650M名稱和80 Plus金牌認證標識，外殼內凹方便組裝。
頂部中心固定風扇，四端有固定外殼的螺絲。
側面設有電源開關和品字輸入介面。

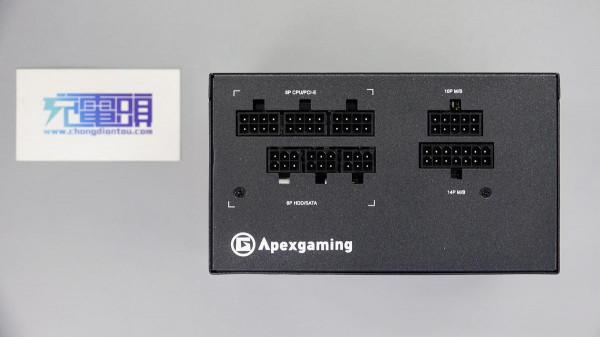

另一側設有CPU、PCI-E、主機板、HDD、SATA供電插槽。

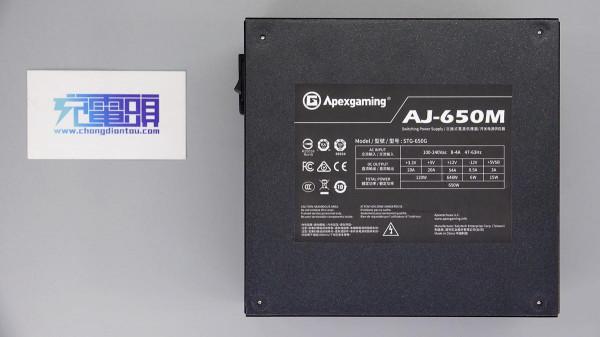

底部貼有電源銘牌貼紙。

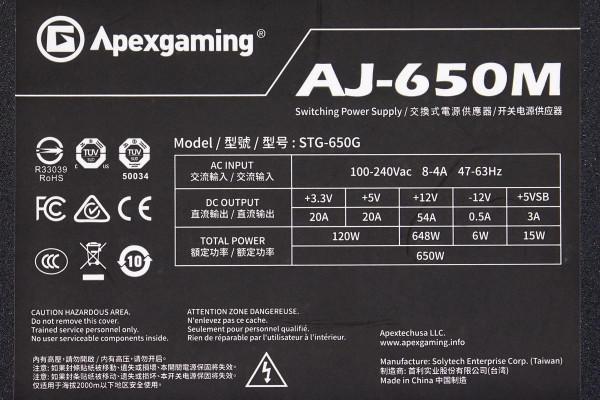

電源銘牌特寫：
型號：STG-650G
輸入：100-240VAC，47-63Hz，8-4A
輸出：+5V20A&+3.3V20A 120W
+12V54A 648W
-12V0.5A 6W
+5VSB3A 15W
額定功率：650W
製造商：首利實業股份有限公司（臺灣）
電源已經通過了CCC、CE、FCC、TUV、RoHS等多項認證。

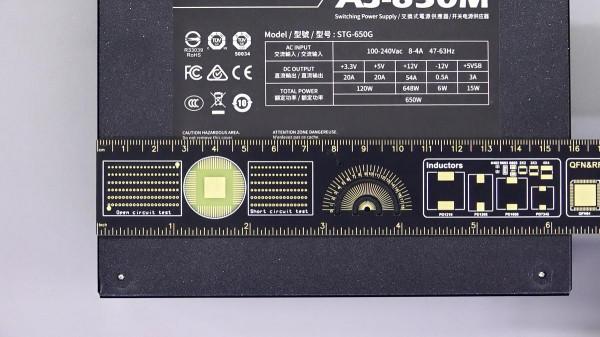

測得電源機身長度為150.4mm。
寬度約為16cm。
厚度為86mm。
淨重約為1527g。
將電源開機，測得待機功耗為2.5W，12V輸出紋波為5.4mV。

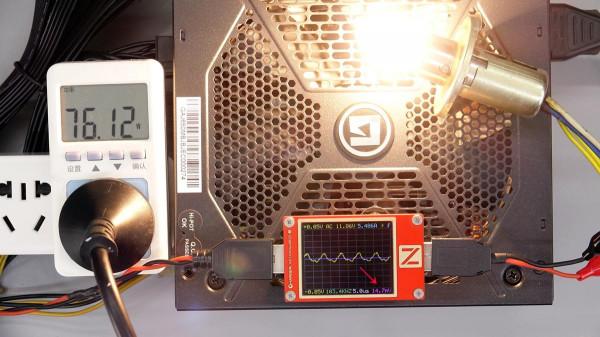

在12V連線燈泡，測試輸出功率為65W，輸入功率為76W，12V輸出紋波為14.7mV。
二、艾湃電競AJ-650M金牌電源拆解

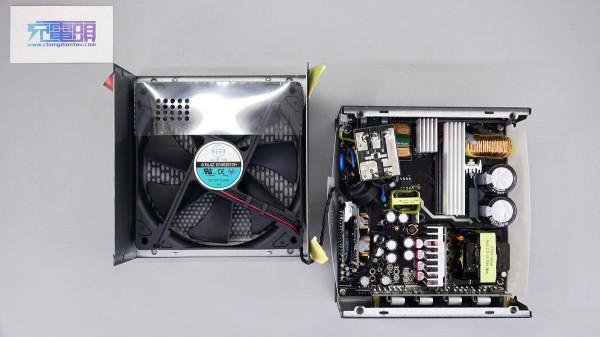

將外殼拆開，風扇一側有透明絕緣擋風板，電源模組套有U型絕緣隔離板。
測得風扇尺寸約為14.5*14.5cm。
風扇來自GLOBE FAN，12V0.4A輸入，通過了CE認證。

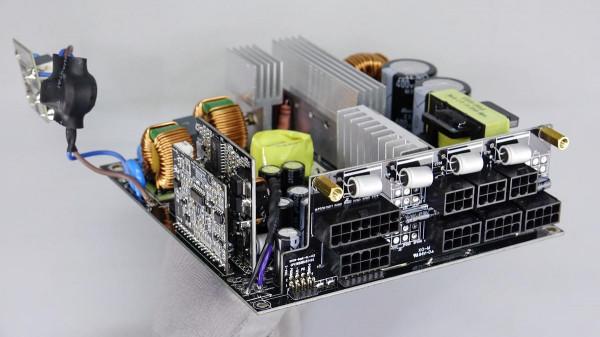

將電源模組取出。
輸入端插口上連線有接地線，此外還有一塊獨立小板，電源輸入線穿有磁環遮蔽。

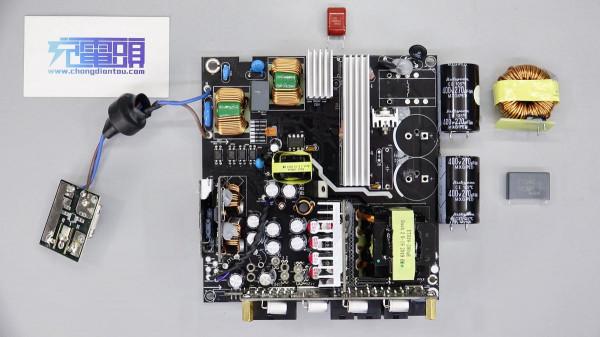

主機板正面一覽，從佈局來看，上端以及右側設有輸入濾波整流、PFC升壓以及開關電源電路，中心設有輔助電源電路。左側下半區域垂直焊接DC-DC二次降壓小板，底部輸出端小板上焊接聯結器、濾波電容等器件。

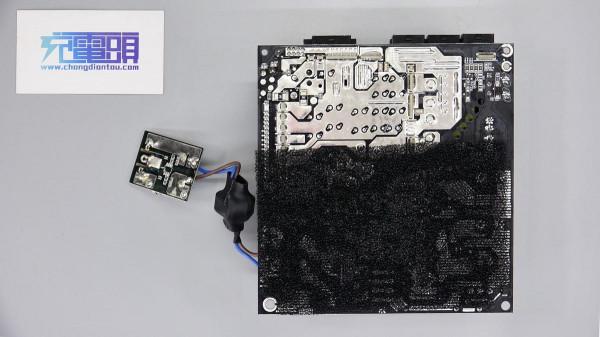

主機板背面貼有海綿保護，左上區域大面積露銅加錫幫助散熱。
主機板背面設有PFC升壓控制器和開關電源主控晶片。

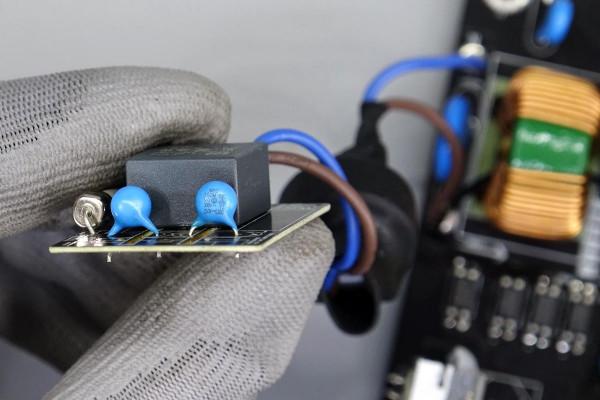

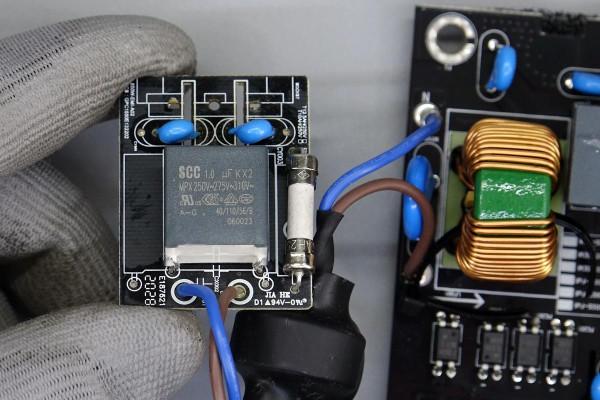

小板上設有保險絲和安規X，Y電容，容量1μF。

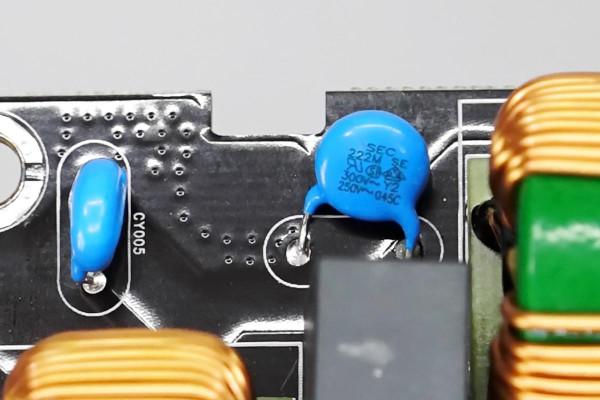

兩顆Y電容。

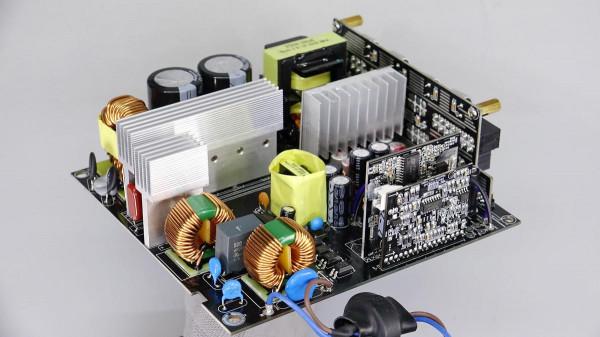

主機板輸入端設有兩級共模電感用於濾除EMI干擾，此外還有壓敏電阻、Y電容、安規X電容等器件。
14D511K壓敏電阻特寫，用於輸入過壓保護。

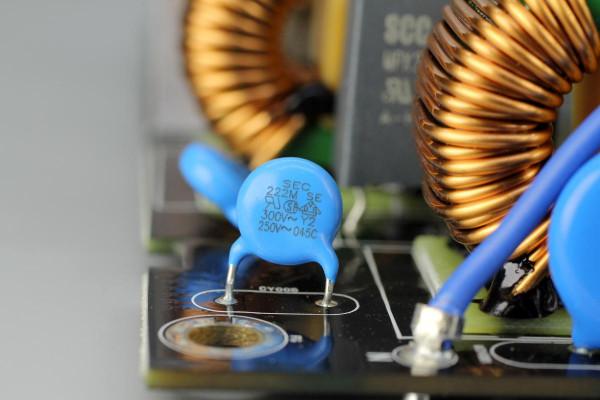

Y電容特寫。
另一顆Y電容特寫。
這顆安規X電容與小板上的相同，容量也是1μF。
主機板另一側設有NTC浪湧抑制電阻、PFC升壓電感、高壓濾波電解電容以及變壓器等器件。兩塊散熱片間有整流橋和薄膜濾波電容。
整流橋使用螺絲固定，並且和散熱片間塗有導熱矽脂，增強導熱效果。

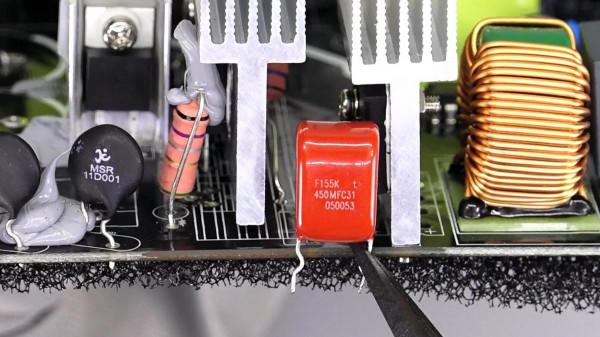

紅色薄膜濾波電容特寫。
兩顆NTC浪湧抑制電阻特寫，用於抑制上電浪湧電流。

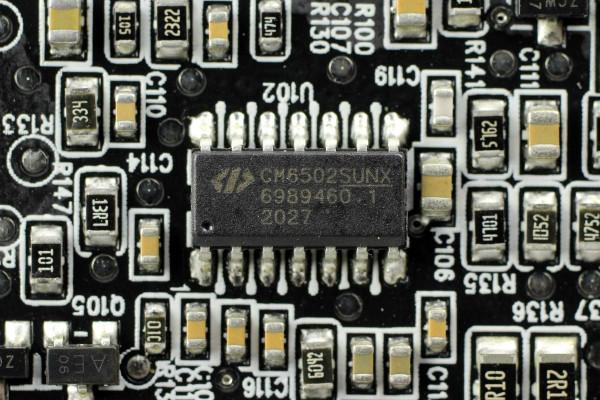

PFC升壓控制器採用虹冠CM6502S，這是一顆EPA/90+ ZVS-Like PFC控制器，專為全負載和輕負載下的高效電源設計。

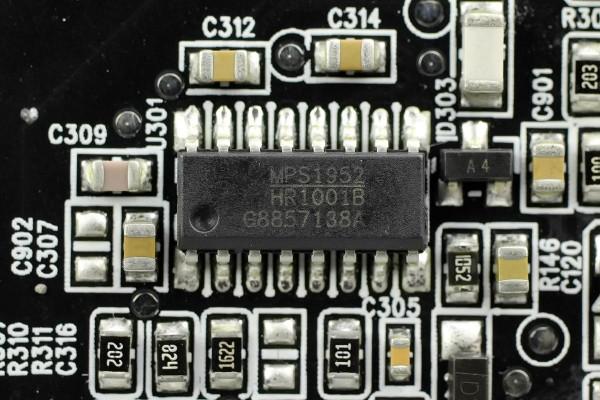

LLC開關電源主控晶片採用MPS HR1001B，是一顆具有增強型抗噪特性的LLC控制器，具有自適應死區時間調節。

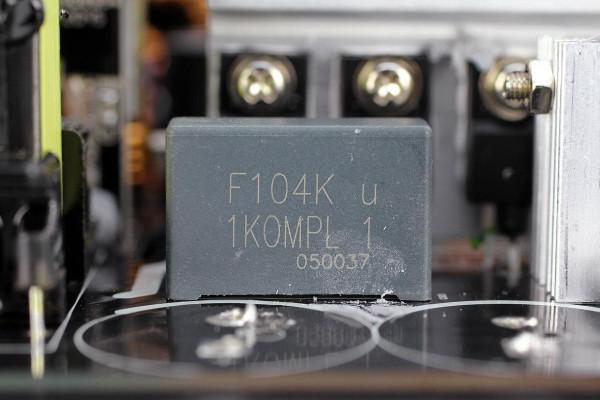

諧振電容特寫。

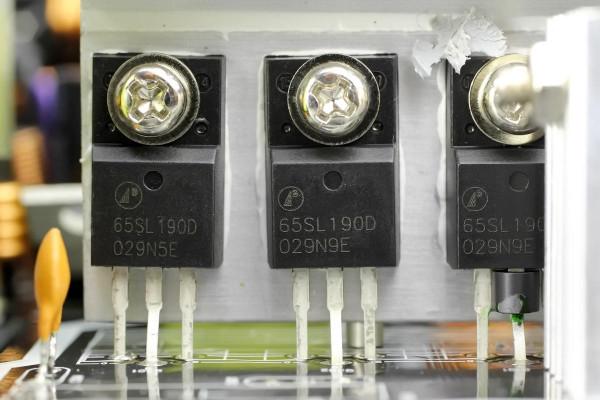

大散熱片上固定有四顆富鼎AP65SL190DI，耐壓650V，導阻0.19Ω，TO-220CFM(I)封裝，兩顆一組，分別作為PFC升壓開關管和LLC開關電源初級開關管。

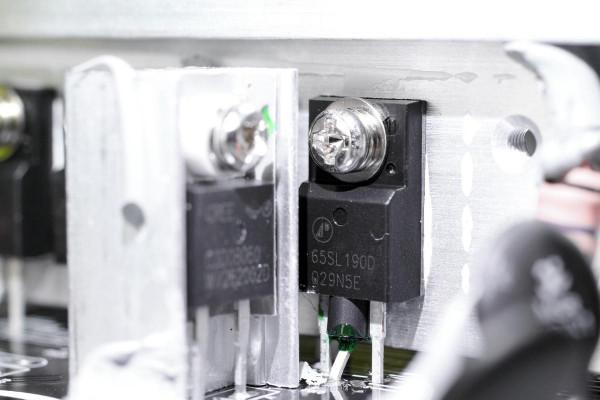

第四顆富鼎AP65SL190DI特寫。
小散熱片上固定有兩顆CREE C3D08060A碳化矽二極體，耐壓600V，TO-220-2封裝，背面還有一顆，用於PFC升壓整流。
PFC升壓電感包裹絕緣膠帶，底部設有隔離板。兩顆高壓濾波電解電容來自紅寶石，規格均為400V 270μF。
變壓器雙層繞組設計，旁邊有兩顆供電電容。
變壓器頂部標籤特寫。
兩顆小電容來自unicon，規格都是16V 220μF。
變壓器旁邊焊接同步整流小板，小板背面設有同步整流控制器和整流管，另一面配有散熱片，之間有導熱墊幫助導熱。
同步整流控制器採用的MPS MP6923，這是一顆雙路快速關斷同步整流器（SR），具有15mV VDS調節功能。

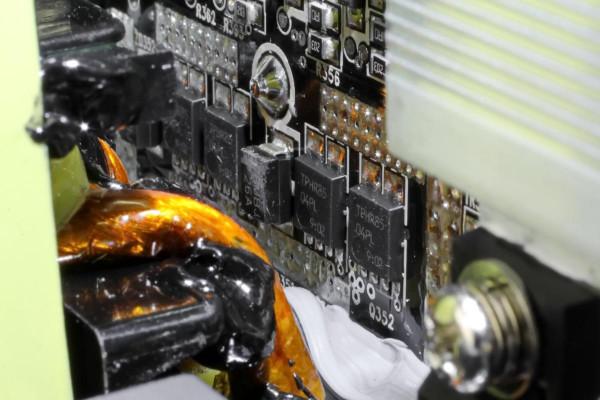

兩組LLC同步整流管，共四顆。

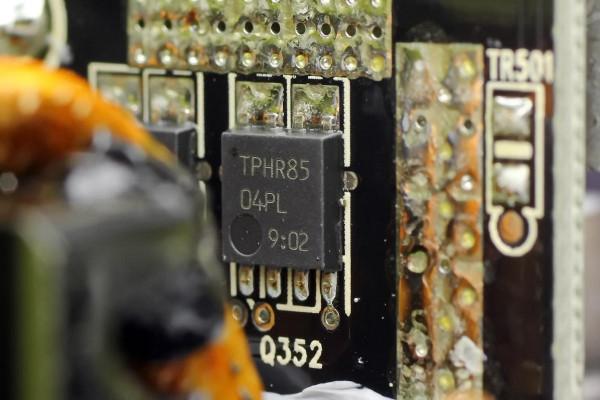

四顆MOS管均採用的東芝TPHR8504PL，NMOS管，耐壓40V。
6顆輸出濾波固態電容特寫，規格都是16V 470μF。
輔助電源電路器件一覽。

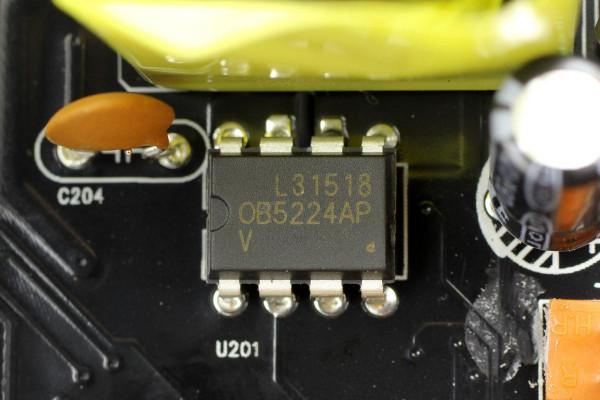

5V輔助電源主控晶片採用昂寶OB5224AP，內建開關管。

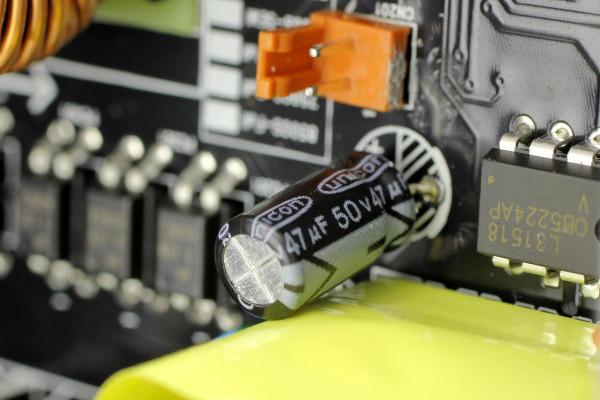

旁邊有一顆unicon小電容為晶片供電，50V 47μF。
5V輔助電源變壓器特寫。
PFR10L45CT整流管，用於5V輔助電源整流輸出。
兩顆輸出濾波電解電容，規格都是10V 2200μF。
Y電容特寫。
四顆817 C/B光耦特寫。

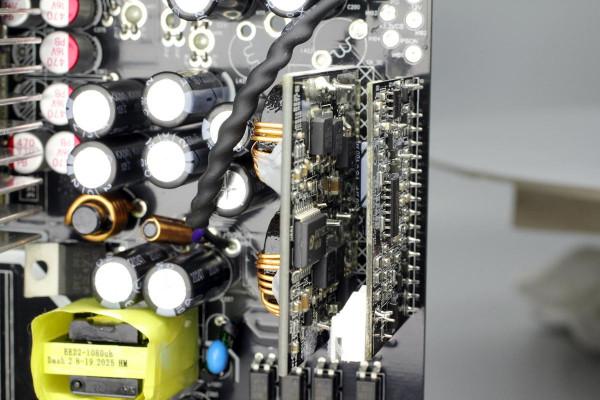

主機板左側焊接兩塊小板。
外側小板正面設有兩顆晶片。
偉詮WT7527V，用於電源保護功能，並輸出PG訊號，支援3.3V，5V，12V輸出的欠壓、過壓以及過流保護。左側是一顆358雙運放。
背面設有三顆濾波電容，規格都是16V 100μF 。
邊緣還有一顆濾波電容，規格為16V 220μF。白色插座連線風扇供電。
內側小板正面設有降壓控制器和四顆MOS管。
背面設有兩顆磁環降壓電感和濾波固態電容，電感打膠加固。

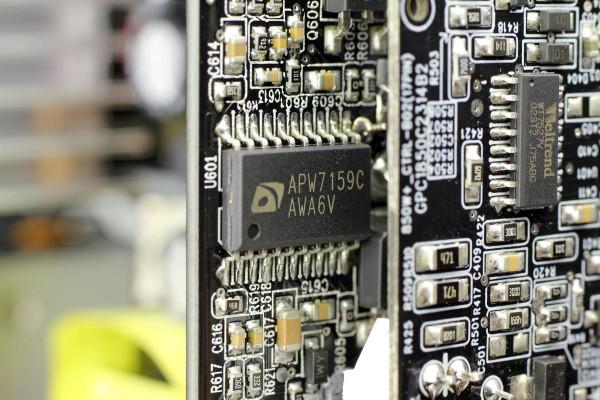

茂達APW7159C雙路降壓控制器，控制外接同步降壓電路用於電源3.3V、5V輸出。

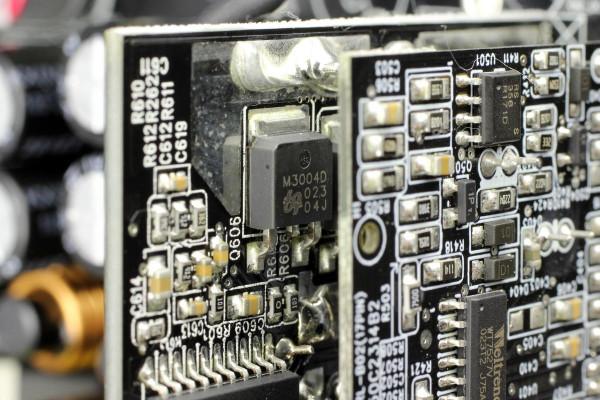

四顆MOS管均採用的UBIQ QM3004D，耐壓30V，導阻8.5mΩ。

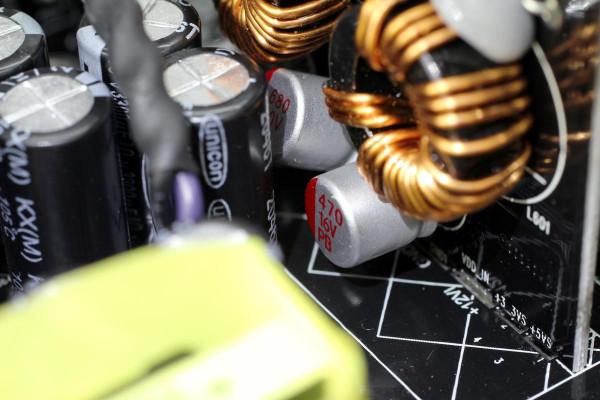

其中一顆固態電容規格為10V 680μF。
第二顆規格為16V 470μF。

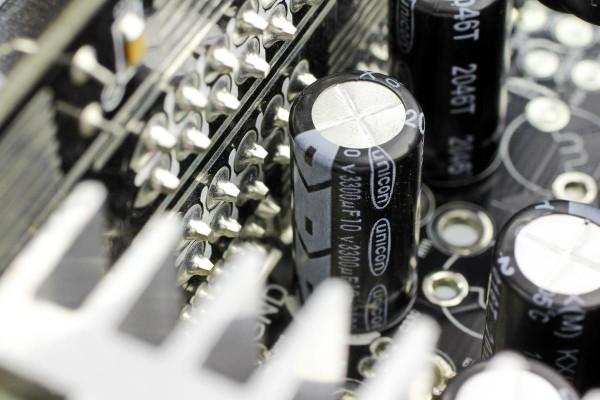

四顆unicon濾波電解電容，其中兩顆規格為10V 3300μF。

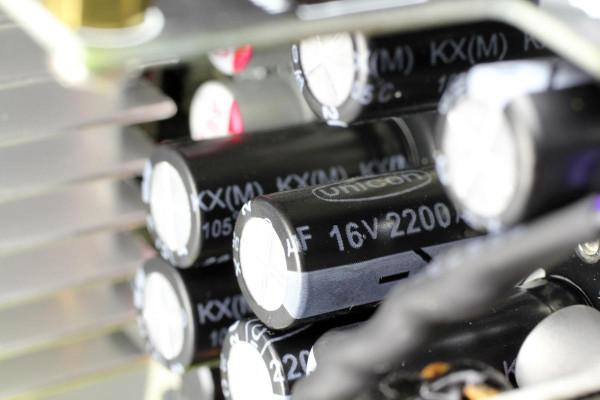

另外兩顆規格為16V 2200μF。
靠近輸出端小板的兩顆電容規格為10V 3300μF。
另一顆特寫。

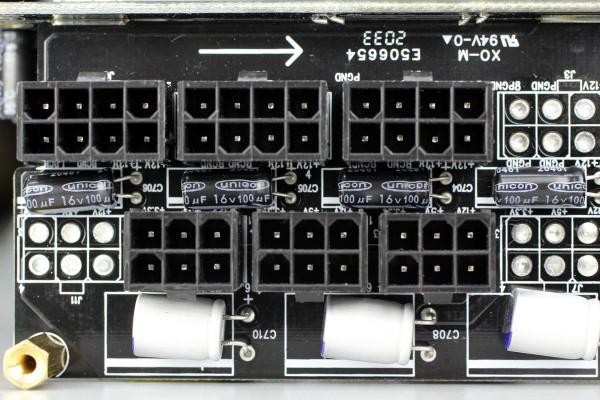

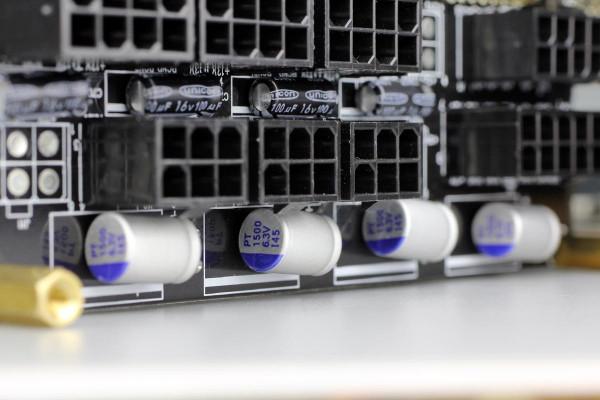

輸出端小板正面設有兩組共8顆電容，小電解電容規格為16V 100μF。
固態電容規格為6.3V 1500μF。
充電頭網拆解總結
美商艾湃電競AJ-650M電源採用紅黑配色設計，整體顏值不錯，產品做工可靠。作為一款金牌全模組電源，AJ-650M電源額定功率650W，即使使用者上30系列顯示卡也是可以帶動的。
電源號稱採用全日系電容，充電頭網透過拆解發現確實不假。高壓濾波電解電容採用紅寶石品牌，低壓電解電容器、固態電容全都是使用Unicon品牌，低ESR，壽命也有保證。其次14cm雙滾珠風扇加上智慧啟停設計，使得噪音控制這一塊也有所保障。
電源內部設有多塊垂直小板，因此整體體積控制得也不錯。其次電源採用PFC+LLC+DC-DC架構，PFC升壓控制器虹冠CM6502S，LLC開關電源採用MPS HR1001B+MP6923方案，茂達APW7159C降壓用於電源3.3V、5V輸出，整體方案應用成熟可靠。總的來說，AJ-650M是一款價效比很高的金牌全模電源。
