JBL對於關注音訊產品的小夥伴們應該很熟悉了，作為哈曼卡頓旗下的知名音訊品牌，產品涵蓋了音箱/音響和耳機方面的各種型別。近期，JBL推出了LIVE系列頭戴式耳機的迭代升級款——JBL LIVE660NC，主打ANC自適應主動降噪和全新聆聽體驗。
JBL LIVE660NC外觀上延續了上代的設計風格，採用了透氣性更優的柔軟織物，搭配可調節尺寸的金屬頭梁充分貼合頭部輪廓，提供舒適的佩戴體驗。功能配置上採用了40mm大尺寸單元，支援JBL標誌性音效；升級ANC自適應降噪，支援智慧環境音感知和自由交談模式；以及全面立體聲通話技術提升通話質量；並擁有了50小時的超長續航。
此前我愛音訊網還拆解過JBL LIVE PRO+ 真無線降噪耳機、JBL TUNE 225、JBL FREE II、JBL Free真無線藍芽耳機，JBL CHARGE4衝擊波和JBL FLIP5 音樂萬花筒藍芽音箱，下面再來看看這款產品的外觀設計及內部結構配置吧~
一、JBL LIVE660NC頭戴降噪耳機開箱

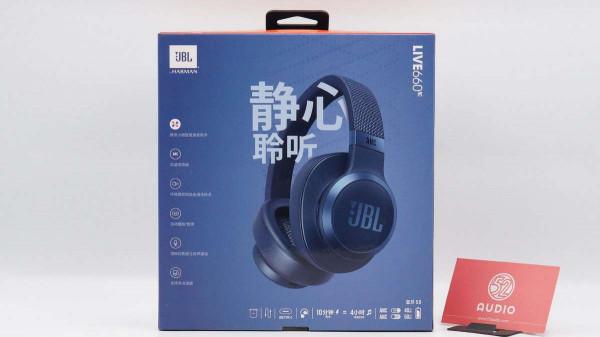

包裝盒依舊是熟悉的JBL設計風格，正面展示有與內部耳機相同配色的產品外觀渲染圖，JBL品牌LOGO，LIVE660NC產品名稱，以及多項產品功能特點，包括支援騰訊小微、ANC自適應降噪、50小時續航等。
包裝盒背面展示有耳機的整體外觀，以及更為詳細的產品功能特點：騰訊小微智慧語音助手、自適應降噪、環境感知和自由通話技術、自動播放/暫停、清晰的擴音立體聲通話、支援多點連線，採用Type-C介面，充電10分鐘，音樂播放4小時，藍芽5.0，ANC模式40小時續航，關閉ANC支援50小時續航。
包裝盒底部是“HARMAN”公司的部分資訊介紹，以及包裝盒內物品資訊和各種認證標誌。

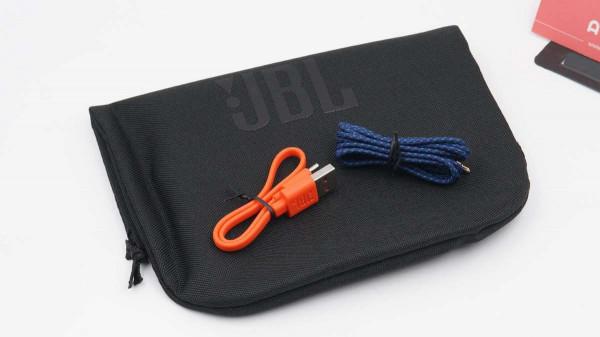

包裝盒內配件有收納袋、充電線和音訊線。
USB-A to Type-C充電線採用了JBL經典橙色配色。
音訊線採用了編織織物包裹，提升使用壽命。
音訊線採用了3.5mm to 2.5mm插頭。
快速操作指南幫助使用者更快的上手使用產品。

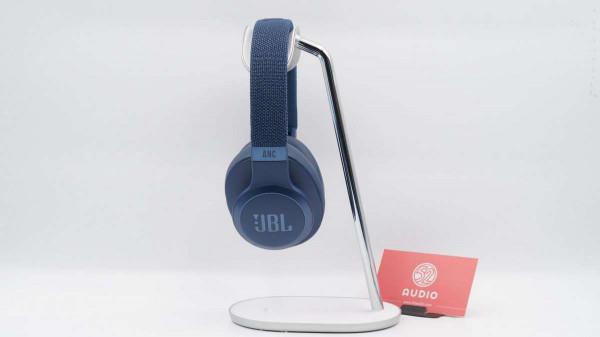

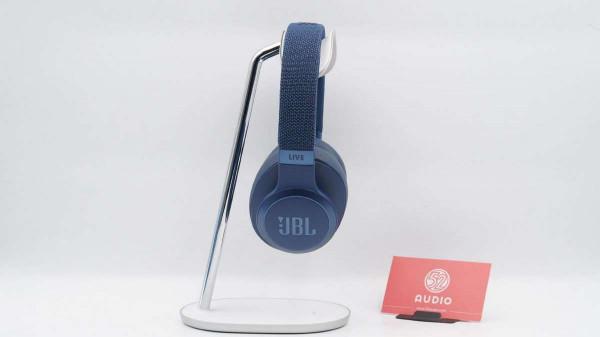

JBL LIVE660NC頭戴式降噪耳機展示圖1。
JBL LIVE660NC頭戴式降噪耳機展示圖2。
JBL LIVE660NC頭戴式降噪耳機展示圖3。

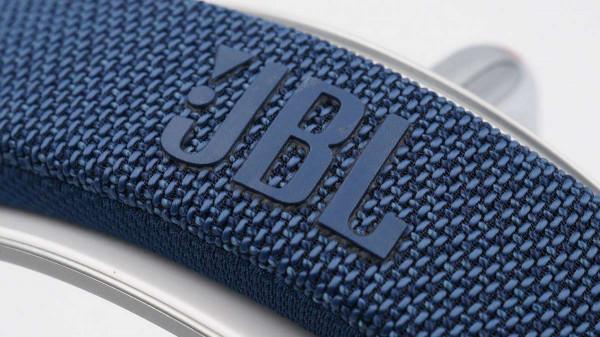

耳機頭梁採用了柔軟織物包裹，頂部設計有JBL品牌LOGO。
轉軸結構特寫。頭梁部分為塑膠材質，轉軸部分為金屬材質。
頭梁轉軸支援左右旋轉，支援摺疊功能，提升便攜性和佩戴舒適性。
頭梁伸縮滑軌特寫，金屬材質，設計有三角圖案的尺寸對照點。
滑軌內側印製資訊有產品型號：LIVE660NC，FCC ID：APILIVE660NC，IC：6132A-LIVE660NC，CMIIT ID：2020DJ13442，中國製造等。

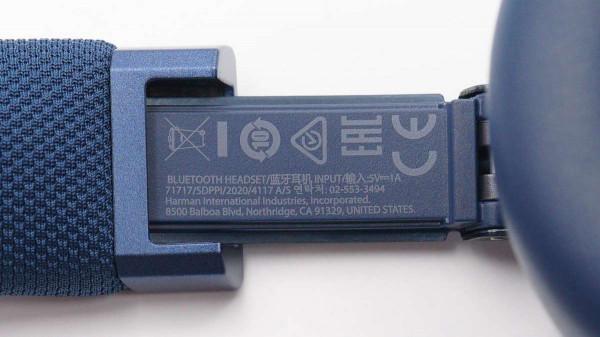

另外一側滑軌上印製資訊有藍芽耳機、輸入5V-1A等。
JBL LIVE660NC頭戴式降噪耳機內側外觀展示。
左側耳罩特寫，採用了類皮革的材質，觸感柔軟細膩。內部防塵網上編織了L/左標識。

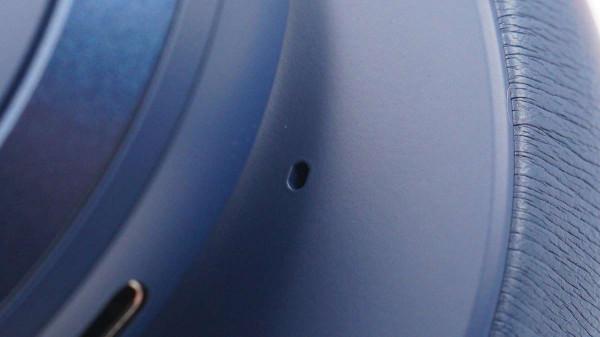

左耳降噪麥克風開孔特寫。
Type-C充電介面也位於左側耳機上，旁邊是一顆充電指示燈。
右側耳罩特寫，內部編織R/右圖案標識。
底部電源開關和藍芽配對按鍵特寫，標識圖案凸起，便於盲操作。

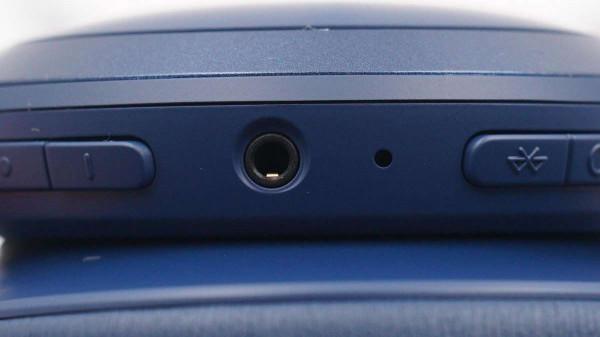

AUX音訊介面，旁邊是一顆通話麥克風開孔。

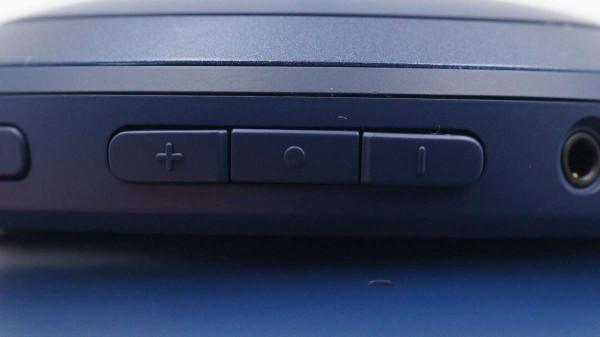

三大基礎功能按鍵，暫停/播放和加減音量，同樣採用凸起的標識。

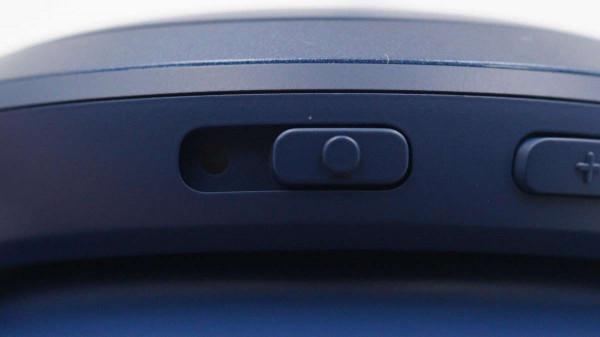

ANC降噪開關特寫。

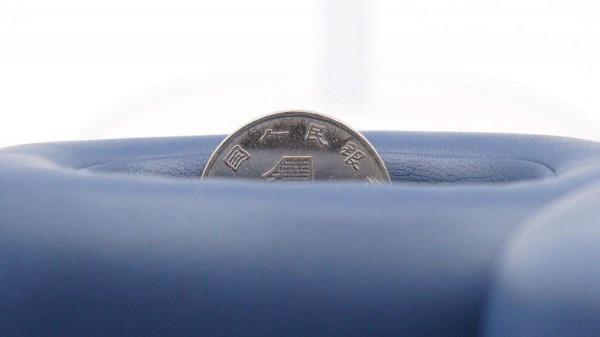

耳罩深度與一元硬幣對比，相對較深，具有更好的包裹性。
我愛音訊網採用ChargerLAB POWER-Z KM001C行動式電源測試儀對JBL LIVE660NC頭戴式降噪耳機進行有線充電測試，充電功率約為3.27W。
二、JBL LIVE660NC頭戴降噪耳機拆解
經過開箱，我們瞭解了這款產品的整體外觀設計，透過介面大概瞭解了內部結構位置，下面進入拆解部分看看詳細的結構配置資訊~
首先拆解左側耳機，卸掉耳罩。

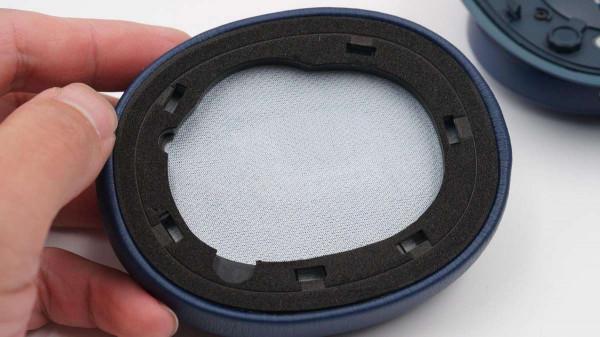

耳罩採用卡扣式固定，防塵網布固定在耳罩上。
左耳音腔蓋板透過多顆螺絲固定，雕刻有L標識，便於生產組裝時區分。
蓋板中間位置設定有一顆拾取耳道內部噪音的降噪麥克風，收音孔朝向喇叭，背部封閉結構。
卸掉耳機背部同樣採用卡扣式固定的裝飾環。
裝飾環下方隱藏有背部蓋板固定螺絲。
卸掉螺絲開啟腔體，蓋板內側固定有電池單元，透過導線和插座連線到PCB板。
蓋板內側結構一覽，電池固定在凹槽內。

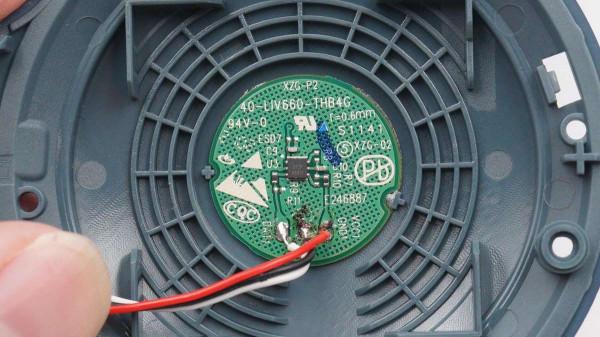

電池下方是圓形的觸控板。

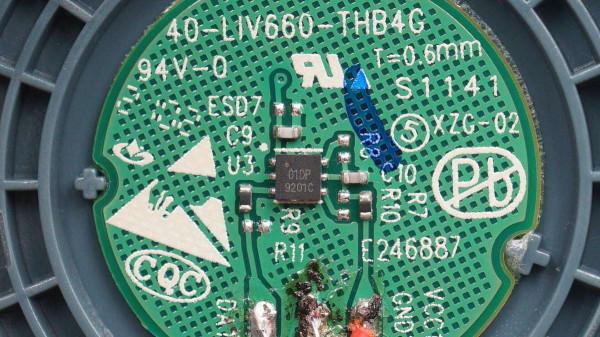

絲印01DP的觸控檢測IC。

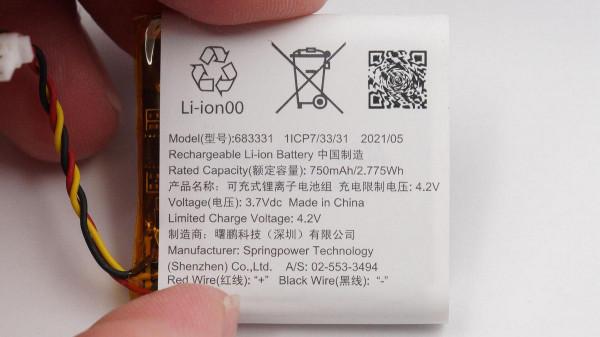

可充實鋰離子電池組型號：683331，額定容量：750mAh/2.775Wh，電壓3.7V，充電限制電壓：4.2V，製造商：曙鵬科技（深圳）有限公司。
內部電芯上絲印資訊與外部標籤一致。

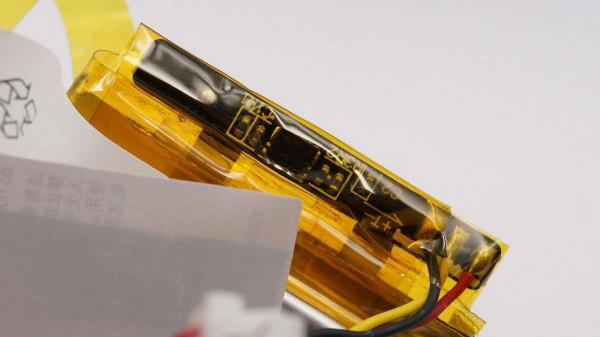

電池配備有電路保護板，負責過充過放過流及溫度檢測等保護功能。
左耳內PCB板透過螺絲固定，邊緣焊接有數十根導線連線揚聲器和右耳。

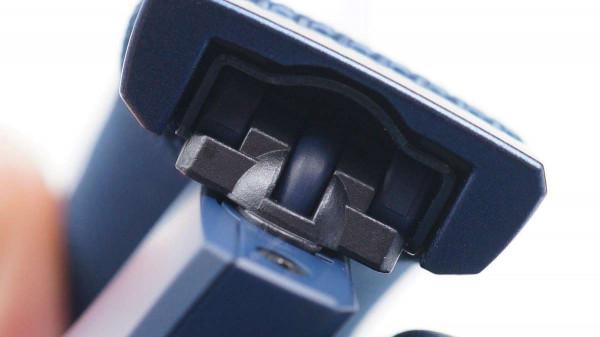

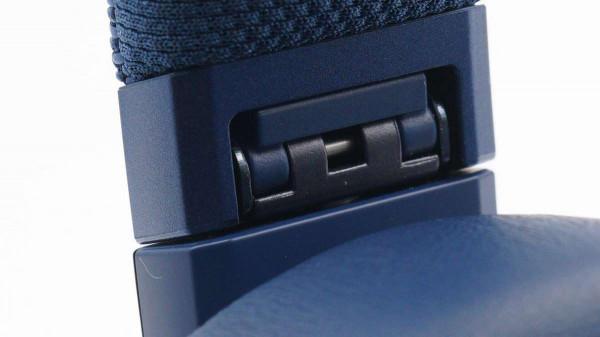

頭梁與耳殼銜接轉軸結構特寫。

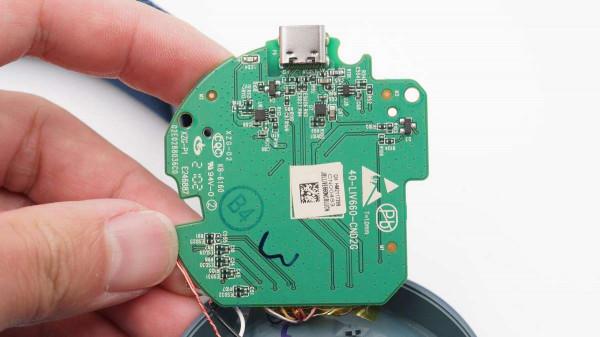

左耳PCB板電路一覽，為電源輸入板，用於輸入保護和電池充電，未設定過多其他器件。

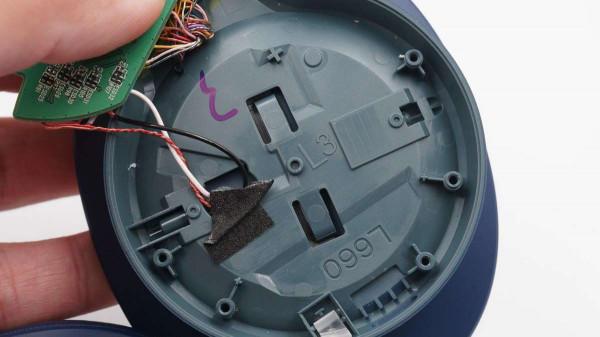

卸掉PCB板，腔體內部結構一覽。
指示燈導光柱特寫。
絲印1AM的三極體。
LED指示燈，用於反饋充電狀態。

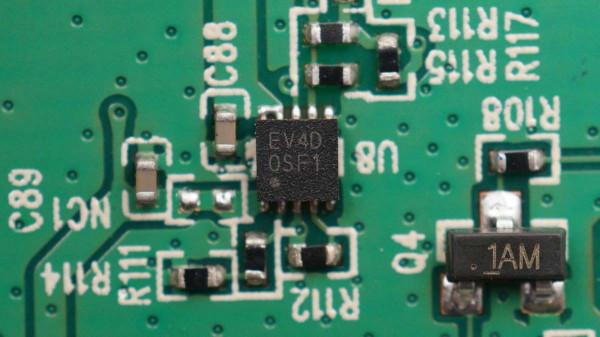

絲印EV4D的充電IC。

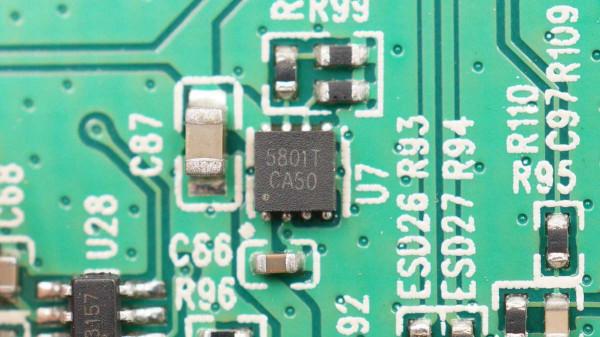

永富康 CS5801T過壓過流保護IC，支援鋰電池充電器前端保護，最高輸入耐壓30V，電流限制可程式設計，最大輸出電流1.5A。

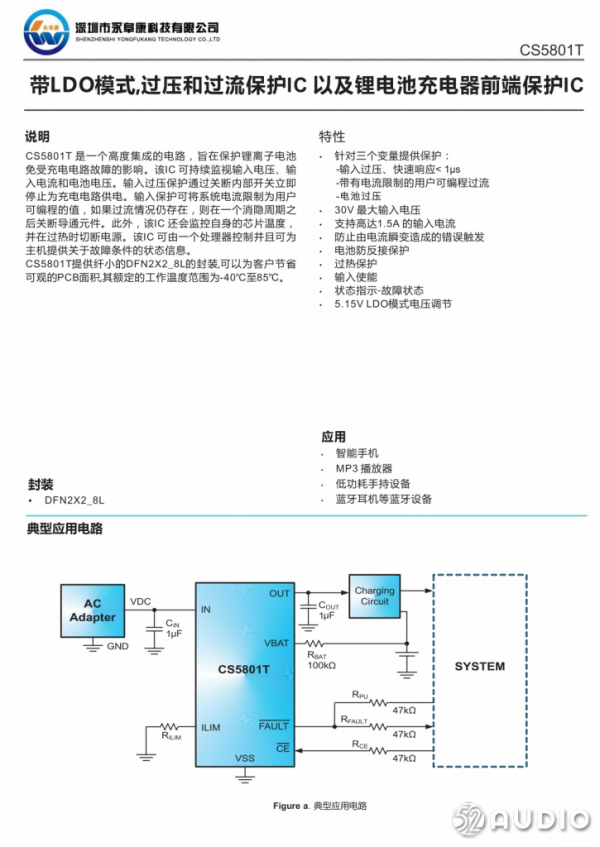

永富康 CS5801T 詳細資料。
SGMICRO聖邦微 SGM3157 單刀雙向單刀雙擲 (SPDT) CMOS 模擬開關，在 1.8V 至 5.5V 單電源下工作，具有高頻寬 (300MHz) 和低導通電阻 (4.5Ω TYP)，針對音訊切換的目標應用。

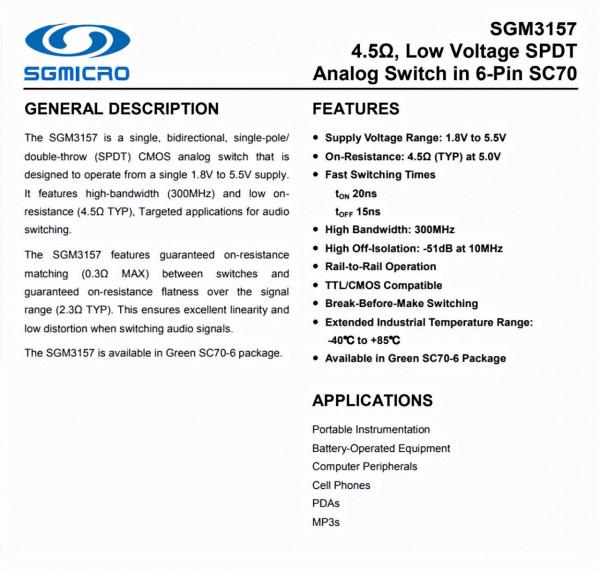

SGMICRO聖邦微 SGM3157詳細資料圖。

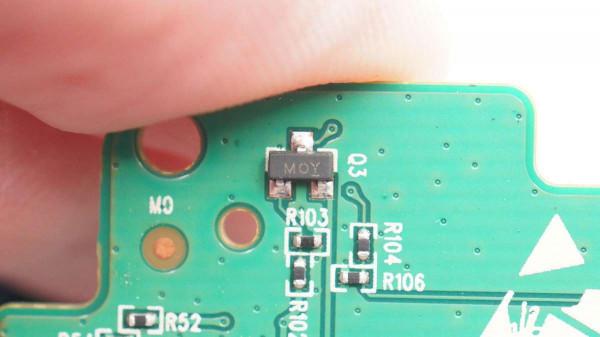

絲印MOY的三極體。
開啟音腔，可以看到第二顆降噪麥克風，用於拾取外部環境噪音。
駐極體麥克風固定在卡槽內，膠水密封。

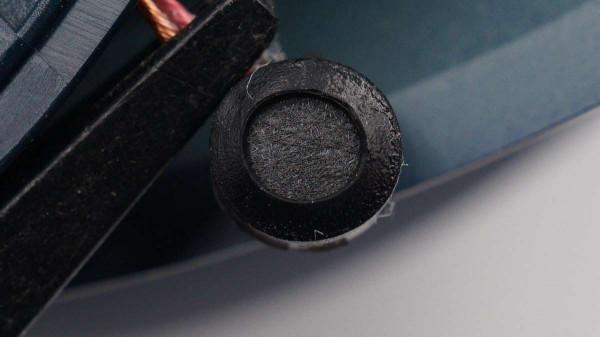

駐極體麥克風正面特寫，外部設定有橡膠套，內部防塵棉防護，提升收音效能。

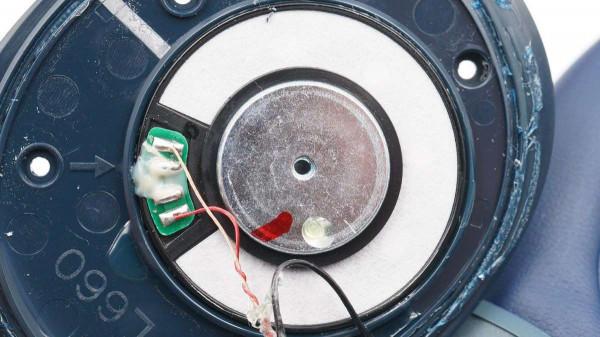

揚聲器單元背面特寫，四周貼有阻尼紙，用於聲學調音。
經我愛音訊網實測，揚聲器尺寸約為40mm，與官方宣傳一致。
進入右耳拆解部分，取掉裝飾環。
逐一卸掉螺絲。

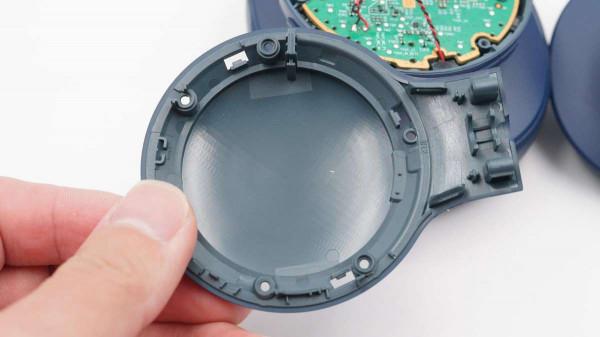

蓋板內側特寫。
蓋板下方便是主機板單元。

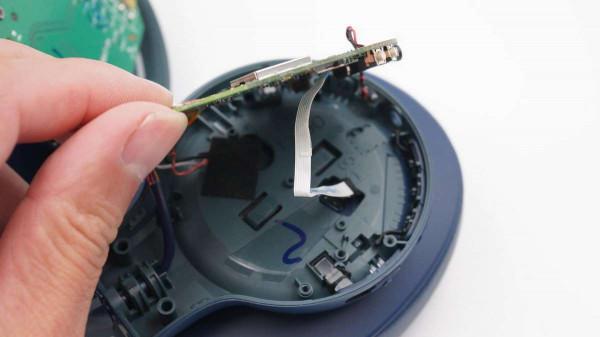

掀開主機板，下方有排線過孔連線到音腔內。

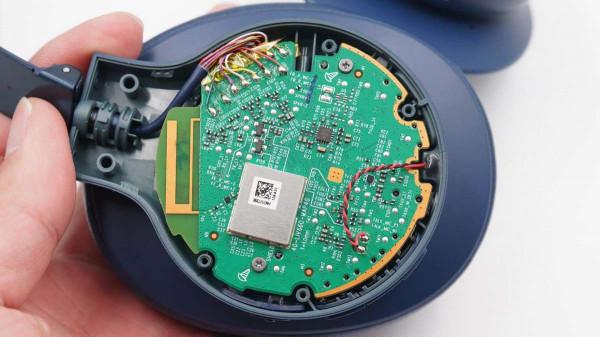

主機板正面電路一覽。

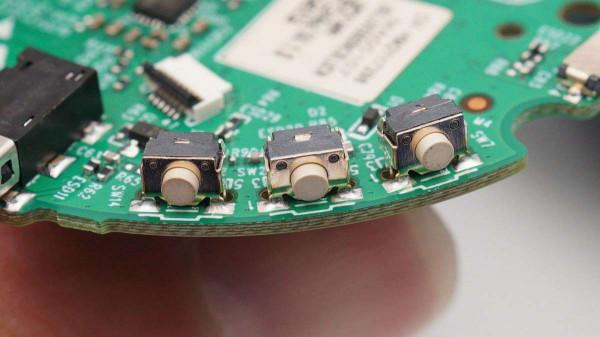

主機板上加減音量和暫停/播放功能按鍵特寫。
音訊介面母座特寫。
主動降噪切換開關。
兩顆LED指示燈特寫，用於反饋耳機目前處於的模式。

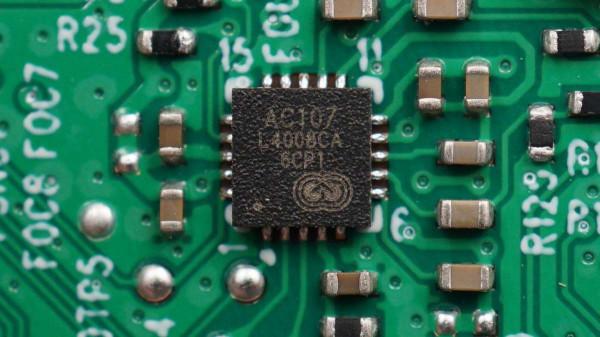

X-Powers芯智匯科技AC107 ADC轉換器，是一顆具備103dB動態範圍高效能、低功耗的雙路ADC晶片，用於麥克風模數轉換，送至處理器處理。
X-Powers芯智匯科技AC107詳細資料圖。
CHIPSTAR智浦欣TK0450D立體聲耳機放大器晶片，支援差分輸入。
絲印IO的穩壓管。
絲印13的穩壓管。
絲印1553的IC。
板載藍芽天線特寫。
絲印DM的濾波器IC。
耳機藍芽配對指示燈導光柱特寫。
加減音量按鍵鍵帽結構特寫。

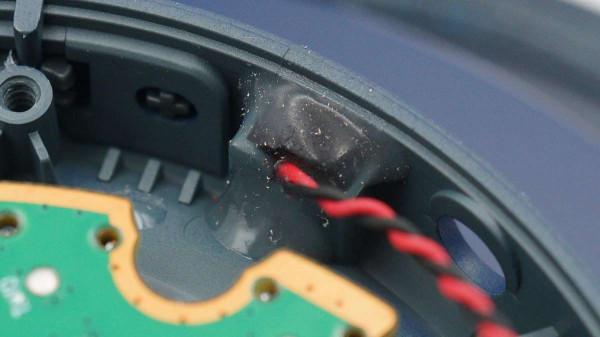

通話麥克風特寫，固定在卡槽內，透過大量膠水密封。

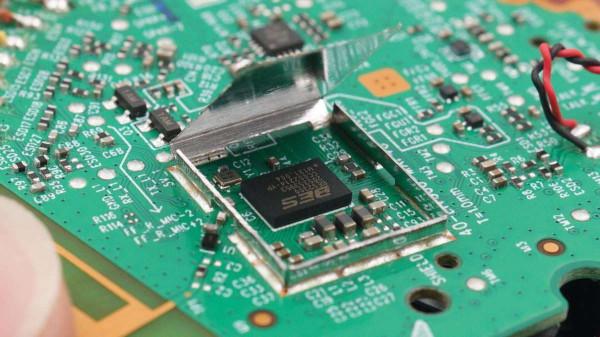

切割開主機板上的遮蔽罩，下方是主控晶片。

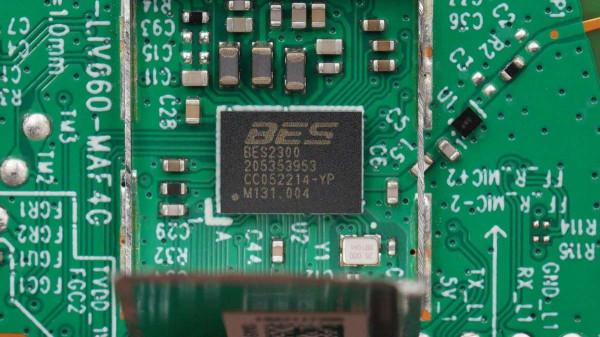

BES恆玄BES2300YP藍芽音訊SoC，BES2300有多個版本、字尾不同配置也不盡相同，此前我愛音訊網對此進行了詳細歸類，BES2300Y/YP兩種型號均支援主動降噪功能。
BES2300系列是全整合自適應主動降噪方案，支援藍芽5.0、IBRT藍芽監聽技術和雙模藍芽 4.2，它還支援第三代 FWS 全無線立體聲技術、雙麥克風等，採用 28nm HKMG CMOS工藝、BGA 封裝。BES2300支援高效能的自適應主動降噪技術，可以讓高階主動降噪耳機使用一顆全整合晶片實現高音質和主動降噪。
此外BES2300還支援外接心率感測器、加速度感測器等外接感測器裝置。BES2300 可以給耳機和家庭音響輸出聲音，也可以從外部麥克風錄音。
據我愛音訊網拆解了解到，目前已有三星、小米、OPPO、JBL、萬魔、榮耀、百度、一加、傳音、Realme、Anker等品牌的真無線耳機大量採用了恆玄的方案。
卸掉右耳耳罩。

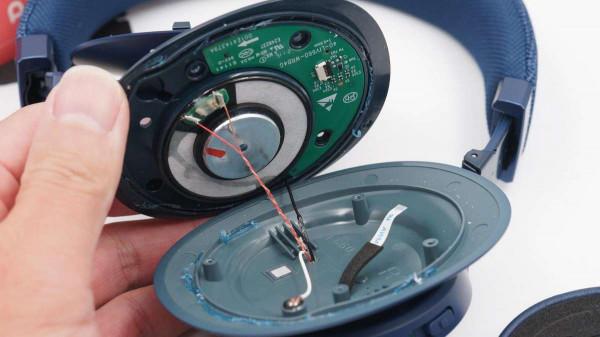

開啟腔體，內部導線過孔連線到主機板，腔體壁上設定一顆降噪麥克風，用於拾取外部環境噪音。

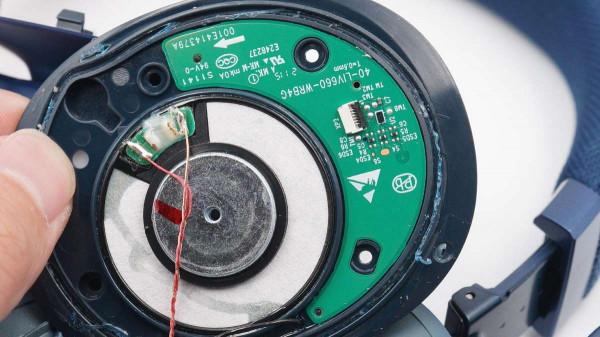

揚聲器旁設定有月牙形小板，用於電容佩戴檢測功能。
佩戴檢測感測器小板，中間是電容檢測極板。

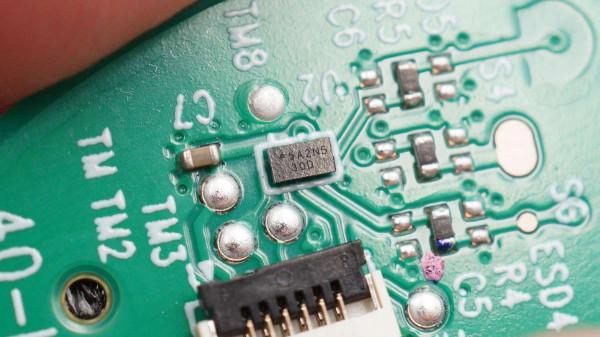

絲印A2N5的電容檢測IC。
JBL LIVE660NC頭戴式藍芽耳機拆解全家福。
三、我愛音訊網總結
JBL LIVE660NC頭戴式降噪耳機在外觀設計上頭梁結構功能完整，支援伸縮、旋轉和摺疊等所有功能，搭配柔軟親膚的耳罩，佩戴舒適不夾頭，外出攜帶也較為便捷。頭梁採用的織物材料也很好的避免了類皮革材質長時間使用後掉皮的問題，提升使用壽命。
內部結構配置方面，左右耳內均採用了40mm驅動單元，分別內建兩顆駐極體麥克風用於主動降噪功能，左耳還額外配備了一顆通話拾音麥克風。電池和觸控板位於左耳，採用了曙鵬科技750mAh鋰離子電池，由永富康 CS5801T過壓過流保護IC負責充電器前端保護；還採用了一顆聖邦微 SGM3157 單刀雙向單刀雙擲 (SPDT) CMOS 模擬開關。
右耳內部主機板上，採用了恆玄BES2300YP藍芽音訊SoC，整合自適應主動降噪方案，支援藍芽5.0、IBRT藍芽監聽技術和雙模藍芽4.2，支援第三代FWS全無線立體聲技術、雙麥克風等；芯智匯科技AC107 雙路ADC晶片，用於麥克風模數轉換，送至處理器處理；以及智浦欣TK0450D立體聲耳機放大器等。右耳內還設定有“月牙形”電容檢測極板和電容檢測IC，用於佩戴檢測功能。
