等到花兒都快謝了的Intel第12代處理器終於來了，不得不說，這一代處理器在許多方面都相當具有歷史意義，畢竟這可是Intel睽違7年後的再一次製程升級，從一用再用的14nm+++…換成了Intel 7(原本的10nm)製程，同時還在處理器中匯入了大核心+小核心的雙重架構設計，以及首個支援DDR5、PCIe 5.0通道等新一代通道功能的處理器系列，真的是把各種壓箱底都拿了出來。
全新的大核心+小核設計
第12代處理器與之前最大的不同就是使用了大核+小核的雙核心架構設計，兩種核心均採用Intel 7製程，其中大核心主要負責繁瑣的運算工作，官方將其命名為效能核心，簡稱“P-Core”；小核心以負責較輕度的運算內容，主打更高的指令吞吐效率，故稱它為效率核心“E-Core”。

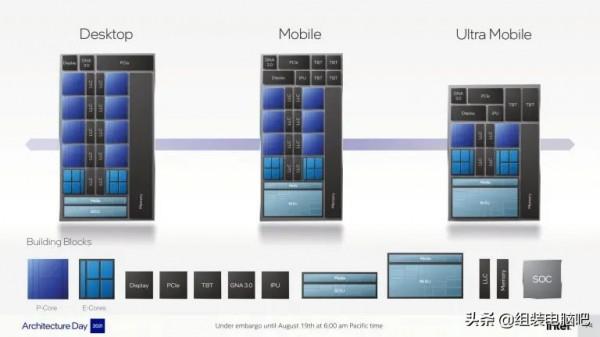

需要注意的是，這一次Alder Lake不光會推出桌面CPU，之後的低功耗移動版也都將採用Alder Lake處理器，不再像過去一樣使用不同架構的產品，只是應對不同等級定位的產品，大、小核心的配置上會略有不同，例如桌面平臺的P-Core最大數量可達到8顆，而筆記本平臺的最高就只剩下6顆。
掌管複雜運算的大核心，P-Core

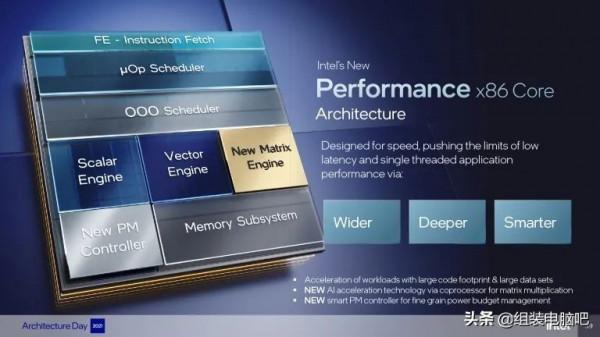

Alder Lake處理器的P-Core，採用代號為Golden Cove的核心設計架構，其目的在創作運算上更低的延遲、更高的頻率，為極限的效能而生，是高效能運算的主力擔當，也因此P-Core整體的芯片面積會比E-Core大上不少，並能夠支援多執行緒、AVX512指令集等功能。
只是高效能的代價就是所需功耗和帶來的發熱量也就跟著大幅提高，這也是為何不同等級的處理器產品所配置的P-Core數量會有所不同，其中桌面平臺的P-Core數量達到8核心/16執行緒、筆記本為6核心/12執行緒、移動端則只剩下2核心/4執行緒。
在細部設計上，P-Core因為有著更大的芯片面積，配上精度更高Intel 7製程，讓核心內各項的處理單位數量都被加大、加深，比如4K指令緩衝區(4K iTLB)從128提升為256、目標快取的分支從5,000個暴增到12,000個，其他比如負責指令解碼的Decode核心從4個增加到6個、L2快取緩衝提升到2MB等，簡單來說，就好比一個公司部門有更多的人和力可以協助工作。

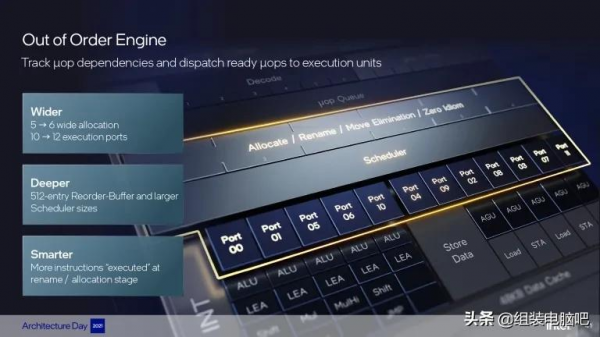

指令分派的Out Of Order Engine加寬到6組分派通道、12組執行介面，容量更大的512-entry Reorder-Buffer和Scheduler排程緩衝空間能夠允許更多指令處在rename / allocation階段。
P-Core擁有5組ALU整數邏輯單元。
核心加入了FADD單元提供有效率、延遲更低的運算；FMA單元能夠支援FP16檔案格式和AVX-512指令集。
一級快取通道從2組變為3組，容量也有所增加。
二級快取的容量大幅加大，高達2MB。
除此之外，考慮到深度學習、深度運算等功能已經從研究開發逐漸進入日常生活應用，比如Adobe Photoshop加入智慧運算功能進行物體選取、去背，甚至是解析度提升等，為此P-Core還加入全新的Advanced Matrix Extensions(AMX)技術，其功能主要用以應對電腦的深度學習功能所打造，透過內建AI加速器的形式，提升矩陣乘法運算速度，理論上能夠讓我們在使用到有牽涉到深度學習運算的應用時，能夠更快的完成運算，減少我們在螢幕前枯燥的等待時間。
AMX技術能夠加速深度運算學習，強法矩陣乘法運算速度。
P-Core的整體IPC效能將比上一代Rocket Lake高出19%。
既省電也要相容效能的小核心，E-Core
E-Core採用代號為Grace mount，本身主要負責輕度運算，讓電腦能夠用更少的功耗去負責一些日常比如待機、逛網頁等瑣碎的輕度工作，因此核心本身不具備多執行緒功能，也無法支援高難度的AVX-512指令集，同時不論是桌面電腦還是低功耗筆記本的處理器，E-Core的核心數量都是8核顯/8執行緒。

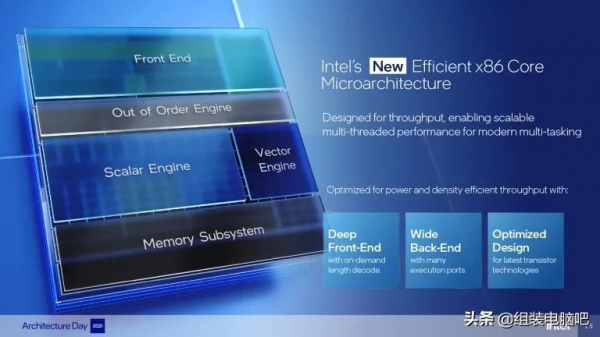

E-Core核心的分割槽規劃。
E-Core在設計的首要目標是儘可能接收和消化更多的操作指令，好讓P-Core能夠專注於完成難度較高的內容，因此E-Core雖然核心面積較小，快取的容量卻很大，例如單顆核心的二級快取的容量就達到了4 MB，比P-Core大核心高出一倍！

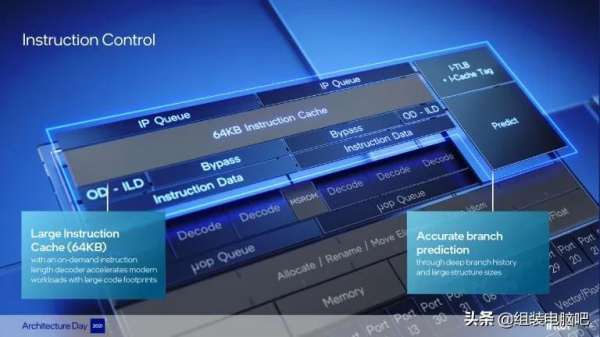

Intel把E-Core前端區域的指令快取加大到64KB，並讓目標快取的分支數量達到5,000個，配合指令預測功能，提高指令的準確度。

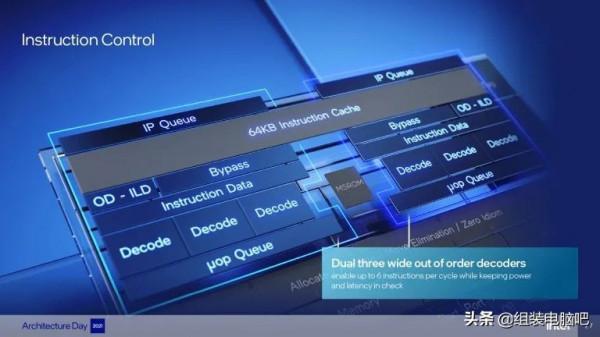

Core-E擁有2組3通道指令解碼區塊，讓核心可以一次處理6道指令。

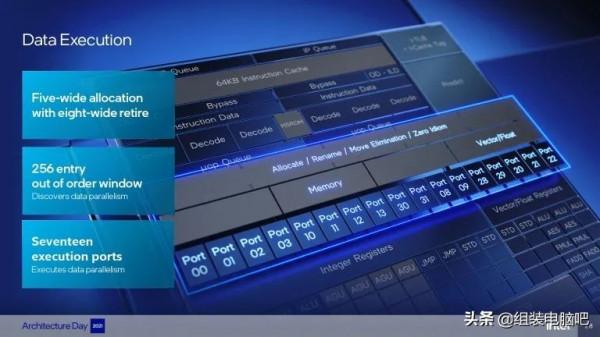

E-Core有5條分派通道、8條引退通道、256個條目亂序視窗、8條執行介面。
E-Core各項處理單元的配置。
此外為了防止軟體分配錯誤的工作比重，造成小核出事、大核圍觀的局面，小核心匯入Intel Resource Director技術，能夠讓不同程式去直接管理核心的呼叫，達到公平分配工作量的效果。
E-Core個別配置了2組Load AGU和Store AGU，搭配大容量的4MB 二級快取，提供更好的處理效率，還可以利用Intel Resource Director技術讓軟體直接管理執行緒，達到更公平的資源分配。
以效能來說，E-Core對比2015年的Skylake架構處理器在1核心/1執行緒的模式下，在同功耗下有著40%的效能提升，反之在相同效能的前提下則能省電40%。而在相同執行緒數量的比較模式下，4核心4執行緒的E-Core則不論是效能還是省電上都比2核心/4執行緒的Skylake好上80%，也就是4顆E-Core加起來不僅比兩顆Skylake省電，效能還更強。
在都是1核心/1執行緒的情況下，E-Core比Skylake要有40%的效能/省電的效率。
假如將標準改為都是4執行緒的情況下，E-Core即使是4核心/4執行緒，在省電和效能更是完勝2核心/4執行緒的Skylake處理器80%之多。
Alder Lake大核+小核齊作工
看完了大核心P-Core和小核心E-Core後，接著就要讓這兩種核心組裝在一起，才變成一整顆的Alder Lake處理器了。這一次Intel整顆處理器加入了過去自己都瞧不起上“Fabric”線路橋接技術(俗稱膠水拼接)，利用各種內部線路來連線處理器的不同核心其區塊，例如串聯P-Core和E-Core的就有著1000 GB/s頻寬的“Compute Fabric”，還有204 GB/s頻寬的Memory Fabric來連線記憶體控制區塊、64 GB/s的I/O Fabric則負責各項擴充套件裝置的資料傳輸等。

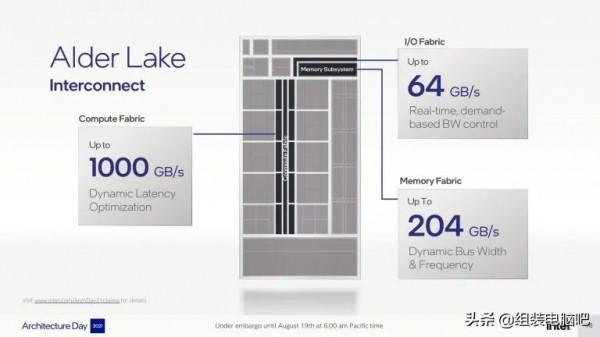

處理器的內部使用有著1000 GB/s頻寬的“Compute Fabric”來連線P-Core和E-Core。
透過這樣的設計，除了能夠在保證區塊間的資料傳輸效率外，也因為每個區塊可以分開生產後再進行合併，實現了模組化的功能，整體生產難度可以降低，也能夠輕鬆的修改不同等級之間的處理器規格配置，缺點就是這些線路會佔用更多的處理器空間，使處理器的尺寸加大，這也就是為什麼Alder Lake處理器從之前的正方形變成了長方形，也使得這一代處理器不光換腳位，還要連同散熱器的扣具都一起更換。
如果不使用相符的安裝工具，散熱器的貼合就會像圖中右邊的兩組範例一樣，出現不均勻的情況。

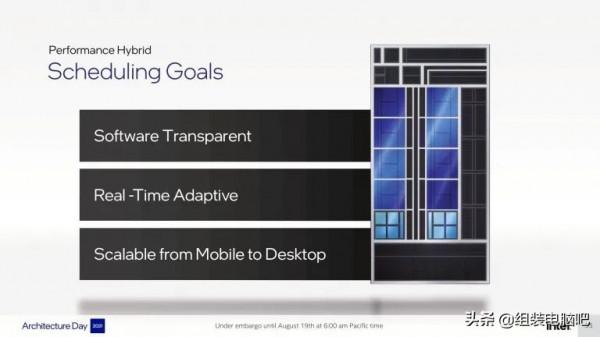

然而搞定大核+小核心的連線只是第一步，精準的控制每顆核心之間的資源排程才是讓處理器發揮完整的關鍵，於是Intel與微軟合作(反正和Apple之間已經…)，在Windows 11平臺加入了名為“Thread Director Technology”的核心排程功能。

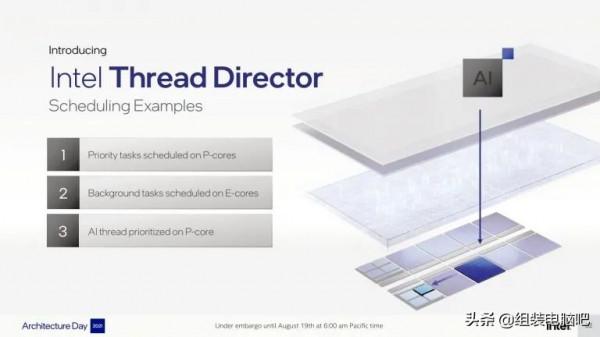

Intel為Alder Lake處理器的核心資源排程加入了“Thread Director Technology”功能。
這項技術除了能夠判斷程式的負載需求來決定工作應該由P-Core還是E-Core來執行外，還能動態調整每個任務所使用的核心種類，Alder Lake會自動檢測任務的複雜程度，當有更耗資源的執行緒進入時，就會即刻重新評估各個程式在每個指令步驟下所需的效能，將不需高效能的命令從P-Core轉移到E-Core中的，以此來儘可能的讓P-Core去負責絕大多數的高強度運算，發揮大+小核的完整執行效率。

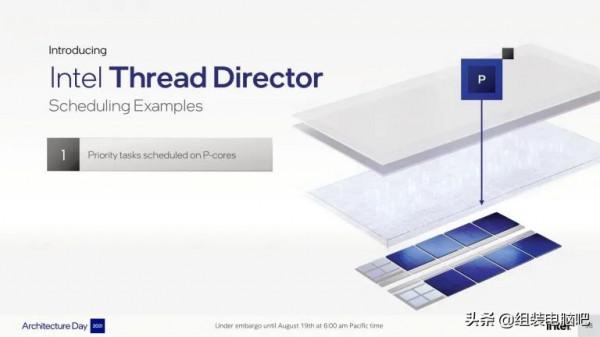

高負載的程式會被派遣到高效能的P-Core中。

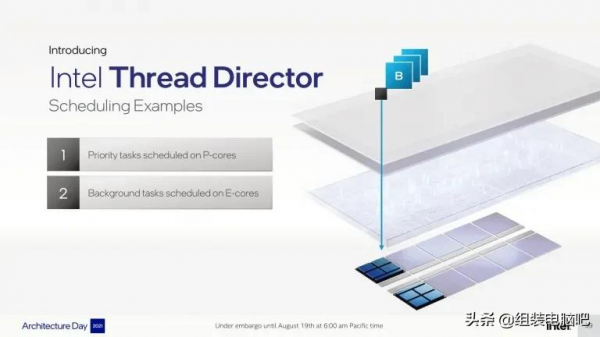

一般待機、基礎低負載的任務則是來到省電的E-Core中。
如果在P-Core核心滿載的狀態下，又有更復雜的命令來到時，Alder Lake會通知系統準備進行資源調配。

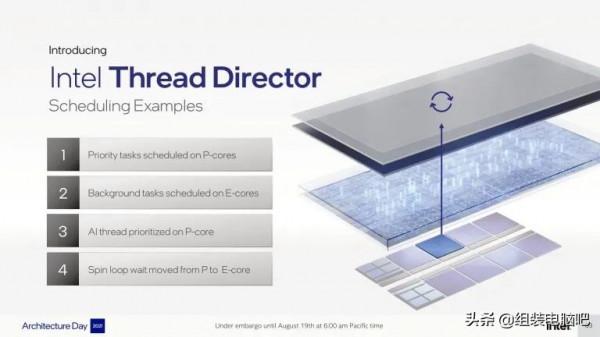

處理器開始分析，將不需要P-Core高效能核心責的任務轉移到E-Core中，讓P-Core的資源能夠騰出給更復雜的任務。
每個核心的資源分配都能不斷的互相排程，達到更具效率的運算處理。 每個核心的資源分配都能不斷的互相排程
最後在新增的功能方面，Alder Lake將重點放在上一代被侮辱的連線能力上，能夠原生支援DDR5-4800和LPDDR5-5200，成為首個能夠支援DDR5記憶體的處理器系列。
與此同時，CPU本身更能夠支援頻寬比PCIe 4.0高出一倍的PCIe 5.0通道，而且一口氣就能支援16條，換算下來的頻寬約是64 GB/s！然而畢竟目前幾乎沒有任何PCIe 5.0的裝置可以使用，所以PCIe 5.0本身能夠向下相容歷代的PCIe版本通道，且CPU本身也還是備有4條PCIe 4.0通道用來安裝M.2 SSD。
先不要急著吐槽4條PCIe 4.0通道的實用性未免也太低，別忘了處理器還會在搭配一顆南橋晶片組，與之對應的Z690晶片組在連線能力同樣有獲得大幅度提升，可以支援最高16組的PCIe 3.0通道和12組的PCIe 4.0通道，考慮到CPU的PCIe 5.0通道在主機板上可能都優先提供給了顯示卡，所以Z690晶片組的12條PCIe 4.0通道將有很大的機率將會通通提供給M.2插槽，加上CPU的4組，整個主機板最高將可以安裝高達4顆的PCIe 4.0 M.2 SSD！這下Intel玩家終於不必再抱怨M.2插槽的通道速度不夠了！
Alder Lake能夠支援PCIe 5.0x16，64GB/s的通道頻寬是PCIe 4.0的兩倍，另外PCIe 3.0和多數的PCIe 4.0通道則是移到的南僑晶片上。
第12代處理器Alder Lake 本體搶先看
最後，讓我們來看看這顆等待已久的Intel第12代Alder Lake處理器吧！整體來說，新的處理器對比上一代處理器，長度變得更長，厚度也增加了一點點，此外也可以發現處理器也依然保有防呆凹槽的設計，只是位置從原本位在處理器左右兩側的防呆凹槽移到上下兩邊。
小楊這次拿到的是12代處理器中最高階的Core i9-12900K。

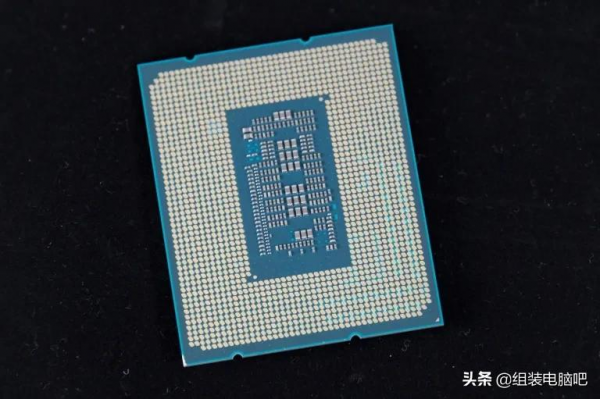

處理器製程、外型全都換新，處理器的腳位改為LGA 1700。
讓12代處理器與上一代產品比較，外型之間的差異變得更為明顯了。

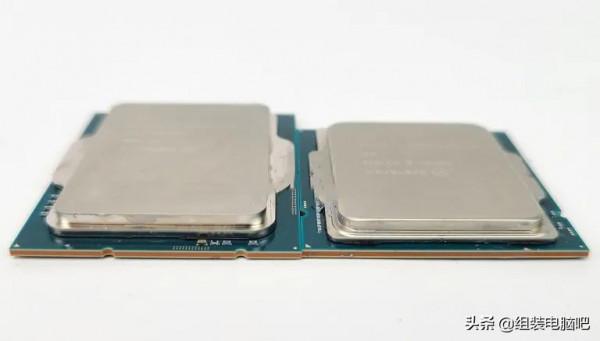

厚度上12代處理器也稍微增加了一些。

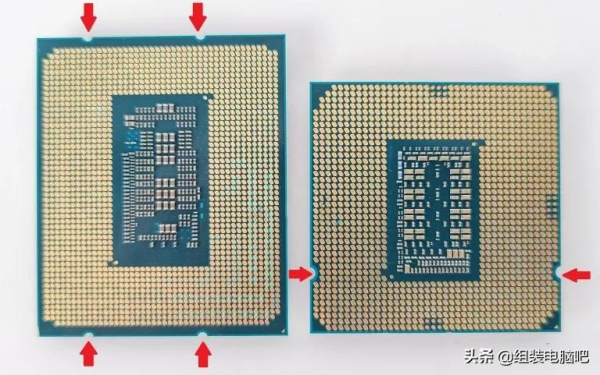

兩代處理器的背面，可以看到12代處理器的防呆凹槽數量從2個變為4個，位置也從左右兩邊變成上下兩邊。
11月4日見證新一代的效能威力
第12代Alder Lake處理器對於Intel而言可以說是一款意義重大的產品，不光是因為他是第一款用上Intel 7製程的桌面處理器，同時也與AMD和Apple相對抗的重任，能否挽回這段日子流失的市場佔有率從谷底翻身，可就全部得看處理器在效能方面的表現了。只是很可惜，因為官方的要求，本次只能向大家介紹第12代處理器的基本規格以及外型，真正的效能實測解禁需要等到11月4號才能夠向大家分享，所以只好請各位再忍耐一下，千萬記得持續關注“組裝電腦網”，才能在第一時間見到12代處理器的相關產品與實測報道！
