為樹莓派添加了各類感測器的ANAVI Gardening uHAT（眾籌中）

文章來源：為樹莓派添加了各類感測器的ANAVI Gardening uHAT - CNX Software中文站

這些年來，我們一直在報道和評測ANAVI 的開源硬體開發板。比如：基於ESP8266 的獨立板、樹莓派的附加板等。

最近，我又瞭解到了Leon ANAVI新開發的一個開發板，叫做ANAVI Gardening uHAT。該產品是專為樹莓派 Zero 到樹莓派 4 SBC 設計的微型 HAT。它可以為土壤感測器和其他環境感測器提供介面，從而感測監測。比如：使用感測器測量土壤溼度、大氣的壓力、溼度和溫度，以及測量園藝應用的光強度等等。

ANAVI Gardening uHAT開發板

ANAVI Gardening uHAT 的主要特點和規格：

• 相容性 – 全部帶有 40 針 GPIO 接頭的樹莓派板
• 儲存 – 用於 uHAT 合規性的 EEPROM
• 2 個 3 引腳接頭，用於連線到 Microchip MCP3002 ADC 晶片的電容式土壤溼度感測器
• 用於防水溫度感測器的 3 針單線接線端子
• 用於附加感測器的2x 4 針 I²C接頭
• 帶有 GPIO 引腳的 10 針頭，用於控制灌溉系統和外圍裝置
• 其他 – 2x 使用者 LED，用於序列通訊的 UART 引腳
• 尺寸 – 帶有有效 ID EEPROM 的 uHAT 機械規格
• OSHWA 認證 – BG000079

順帶說明一下，uHAT（Micro HAT）曾經被稱為 pHAT，也叫HAT。但在 2018 年的時候，樹莓派基金會就改變了這一點，確定命名為 uHAT。

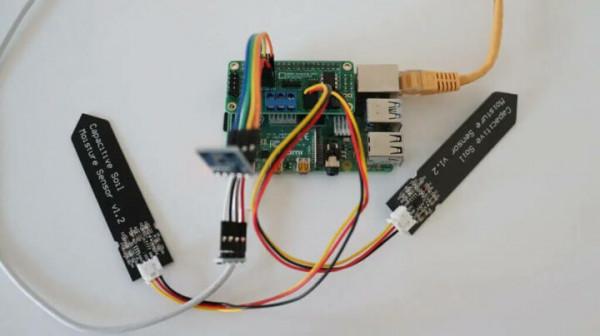

樹莓派土壤水分感測器

與其他 ANAVI 設計一樣，Gardening uHAT 也是完全開源的硬體。它也有 KiCAD 原理圖、PCB 佈局、BoM 和 Gerber 檔案，同時在Github上也有相關的軟體和文件。對了，該專案還剛剛獲得了開源硬體協會的 UID BG000079 認證。

Gardening uHAT的程式碼示例有 C 和 Python ，它可以對以下感測器提供支援：DS18B20 防水溫度感測器、用於溫度和溼度的 HTU21D 感測器、用於光的 BH1750 感測器、用於氣壓的 BMP180 感測器和電容式土壤溼度感測器。

該產品也可以支援其他模擬、I2C 和單線的感測器，不過這就需要你自己處理程式設計。如果你想使用樹莓派進行自動化園藝，比如給植物澆水，情況也是一樣，同樣需要自己處理程式設計。

ANAVI Gardening uHAT 開發工具包

對了，該板僅僅是其套件的一部分，除此之外，還有 uHAT 和兩個電容式土壤溼度感測器的入門套件、新增光、溫度和溼度感測器的高階套件，以及提供更多功能的開發套件，比如：防水溫度感測器和USB轉串列埠除錯線等。

你們可以在Crowd Supply上搜到該套件，價格是 28 美元到 48 美元不等。美國境內購買是免運費的，其他地區的話，需要花 12 美元的運費。交貨時間大概是 2022 年 2 月中旬左右。
