xps擠塑板的工程施工主要包含施工條件、建築施工專用工具、實際操作關鍵點等內容。
一、施工條件
1、底層牆面已竣工驗收達標。門窗子及牆的的的身上各種各樣進戶管道、水落管支撐架、埋件等按設計方案安裝結束。
2、框架柱平面度用2m水準儀查驗，較為平均誤差超過4時，運用20厚1：3水泥砂漿地坪找平;較為平均誤差小於4時，凸凹不平處用1：3水泥砂漿修復整平。
3、砌體牆用20厚1:3水泥砂漿地坪找平。
4、底層牆面及刮膩子層應乾燥。
5、施工工地工作溫度和牆面表層溫度在施工後24鐘頭內不可以少於5℃，風速不可以高於5級。
6、夏季施工時理當採取相應預防措施，避免降水清洗牆面。
二、建築施工專用工具
電熱管光纖鐳射切割、打槽器、裁紙刀、螺絲起子、鋼鋸條、剪子、電動攪拌機、手鑽、電鑽、軟毛刷、粗打磨砂紙及專用工具。
三、施工工序 配專用型粘 底層牆面解決 刷防水膩子一道 貼上xps擠塑板 預粘板邊耐鹼網格布條 開孔及安裝固定卡 xps擠塑板打磨拋光地坪找平 刷防水膩子一道 配環氧砂漿 抹下一層環氧樹脂砂漿 埋貼耐鹼網格布 抹塊料面層環氧砂漿。
四、建築施工實際操作關鍵點
1、底層解決 徹底解決底層牆面表層灰塵、油漬、脫膜劑、牆面開裂及強風化物等危害黏合抗壓強度的原材料。
2、為提升xps擠塑板與底層好多個層的粘結性，應在xps擠塑板雙面各刷防水膩子一道。
3、配備專用型粘接劑
(1)將5份(總重量比)乾粉砂漿烘乾機烘乾裝置倒進乾淨整潔的塑膠罐，再加上1份濾水，應邊加河邊拌和，然後用行動式電動攪拌機拌和5分鐘，直到攪拌均勻，且水泥密度適度才行。
(2)將配備的粘接劑靜放5分鐘，在拌和就能應用，配備好的粘接劑宜在1鐘頭內用完。
(3)專用型粘接劑的配備只准予再加上濾水，不可以再加上別的新增劑(劑)。

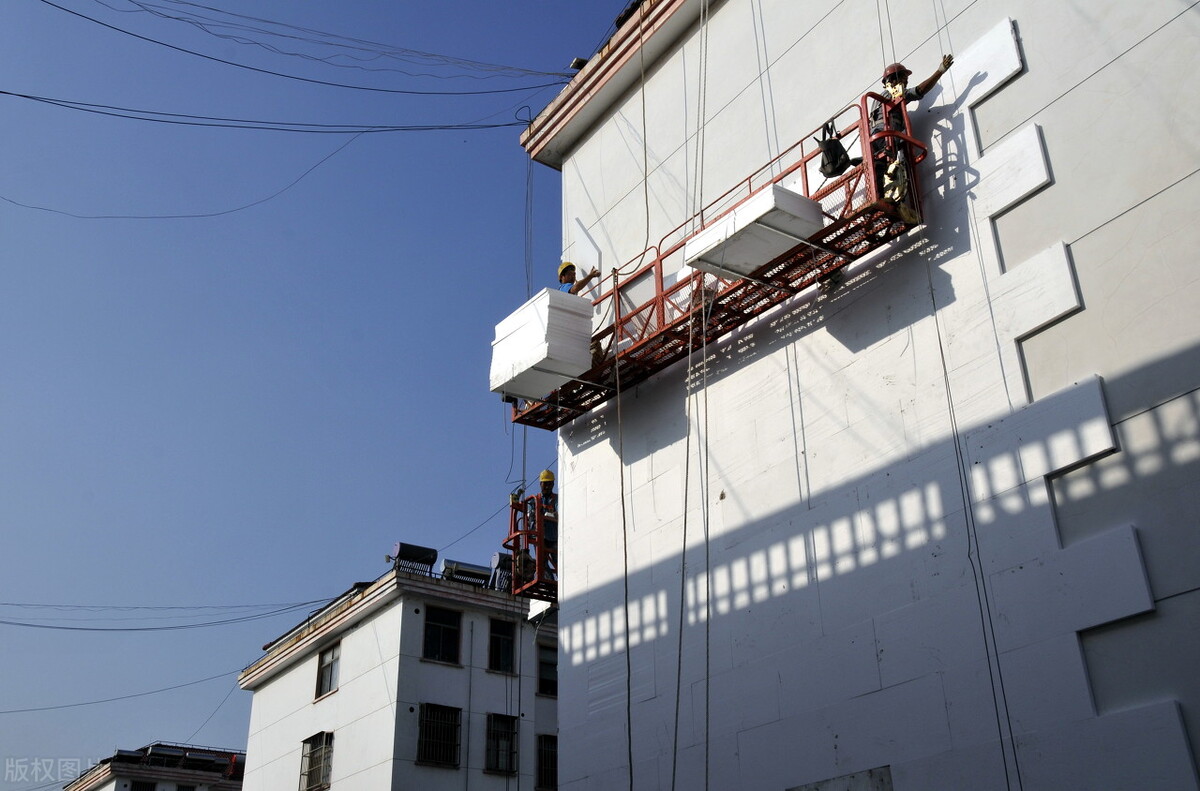

4、安裝xps擠塑板
(1)規範板規格型號型號規格為1200*600，夾角偏差低於2，xps擠塑板用電熱管光纖鐳射切割或專用工具刀光纖金屬鐳射切割機，型號規格容許誤差為±1.5。
(2)耐鹼網格布翻包 窗門頁邊、建築變形縫兩邊等處的xps擠塑板上預粘耐鹼網格布，總總寬約200，翻包一部分總寬為80，具體方法如下所示所顯示所表明：耐鹼網格布剪裁長短為180加板厚。最初在翻包位置抹長短為80總寬為2的專用型粘接劑，然後嵌進80長的耐鹼網格布，剩下的甩出來預埋件。
(3)將配備好的專用型粘接劑抹擦在xps擠塑板的身後，粘接劑夯實薄厚約為3，為確保黏合堅固，黏合方式可選用條粘法和條點法。
(4)條粘法：用齒口鏝刀將通用性粘接劑水平方向勻稱地抹在xps擠塑板上，條寬10，薄厚10，中距50。
(5)條點法：用灰刀在一片xps擠塑板附近及關鍵抹寬50，薄厚為10的專用型粘接劑，再在xps擠塑板隔開地域內抹直徑為100，薄厚為10的衝筋。
(6)將抹好專用型粘接劑的xps擠塑板快速粘帖在牆面上，以避免 表層起膜而缺少黏合功效。不可以在xps擠塑板側邊抹擦專用型粘接劑。
(7)xps擠塑板沾到牆後，運用2米水準儀整平實際操作，確保其平面度及粘帖堅固，板與板正中間要擠緊，不可以有縫，因光纖金屬鐳射切割機傾斜導致的間隙，用xps擠塑板條塞進並拋光處理。每粘完一塊板，應將擠壓的專用型粘接劑消除。
(8)xps擠塑板粘帖應按段從下向上沿水平方向打橫鋪貼，每行板應通縫1/2板長，一部分最少通縫不可以低於100。
5、安裝固定卡
(1)固定不動卡在xps擠塑板粘帖8小時後漸漸地安裝，並在之後24鐘頭內進行。按設計規定的地方用手鑽開孔，直徑10，鑽進底層牆面多方面約為60，固定卡錨入底層牆面的多方面約為50，以保證堅固靠譜。
(2)固定卡數量按設計概念規定設定。
(3)自攻螺絲應擠緊並將橡塑製品脹大釘帽與xps擠塑板表層整齊或略擰入一些，保證膨脹釘尾端回擰，使其與底層牆面充足鋼筋搭接長度。
6、打磨拋光
(1)xps擠塑板連線處凸凹不平處運用粗打磨砂紙打磨拋光，狀態為柔和的速率，無需順著與xps擠塑板連線處正垂面的方位打磨拋光。
(2)拋光處理後立刻將xps擠塑板碎渣及灰塵用軟毛刷清除乾淨整潔。
7、作裝飾設計頂角線
(1)依據設計需要用素描排線彈出來必須做頂角線的部位，並開展水準和垂直方位校準。
(2)凹頂角線應用打槽器將xps擠塑板切割成凹口，xps擠塑板凹口超薄處不小於15 。
(3)凸頂角線應按設計方案規格鐳射切割後，線上角及相匹配xps擠塑板雙面刷防水膩子一道，再塗滿專用型粘結劑，使其黏貼堅固。
8、抹下層環氧砂漿
(1)聚合物砂漿的配備同專用型粘接劑。
(2)將配備好的環氧砂漿勻稱的塗擦在xps擠塑板上，薄厚為2。

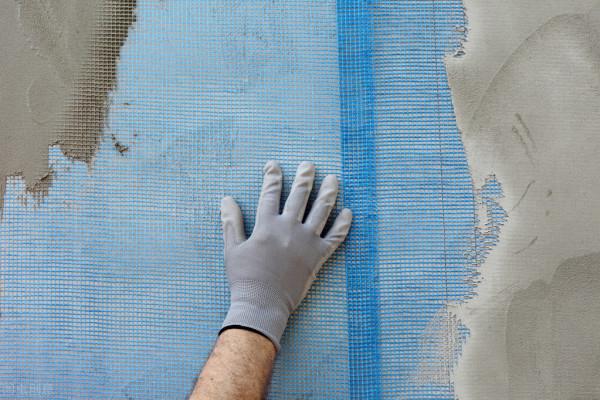

9、壓進耐鹼網格布
(1)網格布應按工作臺面的寬度規定剪裁，並應空出鋼筋搭接總寬。耐鹼網格布的剪裁應順經維方向開展。
(2)在窗門等洞邊周邊耐鹼網格布翻包，四角均應額外一層耐鹼網格布加強，一整張耐鹼網格布應在洞邊附近翻包及額外耐鹼網格布以上。
（3)在洞邊及耐鹼網格布翻包位置的xps擠塑板正臉和側邊，均擦抹環氧砂漿(只容許這裡的xps擠塑板端邊抹環氧砂漿)。將事先甩出來的耐鹼網格布沿板厚旋轉，並壓進抹面砂漿中。
(4)將一整張耐鹼網格布沿水平方向伸直繃平，留意將耐鹼網格布內曲的一面衝裡，用刮尺在正中間往上、下兩側將耐鹼網格布抹平，使其緊靠。耐鹼網格布水平方向鋼筋搭接總寬不小於100，豎直方位鋼筋搭接尺寸不小於80，鋼筋搭接處用環氧砂漿填補最底層水泥砂漿的缺口處，不可使耐鹼網格布褶皺、牆面空鼓、翹邊。
(5)在凸凹頂角線處，應將價漲量耐鹼網格布埋進最底層環氧砂漿內，將一整張耐鹼網格布在價漲量耐鹼網格布以上，鋼筋搭接總寬80。
(6)在牆面陽角線處兩邊耐鹼網格布雙重繞角互相鋼筋搭接，各側搭接總寬不小於200。
10、抹整體面層環氧砂漿
(1)抹完最底層環氧砂漿並壓進耐鹼網格布後，待水泥砂漿凝結至表層不沾手時，逐漸抹整體面層環氧砂漿，收面薄厚以遮住耐鹼網格布為標準，使環氧砂漿總薄厚為2.5—3.0。
(2)為提升牆體耐衝擊工作能力，應提升一層耐鹼網格布，並依照前二項工藝流程開展兩側，環氧砂漿總厚約為3.5—4.0。
11、建築變形縫、界格縫處工程施工
(1)牆面建築變形縫的合金蓋縫板應在xps擠塑板黏貼前按設計方案精準定位並與底層牆面固定牢固。
(2)在合金蓋縫板與xps擠塑板結合處及界格相接處封堵用炮高壓聚乙烯實心圓棒，其直徑應是縫寬的1.3倍，分2次置入聚氨酯塗料，深層為縫寬的50—70%
(3)聚氨酯塗料的作業應特別注意不必環境汙染兩側xps擠塑板整體面層。
12、飾面板層的工程施工
(1)飾面板層選用水溶彈力棉建築塗料時，工程施工前要修復環氧砂漿高低不平處，並且用水砂紙打磨拋光，隨後開展塗料施工。
(2)飾面板層選用牆磚時，粘接劑及填縫水泥砂漿應選用專用型瓷磚粘結劑。
13、修復孔眼
(1)當鋼管腳手架拆卸後，應立即對孔眼開展修復。對牆面孔眼用同樣的底層牆材開展填充，並且用1：3混合砂漿抹平。
(2)依據孔眼規格鐳射切割xps擠塑板並打磨拋光其邊沿一部分，使之能嚴實封填於孔眼處。並在xps擠塑板雙面刷防水膩子一道。
(3)待孔眼混合砂漿凝結後，將xps擠塑板反面塗10厚的專用型粘接劑，將xps擠塑板塞進洞中，留意不要在四周邊緣塗專用型粘接劑。
(4)剪裁總面積能遮蓋全部修復地區尺寸的耐鹼網格布，並與附近耐鹼網格布鋼筋搭接80。
(5)擦抹最底層環氧砂漿，埋進修複用的耐鹼網格布，待表層不粘手時，再塗整體面層環氧砂漿，薄厚應與附近一致。
五、產品質量檢驗規範
1、確保新專案
(1)xps擠塑板、耐鹼網格布的規格型號和各類效能指標，環氧砂漿配備原材料的品質務必符合規定。
(2)xps擠塑板務必與牆壁黏貼堅固，無鬆脫和虛粘狀況。
(3)環氧砂漿與xps擠塑板務必黏貼密切，無脫層、牆面空鼓、整體面層無爆灰和縫隙。
2、基本上新專案
(1)每片xps擠塑板與底層面的總黏貼總面積為30—50%
(2)固定卡脹塞一部分進到構造牆面不小於50。
(3)xps擠塑板撞頭縫不抹粘結劑。
(4)耐鹼網格布應超過鋪貼，壓粘密實度，不可以有牆面空鼓、褶皺、翹邊、露出等狀況，水平方向鋼筋搭接總寬不小於100，豎直方位鋼筋搭接總寬不小於80。
(5)環氧砂漿薄厚不適合超過4，首層不得超過5。
