自 1976 年夏天以來，世界各地的短波通訊開始受到，一種頻率為每秒 10 個脈衝的典型爆震訊號干擾，干擾了許多國家的談判和廣播。，訊號是“浮動的”——在一個頻率下工作幾分鐘後，它會切換到另一個頻率。造成的神秘和不便導致許多國家的軍隊試圖尋找源頭。原來，它位於蘇聯的深處。由於該訊號——當時綽號為“俄羅斯啄木鳥”——週期性地侵入為航空保留的頻率，向蘇聯宣佈抗議有的美國、英國和加拿大。蘇聯回答說它對任何訊號一無所知。
時間過去了，但情況並沒有改變——儘管測向結果，蘇聯完全拒絕承認訊號源的存在。以至於無線電愛好者試圖自己將其淹沒，以反相傳輸類似的訊號。但事實證明，啄木鳥正在以難以想象的力量敲擊——訊號如此強大。
西方媒體和政客對啄木鳥提出了各種各樣的假設——它是俄羅斯控制天氣或影響民眾思想的秘密武器。聽起來很瘋狂，但最有趣的是，從科學的角度來看，作為第一個近似值這很可能是真的。在許多國家，已經進行了關於強電磁輻射對大腦功能和人類行為的影響的實驗。關於尼古拉·特斯拉的高能實驗對大氣過程可能產生的影響，至今仍有傳說。因此，鐵幕後最強大的短波輻射可能是一種心理天氣武器的想法很快被最嚴肅的軍事和科學組織接受並分析。
1986年，訊號從空中消失。最有可能的是，在衛星情報的幫助下，外國情報機構更早地找到了它的來源，但這些資訊隱藏在他們的檔案中。在那些年的所有蘇聯地圖上，在源頭大致所在的地方。

直到蘇聯解體，公眾才知道為什麼蘇聯從來不承認“俄羅斯啄木鳥”的存在。絕對不可能說“是的，抱歉，我們在這裡打擾您了”，這絕對不可能：訊號源是完全機密的超視距雷達站“Duga”，位於烏克蘭森林 - “切爾諾貝利-2”和“柳貝赫-1”物體的複合體。根據各種資訊，該電臺在 5-28 MHz 範圍內執行。它是導彈襲擊預警系統的一部分，並透過北極“照耀”了美國部分領土。

做什麼的？

為什麼蘇聯需要一個能夠觀察地球另一端的強大雷達站網路？讓我們簡要回顧一下以前的歷史事件。
1949年，北約集團成立，是為了與蘇聯進行軍事對抗。除了他，還有很多其他國家可以稱為美國的盟友。因此，到 1960 年代初，蘇聯被一個完整的空軍基地網路所包圍，原子彈運載機不斷執勤。例如，1961 年，美國戰略空軍司令部 SAC 擁有大約 1,700 架轟炸機，其中大約 600 架是戰略 B-52，大約 1,000 架是 B-47。這還不包括大量的輕型 F-100，這些輕型 F-100 應該使用Mark 28炸彈從蘇聯周圍的空軍基地起飛. 在海上，蘇聯受到美國潛艇用北極星核導彈的威脅。有幾十枚發射井導彈。
1961 年，參謀長聯席會議向肯尼迪總統提供了在 JSCP 處決事件中敵人損失的估計：在蘇聯，轟炸後的頭幾個小時內應該有 2.75 億人死亡，另外還有 5000 萬人在六個月，由於放射性沉降。由於對東歐目標的襲擊在頭六個月內將有另外 1 億人死亡。列寧格勒和科拉半島、芬蘭的完全滅絕和部分假定瑞典。總體而言，在北約和華沙條約組織以外的國家，預計還會有 1 億人遭受損失。而且，如蘇聯的幾艘導彈運載船衝破他們，美國人估計他們自己的損失只有幾千萬人。那時還沒有
“核冬天”和“核秋天”的理論。以及能夠計算大陸之間放射性沉降物轉移以及燃燒森林和城市產生的大量灰塵、煙霧和煤煙對大氣的影響的超級計算機。

超越地平線

無線電波沿直線傳播。由於地球是圓的，平行於地表發射的射線將切向射入天空。電離層的美妙之處在於它能夠反射 3-30 MHz 範圍內的短波。這一特性構成了超視距雷達的基礎：波以略微向上的角度發射，其中一小部分從電離層彈跳，就像一個球從牆上“落”到表面並被反射回來. 這樣的想法是1947年由工程師尼古拉·伊萬諾維奇·卡巴諾夫在世界上首次提出的，他提出用這種方式來跟蹤高空飛行的飛機，即戰略轟炸機。

如果訊號從電離層反射一次，這稱為單跳雷達，有時也稱為多跳雷達，此時訊號被反射兩次或三次。一次“跳躍”大約等於 3000 公里。
主要困難在於目標反射的訊號比行星表面反射的訊號弱得多。直到 1960 年代，科學和工業基礎才有可能製造出第一批超視距雷達原型。在他們的幫助下，不僅可以跟蹤轟炸機，還可以跟蹤彈道導彈的發射，這些導彈留下了電離痕跡。儘早發現這一點對我們來說非常重要，以便有時間提醒我們自己的戰略部隊並進行報復性打擊。
1972 年，作為綜合導彈攻擊預警系統概念的一部分，決定同時開始建造多個不同型別的雷達站，包括 5N32 Duga 的兩個站 - 一個靠近切爾諾貝利，第二個在阿穆爾河畔共青城附近。同年，切爾諾貝利站開工建設，1976年投入運營。
“俄羅斯啄木鳥”出現在空中，開始錘擊。

雷達訊號
雷達站建在離切爾諾貝利核電站不遠的地方：由於訊號在 3000 多公里和返回過程中的巨大損失，需要提供巨大的脈衝功率。接收天線複合體 - Chernobyl-2 - 消耗約 10 MW，發射機 - Chernihiv 地區的 Lyubech-1 - 消耗的估計差異很大，從每個脈衝 8 MW 到 160 MW。
Duga 站 - 在烏克蘭和遠東 - 透過北極封鎖了美國的整個領土（在圖中，Nikolaev 附近的實驗性 Duga-N 向“發光”，這證實了該專案的有效性跟蹤在拜科努爾發射）。每個站的視角為 50-75 度，取決於沿訊號路徑的電離層的當前狀態。

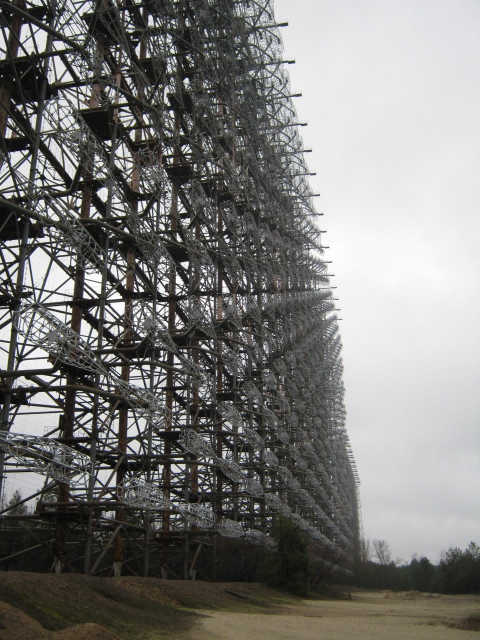

遠東站直到今天都沒有幸存下來，還有 Lyubech-1 天線綜合體。發射天線是根據相控陣（PAR）原理構建的。它們是 85 m 高的鋼結構的鏤空“牆”。但直到今天（大部分）切爾諾貝利 2 號接收天線複合體倖存下來，他們沒有時間將其切割成金屬。該物件的範圍令人印象深刻。

該電臺在 3.26-17.54 MHz 範圍內執行。“牆”下部（90 m 高，約 250 m 長）接收到較高頻率的訊號，第二個（140 m 高，約 450 m 長）接收到較低頻率的訊號。

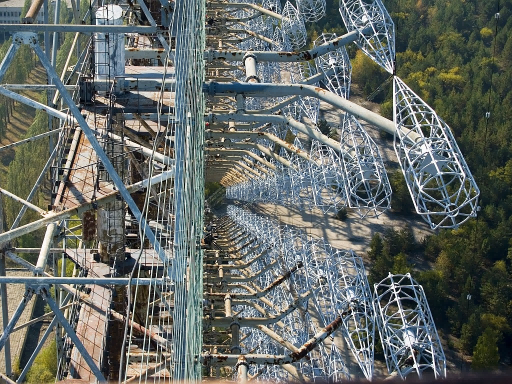

接收天線也是巨型相控陣。

PAR 段 - 發射器：

此外，附近還建造了 Krug VNZ 天線複合體（往復傾斜探測站），這是一個 300 米長的環形天線，由 240 個天線組成，高 12 m

，在大氣中衰減最少。這使得調整主要 Duga 天線的當前引數成為可能，以便它們只接收自己的反射訊號。出於其預期目的，沒有使用“圓圈”，偶爾會對其進行實驗。
遺憾的是高緯度的電離層非常不穩定，雙跳路線上的訊號損失和失真非常高。
經過軍方與開發商和製造商之間的長期討論，他們開始尋找在地球極地工作時提高站點效率的方法。1983 年，切爾諾貝利 2 號開始進行現代化改造，計劃於 1986 年底完成。切爾諾貝利附近的“杜加”號開始自信地探測到距離 7-9 千公里的“太空梭”和洲際導彈的發射。特別是，即使是 1986 年 1 月的挑戰者號爆炸也被記錄在案。然而，他們未能完成現代化改造——4 月 26 日，位於雷達站以北僅 9 公里的切爾諾貝利核電站發生爆炸。駐軍和文職人員被疏散。第二年，在多次嘗試對該地區進行淨化失敗後，最有價值的裝置被拆除並帶到了第二個“杜加”。但是，儘管在 3000 公里距離內探測飛機取得了良好的效果，但蘇聯國防部已經對超長超視距雷達失去了興趣——衛星系統被認為是一種更有前途的手段。1989 年，遠東站被解除戰鬥任務，並在 1990 年代後期被鋸成廢品。
世界上第一臺超長超視距雷達的歷史就此結束。今天，人們普遍認為，該專案失敗的原因是一個非常大膽的想法，很難在那些年的技術上實施。也許，到 1990 年代初，Duga 可能會被記起，特別是因為現代化工作進行得非常艱鉅。該計劃的總成本約為 6 億盧布，其中約 1.5 億盧布用於切爾諾貝利二號的建設。相比之下，在 1980 年代中期，一艘949A 型核攻擊潛艇（庫爾斯克號）的成本為 2.26 億盧布。
