前言：據坊間訊息，今年3月份，NVIDIA計劃將旗下頂級算力顯示卡-------大核心A100也做成礦卡，命名為CMP 220HX，以太坊算力將高達210MH/s，預計價格也要超3000美元。
但到9月份，它出現了CMP 170HX，也叫閹割版的220HX。
外觀方面：
1.顯示卡被動散熱，需要大風量暴力風扇解決核心散熱問題
2.造型和A100基本相同，但少了Tesla的精緻；
3.雙卡槽厚度。
4.CPU 8pin插口，需要轉接線 。
直接上圖：

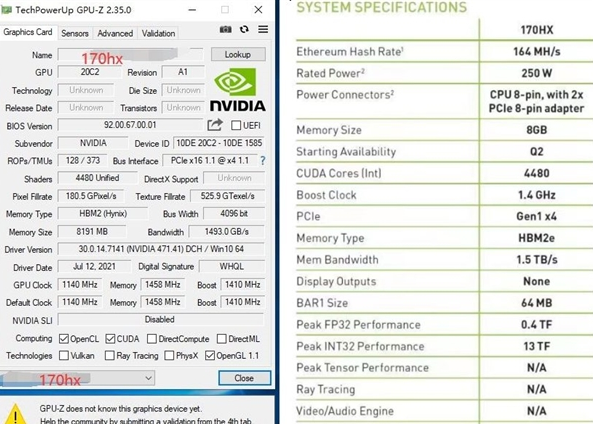

GPU-Z可以識別出基本引數，同時對比官方規格表，大致能對應起來。
實測使用ETHASH演算法測試，預設狀態下算力為164MH/s，此時功耗250W，但核心頻率對溫度相當敏感，核心溫度超過70℃就開始降頻，算力掉到150多。
那麼下面我們來對170HX進行拆解：
拆掉背板螺絲
背板拆掉後，內部還是相當精緻的。超大的全銅散熱元件為核心散熱。
貼上定製的導熱膏

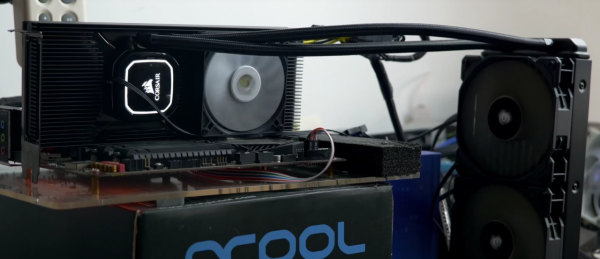

改裝完成，上機測試一下
沒有暴力風扇，噪音值46.5（參考人說話60多分貝，相當於靜音了）
85%功耗，不到200瓦的功耗，算力可以達到162。溫度也控制在相當理想的範圍內：室溫24℃的情況下，核心不到40℃。視訊記憶體62℃。相當驚豔了。
