智慧翻譯筆一直是部分特定人群的剛需產品，小到孩子學習大到個人工作大家都會有想要藉助翻譯工具來方便自己的學習工作的需求。
2021年11月蛋小蛋智慧掃譯筆正式上市。產品追求“低價高質”的理念，售價僅為299，目前產品主要解決了市面上同價位產品在面對特別文字載體時出現的無法識別的情況。蛋小蛋目前支援紙質書籍掃描、電子產品螢幕掃描以及包裝盒掃描，基本能滿足生活中需要用到翻譯筆的地方。同時，產品還支援音訊的儲存和錄製播放功能。
我愛音訊網近日拿到了最新的蛋小蛋智慧掃譯筆產品並對其進行了拆解研究，以下是產品拆解圖以及元件介紹。
一、蛋小蛋智慧掃譯筆開箱
蛋小蛋產品外包裝採用純白色的簡約設計，正面展示了產品的線條模型，模型上標有“詞典筆·翻譯機”其中“翻譯機”字型顏色標紅，產品名稱下面是簡單的產品介紹語“哪裡不會掃哪裡”。整體給人極簡，高階的感覺。
包裝盒背面上側是產品的功能介紹，產品功能包含了“WiFi上網、掃描翻譯、語音翻譯、英漢查詞、Ai問答百科、海量詞庫、生詞收藏、智慧閱讀以及標準發音。”
包裝功能區的下方，自上而下分別是，產品名稱智慧掃譯筆、 檢驗合格標識、警告語、包含了防偽碼和二維碼的蛋小蛋產品貼紙，描述了產品規格：S730-Y詞典筆；屬性：S藍色；製造商：深圳市鑫鴻博玖玖科技有限公司；執行標準：GB/T13837-2012。
包裝盒內的配件有：紙質說明書*1、合格證*1，白色充電線*1。

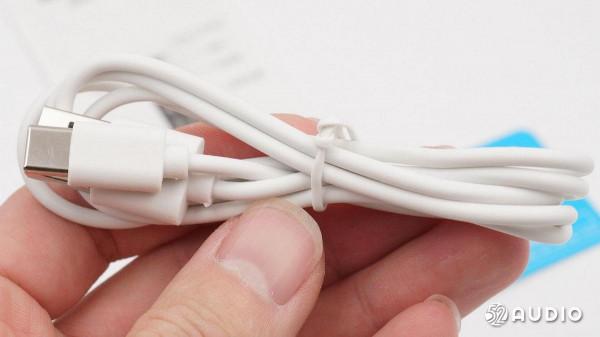

Type-C介面資料線一條。
翻譯筆正面一覽，配備一塊1.9英寸高畫質觸控式螢幕，出廠帶有保護膜。

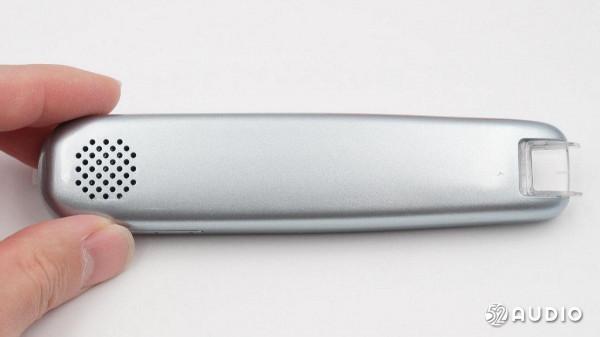

產品背面一覽，整體呈金屬銀顏色，尾部有圓形揚聲器開孔。

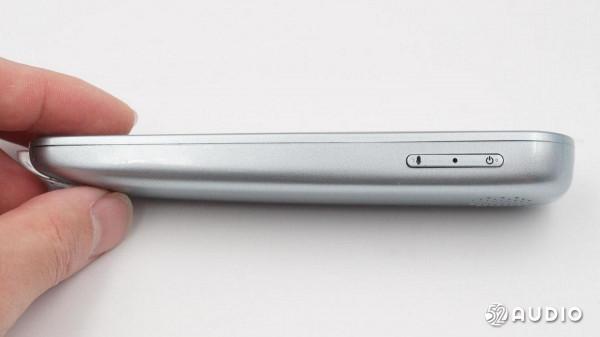

產品側面特寫，配有麥克風鍵和電源鍵。
揚聲器開孔特寫。

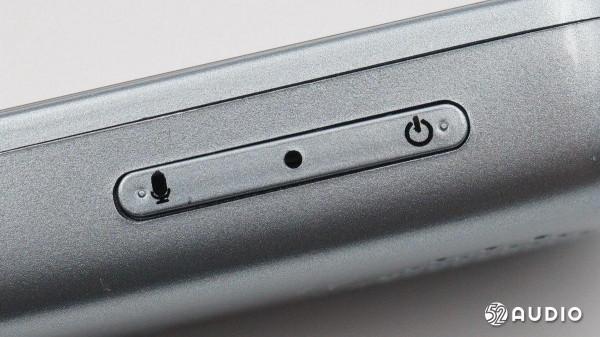

麥克風鍵，電源鍵特寫。

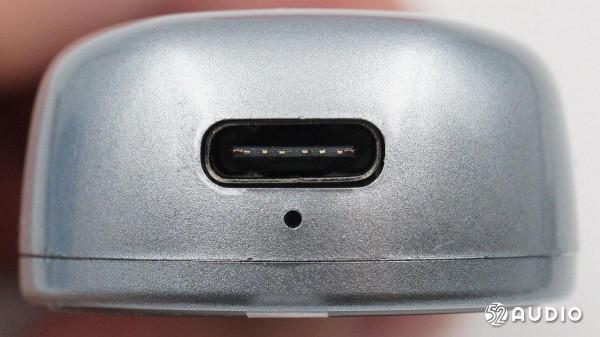

Type-C充電口特寫，下方是指示燈開孔。
高dpi感光筆頭特寫，筆頭為塑膠材質，兩頭尖中間凹。
筆頭採用可活動設計，上下收縮。當筆尖下壓後觸發掃描元件工作。

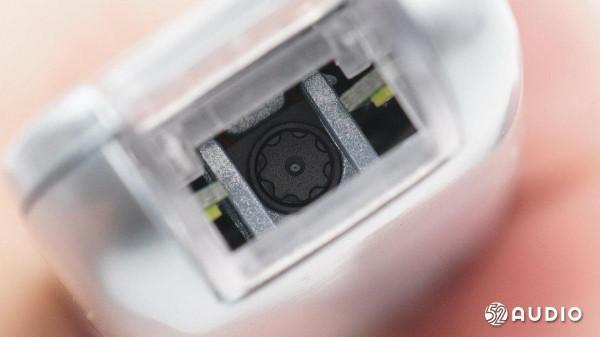

掃描筆筆頭內部攝像頭和白色補光LED特寫。

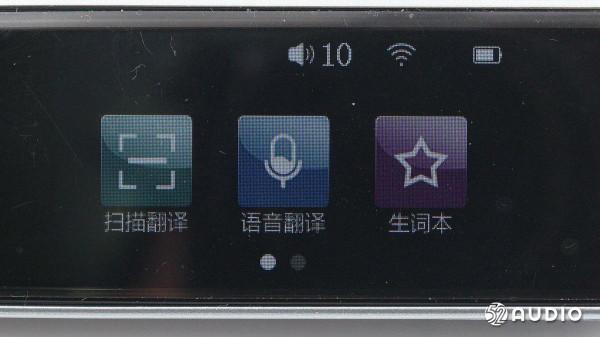

螢幕顯示效果展示，螢幕為1.9英寸的高畫質螢幕。
我愛音訊網採用ChargerLAB POWER-Z KM001C行動式電源測試儀對蛋小蛋智慧掃譯筆進行測試，充電時額定電壓5.2V，電流0.4A，充電功率2.09W。
二、蛋小蛋智慧掃譯筆拆解
蛋小蛋智慧掃譯筆內部結構拆卸一覽。

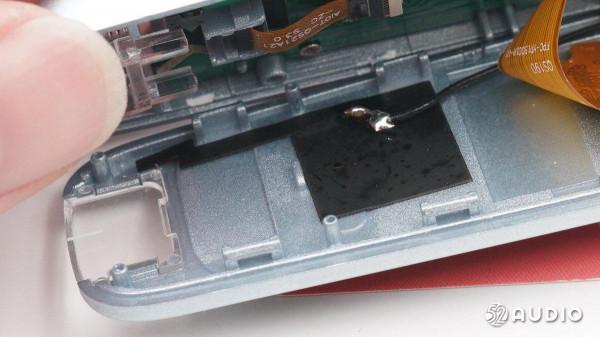

翻譯筆殼體拆卸一覽，殼體與蓋子透過卡扣和凸柱連線，黑色貼片為無線天線。
殼體完全拆卸一覽。
觸控式螢幕的排線特寫。

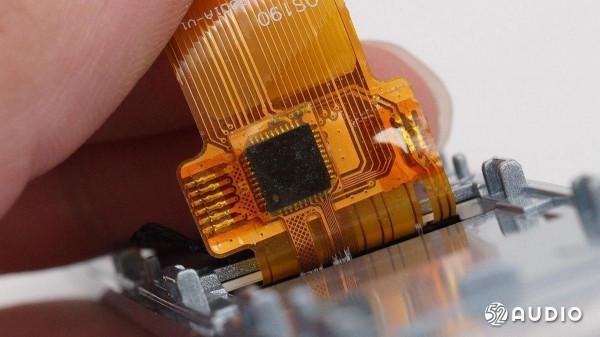

觸控式螢幕排線上的晶片特寫，無絲印。
電路板整體一覽。

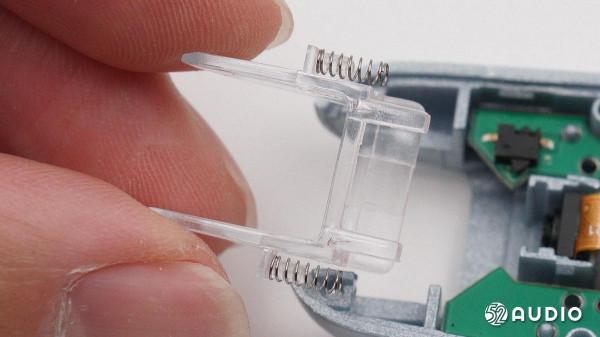

dpi感光頭拆卸特寫，尾部帶有彈簧。
檢測感光筆頭的開關特寫，按下筆頭會觸發開關開始掃描字型。
揚聲器與電池透過插頭連線到主機板。
揚聲器安裝位置特寫。殼體中有專門安裝揚聲器的位置，安裝位置外圍有筋板定位。

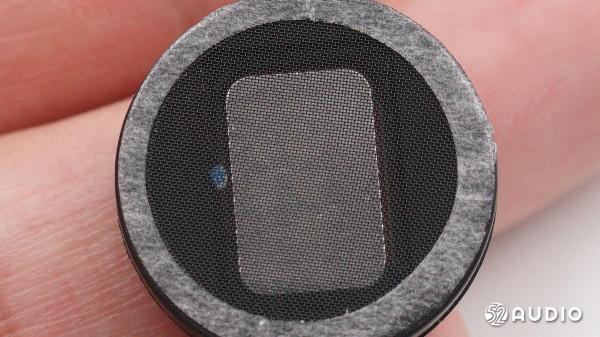

揚聲器拆卸圖，採用雙面膠加海綿貼上。

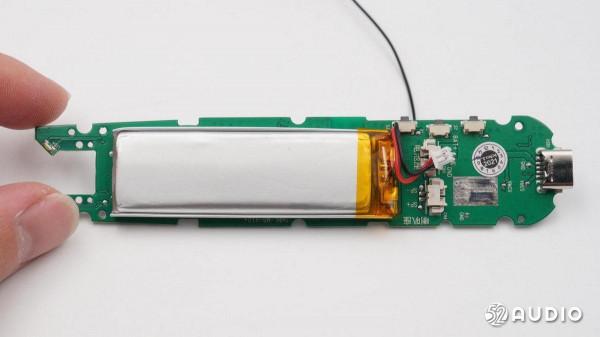

電池與主機板一覽。

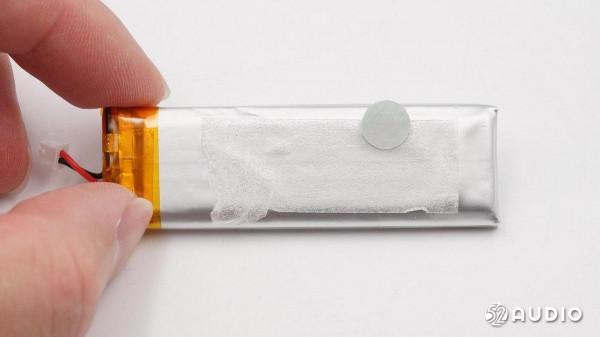

蛋小蛋翻譯筆電池特寫，背部採用雙面膠與主機板粘合。
電池上的電路保護板，上面有保護IC和MOS。
產品主機板背面一覽。
pcb板上的微動按鍵。

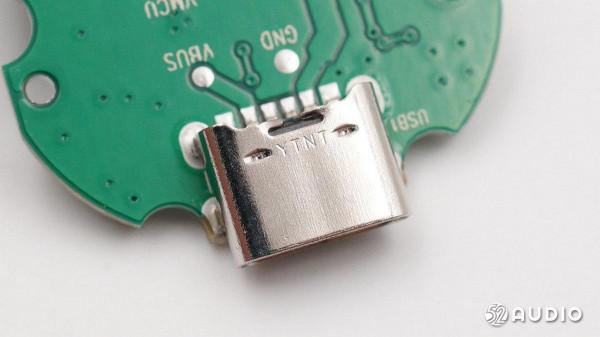

USB-C母座特寫，過孔焊接。
產品pcb電路板筆頭處LED燈特寫。

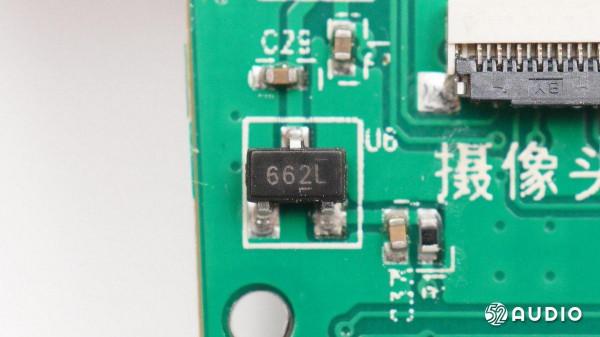

絲印662L的三端穩壓。

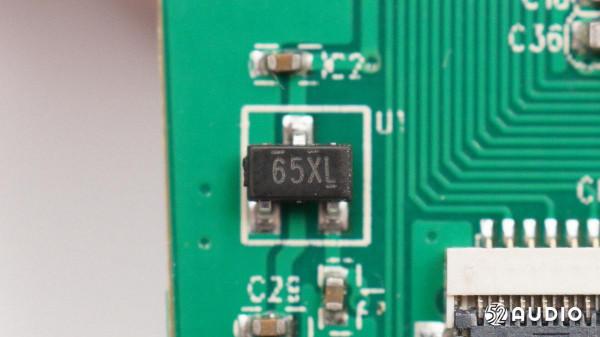

絲印65XL的三端穩壓。
絲印LB2K，4XXK兩個線性穩壓晶片，將電池電壓降壓為各個晶片供電。

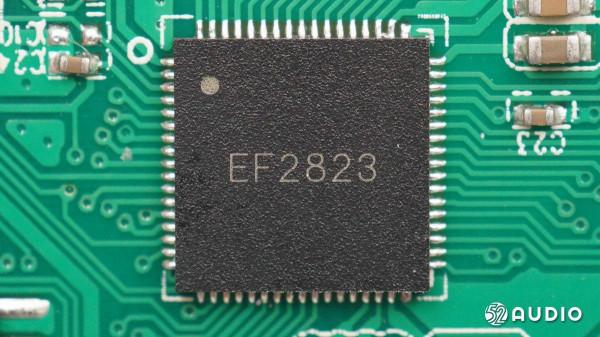

絲印EF2823的主控晶片，定製型號，支援無線連線。

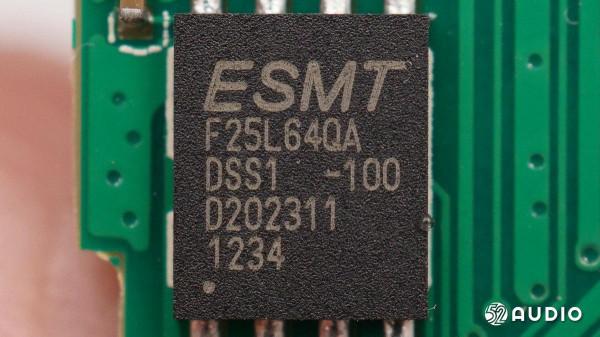

晶豪ESMT的F25L64QA儲存器，8MB容量，3V供電。支援標準序列介面外圍介面（SPI）和雙/四SPI。支援10萬次程式設計和擦寫。
晶豪ESMT的F25L64QA儲存器詳細資料。

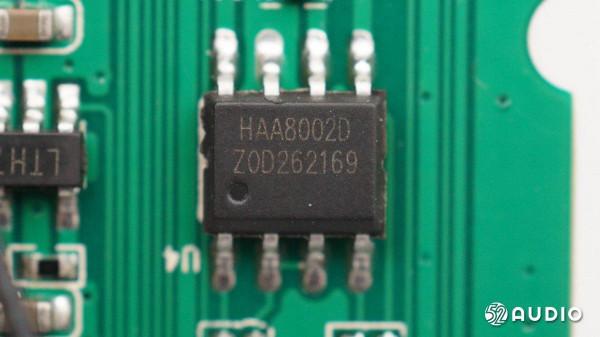

海櫟創-HYNITRON的HAA8002D是2.4W 單通道 AB 類音訊功率放大器。具備低底噪，低失真度的特性，同時擁有POP-click抑制功能，關機電流小於1uA，過熱保護功能。
充電晶片絲印LTH7，實際型號為4054。是一款完整的單節鋰離子電池採用恆定電流/恆定電壓線性充電IC。其 SOT封裝與較少的外部元件數目使得 PL4054 成為行動式應用的理想選擇。
絲印A7H的MOS管。

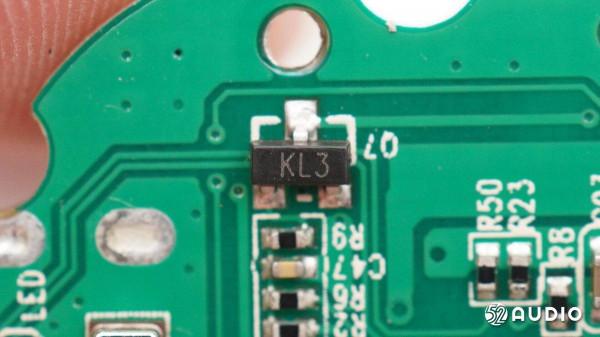

絲印KL3肖特基二極體。
絲印MB39 R116的MEMS麥克風，用於拾音。
蛋小蛋智慧掃譯筆拆卸全家福。
三、我愛音訊網總結
蛋小蛋智慧掃譯筆採用人體工學外觀，外殼平面放置螢幕，一端為揚聲器，另一端為攝像頭配合白色LED組成的掃描結構。塑膠外殼表面金屬化處理，有一種金屬的感覺。掃譯筆採用觸控式螢幕幕加按鍵組合操控形式，使用方便。支援無線連線功能，官方提供系統韌體的更新以及詞典庫的更新，保證產品的使用體驗以及產品生命週期。
