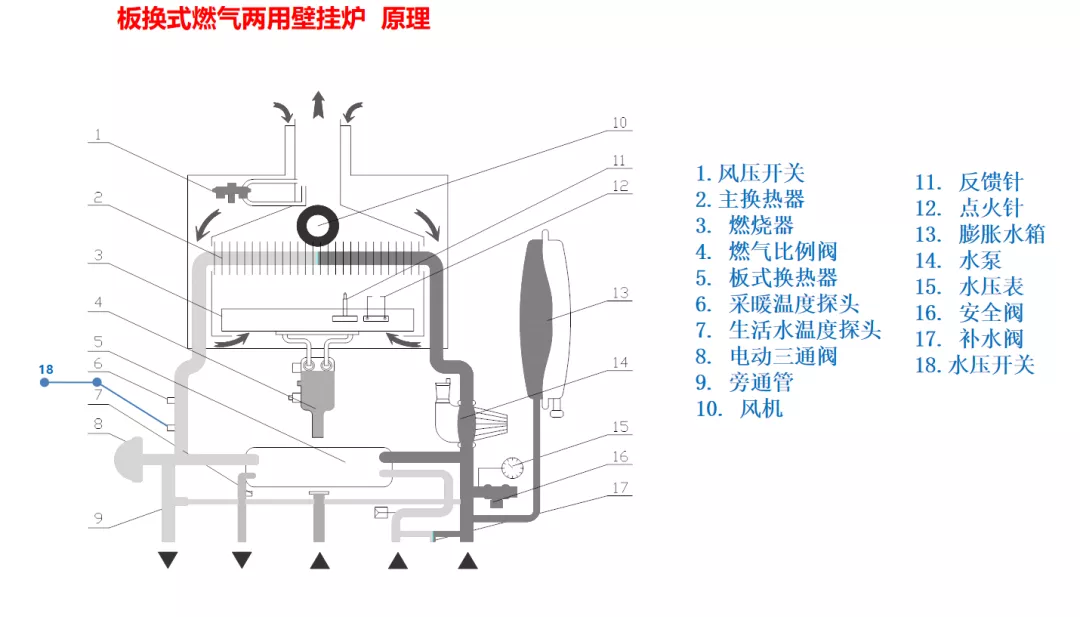

目前主流的板換式燃氣壁掛爐結構大致如下：
整體結構可以分為三大模組
水路模組：
採暖水模組：水泵，主換熱器，電動三通閥，安全洩壓閥，膨脹水箱，水壓表，壓力開關，壓力感測器
生活水模組：水流感測器，水流開關，板式換熱器，水限制器
燃燒模組：
燃氣閥，燃燒器，點火針，感應針，風機，同軸煙管，過熱保護裝置，
控制模組：
控制器，點火器，顯示器，採暖溫度感測器，生活水溫度感測器，過熱保護裝置，風壓開關
關鍵部件

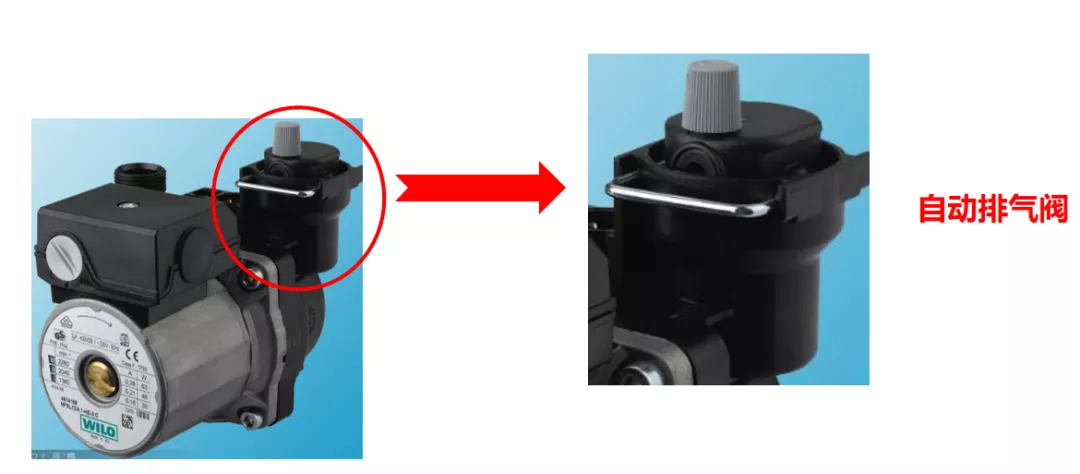

一、水泵
功能：
1. 提供動力，形成迴圈水流
2. 自動排除空氣
工作原理：
220V電源驅動，電機軸帶動葉輪旋轉，形成水流
可能故障：
- 水泵軸卡死，無水流
- 電機或電容燒燬，無水流
- 自動排氣閥堵塞失效
二、主換熱器
功能：
高溫煙氣流經刺片間隙時加熱盤管中的水
工作原理：
材料為紫銅，導熱係數高
可能故障：
- 刺片間隙被堵塞
- 刺片及銅管被高溫燒燬
- 盤管內結垢，被堵塞
三、電動三通閥
功能：
板換式採暖爐水路切換
工作原理：
220V電壓，電機驅動頂杆，密封水路
可能故障：
- 電機燒燬
- 彈簧卡死，密封不緊
- 壓差膜破損，水壓開關不動作
四、安全洩壓閥
功能：
3bar洩壓，防止壓力過高。預衝壓力3±0.3bar
工作原理：
彈簧密封
可能故障：
1. 密封墊被雜物卡死，漏水
五、膨脹水箱
功能：
緩衝迴圈系統壓力。（預衝壓力1.0±0.1bar）
工作原理：
雙腔體結構
可能故障：
- 皮膜破損
- 氣腔漏氣
六、水壓表
功能：
顯示採暖系統水壓
工作原理：
機械原理
可能故障：
- 損壞，無法顯示水壓
七、壓力開關
功能：
檢測採暖水流訊號
工作原理：
隔膜式觸點開關，常開型
可能故障：
1. 不閉合，不產生訊號
八、壓力感測器
功能：
1. 檢測採暖系統水壓值
2. 檢測是否有采暖水流
工作原理：
壓敏電阻
可能故障：
1. 電路損壞，無壓力訊號或壓力無窮大

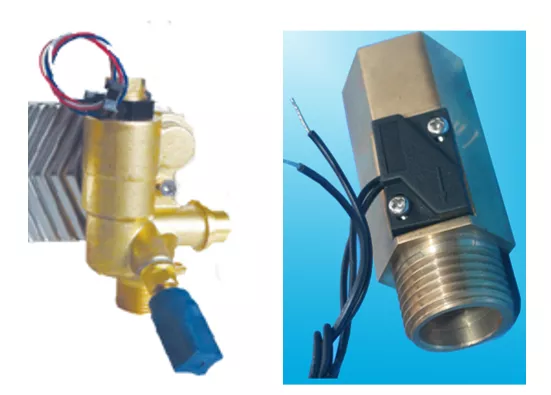

九、水流感測器
功能：
1. 檢測有無生活水流量
2. 檢測生活水流量大小
工作原理：
霍爾感測器，將水流訊號轉化為頻率訊號
可能故障：
- 水輪被雜質卡住，無水流訊號
- 太久沒用卡住，無水流訊號
- 霍爾元件損壞
十、水流開關
功能：
檢測有無生活水流量，但不檢測水流量大小。
工作原理：
金屬簧片觸動，產生通斷訊號。
可能故障：
- 閥芯被雜質卡住，無水流訊號
- 太久沒用卡住，無水流訊號

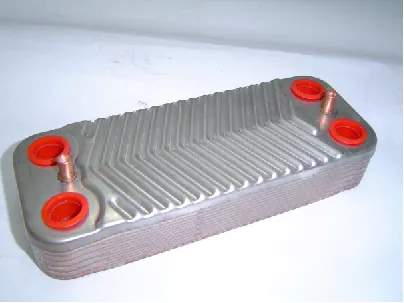

十一、板式換熱器
功能：
加熱生活水
工作原理：
內含兩個水路通道，分別為生活水通道和採暖水通道，以高溫採暖水加熱生活水。
可能故障：
- 外漏
- 內漏
十二、水限制器
功能：
水壓過高時，限制水流量在某個值
工作原理：
機械零件，限流圈擠壓變形
可能故障：
- 限流圈破損

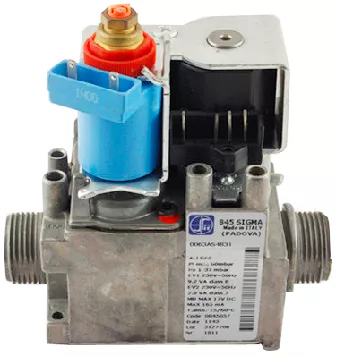

十三、燃氣閥
功能：
- 開關燃氣
- 比例調節燃氣流量
- 穩壓
- 設定最大及最小燃氣流量
工作原理：
- 電磁閥開關燃氣
- 電流控制燃氣閥開度
- 機械穩壓
可能故障：
- 漏氣
- 電磁閥損壞，不開或不關
- 橡膠膜破損

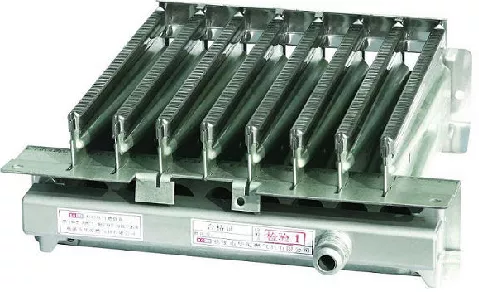

十四、大氣式燃燒器
功能：
- 混合空氣和燃氣
- 燃氣分流
- 燃氣燃燒
工作原理：
機械結構件，2kW/片，噴嘴Φ1.1~1.35mm
可能故障：
- 噴嘴被堵塞，火焰不傳遞或不均勻
- 噴嘴被堵塞，點不著火
- 火孔被堵塞，火焰不均勻或不傳遞
- 回火燃燒，燃燒器變形，煙氣超標
十五、點火針
功能：
點火針兩極之間由於高壓電產生火花，點燃燃氣。
工作原理：
兩電極之間高電壓產生電火花
可能故障：
- 點火針被燒斷，點不著火
- 點火針被氧化腐蝕或堆積燃燒產物，點不著火
- 點火針高溫變形，點火距離變大或短路，點不著火
十六、感應針
功能：
檢測有無火焰，或檢測火焰電流的大小。
工作原理：
火焰電流形成陽極，地線形成陰極，火焰產生時在感應針中形成電流，透過控制板的放大，檢測有無火焰訊號。
可能故障：
- 感應針被燒燬，檢測不到火焰
- 感應針被氧化腐蝕或覆蓋有燃燒產物，形成不了電流，檢測不到火焰
十七、風機
功能：
1. 燃燒前或燃燒後清理燃燒室
2. 燃燒過程中提供空氣，及排除廢氣
3. 提供文丘裡空氣壓差
工作原理：
罩極電機帶動葉輪旋轉，工作電壓AC220V。
可能故障：
- 電機燒壞不旋轉
- 電機軸有灰塵，乾燥，產生異響
- 葉輪沉積灰塵，風量減少
- 文丘裡輸出口集聚冷凝水，導致風壓開關不動作
十八、風壓開關
功能：
監測燃燒腔內空氣是否充足，以保證正常燃燒。
工作原理：
雙壓腔，微動開關觸點通斷，產生開關訊號。
可能故障：
- 皮膜破損，不工作
- 壓腔內集聚冷凝水，不工作
- 插片生鏽，電阻增大，不工作
十九、同軸煙管
功能：
廢氣排氣通道，空氣進氣通道，廢氣預熱空氣。
工作原理：
雙層金屬管道，內層排出廢氣，外層吸入空氣。
可能故障：
- 內管或外管被雜物、小動物堵塞
- 連線處密封不緊密
- 內漏
二十、控制器
功能：
控制和協調各個電氣部件工作，壁掛爐的大腦
工作原理：
電路板+程式
可能故障：
- 電流過大，元器件或電阻絲燒燬
- 受潮或老化，損壞不工作
- 過熱保護、風壓開關、溫度異常、水泵異常、燃氣閥異常，等，所有電氣零件的故障都可能與控制器有關
二十一、點火器
功能：
啟動時提供高壓電給點火針。
工作原理：
電壓放大。
可能故障：
- 燒壞，不放電
- 老化，放電量不足，點不著火

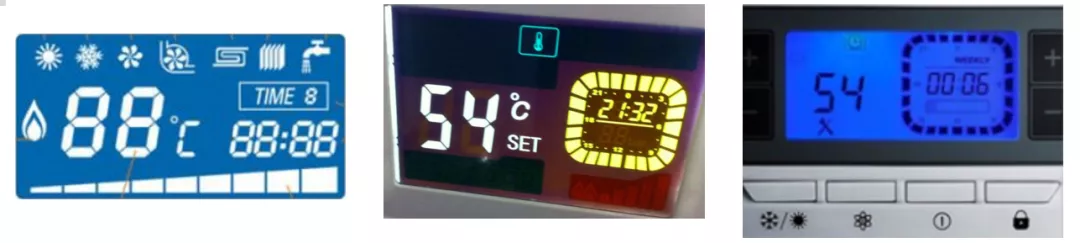

二十二、操作顯示器
功能：
- 操作設定，給鍋爐輸入訊號
- 顯示鍋爐工作狀況
- 顯示鍋爐故障狀況
工作原理：
LED屏、LCD屏、觸控式螢幕。
可能故障：
- 損壞，不顯示

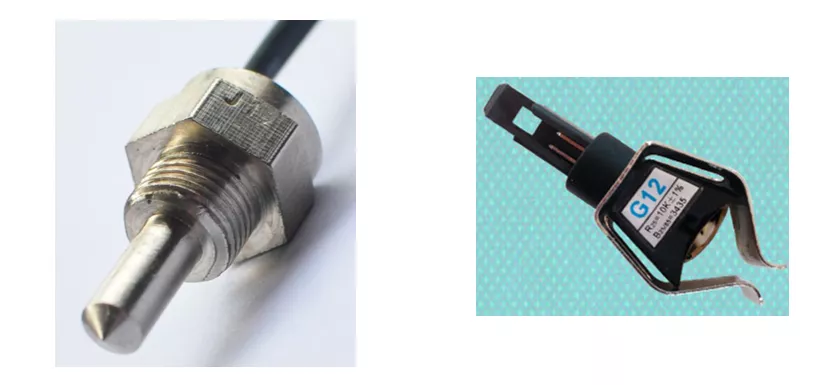

二十三、採暖溫度感測器 / 生活水溫度感測器
功能：
檢測採暖水或生活水的實時溫度
工作原理：
熱敏電阻式（NTC 或PTC）、熱電偶式
可能故障：
- 感測器失效。
- 浸沒式感測器表面結垢，水溫度控制異常。

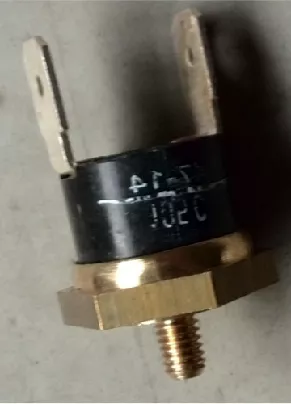

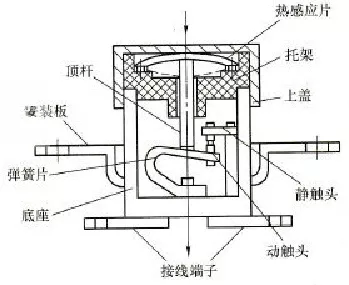

二十四、過熱保護裝置
功能：
採暖水出水溫度達到105℃時產生一個斷開訊號，強制關閉燃燒。
工作原理：
雙簧片常閉型開關
可能故障：
- 損壞，導致壁掛爐一直報過熱故障。
- 動作點偏移，導致壁掛爐誤動作。

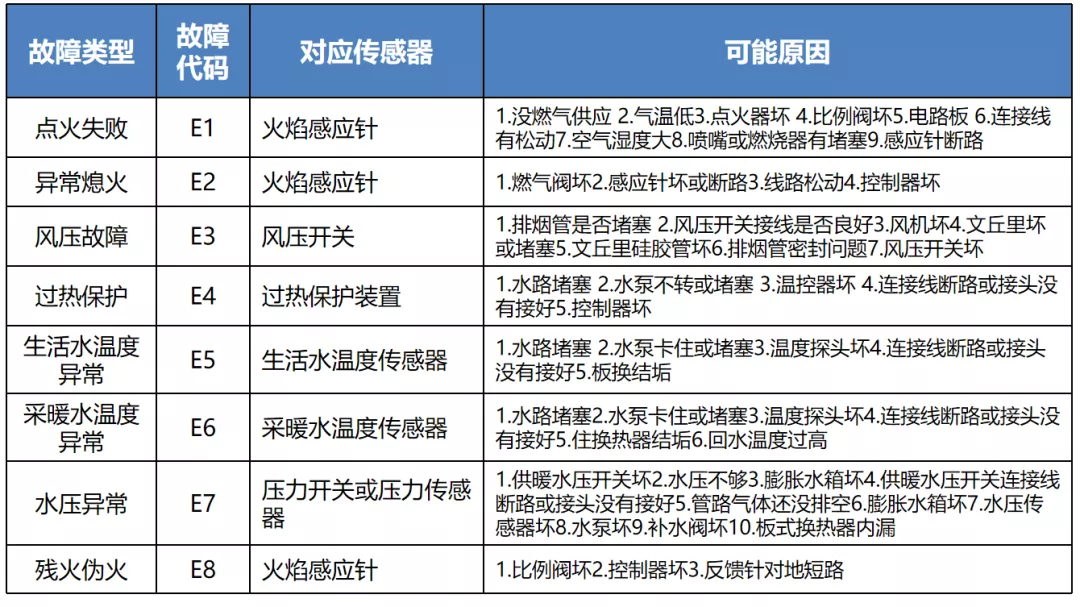

以上是燃氣壁掛爐的關鍵零部件，地暖執行過程中一些常見故障程式碼如下：
具體故障排除思路可以參考下圖：
希望以上內容能給大家帶來一點幫助。
