在一些自媒體上看到有一篇報道，稱中國科學家發現有辦法讓牙釉質再生，以後可能不用再補牙了。
作為牙醫，對此自然很感興趣。我們會不會失業啊？呵呵。還好，文末有論文原文的連結，進去看了一下。
發表在科學進展雜誌。下面就是我讀原文的筆記，分享給同行吧。
牙釉質是人體中最硬的組織，其質量的96%由不含氟的磷灰石晶體構成，通常用羥磷灰石(hydroxyapatite, HAP）作為牙釉質的礦物模型。成熟的釉質是非細胞性的，在受損後很難通生物過程自我修復，因此齲壞和牙體缺損成為世界範圍內流行的一種慢性疾病。學者採用各種方法都無法在實驗室內達到牙釉質的臨床修復，原因是自然釉質有著複雜的分層結構，無法在實驗室內大規模複製。
有證據表明生物再礦化發生在一個結晶-非結晶整合介面上(integrated crystalline-amorphous interface)。結晶礦化階段被非結晶階段所包裹，以確保晶體的持續生成。於是作者建議一個特別設計的在HAP和非結晶磷酸鈣(amorphous calcium phosphate, ACP）之間的結構，可以在體外模擬生物礦化過程，誘導釉質的再生。

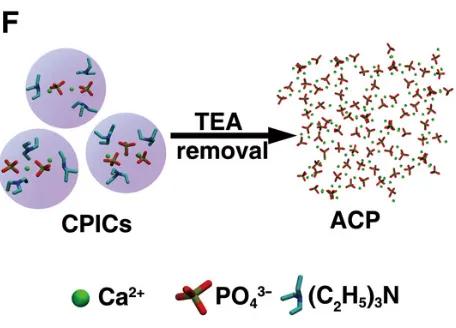

作者使用一種新的CPICs分子並去除小的有機分子以使其穩定，用它建立一個仿生的結晶-非結晶礦化介面，以誘導釉質結晶生長。

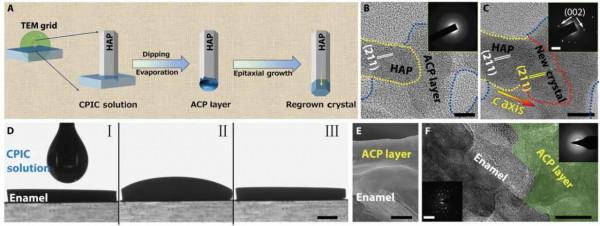

看了一下大致的過程，就是在釉質(HAP)表面用CPIC溶液處理，形成了ACP層，然後在這個ACP層上，新的HAP晶體生成了，也就是釉質生長了。
人的牙釉質結構很複雜，排列良好的釉柱交織在一起，形成特徵性的“魚鉤樣結構”(fish scale-shaped structure)，釉柱垂直於表面，而釉柱間基質(inter-rod)與釉柱成60°角。在釉質再礦化的嘗試中，無法複製這個結構。但在作者的實驗中，48h後成功複製了這個結構。實驗發現HAP的修復介面與天然釉質的結構完全相同。掃描電鏡顯示釉質修復層的厚度約2.0-2.8微米（這樣每24h的釉質修復厚度約1.0-1.4微米）。

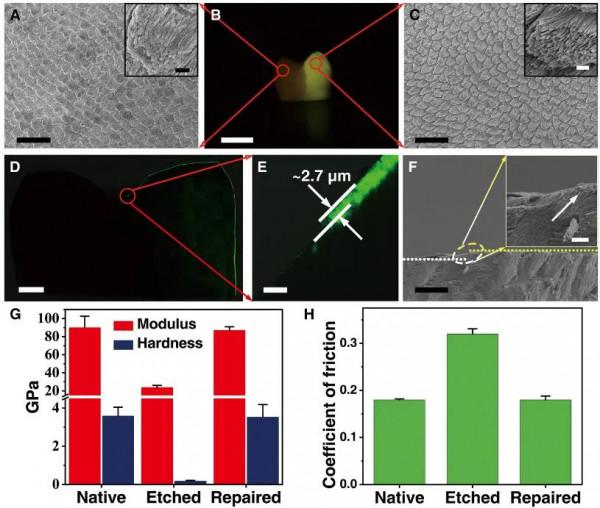

接下來在真牙齒上實驗。將一顆被被侵蝕的牙齒分成兩半，一半用nail varnish(我也不知道是啥）保護作為對照，另一半用CPICs修復處理。顯示修復層厚度可達2.7微米，高倍掃描電鏡證實HAP晶體在生長，其結構與天然牙釉質類似。
檢測修復後的牙釉質機械效能，其硬度，彈性模量都有所改善，抗酸蝕能力也增強了。討論：牙釉質修復的關鍵是精確複製其層次和結構。
下面是我的看法。讀完第一個感覺，這生成釉質的速度太慢了，1微米/天，而人的釉質厚度約2mm，完全用這種方法修復是不是要2000天，五年左右的時間？其次，如果是牙本質齲呢？最後，牙醫都知道齲壞是細菌導致的，不把齲壞搞乾淨，首先你這CPICs接觸不到釉質表面，恐怕沒用。其次就算表面修復好了，還有繼發齲的問題。所以即使不考慮速度的問題，補牙還是要來找牙醫，大家暫時不用擔心失業的問題。但是這個實驗本身蠻好的，隨著進一步的發展，修復速度的問題也不是不能突破的。關注就可以了。至於那些自媒體，就是標題黨啦。
參考文獻：
Changyu Shao, Biao Jin, Zhao Mu,et al. Repair of tooth enamel by a biomimetic mineralization frontier ensuring epitaxial growth. Science Advances 30 Aug 2019:Vol. 5, no. 8, eaaw9569 DOI: 10.1126/sciadv.aaw9569
https://advances.sciencemag.org/content/5/8/eaaw9569
