DP HDMI KVM雙屏切換器4進1出41DH概述
DP HDMI KVM切換器是為了滿足市場上顯示卡只有1路HDMI輸出+1路DP訊號輸出的電腦主機實現4臺電腦共用1套鍵盤滑鼠、2臺顯示器的需求；支援同一臺電腦主機HDMI介面與DP兩種介面同時使用，還能在同一臺主機上操作主屏、副屏，能極大的提高工作效率

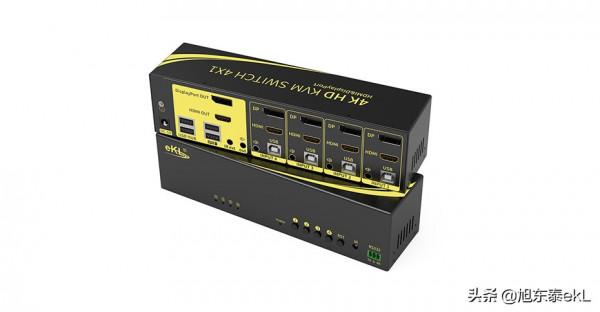

DP HDMI KVM雙屏切換器4進1出41DH
DP HDMI KVM雙屏切換器4進1出41DH特點
01、支援Windows、Mac、Linux、Android等多系統使用
02、支援USB2.0與USB1.1裝置使用
03、支援 HDMI2.0、HDCP2.2協議引數標準
04、支援 DisplayPort1.2協議 引數標準
05、支援輸入與輸出解析度高達3840*2160@60Hz YUV4:4:4
06、支援USB介面插入自動識偵測、自動掃描、電腦睡眠喚醒等功能
07、無需安裝驅動，即插即用，使用方便快捷，相容市面上大多數的無線、機械、遊戲等鍵盤滑鼠
08、可透過鍵盤熱鍵、滑鼠、面板按鍵、紅外遙控、RS232串列埠等多種方式進行訊號源輸入通道的切換
09、內部具有ESD保護功能，可支援熱插拔
DP HDMI KVM雙屏切換器4進1出41DH介面說明
DP HDMI KVM雙屏切換器4進1出41DH介面介紹

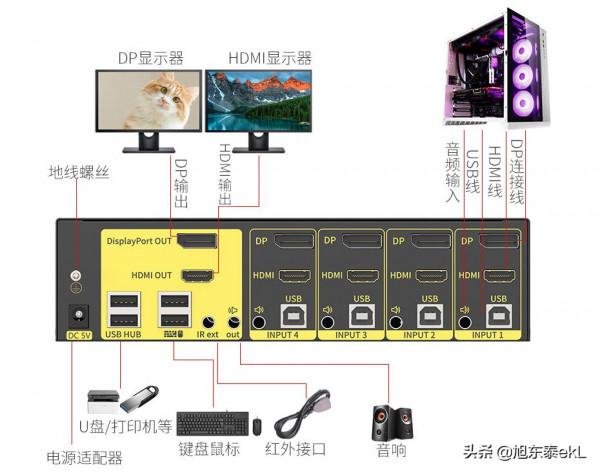

DP HDMI KVM雙屏切換器4進1出41DH連線使用示意圖
DP HDMI KVM雙屏切換器4進1出41DH連線使用示意圖
DP HDMI KVM雙屏切換器4進1出41DH切換方式
第一種切換方式：按鍵切換
直接按面板上面的①、②、③、④按鈕即可切換到對應的電腦主機
第二種切換方式：紅外遙控器切換
直接用遙控器對準KVM切換器面板或者紅外延長接收器按下對應的1、2、3、4數字鍵，即可切換到對應的電腦主機
第三種切換方式：滑鼠切換
雙擊滑鼠中間滾輪+右鍵往右進行迴圈切換；雙擊滑鼠中間滾輪+左鍵往左進行迴圈切換，操作時間需要在2.5秒內完成
第四種切換方式：鍵盤熱鍵切換
支援5種熱鍵組合：R'Ctrl/L'Ctrl/Scroll lock/Num lock/Caps lock預設為：R'Ctrl熱鍵模式
注：如R'Ctrl熱鍵模式更改為5種熱鍵模式中的任意一種後，操作時R'Ctrl鍵就需要更改為當前的熱鍵組合模式；R表示右邊，R'Ctrl表示鍵盤右邊的Ctrl鍵
附表:鍵盤熱鍵功能表
|
雙擊R'Ctrl+1~4+Enter |
切換至主機1~4 |
|
雙擊R'Ctrl+B+Enter |
蜂鳴器開啟與關閉 |
|
雙擊R'Ctrl+T+Enter |
通道輸入上電識別功能開啟與關閉 |
|
雙擊R'Ctrl+M+Enter |
滑鼠切換功能開啟與關閉 |
|
雙擊R'Ctrl+R+Enter |
復位功能開啟 |
|
雙擊R'Ctrl+S+Enter |
輸入通道迴圈切換功能開啟與關閉 |
|
雙擊R'Ctrl+S+8-999+Enter |
輸入通道迴圈切換功能時間設定 |
第五種切換方式：RS232串列埠通訊切換
附表：RS232通訊程式碼、波特率
|
串列埠設定 |
115200bps,8位資料，1位停止位，檢驗碼：None,十六進位制 |
|
輸入1 |
0x30 0x30 0x30 0x0a 0x0d |
|
輸入2 |
0x30 0x30 0x31 0x0a 0x0d |
|
輸入3 |
0x30 0x30 0x32 0x0a 0x0d |
|
輸入4 |
0x30 0x30 0x33 0x0a 0x0d |
DP HDMI KVM雙屏切換器4進1出41DH規格引數
輸入/輸出解析度：3840x2160P@60Hz/30Hz、2560x1440P@144Hz/120Hz/60Hz、1920x1080P@60Hz/1280x720P@60Hz等
HDMI協議版本：HDMI2.0
HDCP協議版本：HDCP2.2
HDMI傳輸速率：18Gbit/s
DP協議版本：DisplayPort1.2
DP最大傳輸速率：21.6Gbit/s
USB協議：USB2.0、USB1.1、USB1.0
最大工作電壓、電流：5V/800mA
工作溫度範圍：-10 to +60℃
工作溫度範圍：5 to 90%RH（無冷凝）
電源介面卡規格：AC 100V-240V 50-60Hz輸入，DC5V/1A輸出
材質：鐵殼
尺寸：220x57.2x56.6mm
重量：550g
