目前SFX電源已經做到了額定功率850W的水平，但是想要進一步突破卻不是一件容易的事情，畢竟電源內部空間有限，無法容納更多的元件，也難以提供足夠的散熱空間。相比之下SFX-L規格的電源就有更充分的空間去容納大功率器件，也可以放入大尺寸的風扇來強化散熱，因此當SFX電源還在做千瓦級的嘗試時，額定功率為1000W的SFX-L電源便已經投產問世了，那就是銀欣的SX1000電源。

SFX-L電源其實並不是一個標準規格，準確來說只要寬度為125mm、高度為63.5mm、長度大於100mm的電源，都可以稱之為SFX-L電源。銀欣SX1000電源的長度為130mm，雖然體積大於普通的SFX電源，但這為其換來了更充分的空間來強化輸出功率和散熱效能，這也使其成為了第一款正式上市銷售的千瓦級SFX-L電源產品。

銀欣SX1000電源外觀賞析

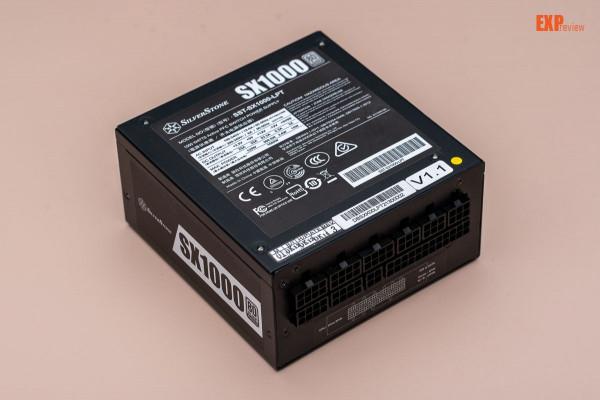

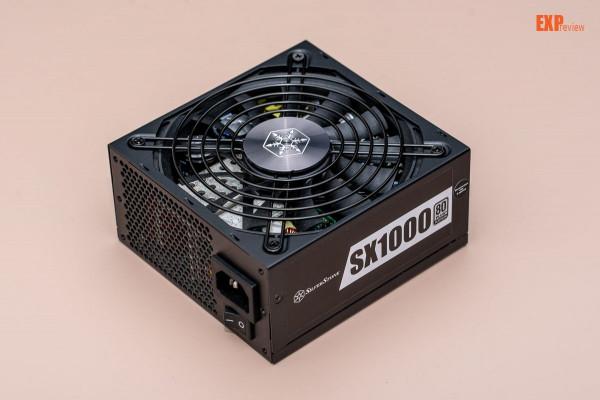

銀欣SX1000電源的尺寸為130*125*63.5mm，比起標準SFX電源要更長一些，屬於市場上常說的SFX-L電源，但正因為有更充足的體積，因此其額定功率可以做到比標準SFX電源更高，後者目前只能做到額定功率850W的水平，而銀欣SX1000電源則為額定功率1000W，適合用在緊湊型的高效能PC平臺上。

銀欣SX1000電源採用全模組線材設計，通過了80Plus鉑金認證

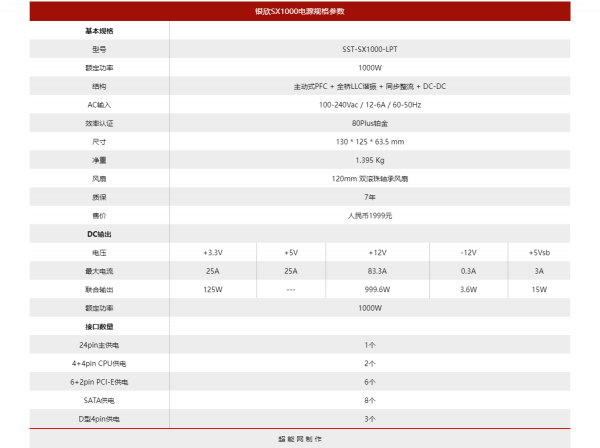

輸出引數方面，銀欣SX1000電源的+12V採用單路輸出設計，最大輸出電流為83.3A，相當於999.6W輸出功率；+5V與+3.3V則為DC-DC設計，每路輸出額定電流為25A，聯合功率為125W；+5V待機輸出則為最高3A，相當於15W輸出功率。

電源的AC輸入介面配置有獨立開關

電源採用全模組介面設計，其中24pin主供電對應的模組介面是24+4pin的組合介面；8pin模組介面則對應顯示卡的PCI-E供電介面與主機板的CPU供電介面，共計有5個；6pin模組介面則用於擴充套件SATA供電介面與D型4pin供電介面，共計有3個。

銀欣SX1000使用的是黑色扁平化模組線材，共計提供有1個24pin主供電、2個4+4pin CPU供電、6個6+2pin PCI-E顯示卡供電、8個SATA供電和3個D型4pin供電介面，其中2個CPU 4+4pin供電介面均為獨立線材，6個PCI-E 6+2pin供電介面則分為3條模組線，每條模組線配置2個介面。由於面向的是迷你平臺，因此模組線材的長度都是比較短的，其中24pin主供電介面模組線長度為30cm，CPU供電介面模組線長度為40cm，PCI-E供電介面模組線長度為40+15cm，放在迷你平臺中使用是足夠的。

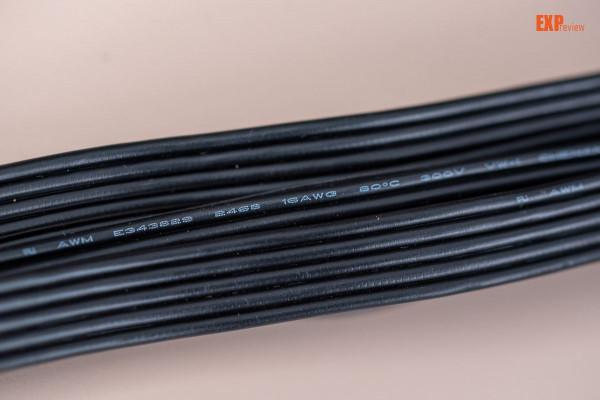

值得一提的是，考慮到這款電源會應用在高效能平臺上，供電負荷會比較重，因此銀欣SX1000電源的24pin主供電、4+4pin CPU供電以及6+2pin PCI-E顯示卡供電模組線均使用了電流承載能力更強的16AWG規格線材，SATA與D型4pin供電模組線則使用18AWG規格線材，線材的用料是頗為紮實的。

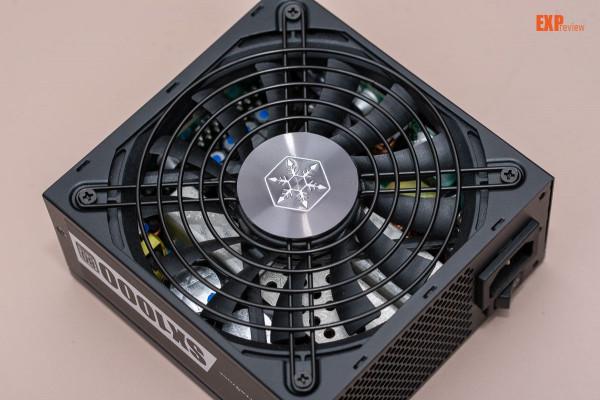

電源採用的散熱風扇是12015規格，支援低負載低溫智慧停轉技術

銀欣SX1000電源拆解賞析

銀欣SX1000電源使用的風扇是GLOBE FAN的B1201512HB，規格為DC 12V/0.45A，120mm直徑，15mm厚度，採用雙滾珠軸承，支援低負載低溫風扇智慧停轉。

銀欣SX1000電源採用主動PFC+全橋LLC諧振拓撲+同步整流+DC-DC結構，模組介面採用的是PCB直插式設計，+5V/+3.3V的DC-DC電路採用獨立PCB，內部結構比較清晰，但由於電源內部空間有限，因此元件會略顯擁擠。

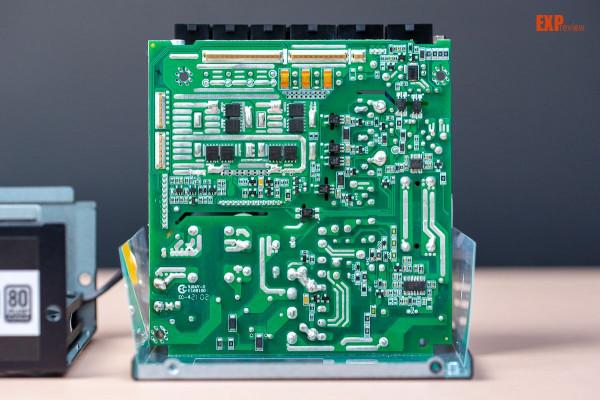

PFC控制晶片與+12V同步整流的電路都佈置在主PCB背面

銀欣SX1000電源具備完成的EMI電路，在AC輸入底座上有1對Y電容，主PCB上還有1對Y電容、4個X電容和2個共模電感，MOV與NTC也配置齊全，其中NTC還配置有獨立繼電器。

電源中的三塊L型散熱片可以說是非常矚目，其中整流橋與主開關管各自使用一片L型散熱片，上面有打孔的散熱片則是PFC開關管與PFC二極體共用。元件用料方面可以確認的是電源使用了1個整流橋，但由於元件之間的間距很小，我們無法觀察到其具體型號；PFC開關管是2個英飛凌的IPW60R099C6 ，規格為600V/24A@100℃/99mΩ；PFC二極體則為UJ3D06520TS，規格為650V/20A@152℃。

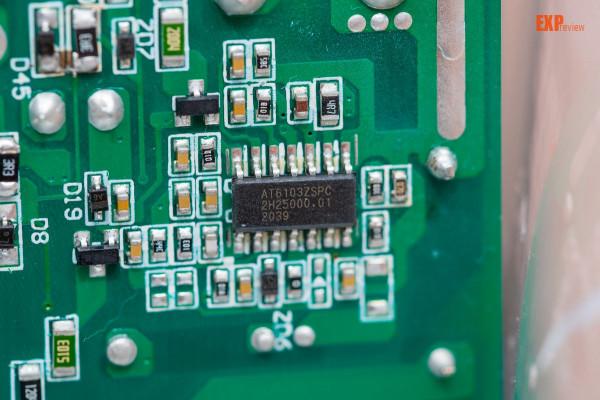

PFC控制晶片在PCB背面，是來自ATK的AT6103ZSPC

主開關管有4個，是來自東芝的TK20A60W，規格為600V/20A/155mΩ；+12V同步整流的MosFET在PCB背面，透過導熱貼將熱量傳至電源外殼進行散熱，PCB上並沒有專門設定的散熱片。

主電容是Rubycon的電解電容，規格為400V/470μF/85℃，數量有2個，為等效940μF規格

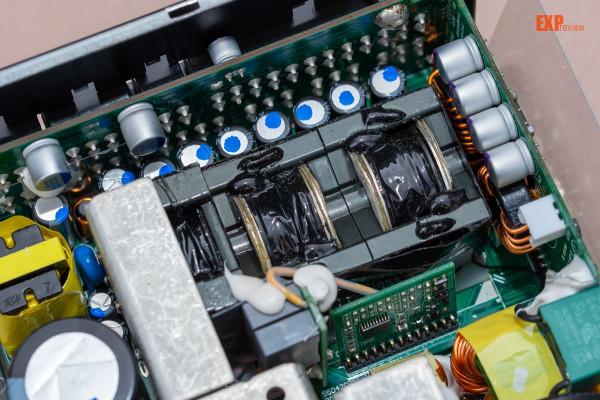

電源採用的是全橋LLC諧振拓撲，配置有2個主變壓器，雖然佔用的空間會比單變壓器高一點，但這樣的設計有利於分攤負載和發熱量，更有助於提升電源的轉換效率和散熱效能。LLC諧振的控制器位於主變壓器下方的小型PCB上，是來自ATK的AT6301ZTSF晶片。

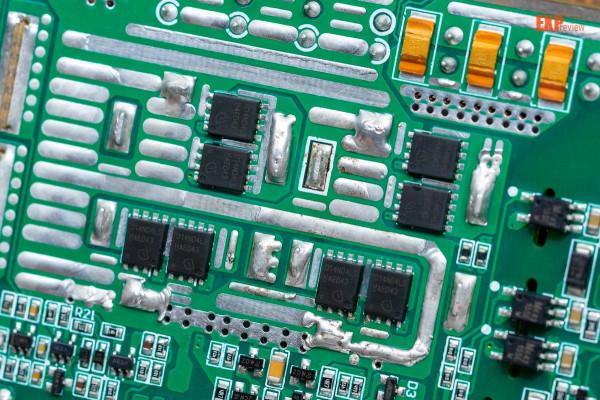

電源的+12V輸出採用同步整流設計，MosFET位於主PCB背面，整流管和續流管各有4個，均為英飛凌的BSC014N04LS，規格為40V/125A@100℃/1.4mΩ。

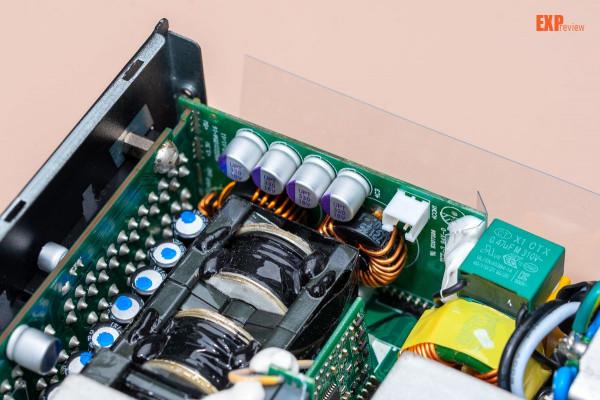

電源的+5V與+3.3V輸出採用DC-DC設計，配置有獨立PCB，使用開放式線圈電感與固態電容，散熱風扇也是連線在這塊PCB上。

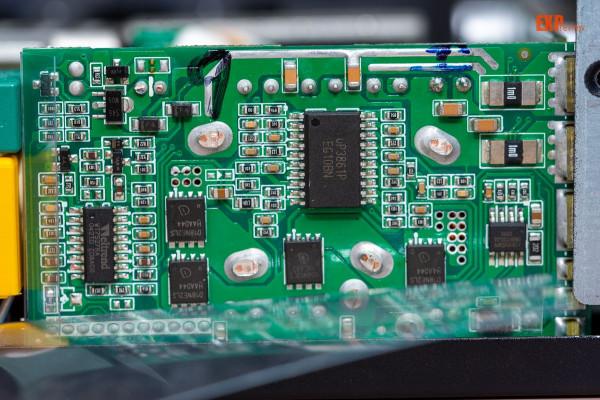

+5V與+3.3V輸出使用的控制器是uPI的uP3861P，每路輸出配置有2個MosFET，都是來自英飛凌的BSC018NE2LS，規格為25V/97A@100℃/1.8mΩ，旁邊的WT7527RA晶片則是電源的管控IC。

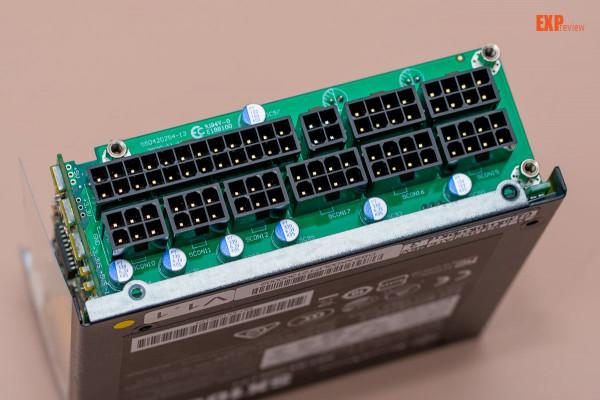

模組介面PCB上佈置有固態電容進行輸出濾波

銀欣SX1000電源效能測試

均衡負載

我們會評測中對額定功率不超過1000W的電源進行120%額定功率下的230V輸入均衡負載測試以及紋波測試，該項測試的成績不納入超能指數的計算中，單純是用來觀察電源的功率餘量。

雖然是SFX-L電源，但銀欣SX1000電源在超載至120%功率後，各路輸出的電壓仍然維持在正常水平，轉換效率的變化也屬於正常範圍內，可以看出其在輸出功功率的同時，也仍然有預留比較充足的功率餘量，對於這個級別的電源來說是頗為難得的。

PS：超載至120%功率是評測需要，我們並不建議玩家超載電源，如果確實需要更高的輸出功率，請使用額定功率更高的產品。

轉換效率

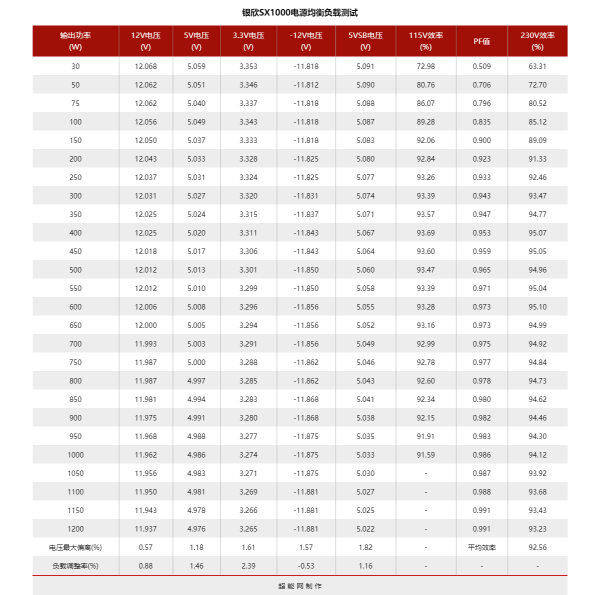

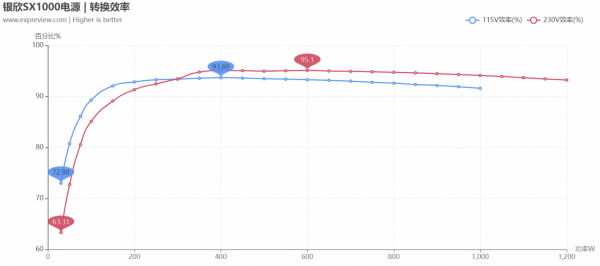

銀欣SX1000電源是一款通過了80Plus鉑金認證的電源，在230V輸入環境下，其輸出50W時轉換效率就已經超過80%，輸出100W時轉換效率超過89%，400W到600W功率區間的轉換效率處於最高水準，均可以達到95%的水平，整體平均轉換效率則超過92%；在115V輸入下最高轉換效率超過93%，滿載效率在91%到92%的水平，符合80Plus鉑金電源的效率標準。

待機效率

按照相關的規範標準，電源的+5V待機在0.1A/0.25A/1A的負載下轉換效率應該高於50%、60%、70%，空載功率應小於1W。銀欣SX1000電源電源的空載待機輸入為0.15W，+5V待機輸出電壓足額，轉換效率也很不錯。

散熱風扇轉速

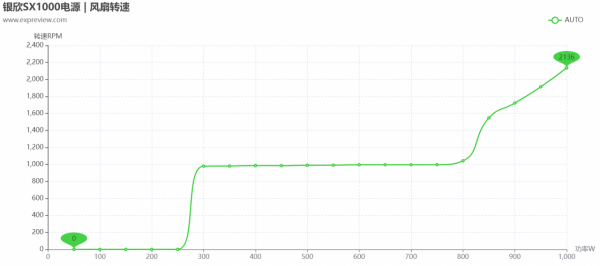

銀欣SX1000電源支援風扇智慧啟停功能，在低溫低負載的情況下風扇會自動停轉。經我們測試，其在輸出功率達到300W之前，風扇會處於停轉狀態，此後風扇隨著電源輸出功率的增加而提升轉速，起轉轉速在980RPM到1000RPM左右，大約在輸出達到800W後轉速開始快速提升，滿載轉速達到2100RPM的水平，有輕微的噪音但基本不影響使用體驗。

電壓穩定性

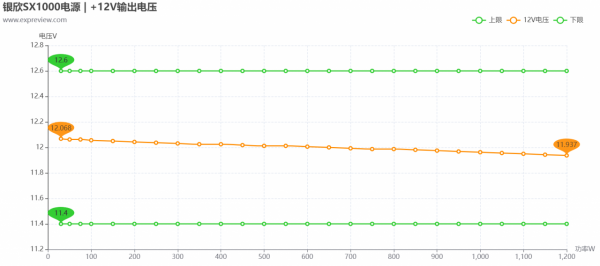

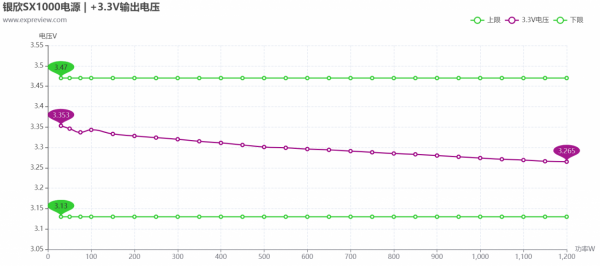

銀欣SX1000電源的輸出電壓是比較穩定的，其中+12V的表現相當優秀，偏離度和調整率都不超過1%，+5V與+3.3V的電壓偏離度都可以控制在2%以內，調整率則分別為2%以內和3%以內，這樣的表現是讓人滿意的。

輸出紋波

紋波和噪聲是電源直流輸出裡夾雜的交流成分，如果用示波器觀察，就會看到電壓上下輕微波動，像水波紋一樣，所以稱之為紋波。按照英特爾ATX12V 2.52規定，+12V、+5V、+3.3V的輸出紋波與噪聲的Vp-p（峰-峰值）分別不得超過120mV、50mV、50mV。我們使用數字示波器在20MHz模擬頻寬下按照英特爾規範給治具板測量點處並接去耦電容，對電源滿載以及超載至120%功率下的輸出紋波進行測量，以低頻下的紋波峰峰值作為打分基準。

銀欣SX1000電源在100%滿載時的+12V、+5V、+3.3V低頻紋波為48mV、16mV和16mV，超載至120%也就是1200W後，電源輸出紋波有一定的增加，分別上升至62mV、24mV和24mV，數字上來看變化幅度不算小，但總體而言仍然處於較好的水平，可見電源的實力仍然留有餘地。

交叉負載

交叉負載測試專案我們按照Intel ATX12V 2.52和SSI EPS12V 2.92電源設計指導的要求，制定出1000W電源交叉負載圖表。

值得注意的是，我們並非原封照搬設計規範，而只選擇其中比較有實際意義的4個測試點，分別是交叉負載框裡的左下、左上、右上和右下角四個點。

這四個點的意義分別為：

　　左下角（A點）：整機最小負載；
　　左上角（B點）：輔路最大負載、12V最小負載，例如多個機械硬碟同時啟動的情況；
　　右上角（C點）：輔路最大負載、整機滿載；
　　右下角（D點）：12V最大負載、輔路最小負載，例如使用單個固態硬碟執行3D遊戲的情況；

測試點的X座標表示總的+12V的輸出功率，Y座標表示+5V和+3.3V的輸出功率之和。

交叉負載的測試與前面的均勻負載測試的評判標準一致，電壓偏離額定值越少越好，各路偏離率允許的值都為±5%。

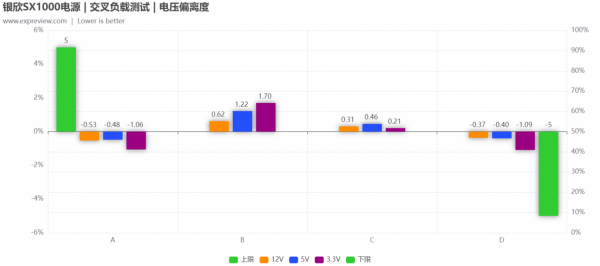

銀欣SX1000電源在+5V和+3.3V輸出上使用了DC to DC設計，這個設計在交叉負載（拉偏測試）中是比較有利的，基本上在不同的負載環境中，三路輸出的電壓變化都是比較小的，其中+12V輸出的表現最高，偏離度在±1%以內，+5V與+3.3V的偏離度表現也不錯，交叉負載測試對於銀欣SX1000電源的輸出電壓並沒有帶來明顯改變，可見電源的電壓是非常穩定的。

保持時間

掉電保持時間（Hold-up Time）是指電源掉電之後電壓輸出值跌出範圍允許的5%的時間，我們測量的是+12V、+5V和Power-OK（Power-Good）訊號的保持時間。

SSI EPS12V 2.92伺服器電源設計指導中對輸出電壓保持時間的要求是電源在75%的負載下保持時間應該大於18ms，而Power-OK訊號的保持時間要求是大於17ms。

掉電保持時間如此受關注，是因為其很大程度上關係到硬體的壽命，Power-OK保持17ms意味著面臨17ms以內的掉電情況時電腦能持續執行而不出現關機、重啟的狀況，而各路電壓保持18ms或者更長的時間，是為了在掉電發生時各個硬體能夠做出應急處理，比如機械硬碟的磁頭歸位 、SSD的掉電保護。

銀欣SX1000電源的保持時間是在75%負載（DC輸出562.5W）的情況下測得。

對於+12V和+5V，合格的標準是保持時間等於或者大於18ms，Power-OK（或者稱PG，Power-Good）時間應該等於或者大於17ms。銀欣SX1000電源的+12V保持時間為21.7ms，+5V為22.8ms，Power-OK為18.2ms，三項保持時間全部達標，但餘量並不多。

銀欣SX1000電源點評

按照我們目前的評分標準，銀欣SX1000電源的超能指數為83.66分，屬於優秀級別的電源產品，適合使用主流以上級別迷你平臺，而且對電源效能有一定追求的玩家選用。

單純從電氣效能來看，銀欣SX1000電源稱不上出類拔萃，但綜合表現確實沒有值得挑剔的地方，不僅僅是有高達1000W的額定功率，而且在轉換效率、電壓穩定性以及輸出紋波等方面都有優秀的表現，而且標配的模組接線還用上了16AWG規格的線材，再加上其全日系電容的用料，對於追求高效能迷你平臺的玩家來說確實是一個值得信賴產品。

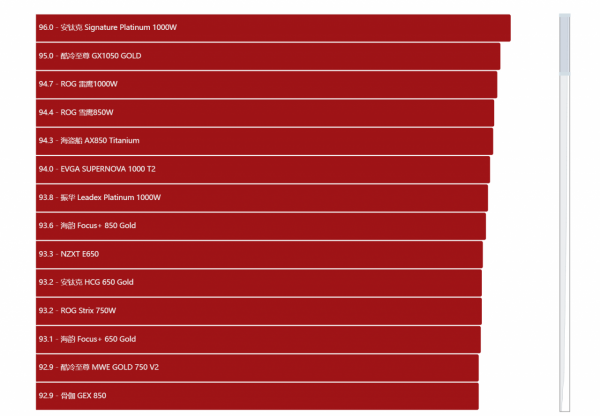

電源迷你天梯榜 （完整電源天梯榜）

按照銀欣方面的定價，SX1000電源的售價是人民幣1999元，可享受7年質保服務。這個價格確實不是那麼容易讓人接受，但千瓦級的SFX-L規格電源對於技術實力的要求與ATX規格電源不可同日而語，銀欣SX1000電源確實是物有所值，只是對玩家的錢包會有一點考驗而已，如果你確實有這方面的需求，它仍然是當前的不二之選。

√ 優點：

- 80Plus鉑金認證
- 輸出紋波控制優秀
- 輸出電壓穩定
- 支援低負載低溫風扇自動停轉
- 7年質保

X 缺點：

- 內部元件略顯擁擠
