•一輛北汽EV160純電動車，客戶反映開啟啟動開關後儀表盤上有多個故障燈點亮，不顯示READY，換擋旋鈕旋至D檔或R檔，車輛均無法行駛。經檢查，整車控制器VCU至動力電池端負極接觸器的控制線存在斷路故障，修復線束後故障消失。
故障原因分析
故障診斷流程
故障診斷與修復

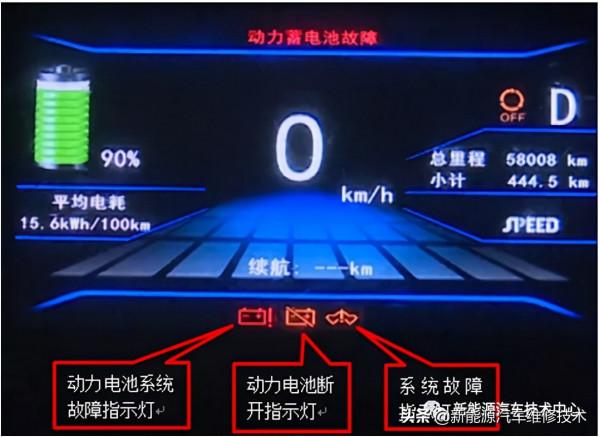

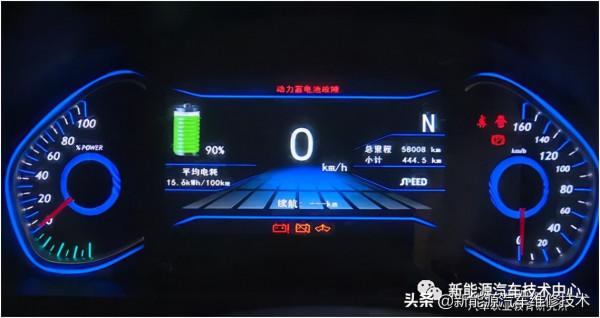

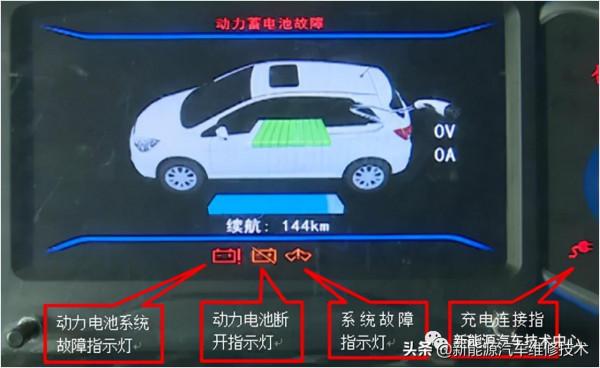

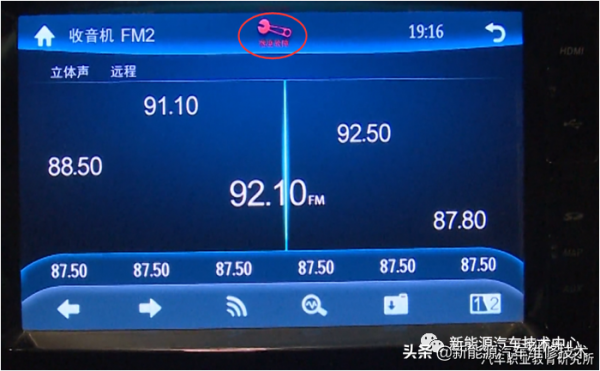

檢查組合儀表和中控的故障提示
說明：

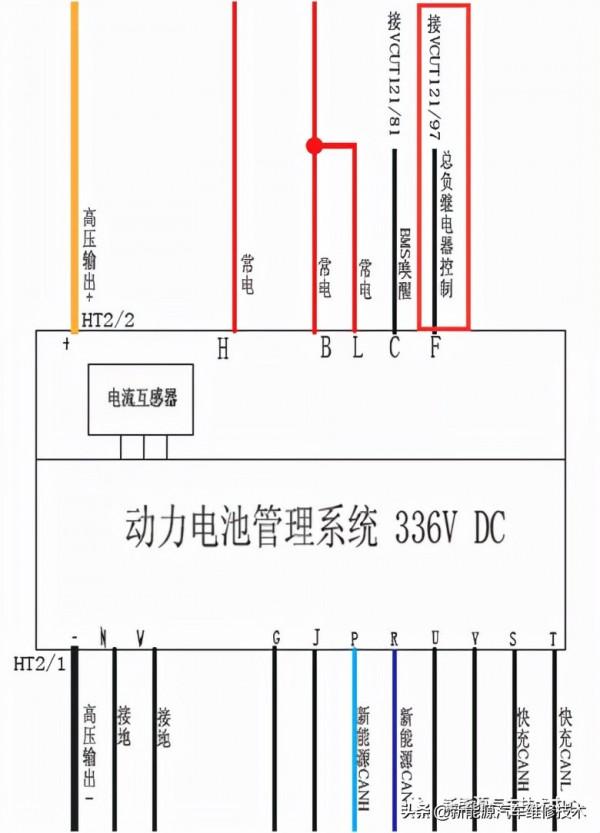

VCU至動力電池端的控制線存在斷路故障
•修復該故障。
•再次試車，故障現象消失，車輛恢復正常。
單元小結

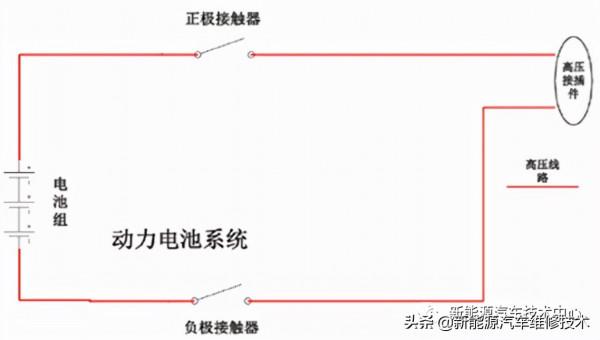

•1.北汽EV160純電動車高壓系統的供電，是由動力電池箱內的高壓正極接觸器和高壓負極接觸器控制。高壓正極接觸器由電池管理系統BMS控制，高壓負極接觸器由整車控制器VCU控制。
•2．VCU與BMS及其他新能源系統控制單元透過CAN線通訊，當VCU判定滿足高壓上電條件時，VCU與BMS控制高壓正負極接觸器閉合，高壓上電。
•3.導致高壓不上電的可能原因主要有絕緣故障、通訊故障、互鎖迴路故障、接觸器控制迴路故障、動力電池電量過低等。
