一芯實現噴霧|WS2812驅動|按鍵觸控|LED顯示|語音播報晶片等功能，簡化霧化產品設計
霧化器，是我們居家常用的一款消費類電子產品，是由噴霧器件、按鍵觸控按鍵、LED顯示驅動晶片、語音播報晶片等元器件組合設計而成，涉及到的積體電路ic多，代表著電路複雜，綜合BOM成本高，生產能效低，而我們今天介紹的晶片WT2003H B007，是深圳唯創知音電子自主開發設計的一款集合噴霧、WS2812驅動、按鍵觸控、LED顯示驅動、語音播報等功能的多合一整合晶片，這顆晶片的誕生較大程度上簡化了霧化器類產品的設計，降低綜合BOM成本，讓產品設計更快速便捷。

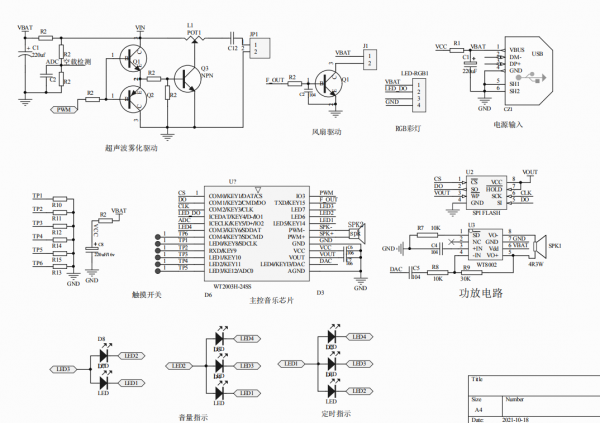

首先給大家看一下整體原理圖：
下面給大家分部分介紹產品的各個功能
噴霧部分的實現：
別看這個小小的簡單電路，當時我看到為什麼還要用兩個三極體來驅動mos管，直到有一天我看這樣有一篇文章我就明白了
這裡主要是霧化模組需要3M頻率去驅動否則無法實現這個功能，這裡耗時也是最長的，跟PCB佈局還有散熱的處理都有很大關係，並且還不能觸控靠得太近。
WS2812的實現：

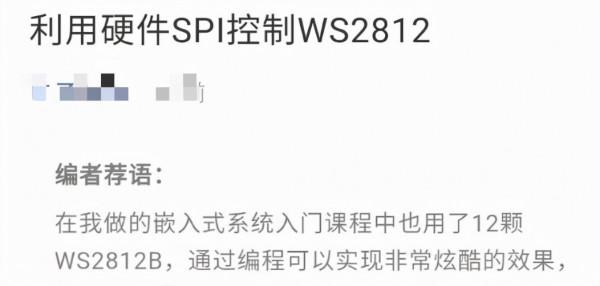

這個驅動RGB的燈珠大家應該都不陌生，他的主要難點大家都知道他的時序要求很快，一般的MCU還是很難時現，作為我們可以跑到160M的主頻的語音晶片也是有一些難度的，因為我們語音晶片在播放語音的時候想模擬一個NS級IO口實現翻轉有些難度。
關於WS2812的驅動都講述到這裡，這個方式是肯定能夠實現並且非常穩定，你想驅動多少個燈都可以，市場上針對這個驅動模組賣的費用還是比較高的，WT2003H B007語音晶片在這個驅動已經實現標準化，透過簡單串列埠就能實現需要的效果，價效比高。
觸控按鍵：
針對這個專案WT2003H B007語音晶片實現了6個觸控按鍵功能，這個就不作過多闡述。透過計算充電滿後放電時間得出是否有按下，WT2003H B007現在有單擊、雙擊、長按等功能，當然這裡我們也是做了演算法處理的，現在使用體驗也是非常好的。

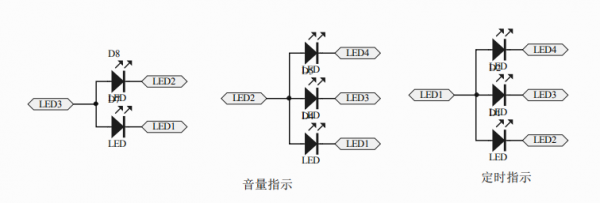

LED顯示：
WT2003H B007這裡是驅動了8個LED，只用了4個IO完成8個LED驅動，採用的IO具備有3態功能，使用動態掃描的模式，實現了驅動8個LED的功能。
語音播報功能，我們在這裡不作詳細介紹了，具體可參考WT2003H語音晶片說明文件。
唯創知音作為一家專注於語音技術研究的高新技術企業，始終堅持以“服務好工程師”為目標，以行業語音互動器件標準化為方向，致力於讓複雜變簡單，提供快捷的語音、智慧物聯網應用解決方案。WT2003H B007應用設計方案，在智慧鬧鐘、智慧水杯、霧化器等消費電子行業領域內已有成熟的應用案例。消費類電子產品應用是公司重要的發展領域，未來，唯創知音將在更多行業推出標準化語音晶片，進一步提升工程師的設計體驗，為消費類電子行業標準化賦能。
