為什麼電機星三角控制迴路星型接法的封頭接觸器比其他接觸器小

關於這個問題，也許很多電工弄不清，在頭條也看到過解釋，但解釋不是很清楚，使人看了有點糊度，摸不清頭腦。下面咱們具體分析一下為什麼。

首先大家都知道，

電機在三角△連線時:

U△線=U△相 I△線=√3I△相

I△相=1/√3I△線

電機在星型連線時:

UY線=√3UY相 IY線=IY相

假設電機一相繞組的阻抗為Z，那麼電機在△連線時:

Z=U△相/I△相

I△相=U△相/Z=U△線/Z

電機Y型連線時:

Z=UY相/IY相

IY相=UY相/Z=1/√3UY線/Z

已知U△線=UY線 =380V

所以

I△相/IY相=U△線/Z/1/√3UY線

÷Z=U△線/Z×Z/1/√3UY線=√3也就是說電機△接法，流過電機一相繞組的電流是星型接法的√3倍。

比如說一臺22千瓦的電動機，三角型接法時，流過一相繞組的電流是（大約）44A，如果接成星型，那麼流過一相繞組的電流就是44/√3=25.4A。

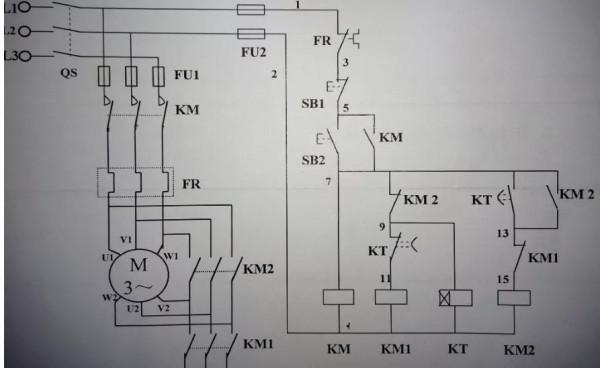

所以電動機在星三角降壓啟動迴路，星型封頭接觸器要比其他接觸器要小。
