門窗洞口要怎麼量?幾張圖教會你

想要做一款時尚美觀的門窗,除了產品本質的質量和設計之外,對於木門前期測量的尺寸也是有極大關係的,尺寸越正確,生產出來的門窗尺寸誤差越小,安裝就越貼合,也就越美觀了。

那麼不同形狀的門窗究竟該如何測量尺寸呢?下面就來詳細地說一下方法:

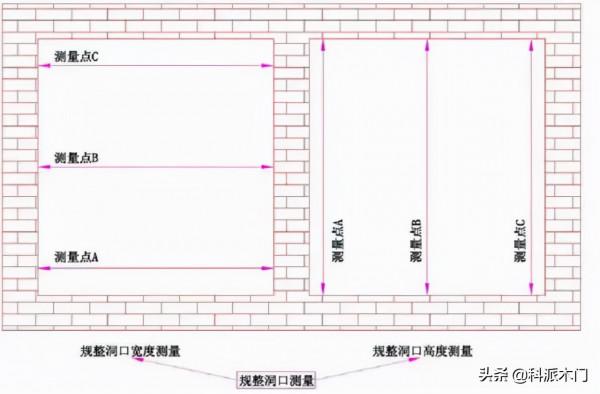

方形洞口

門洞的寬度:水平測量門洞左右的距離,選取A B C三個及以上的測量點進行測量,其中最小值(減門框調整餘量) 為門框外延寬度尺寸。

門洞的高度:垂直測量門洞上下的距離,選取三個以上的測量點進行測量,其中最小值(見門框調整餘量)為門框外延高度尺寸。測量後做記錄,標準好位置及門窗程式碼,以便後續複核及安裝。

門窗洞口要怎麼量?幾張圖教會你

斜形洞口:

寬度尺寸與方向洞口測量方法一樣

高度方向要測量左右兩邊的尺寸算及中間點的尺寸,以便後續在CAD中模擬比對確定斜度。

門窗洞口要怎麼量?幾張圖教會你

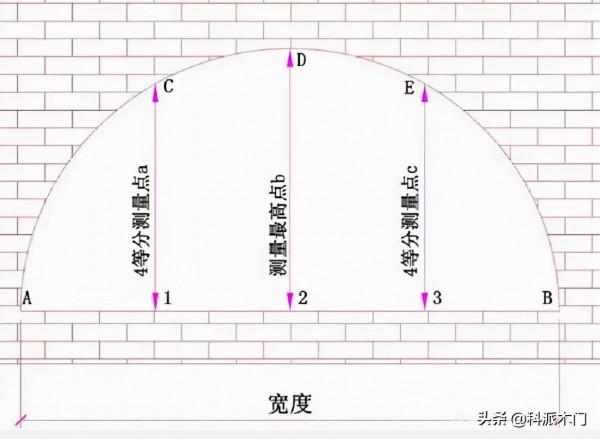

圓形洞口:

先測量懸長,再測量A B C D E尺寸,確定圓的半徑及拱高,如果是橢圓或不規則的圓,可用紙板或雨布放置在洞口上直接將洞口外形畫出來,後續生產時也要比對生產檢驗。

門窗洞口要怎麼量?幾張圖教會你

門窗的洞口測量 你學會了嗎?
