一鍵啟、停電路，表示一個按鈕開關，既當啟動按鈕開關又當停止按鈕開關。

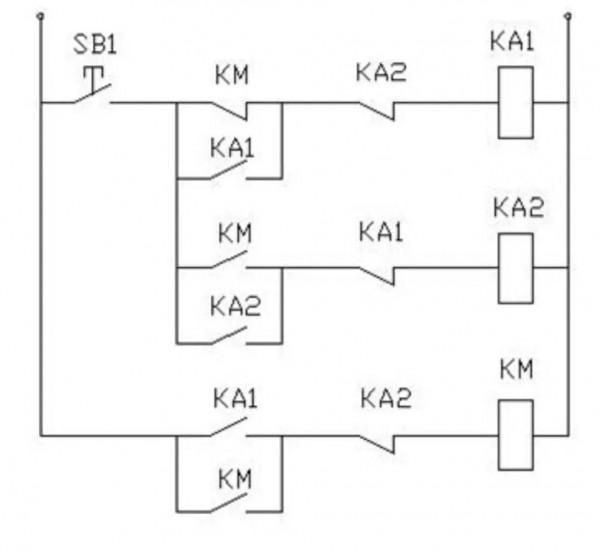

接觸器、繼電器一鍵啟停電路
一個按鈕開關控制接觸器的通與斷。
1.按下按鈕SB1。
2.KA1線圈通電，KA1常閉觸點斷開，KA2線圈迴路斷開。
2.KA1常開觸點閉合，KM線圈通電並自鎖。
2.KM的常閉觸點斷開，常開觸點閉合。
3.鬆開按鈕SB1。
3.KM線圈保持通電，KA2線圈保持斷電，KA1線圈斷電，輔助觸點復位。
4.按下按鈕SB1。
5.KA2線圈通電，KA2的常閉觸點斷開。KA1線圈迴路斷開。
5.KM線圈斷電。
6.鬆開按鈕SB2。
7.KM保持斷電，KA1保持斷電，KA2斷電。
一鍵啟、停電路控制功能與啟、保、停電路一樣，為了減少一個按鈕開關，需要增加2個輔助中間繼電器才能實現同樣的功能，線路相對比較複雜一些，成本高一些。

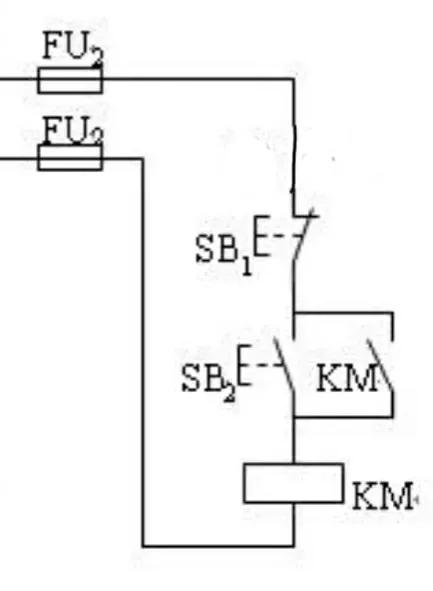

啟、保、停電路
1.按下按鈕SB2。
2.KM線圈通電，常開觸點閉合，形成自鎖。
3鬆開按鈕SB2。
4.KM線圈通電保持。
5.按下按鈕SB1鬆開。
6.KM線圈斷電。
在繼電器、接觸器電路中，控制一個接觸器的通斷，採用啟、保、停電路比較簡單。能實現同樣功能電路應儘量簡化，而不是簡單的電路複雜化。
在一臺裝置完整的電路控制中，接觸器的通斷只佔一小部分，如果這一小部分都要弄的這麼複雜，會增加整體電路的維修難度。
一鍵啟、停電路絕對不適用於接觸器、繼電器控制的電路中，繼電器、接觸器電路中也不會欠缺一個按鈕開關的位置。
但一鍵啟、停控制電路圖的控制思路是值得學習的，繼電器、接觸器電路就是要靈活運用常開觸點與常閉觸點，來實現控制功能。
雖然一鍵啟、停不適用於繼電器、接觸器控制的電路中。但一鍵啟、停思路在PLC程式中是具有實用價值的。
三菱FX3SA-20MT
以三菱FX3SA-20MT PLC程式設計控制器為例，PLC共有20個輸入、輸出端子。12副輸入端子，8副輸出端子。
在使用中，當輸入訊號正好達到13個時，PLC的輸入訊號端子很明顯不夠使用，更換一個輸入訊號更多的PLC控制器成本明顯要增加很多。如果啟動、停止訊號採用一鍵啟、停時可以節省出一副輸入訊號端子。正好可以滿足當前PLC控制器的使用。
可以根據電路的控制方式和PLC控制的輸入端子，可以採用一個一鍵啟、停，也可以採用多個一鍵啟、停。
在PLC梯形圖編寫中，可以幫一鍵啟、停繼電器電路直接轉換成PLC梯形圖程式。
PLC梯形圖一鍵啟、停程式
X001相當於SB1按鈕開關。
M1、M2輔助繼電器相當於KA1、KA2中間繼電器。
Y0相當於KM接觸器
PLC外部接線，PLC輸入端子X1接按鈕開關常開觸點，輸出端子Y0接接觸器線圈，一個按鈕控制接觸器的通與斷。
在PLC梯形程式中步數雖然多了些，但外部接線還是很簡單，維修也很方便，同時還不會增加額外的費用，實用價值很高。
上面的PLC程式完全是按照繼電器電路來編寫的，雖然步數多一點，但不影響正常使用。PLC實現一鍵啟、停控制方式有很多種，最簡單的方法是使用交替指令ALT。

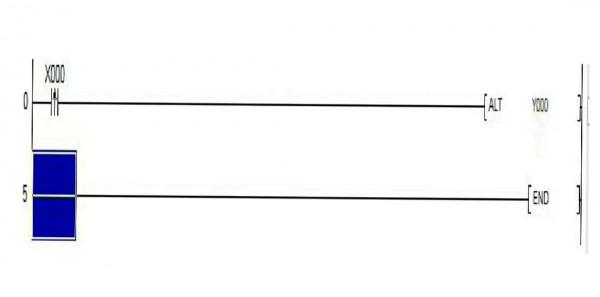

交替指令ALT控制一鍵啟、停
為了保證一件啟、停穩定性，採用上升沿開關訊號。程式：1.LDP X0 2.ALT Y0 3.END
1.按下X0鬆開。
2.Y0通。
3.按下X0鬆開。
4.Y0斷。
外部接線同樣是X0接按鈕開關，Y0接接觸器線圈。
上升沿開關訊號功能是，按鈕常開觸點閉合的瞬間發出一個脈衝訊號，驅動負載。按鈕常開觸點一直閉合時並不發出訊號。
三菱與臺達PLC交替指令都是ALT。
一鍵啟、停在PLC控制電路中使用的到，在繼電器電路中不推薦使用。
