飛鴿傳書的啟示:汽車磁位置感測器無所不能

人類是地球物質文明和精神文明的創造者,我們經常認為自己的智力遠遠高於其他生物,但其實不然,事實證明有些動物的某些方面甚至比人類要強。例如:傳書的信鴿並不是靠眼睛辨別方向,而是憑藉地球磁場來確定方位。所以,自古以來信鴿就被廣泛用於航海、捕撈及軍事資訊傳遞。

今天,科技進步讓人具備了趕上甚至超過某些動物的能力,磁性位置感知就是這樣一種技術。那麼,在汽車和工業領域,這一技術又是怎樣實現各種非接觸式位置感測的呢?

什麼是磁位置感測技術?

磁感測是利用霍爾元件的霍爾效應來檢測磁場的技術。其原理是,當將垂直於電流的磁場施加於流過電流的物體時,就會在與電流和磁場正交的方向上出現電動勢。當將電流施加到薄膜半導體時,透過霍爾效應輸出與磁通密度及其方向相對應的電壓即可檢測磁場。

磁場及其變化可採用霍爾感測器檢測,然而傳統霍爾效應感測器只能感測垂直於元件表面的磁通量密度,並且通常需要採用複雜的磁場結構,且在較寬溫度範圍(被測磁鐵熱漂移)面臨精度方面的挑戰。

Triaxis革新磁位置感測技術

如何解決上述磁感測技術弊端呢?致力於微電子工程研究的Melexis(邁來芯)利用其獲得專利的Triaxis磁性感測器技術,用單個感測器進行精密度極高的三軸磁場測量,適用於種類繁多的線性、角度和三維應用。目前,Triaxis感測器晶片已發展到第三代,基於前兩代進行了改進,獲得了客戶廣泛讚譽。

飛鴿傳書的啟示:汽車磁位置感測器無所不能


三軸磁場測量

三軸磁場測量透過集磁點(IMC)技術實現,使用上述三個磁分量可以建立二維或三維感測器以確定旋轉(角度)、線性(行程),甚至是操縱桿型的運動及三維磁力計,實現輸出獨立的磁性元件。

飛鴿傳書的啟示:汽車磁位置感測器無所不能

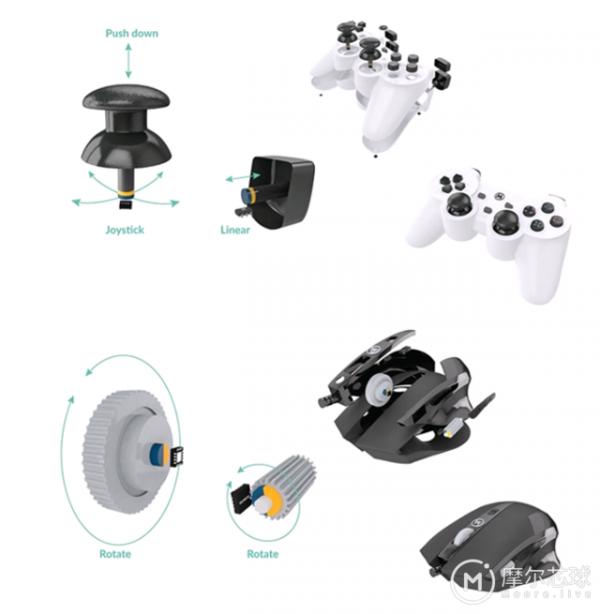

線性、旋轉和操縱桿運動

Triaxis的磁性位置感測技術革新體現在哪些方面呢?

雜散場抗擾能力:透過雜散場免疫模式,Triaxis感測器可顯著降低或消除電動汽車中其他磁體或載流導體產生的雜散場影響,分別使用四極或兩極磁體支援軸上旋轉或線性運動。這種免疫模式減少了設計限制,可滿足電動汽車對雜散場高達4kA/m的要求。

適用苛刻環境:晶片工作溫度高達160℃,可用於暴露於高溫環境的執行器(如渦輪增壓器、廢氣閥門),其強化線性化能力可最大限度減少機械裝配公差造成的精度誤差。

功能安全不可或缺:Melexis的Triaxis系列提供適合於所有安全應用的感測器晶片。根據ISO 26262標準,可提供高達ASIL-C安全等級的感測器晶片解決方案。

Triaxis感測器晶片的優勢包括:

體積小:能夠在高溫環境執行,透過調整片上磁角計算支援多種感測應用,角計算測量對溫度變化及磁和機械(如氣隙、偏心)公差都很穩健。

額外校準保證高精度:由於片上引數可在模組組裝後校準,能獲得優異的線性和精度。可使用各種磁鐵形狀和化學物質實現高靈敏度、靈活性和高精度。

裝配靈活:支援幾乎任何朝向安裝,實現平面積體電路三維磁場測量,可使用更小的磁鐵。

非接觸式感測:對汙垢、灰塵、油類、氣體等不敏感,可使用塑膠包覆成型或灌封防止汙染,保證很長的使用壽命。

飛鴿傳書的啟示:汽車磁位置感測器無所不能


Triaxis集成了磁集中器霍爾器件

飛鴿傳書的啟示:汽車磁位置感測器無所不能


軸上、離軸、操縱桿和線性

助推各種應用創新

特性也好,功能也罷,最後都要落地於應用。Triaxis位置感測器可實現各種獨特感測解決方案,涵蓋汽車、醫療、工業、家庭和建築自動化。

以汽車應用為例,Triaxis感測器晶片適用於轉向角、踏板位置、電子節氣門體、EGR閥、變檔杆、渦輪增壓執行器、電機位置、底盤高度等。

飛鴿傳書的啟示:汽車磁位置感測器無所不能

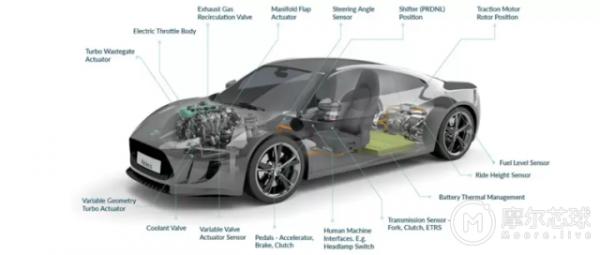

汽車位置感測應用

除乘用車外,Triaxis還支援農業車輛和裝置、操縱桿、人機介面、重型車輛、叉車、機器人、輪椅、工業起重機等應用創新。

飛鴿傳書的啟示:汽車磁位置感測器無所不能

Triaxis感測器適用範圍

功能獨到自然備受應用工程師青睞。2019年5月,Melexis的Triaxis位置感測器晶片累計出貨超過10億顆。這當中其SMD封裝、無PCB封裝,以及從行業標準到先進封裝的多種選擇功不可沒。

飛鴿傳書的啟示:汽車磁位置感測器無所不能

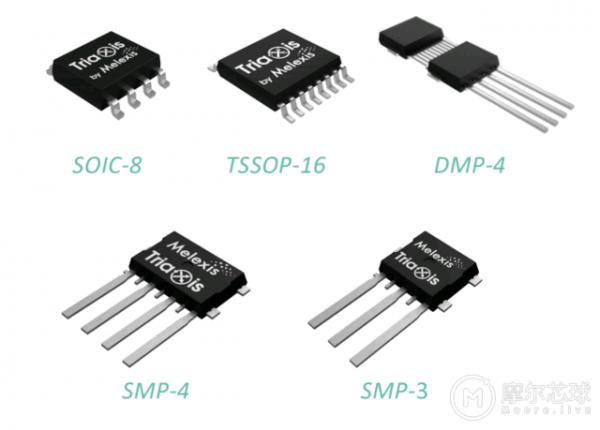

多種封裝形式

DMP、SMP和無PCB解決方案透過焊接直接連線引線框整合,不使用PCB,從而最佳化封裝,降低系統成本,提高可靠性。

車載爆款一觸即發

對技術的無限熱忱和靈感迸發的工程設計是技術創新的關鍵。Melexis正在將先進混合訊號半導體感測器和執行器元件融為一體,應對新一代產品及系統在整合感測、驅動和通訊元件時遇到的種種挑戰,以增強安全性,提高效率和應用便捷性。

2021年6月,Melexis非接觸式位置感測器Triaxis系列再添兩款新品——MLX90421和MLX90422,通過了AEC-Q100認證並滿足ASIL-B要求。兩款晶片專為動力總成執行器、踏板定位、燃油油位計和變速箱等成本敏感型汽車應用打造,在功能安全和EMC特性方面能力出眾,特別是支援高溫執行。

飛鴿傳書的啟示:汽車磁位置感測器無所不能


新款磁位置感測器晶片

兩款單片磁性位置處理器晶片由Triaxis霍爾磁性前端、模數訊號調理器、用於高階訊號處理的DSP和輸出級驅動器(SENT)組成。它可準確感測施加到晶片上的磁通量密度的三個分量,並透過正確的磁路解碼任意移動磁體的絕對位置(如0到360度旋轉位置),用來設計面向汽車和工業應用的非接觸式位置感測器。

飛鴿傳書的啟示:汽車磁位置感測器無所不能


應用模式

除磁感測元件外,新款位置感測晶片還內建資料轉換和數字訊號處理模組,並配備可程式設計輸出級驅動器。經過適當配置,晶片可以精確測定旋轉或線性位置。MLX90421提供比率式模擬輸出或脈寬調製(PWM)輸出,將感測器組裝到應用中,透過多點可程式設計線性化功能對其進行程式設計,可提高系統精度。

飛鴿傳書的啟示:汽車磁位置感測器無所不能

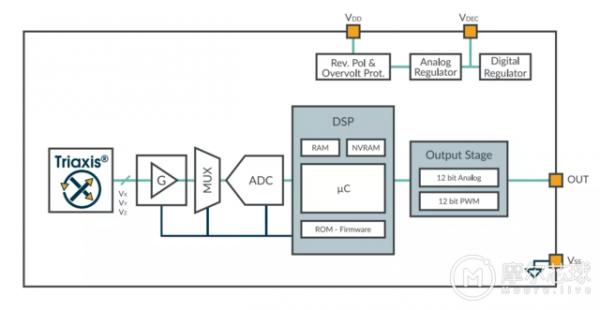

MLX90421框圖

MLX90422支援符合SAE J2716單邊半位元組傳輸(SENT)協議輸出。按照安全感測器(Secure Sensor)格式編碼的SENT幀,其電路可傳達提供錯誤程式碼和使用者定義值的增強型序列訊息。

兩款晶片的執行環境溫度範圍擴充套件至-40℃至160℃,這意味著可以部署在熱量更高的動力艙內,符合汽車行業發動機小型化的趨勢。感測器晶片完全符合ISO26262功能安全指南,透過SEooC支援ASIL-B安全級別。

為確保EMC測試一次成功,新款晶片沿用了Melexis MLX9037x產品的成熟設計,只需要一個測試周期,設計過程耗時更短,且可以最大限度節約工程成本。絕對最大額定值(AMR)方面的改進,如-18V/-34V輸出保護和-18/-37V電源保護,有助於降低電氣過載風險。

MLX90421和MLX90422提供SOIC-8和無PCBDMP-4形式單晶片封裝。這些封裝選項向後相容公司之前的器件,可實現直接替代。對於需要系統冗餘的安全關鍵型應用,晶片還支援全冗餘雙晶片TSSOP-16封裝。

飛鴿傳書的啟示:汽車磁位置感測器無所不能

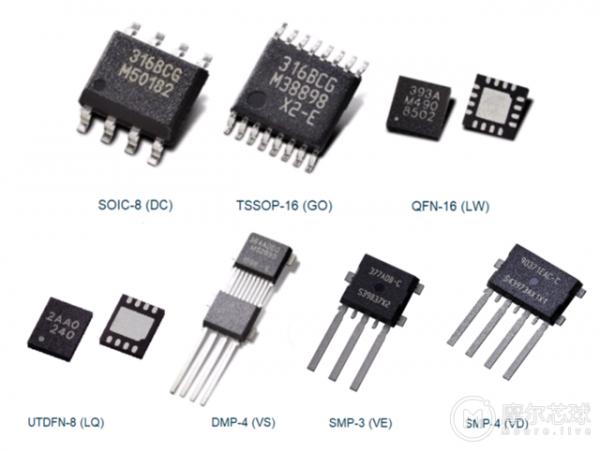

MLX90421和MLX90422的封裝

MLX90422可作為絕對旋轉位置感測器、絕對線性位置感測器、液位感測器和非接觸式電位計,用於成本敏感的汽車應用,包括動力傳動系統執行器、踏板定位、油門位置、車身高度位置、變速器位置和方向盤位置,也適用於工業應用。汽車認證包括AEC-Q100 0級和ISO26262 ASIL-B SeooC。

飛鴿傳書的啟示:汽車磁位置感測器無所不能


磁位置感測器晶片應用場景

產品易於迭代是創新的另一個重要方面,兩款晶片與前幾代Triaxis位置感測器晶片引腳相容,可進行大規模生產程式設計。
