效能穩了！英偉達GH100 GPU晶片曝光：面積巨大 超過1000平方毫米

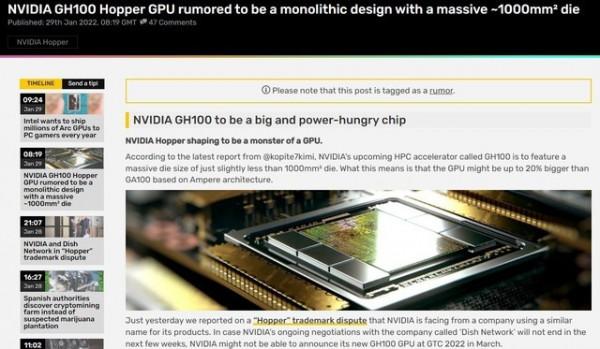

根據@kopite7kimi的最新爆料，英偉達即將推出的名為GH100的HPC加速器將採用略小於1000mm2的晶片尺寸。這意味著GPU可能比基於Ampere架構的GA100大20%。

此外，關於GH100的多晶片模組設計的傳言似乎是錯誤的。現在，包括@kopite7kimi和@greymon55在內的兩名爆料者都聲稱GH100實際上是單晶片設計。但是，這似乎確實是Hopper MCM設計。這個晶片據說被稱為GH102 GPU。

GH100也有望成為一款非常耗電的晶片。Kopite早些時候爆料稱，TDP甚至可能達到1000W，這需要一個非常高效的冷卻系統。然而，該公司已經提供了一個名為HGX的水冷資料中心GPU系列，因此從技術上講，這應該不是問題。
