電氣管線與結構分離不預埋施工，應用示例！
薦管線分離的意義
在裝配式專案中，按常規做法，所有電氣管線將在疊合樓板的現澆層處暗敷，會產生較多交叉，將破壞結構的鋼筋保護層，影響結構安全。
同時，人們對生活品質不斷追求，可能多次對自己居住的空間內部進行裝修，暗敷在樓板內的管線維護更換難度大。
因此，科學將電氣管線與結構分離，充分 發揮管線分離不破壞結構鋼筋保護層，保證結構安全穩定，又可避免施工單位漏埋電管而引起的後開鑿現象的優勢， 具有重要的現實意義。
管線分離 ：對於裸露於室內空間以及敷設在地面架空層、非承重牆體空腔和吊頂內的管線應認定為管線分離；
管線未分離 ：對於埋置在結構構件內部（不含橫穿）或敷設在溼作業地面墊層內的管線。
電氣管線（含橋架）等在地面架空層、吊頂內敷設的，屬於管線與結構分離；在樓板、牆體裡暗敷的管線認定為未分離。
電氣管線與結構分離的幾種做法
01
電氣管線與結構分離的幾種做法
在裝配式住宅專案中，所有電氣管線明敷或者敷設於架空層和吊頂內的管線可做到全分離，但存在諸多弊端。因此在裝配式住宅專案中，一般較少採用管線與結構全分離做法。
02
電氣管線與結構部分分離
管線與結構部分分離技術，採用明敷線管與暗敷線管相結合做法。它在不影響結構主體安全的前提下，透過多專業、多工種的協同配合，巧妙地設計電氣管線敷設路由，使得既滿足美觀性，又便於人們後期更新維護。
電氣管線與結構部分分離技術專案分享
01
戶型的電氣管線與結構部分分離做法
某專案工程概況如下：住宅樓為裝配式建造專案，共33層，標準層採用預製疊合樓板、預製內隔牆、預製樓梯、疊合板式陽臺等預製構件。電氣專業有電力、照明、弱電、報警等管線，管徑為20 mm。為便於分析，僅選取標準層平面的一個戶型進行分析，該戶型的平面圖如圖1所示。

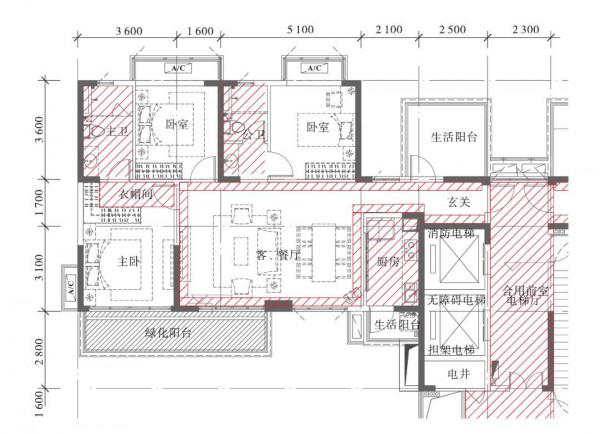

圖1 住宅戶型平面圖
該戶型採用了管線與結構部分分離的做法。室內設計專業反饋的住宅戶型吊頂範圍如圖1陰影線所示。結合室內吊頂及造型，電氣管線與結構分離做法如下：
① 廚房、衛生間處有吊頂，管線在吊頂內明敷；
② 客廳、餐廳、戶內走道、玄關等四周區域性吊頂，區域性吊頂的天花造型，電氣管線結合區域性在天花造型內明敷；
③ 非吊頂範圍的電氣管線在疊合樓板現澆層暗敷；
④ 從天花下引至牆壁處的強、弱電末端點位的線管在預製內牆板裡暗敷
做法①、② 屬管線分離，做法③、④ 不屬管線分離 。 結合BIM模型匯出戶型電氣照明、插座、弱電管線等管線軸測圖，如圖2 ~ 圖4 （注：圖中藍色線管為明敷，紅色線管為暗敷） 。

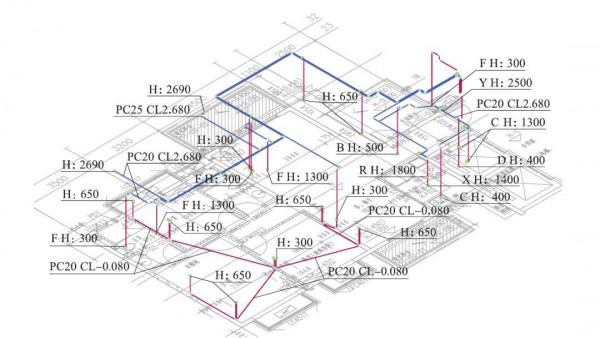

圖2 戶型照明線管軸測圖
圖3 戶型插座線管軸測圖

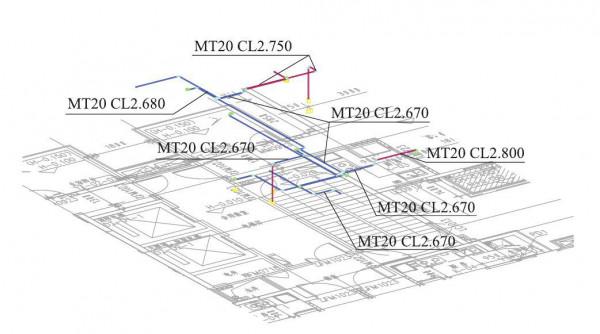

圖4 戶型弱電線管軸測圖
結合BIM模型，匯出各電氣管線明暗敷明細表如表1所示。

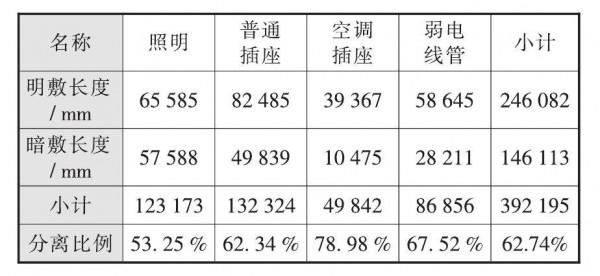

表1 戶型管線分離比例圖
02
公共部位的電氣管線與結構部分分離做法
住宅公共部位管線敷設，常規做法為從電井暗敷電力、弱電管線至戶內強弱電箱，公共部位的報警、照明在樓板裡暗敷。
該專案公共部位的平面如圖8所示， 經室內設計專業反饋，該專案公共部位均有吊頂敷設，管線可在吊頂內明敷，管線與結構分離。 結合BIM模型匯出戶型電氣照明、插座、弱電管線等管線軸測圖，如圖9 ~ 圖12（ 注：圖中藍色線管為明敷，紅色線管為暗敷 ）。
圖5 標準層公共部位平面圖
圖6 標準層公共部位電力線管軸測圖

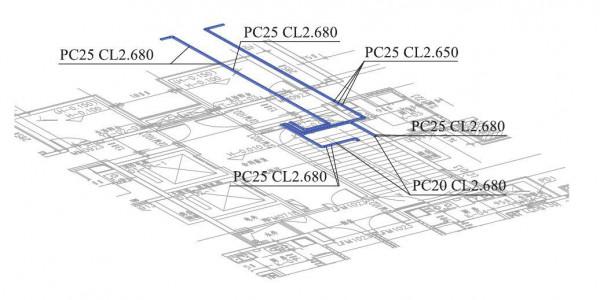

圖7 標準層公共部位弱電線管軸測圖

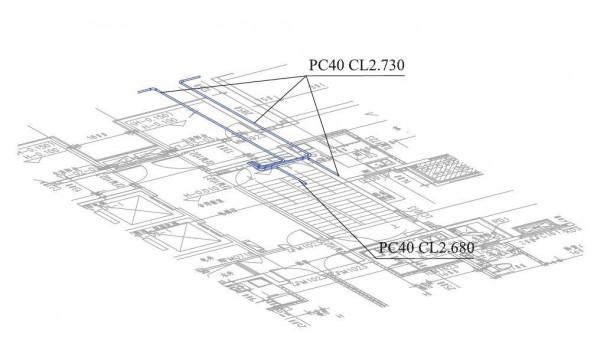

圖8 標準層功能部位照明管軸測圖
圖9 標準層公共部位報警線管軸測圖

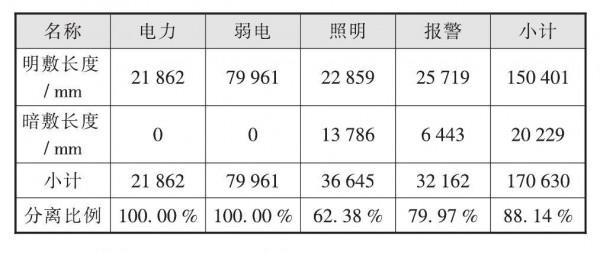

由圖6 ~ 圖9可知，電力、弱電管線為全明敷設，照明、報警水平管線多為明敷，豎向下引至末端點位多為暗敷。公共部位的管線較多明裝敷設，對於後期維修更換線管較為便利。結合BIM模型，匯出公共部位電氣管線明暗敷明細表如表2所示。
