一、起因

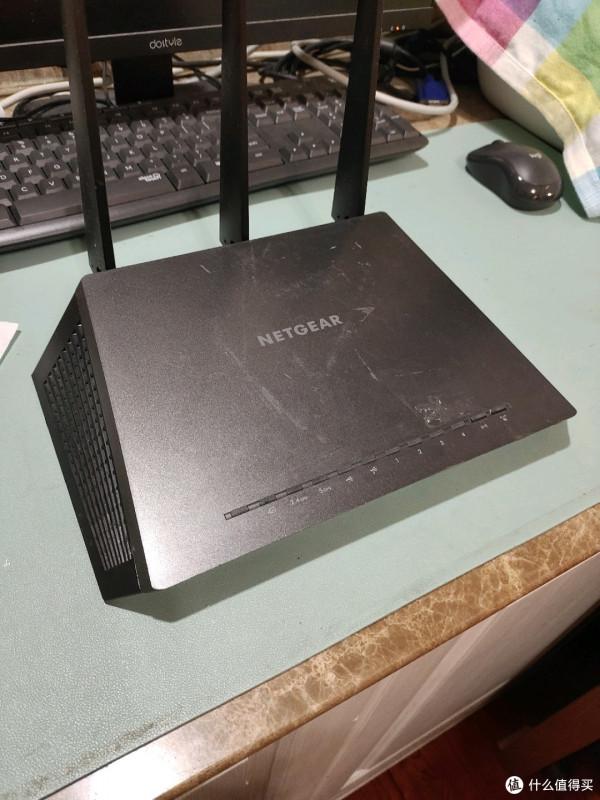

家裡用的是網件R7000路由器，最近突然壞了不太好，具體表現就是小米電視可以連線wifi，但是上不了網路。網路檢測顯示“海報和畫報CDN資源出錯”，並且無法訪問路由器上插的行動硬碟。同時手機時不時抽風連不上網。

於是上網搜尋，排除電視原因，路由器恢復出廠設定，設定閘道器，排查網線，通通不好使。於是確定，就是路由器本身不行了。也難怪，這個路由器已經用了三年，本身還是個洋垃圾。這加起來，搞不好七八九十年了。

但是我不死心，因為這款路由器發熱是通病（一搜就出來），我原來還自己慶幸我沒遇到這個問題。現在既然有故障，我懷疑會不會是這方面問題。於是，關機，冷卻，拿風扇吹。重啟，還是不行。開機顯示cpu溫度68℃，執行一會兒接近80℃。按理說這也不太高，網上都有八九十℃的。

繼續研究，網友有用銅片被動散熱的，也有裝風扇的。本著死馬當活馬醫的心情，我決定先試試銅片萬一不行丟了也不浪費。我先買了0.8㎜銅片，試試貼在cpu上。一試果然可以，溫度可以保持在54℃（時間短，時間長了會更高）左右，僅僅被動散熱就可以。估計原來的散熱膠老化了。既然可以，我決定好好修一把。另外購入2㎜銅板和導熱膠。

二、改造過程

首先是改造之前的狀態，估計是導熱的矽膠墊不行了。矽膠墊是夠厚的。

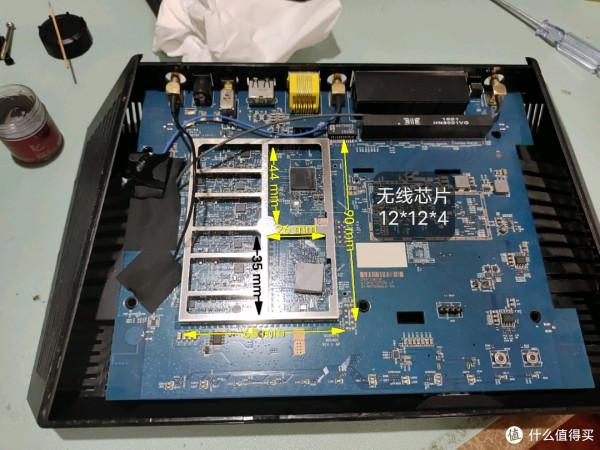

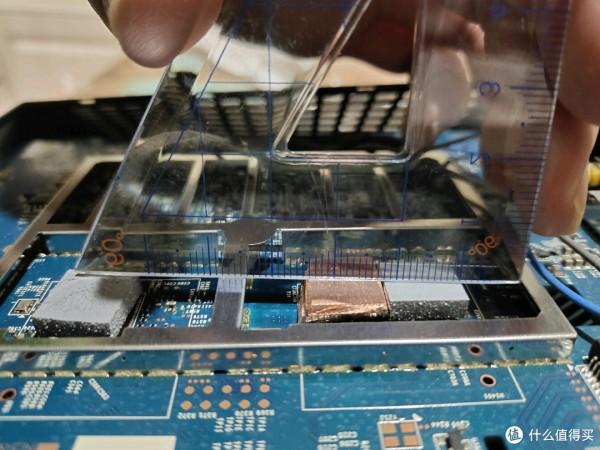

接下來展示一下晶片尺寸，有需要的自取。我只買了0.8mm和2㎜的銅板，實際上還需要4㎜左右的銅板，我是用兩層2mm疊起來的。圖中文字尺寸是大致墊片需要的長*寬*高。長寬可以放大，以框架尺寸為限制，高度參考網友，且經過我實踐確認。

路由器正面晶片

路由器反面晶片

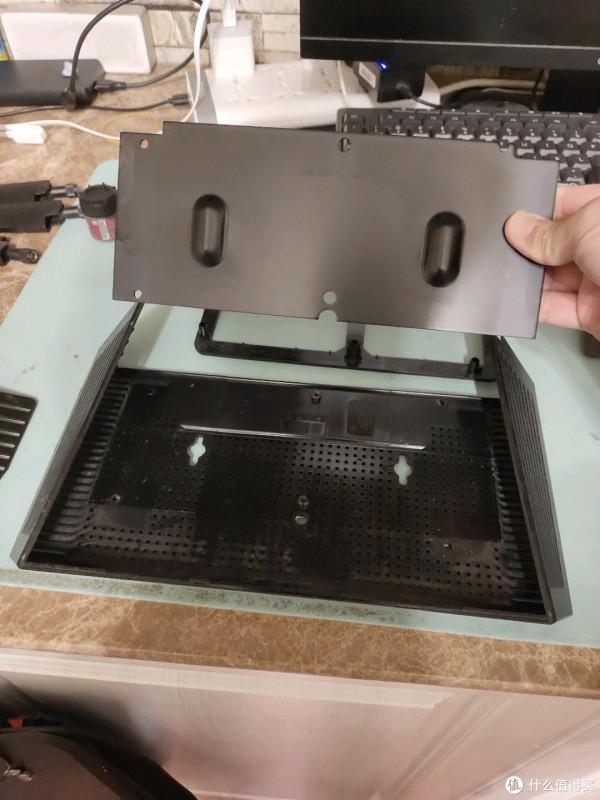

底部有一塊鐵板，鐵板有一個凸起平臺，和電路板反面的遮蔽罩接觸散熱。當然之間有2㎜的導熱矽膠

底部鐵板凸起

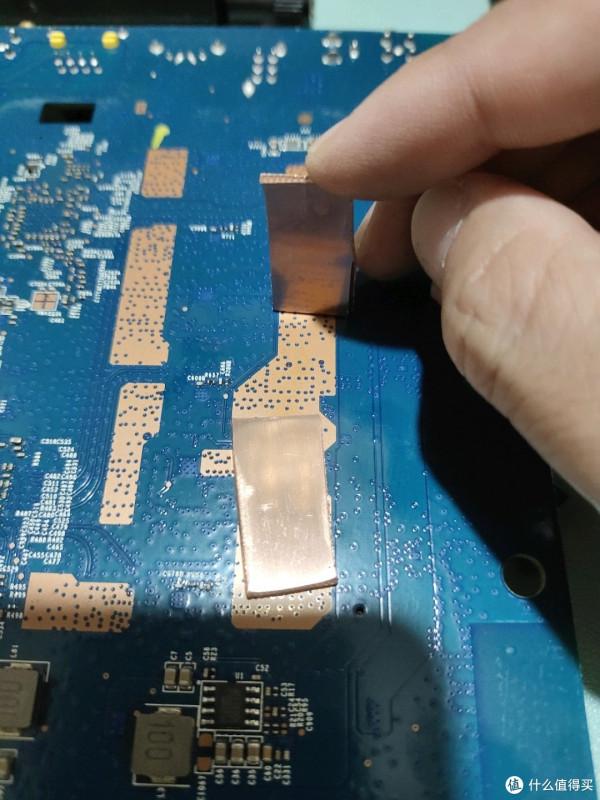

首先先處理反面的晶片

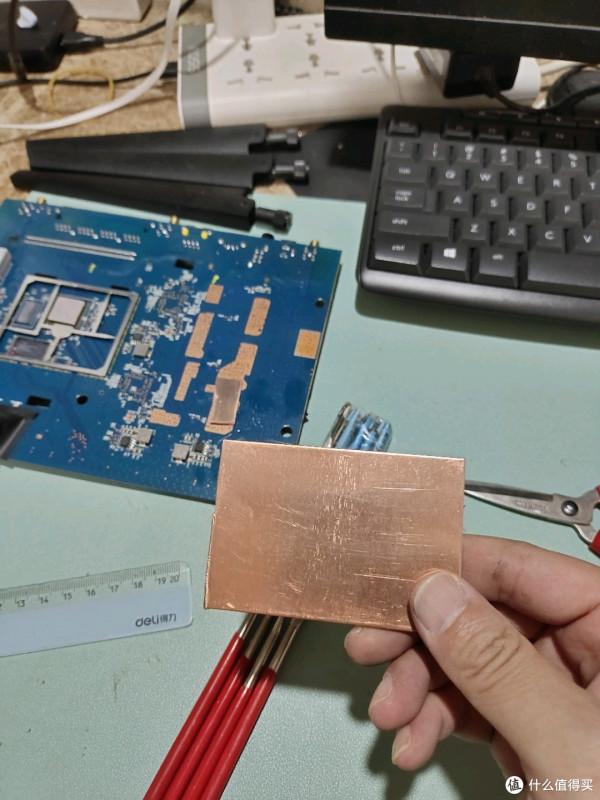

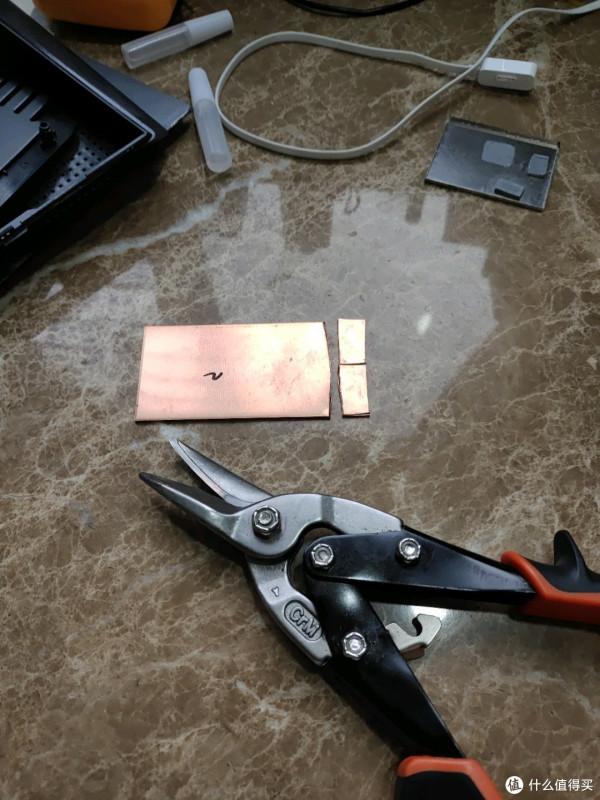

為了節約成本，我買了一整塊2㎜銅板，透過剪下成小塊貼在晶片上，事實證明，剪起來太費勁，還是買現成的比較好。

因為剪完後銅片都變形了，無奈用錘子敲平了，敲得坑坑窪窪，於是又用砂紙打磨平整。從180目打磨到2500目的砂紙。

事實證明，還是買現成的比較好，磨起來太費手。

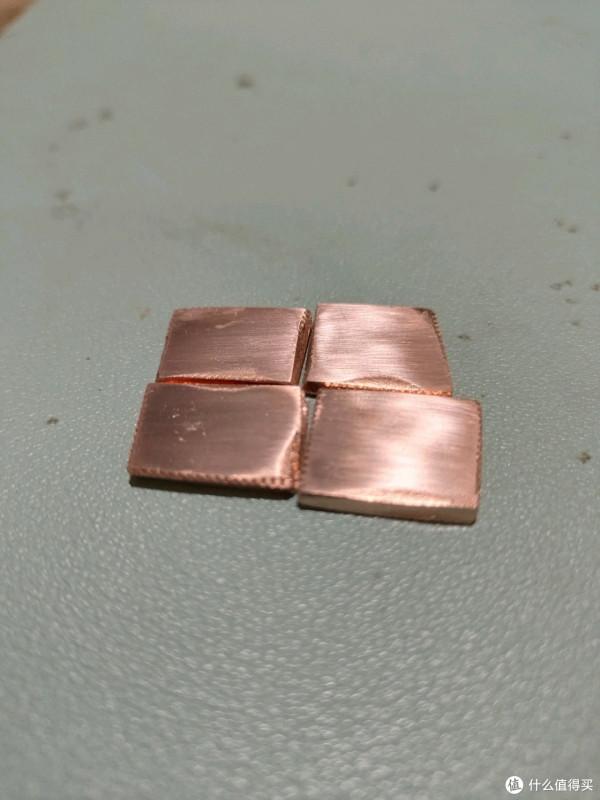

最終鏡面效果還不錯

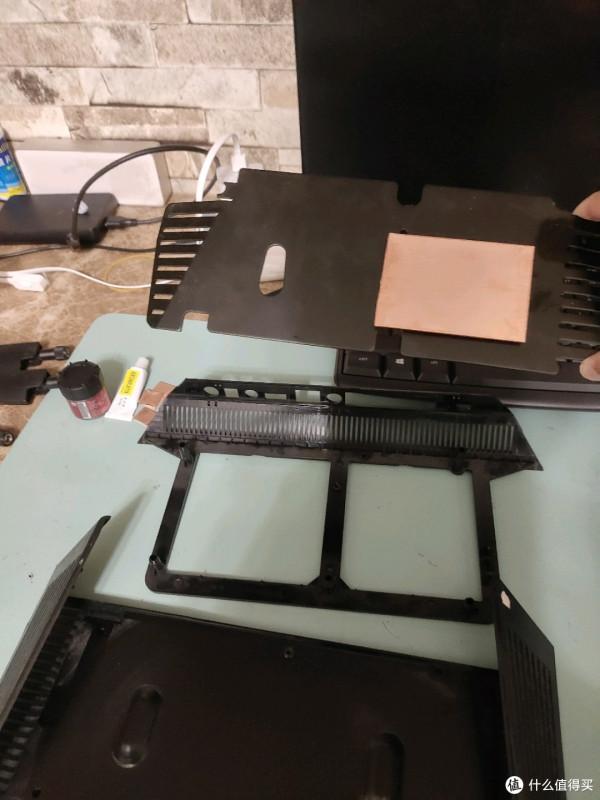

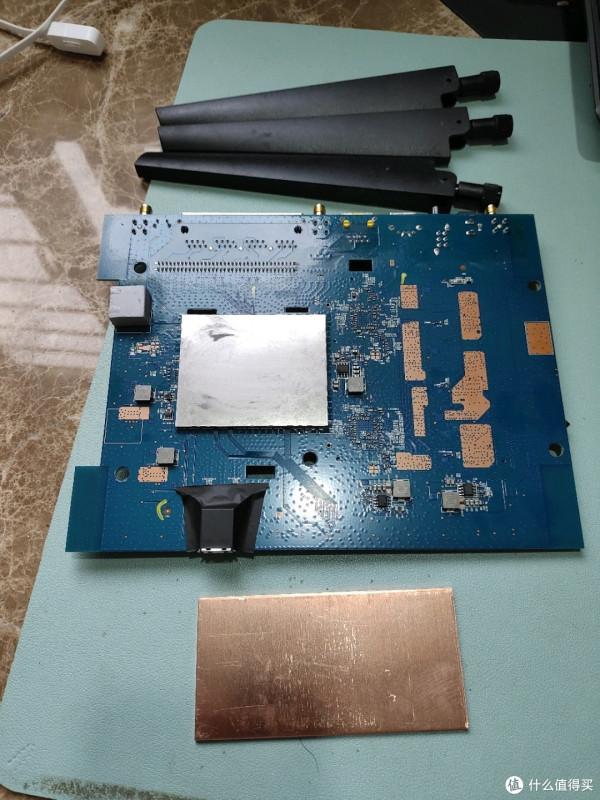

剪剩下的一大塊銅片，作為遮蔽罩和底部鐵板之間的導熱層

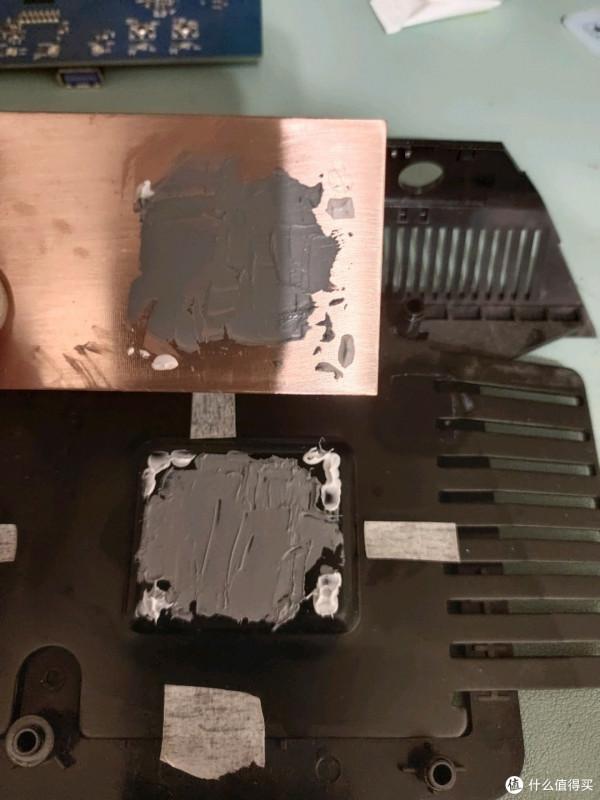

四角塗上導熱膠，中間剩下的面積填充導熱矽脂，自我感覺這樣導熱性好

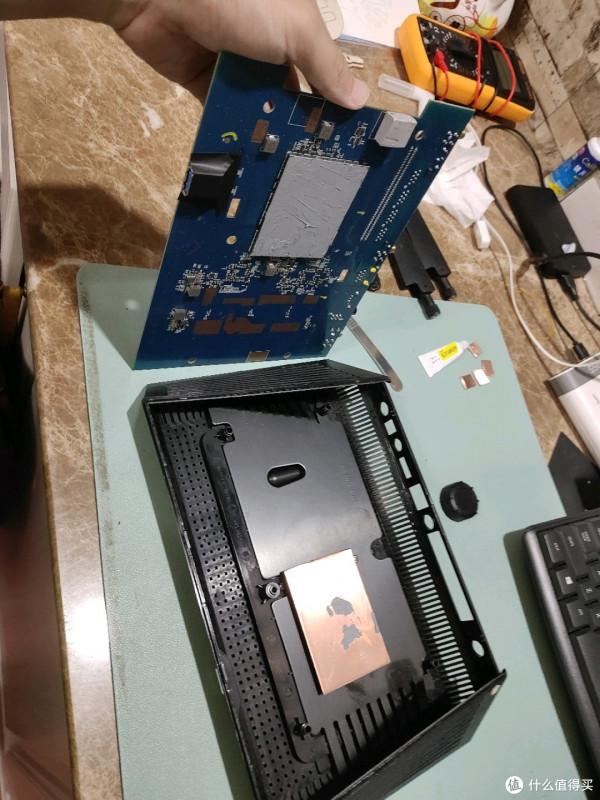

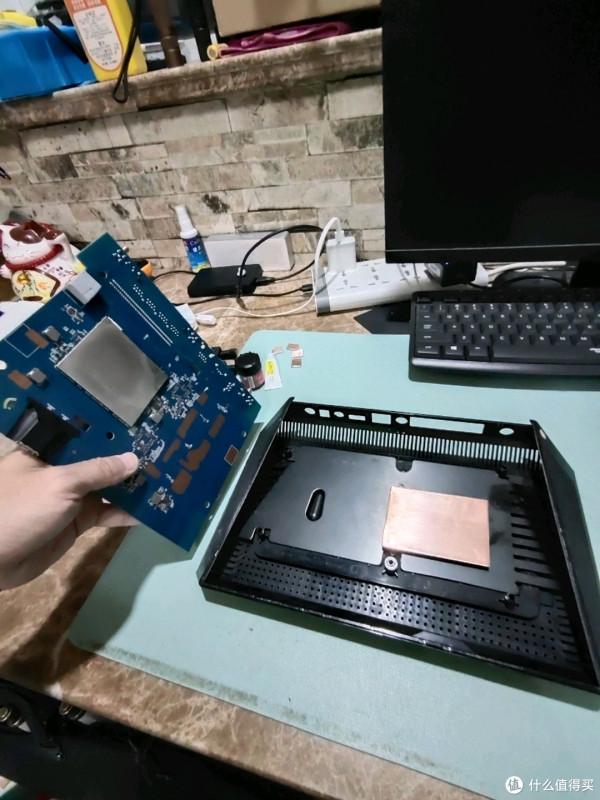

完成後效果，鐵板可以拆下來粘比較方便

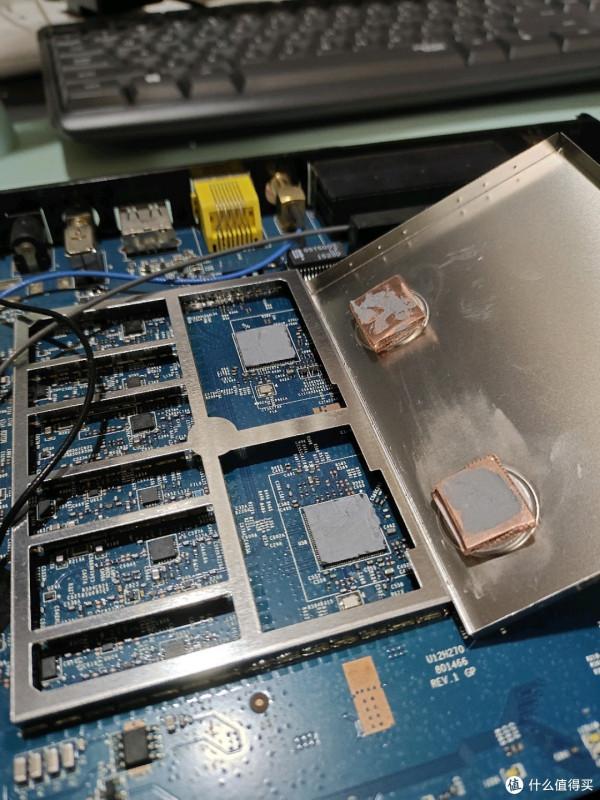

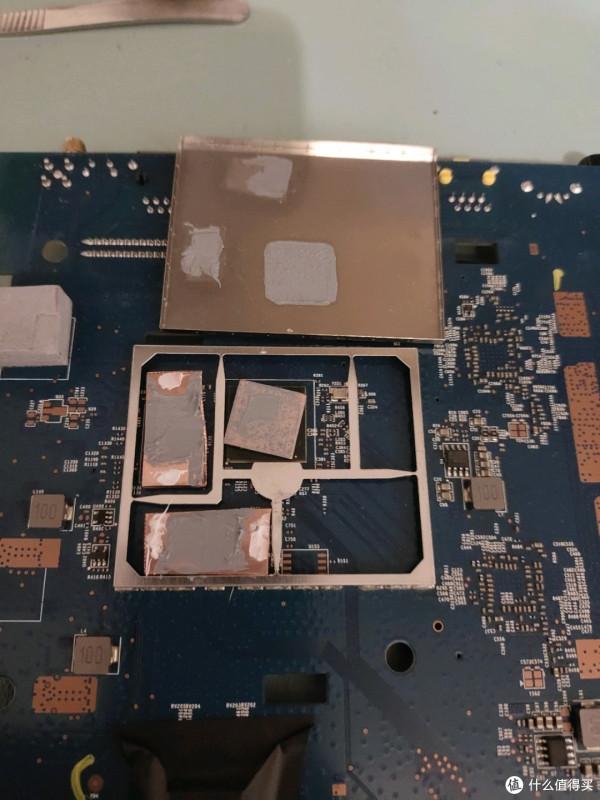

然後，給晶片墊上銅片，拆開遮蔽罩，銅片和遮蔽罩之間用導熱膠粘住，銅片的晶片之間用導熱矽脂。為了下次還能拆出來。

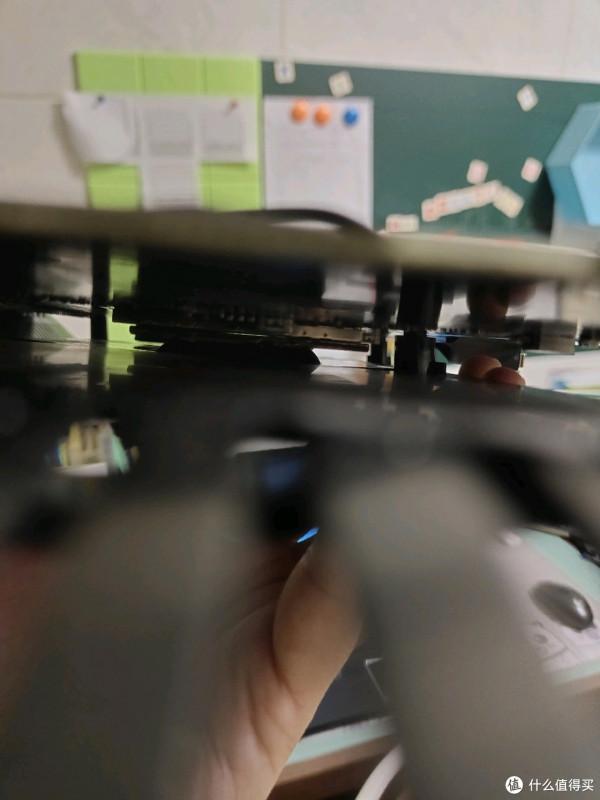

扣上遮蔽罩，然後試安裝，有間隙，不是太貼合，算了就這樣，直接用矽脂填充。

之前拆開忘記拍過程了，安裝我把步驟拍全了。

以下是拆完零件後的全家福

先安裝這個鐵板，我覺得這個鐵板沒必要啊，還擋風，難道是配重，顯得重，用料紮實。算了還是放上去。

再把第二塊鐵板安裝到架子上。

架子插進去

擰上三顆螺絲

塗上矽脂，蓋上電路板。

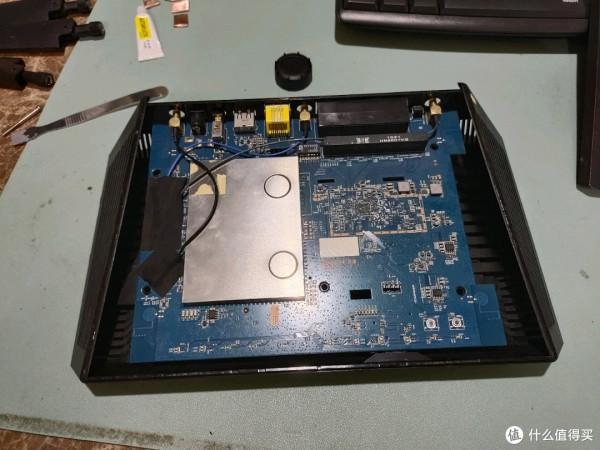

完美安裝

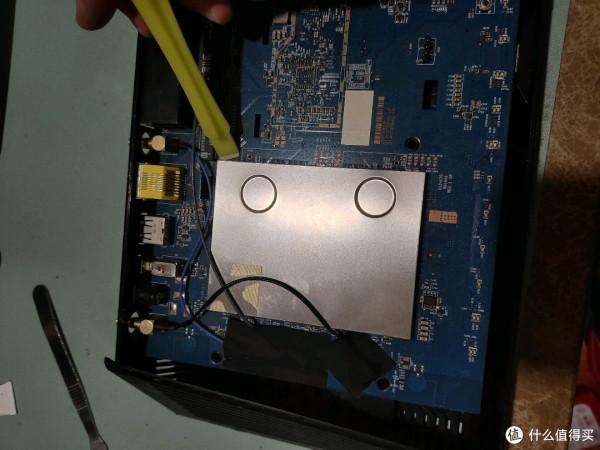

拿個撬棒在四角位置撬開遮蔽罩。

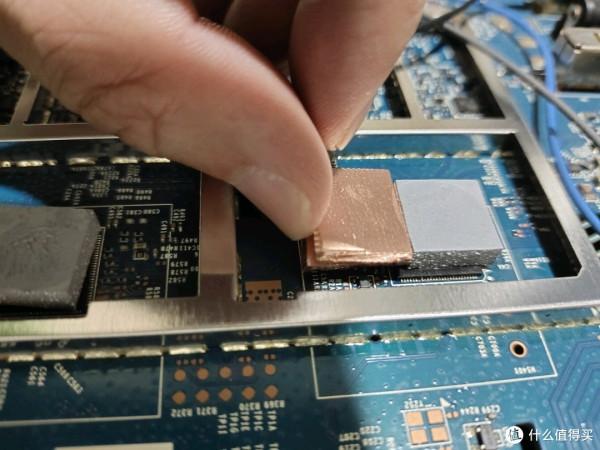

這是兩層2㎜銅板疊起來的厚度，剛好接近原來矽膠墊厚度

同理，打磨光滑

用導熱膠把銅片粘在遮蔽罩上

塗上導熱矽脂，扣上。最後效果上來說，4mm有點厚，也有可能膠水厚度造成的。

買入10個小散熱器11*11*5的

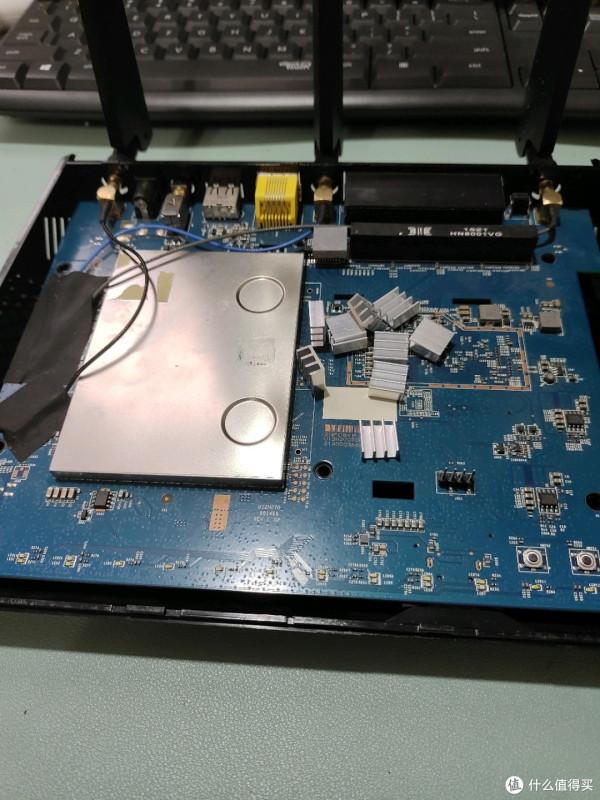

都給他貼上去，心理安慰下。

組裝起來擦擦乾淨，不多說了

開機試驗，一切順利。

壓力測試兩小時後，溫度63℃。室溫，天氣大約25℃

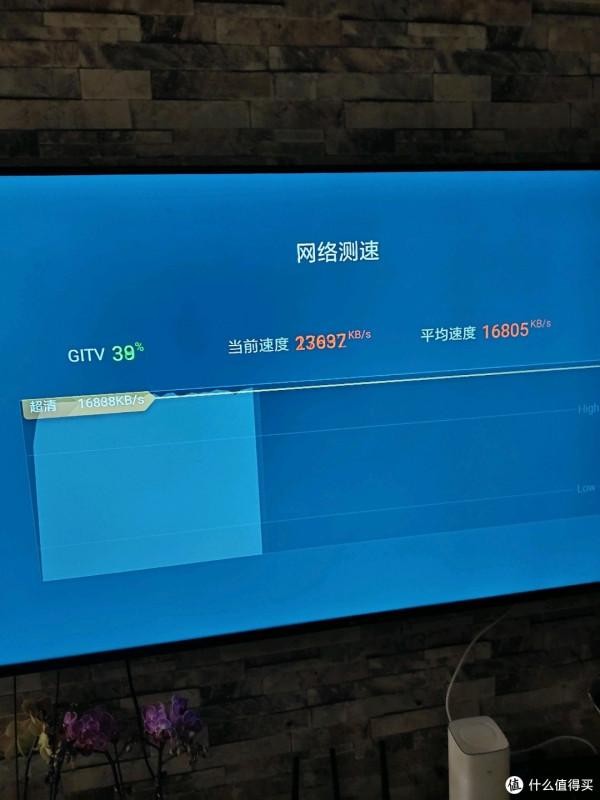

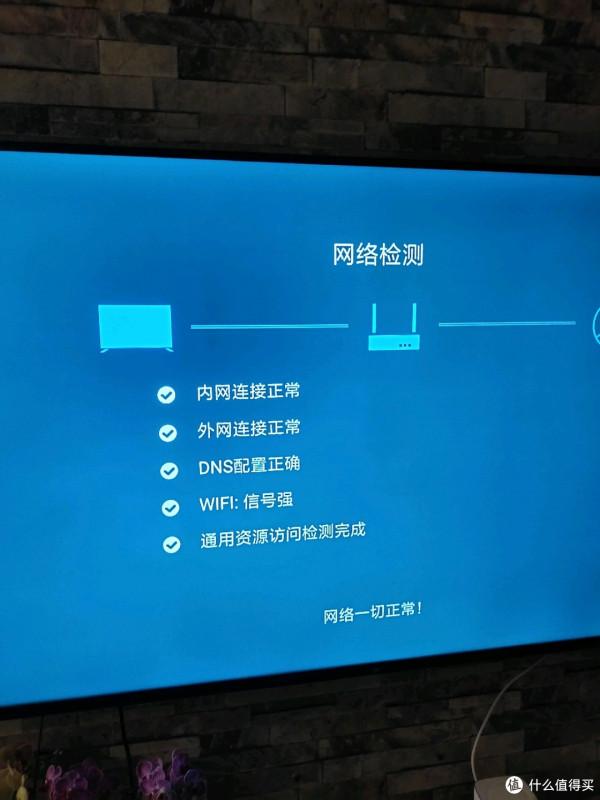

小米電視也恢復正常，另外，路由器放在客廳，原來我臥室的電視連線這個客廳路由，看電視一卡一卡的，現在居然也神奇地不卡了。

如果在旁邊加一個小風扇的話。

溫度可以低至43℃

三、總結

1、如果r7000路由器不好使，不穩定，可能就是散熱問題

2、只對cpu銅板導熱就可以解決問題，成本最低。

3、被動散熱已經足夠了，主動當然散熱更好，但是太吵了。

爭取再戰五年。
