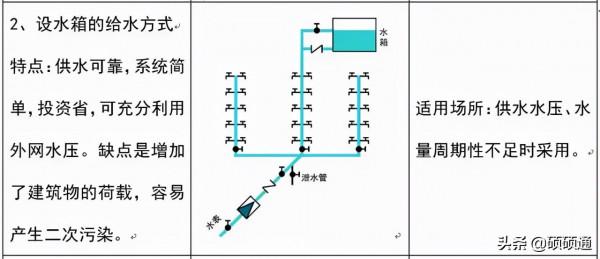

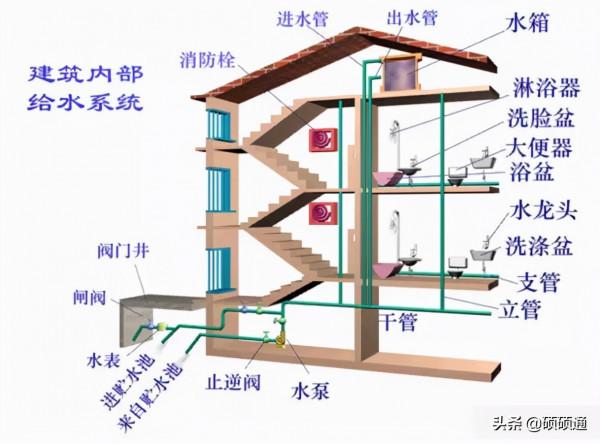

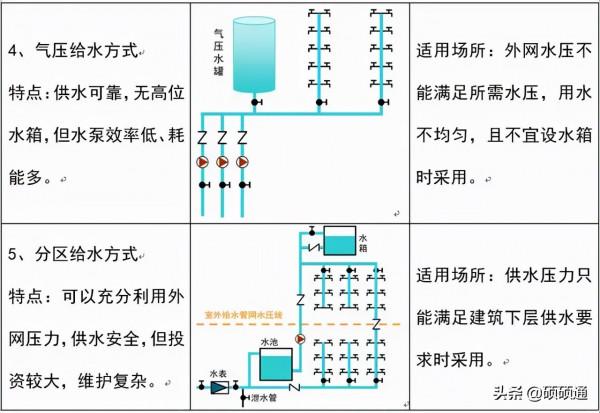

室內給水系統的給水方式：
1、給水管道有兩種敷設方式：明裝和暗裝；
1、給水管道有兩種敷設方式：明裝和暗裝；
2、室內排水管道一般為明裝，美觀要求較高的場所可暗裝。

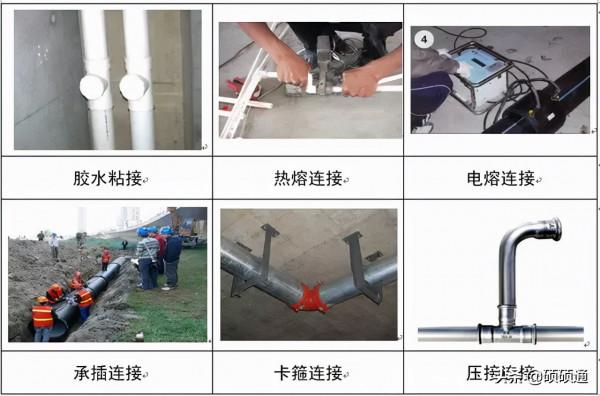

、螺紋連線（絲接）—主要適用於鋼管、塑膠管；
2、焊接連線—主要適用於鋼管；
3、法蘭連線—主要適用於鋼管、鑄鐵管；
4、膠水粘接—主要適用於塑膠管；
5、熱熔連線—主要適用於PPR管、PE管；
6、電熔連線—主要適用於PE管；
7、承插連線—主要適用有鑄鐵管；
8、卡箍連線—主要適用於鋼管（一般用於消防系統）；
9、壓接連線—主要用於薄壁不鏽鋼管。

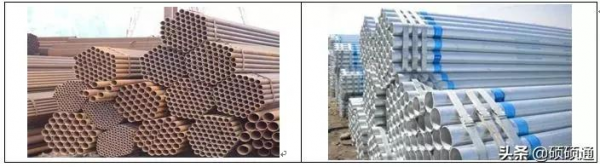

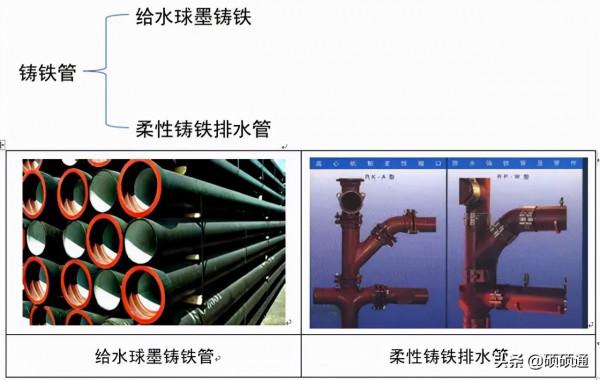

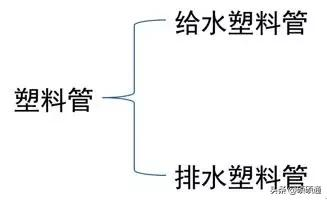

常用材料：
常用材料：
其他常用管材：PP-R管、PE管、不鏽鋼管。
微信搜尋:AZPT991建築水電知識平臺 和萬千水電工一起學習成長

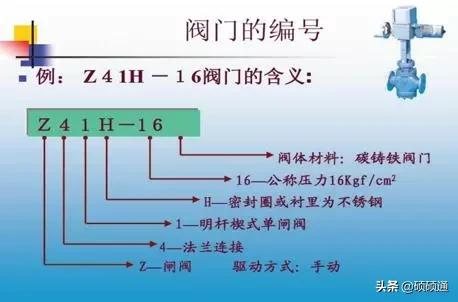

閥門：
過濾器、軟管：
衛生潔具：
識圖方法：

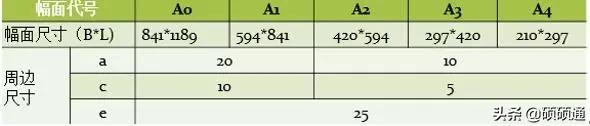

圖紙尺寸：

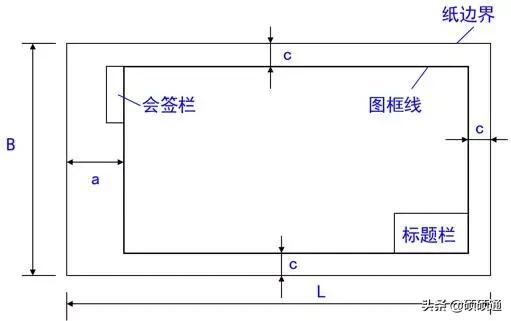

保留裝訂線圖紙：
圖紙比例：
平面圖選用比例，常用1:200、1:100、1:50；
系統圖常選用的比例1:100、1:50，但一般不按比例繪製。
給水排水工程圖中的常用圖例：

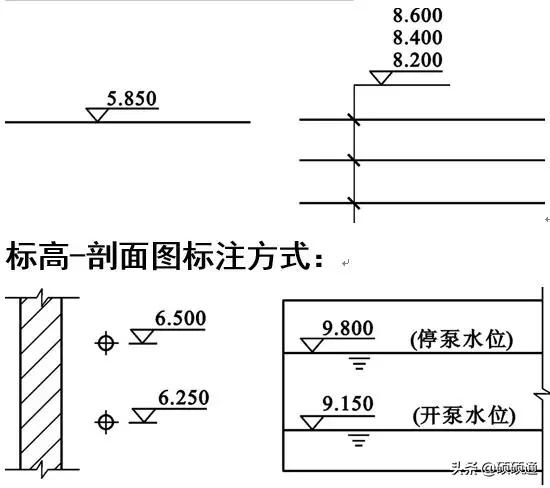

標高-平面圖標註方式：
標高-軸測圖標註方式：
標高注意點：
1、室內標高一般標註的是相對標高，即相對正負零的標高；
2、標高一般情況下是以“m”為計量單位的，寫小數點後面第三位；
3、標高按標註位置分為：頂標高、中心標高、底標高；
4、圖紙沒有特別說明，一般情況下：給水管標註的是管道中心標高，排水管標註的是管道底標高。

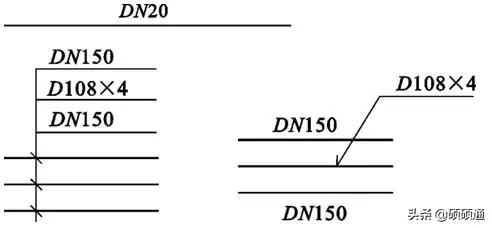

管道管徑標註：
管徑應以mm為單位。水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示（如DN15、DN50）；無縫鋼管、螺旋、銅管、不鏽鋼管等管材，管徑宜以外徑D×壁厚表示（如D108×4、D159×4.5等）；鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）；塑膠管材，管徑宜按產品標準的方法表示。當設計均用公稱直徑DN表示管徑時，應用公稱直徑DN與相應產品規格對照表。
管路編號：
（1）當建築物的給水引入管或排水排出管的數量超過1根時，宜進行編號。
（2）建築物穿越樓層的立管，其數量超過1根時宜進行編號。
（3）在總平面圖中，當給排水附屬構築物的數量超過1個時，宜進行編號。編號方法為：構築物代號－編號；給水構築物的編號順序宜為：從水源到幹管，再從幹管到支管，最後到使用者；排水構築物的編號順序宜為：從上游到下游，先幹管後支管。
（4）當給排水機電裝置的數量超過1臺時，宜進行編號，並應有裝置編號與裝置名稱對照表。
建築給排水施工圖的主要內容：
建築給排水施工圖一般由圖紙目錄、主要裝置材料表、設計說明、圖例、平面圖、系統圖（軸測圖）、施工詳圖等組成。
室外小區給排水工程，根據工程內容還應包括管道斷面圖、給排水節點圖等。
平面佈置圖：
給水、排水平面圖主要表達給水、排水管線和裝置的平面佈置情況。
根據建築規劃，在設計圖紙中，用水裝置的種類、數量、位置，均要作出給水和排水平面佈置；各種功能管道、管道附件、衛生器具、用水裝置，如消火栓箱、噴頭等，均應用各種圖例表示；各種橫幹管、立管、支管的管徑、坡度等，均應標出。平面圖上管道都用單線繪出，沿牆敷設時不注管道距牆面的距離。
系統圖：系統圖，也稱“軸測圖”，其繪法取水平、軸測、垂直方向，完全與平面佈置圖比例相同。系統圖上應標明管道的管徑、坡度，標出支管與立管的連線處，以及管道各種附件的安裝標高，標高的±0.00應與建築圖一致。系統圖上各種立管的編號應與平面佈置圖相一致。系統圖均應按給水、排水、熱水等各系統單獨繪製，以便於施工安裝和概預算應用。
施工詳圖：凡平面佈置圖、系統圖中區域性構造因受圖面比例限制而表達不完善或無法表達的，為使施工概預算及施工不出現失誤，必須繪出施工詳圖。通用施工詳圖系列，如衛生器具安裝、排水檢查井、雨水檢查井、閥門井、水錶井、區域性汙水處理構築物等，均有各種施工標準圖，施工詳圖宜首先採用標準圖。
繪製施工詳圖的比例以能清楚繪出構造為根據選用。施工詳圖應儘量詳細註明尺寸，不應以比例代替尺寸。
設計施工說明及主要材料裝置表：
用工程繪圖無法表達清楚的給水、排水、熱水供應、雨水系統等管材、防腐、防凍、防露的做法；或難以表達的諸如管道連線、固定、竣工驗收要求、施工中特殊情況技術處理措施，或施工方法要求嚴格必須遵守的技術規程、規定等，可在圖紙中用文字寫出設計施工說明。工程選用的主要材料及裝置表，應列明材料類別、規格、數量，裝置品種、規格和主要尺寸。
此外，施工圖還應繪出工程圖所用圖例。
所有以上圖紙及施工說明等應編排有序，寫出圖紙目錄。
建築給排水施工圖的識讀：
基本方法：先粗後細，平面、系統多對照。
閱讀主要圖紙之前，應當先看說明和裝置材料表，然後以系統圖為線索深入閱讀平面圖、系統圖及詳圖。
閱讀時，應三種圖相互對照來看。先看系統圖，對各系統做到大致瞭解。看給水系統圖時，可由建築的給水引入管開始，沿水流方向經幹管、立管、支管到用水裝置；看排水系統圖時，可由排水裝置開始，沿排水方向經支管、橫管、立管、幹管到排出管。
平面圖的識讀：室內給排水管道平面圖是施工圖紙中最基本和最重要的圖紙，常用的比例是1∶100和1∶50兩種。它主要表明建築物內給排水管道及衛生器具和用水裝置的平面佈置。圖上的線條都是示意性的，同時管材配件如活接頭、補心、管箍等也不畫出來，因此在識讀圖紙時還必須熟悉給排水管道的施工工藝。
在識讀管道平面圖時，應該掌握的主要內容和注意事項如下：
(1)查明衛生器具、用水裝置和升壓裝置的型別、數量、安裝位置、定位尺寸。
(2)弄清給水引入管和汙水排出管的平面位置、走向、定位尺寸、與室外給排水管網的連線形式、管徑及坡度等。
(3)查明給排水乾管、立管、支管的平面位置與走向、管徑尺寸及立管編號。從平面圖上可清楚地查明是明裝還是暗裝，以確定施工方法。
(4)消防給水管道要查明消火栓的佈置、口徑大小及消防箱的形式與位置。
(5)在給水管道上設定水錶時，必須查明水錶的型號、安裝位置以及水錶前後閥門的設定情況。
(6)對於室內排水管道，還要查明清通裝置的佈置情況，清掃口和檢查口的型號和位置。
系統圖的識讀：
給排水管道系統圖主要表明管道系統的立體走向。
在給水系統圖上，衛生器具不畫出來，只須畫出水龍頭、淋浴器蓮蓬頭、沖洗水箱等符號；用水裝置如鍋爐、熱交換器、水箱等則畫出示意性的立體圖，並在旁邊注以文字說明。
在排水系統圖上也只畫出相應的衛生器具的存水彎或器具排水管。
在識讀系統圖時，應掌握的主要內容和注意事項如下：
(1)查明給水管道系統的具體走向，幹管的佈置方式，管徑尺寸及其變化情況，閥門的設定，引入管、幹管及各支管的標高。
(2)查明排水管道的具體走向，管路分支情況，管徑尺寸與橫管坡度，管道各部分標高，存水彎的形式，清通裝置的設定情況，彎頭及三通的選用等。識讀排水管道系統圖時，一般按衛生器具或排水裝置的存水彎、器具排水管、橫支管、立管、排出管的順序進行。
(3)系統圖上對各樓層標高都有註明，識讀時可據此分清管路是屬於哪一層的。
詳圖的識讀：
室內給排水工程的詳圖包括節點圖、大樣圖、標準圖，主要是管道節點、水錶、消火栓、水加熱器、開水爐、衛生器具、套管、排水裝置、管道支架等的安裝圖及衛生間大樣圖等。
這些圖都是根據實物用正投影法畫出來的，圖上都有詳細尺寸，可供安裝時直接使用。
