飛利浦HX9332電動牙刷維修——滿血復活

前幾天發文“飛利浦HX9332電動牙刷維修翻車記，還能修好嗎？”，維修失敗告終，經過幾天研究，終於找出所有故障，一步步修好所有故障，滿血復活。

維修分為四大步：主機板維修、聲波電機維修、防水密封維修和電池更換。

一、主機板維修：

主機板維修一共涉及三處斷線補接（按鈕下面的6個程式設計用的測試點到CPU之間也可能有斷線，可以不用處理，平時用不上）以及一處按鈕處理。

斷線和按鈕故障均是由於防水密封圈破裂進水腐蝕所致。首先清洗主機板，用無水酒精擦拭主機板表面，清理乾淨所有進水痕跡，準備測量維修。

第一處斷線位於啟動按鈕底部，怎麼找到的呢？

首先用穩壓電源給主機板加電，按啟動按鈕沒有反應，那就從按鈕開始查詢故障，測量按鈕兩端電壓均為0v。斷開電源，測量按鈕兩端對地電阻都很低，一端為1.29歐姆正常，另一端為17.2歐姆，接近短路（見下圖）。

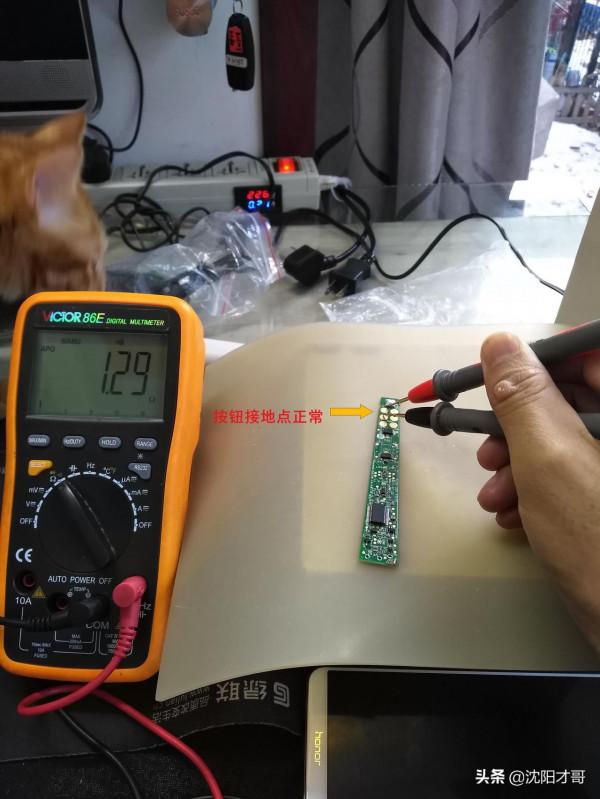

按鈕接地端電阻

按鈕控制端電阻

先用風槍吹下按鈕再說，卸下按鈕後，測量按鈕，確實接近短路了，準備換新按鈕，由於按鈕引腳在按鈕底部，手裡只有引腳在外側的按鈕，安裝不上，沒有合適的按鈕，只能拆開按鈕看看。開啟後，裡面全是黑色雜物，用酒精清洗後測量一切正常，算是修好了按鈕。

按鈕修好了，主機板加電，再用鑷子直接短接按鈕焊盤兩端，準備啟動主機板，還是沒有反應，斷電，測試按鈕焊盤對地電阻，一端為0正常，另一端為無窮大，斷線了。檢查線路發現按鈕底部的過孔腐蝕斷線，用導線插入過孔，兩側焊接到焊盤上，再測電阻，通了。主機板再加電，測量按鈕這端電壓，4.0v正常，用鑷子短接按鈕兩端，指示燈發亮，能正常啟動主機板了。（焊接處理見下圖）

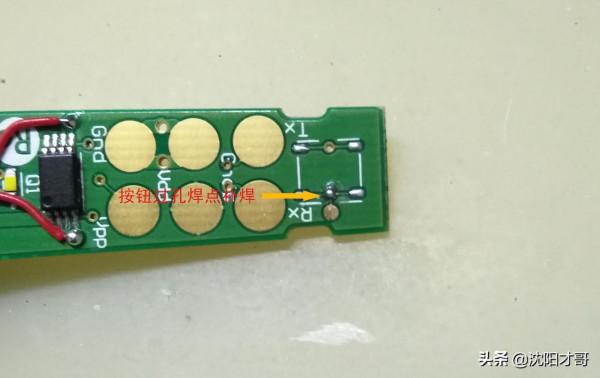

按鈕正面過孔維修

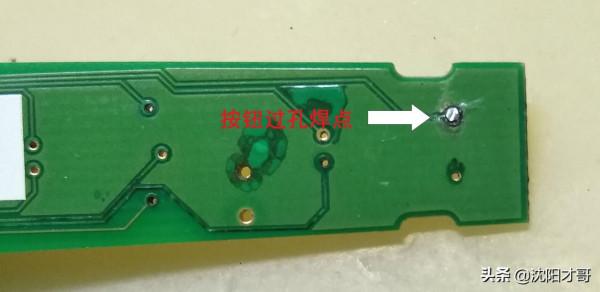

按鈕背面過孔維修

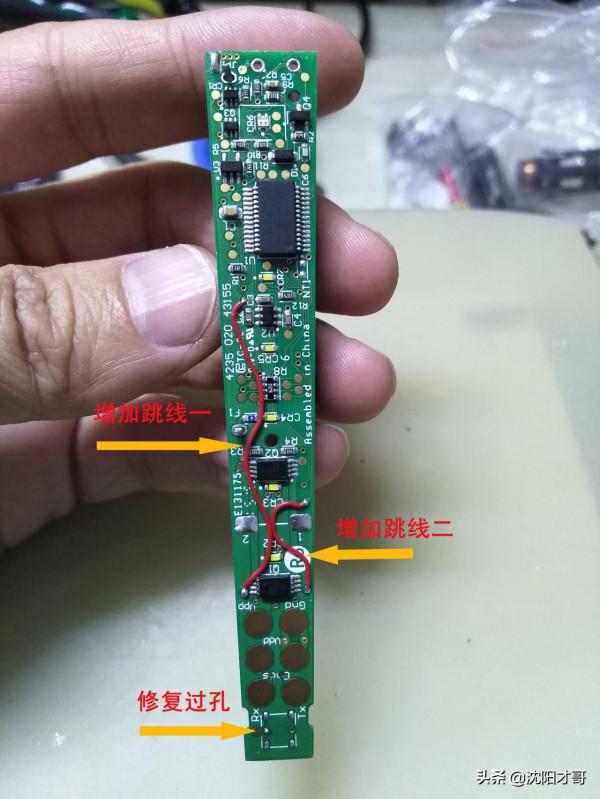

問題來了，剛一開機，靠近按鈕一側的IC（實際為2個複合的場效電晶體）就冒煙！立刻切斷電源！能開機，首先確定CPU應該沒有問題，分析可能存在有兩種情況：一種情況是這個IC壞了，短路了；另一種情況是控制極開路，邏輯混亂造成輸出短路。按著實際電路板跑線，測量發現有兩處到CPU的線路斷線。根據實際線路，補焊兩根細線，測量正常後加電試機，冒煙情況排除。多次短接按鈕焊盤，指示燈有變化，測量聲波電機輸出，有電壓變化，測頻率約有500Hz多點，將聲波電機接入，有振動（此時還未維修聲波電機，只是測試一下）主機板基本正常了。用風槍焊接好啟動按鈕，試機正常，主機板維修結束。

主機板修復結果

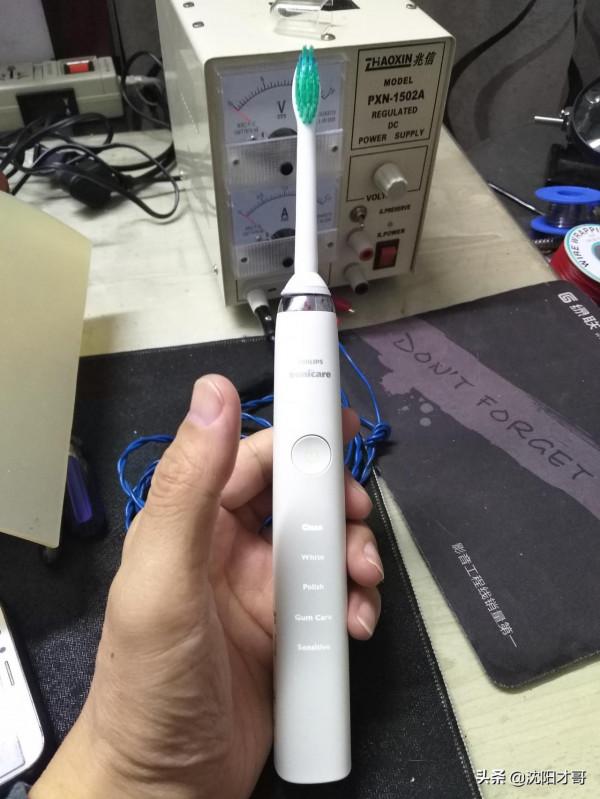

測試主機板

測試主機板2

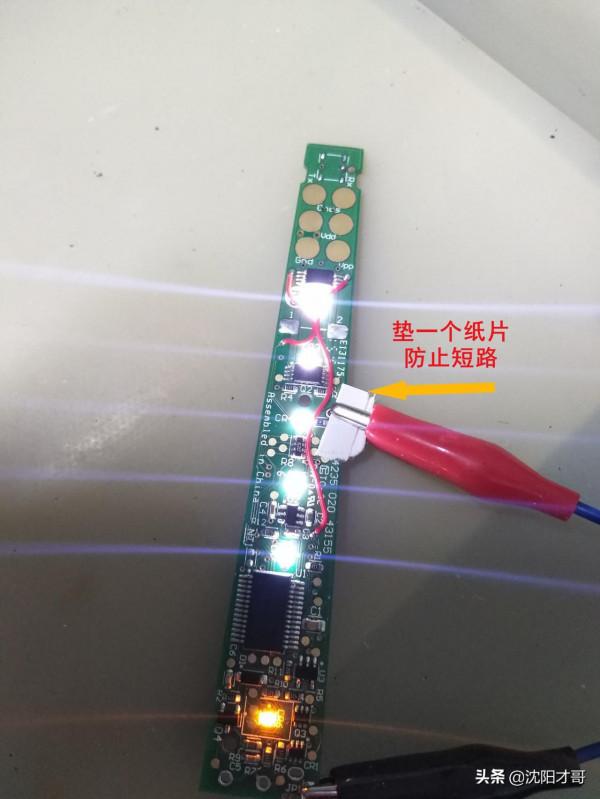

用電池測試主機板

按鈕焊接完成測試

二、聲波電機維修

聲波電機維修分兩大步：清潔機械傳動機構和調節電機鐵芯與磁鐵間的縫隙

1、清潔機械傳動機構

因聲波電機進入雜質過多，已經幹了，清掃不掉，需要用水浸泡，泡了一個晚上，第二天用牙刷刷掉，個別地方用刀片刮掉，最後用電吹風吹乾。手動檢查振頭擺動情況，還算完好。

拆掉振頭

前振頭

侵泡機械傳動部分

吹乾水分

2、調節電機鐵芯與磁鐵間的縫隙

牙刷沒勁，多數是由於聲波電機線圈元件鐵芯鬆動，與振動磁鐵吸在一起，摩擦力大，傳出去動力就弱了，所以沒有勁了。縫隙不要調得太大，像網上說的4mm實在太大了，距離遠了，電磁力和磁鐵之間的作用力就小了，振動力反而不大，我是調到0.2mm，最多也不超過0.5mm，兩個固定螺絲（一個在主機板下面）都擰緊，就沒啥問題了。先用撬刀插入縫中，調整到合適位置擰緊螺絲就行了。（調整過程見下圖）

插入撬刀

插入撬刀2

拆下聲波電機元件注意的地方

縫隙偏大

縫隙偏大2

合適的縫隙

三、防水密封維修

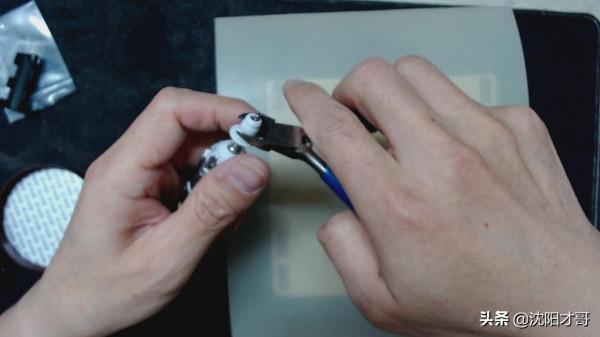

先拆掉原來的壞的防水密封圈，用剪刀或斜口鉗輕輕夾住密封圈的塑膠帽，向外用力擼塑膠帽，不要用力向裡夾，要向外用力拉，拉掉塑膠帽以後拆掉舊的密封圈（請看下圖）。

拆舊密封圈

新密封圈是買電池送的，先清理乾淨振動杆上面的汙物，擦亮振動杆，再套上新的防水密封圈，按到底，和白色塑膠件貼實，最後套上塑膠帽，套塑膠帽要注意角度，塑膠帽內孔不是圓形的，和振杆對應就行，用力按下，塑膠帽安到位就行了（請看下圖），至此防水密封圈安裝完畢。

套入新防水圈

注意塑膠帽方向

套入塑膠帽

四、更換鋰電池

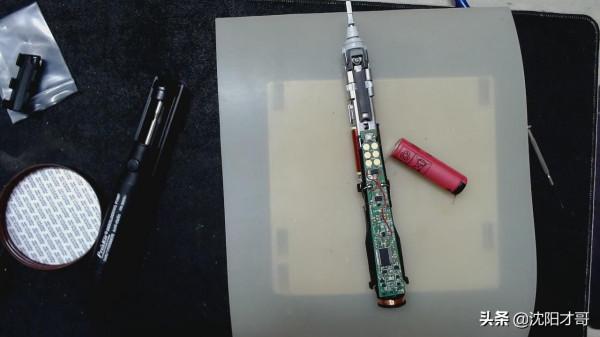

用吸錫器拆除舊電池，拆除舊電池之前，先斷開電池負極附近的安全短路焊點，這個焊點斷開以後電池就和主機板電路斷開了，這樣在拆裝電池的時候，一旦碰到線路板也不會造成短路燒燬元器件。拆除完舊電池，首先將新電池引腳上錫，這樣再往線路板上焊接就非常可靠了。再將新電池放入電池倉，注意正負極別弄錯就行了，負極靠近充電線圈那面，正極位於線路板中心那端。裝電池沒啥技術含量，焊接好就行了，檢查無誤後再將安全短路焊點焊上就行了。

新電池預上錫
