大家好，這次的拆機是大金risora 1.5匹空調掛機。
risora是大金在2020年釋出的空調掛機，日本和中國同步銷售，大金對這款空調非常重視，在我印象中，2020年大金日本官網首頁，放的都是risora。
不過，在2020年，我還有點看不上這款空調，因為大金官網介紹這款空調時，產品特點是多彩面板，和超薄機身。

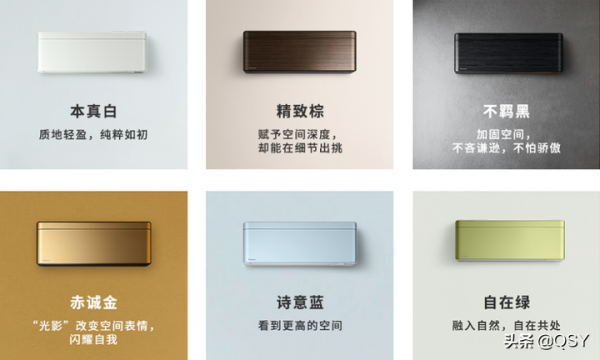

大金risora提供多種面板顏色可選
那時候，我有點看不上大金risora，認為多彩面板=割韭菜。

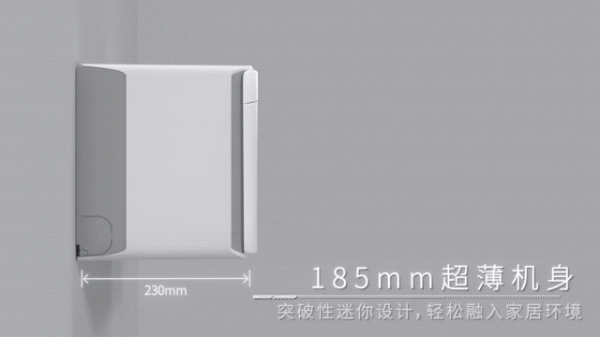

大金risora超薄內機
至於超薄內機……國產空調厚度多在190~200mm之間，都是超薄內機，我買日系空調就是追求厚內機大風輪，超薄內機？呵呵噠。
不過，在拆完多款大金空調後，發現大金空調有個規律，就是貴的機型，配置一定更好。只是大金對高階機型推廣文案，更多去宣傳一些概念，配置提的少。
大金risora導風板向上翻，這種導風板都支援水平康達氣流
於是呢，我就仔細研究了risora，發現導風板是上翻的，這是日系傳統高階空調的設計，這種導風板都支援康達氣流。同時還發現，risora的製冷劑充注量有930克，是比較高的，感覺risora的配置應該挺好的。這就激起我的興趣，搞回來一臺risora拆。
目前在售的大金risora 1.5匹空調，是新二級能效，其實就是老款一級能效，換成了新二級能效標，配置沒變化。
今天的拆機文章，會和E-MAX小鑫系列新二級對比，看下這兩款新二級的配置有什麼區別和聯絡。
下文簡稱risora和小鑫。
大金risora空調外機

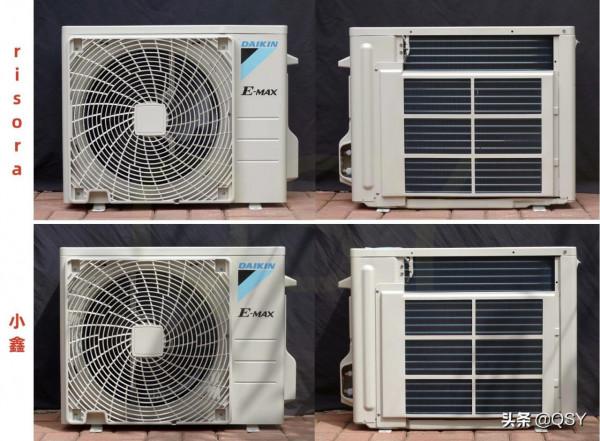

risora和小鑫，外機
外機尺寸：括號外是帶閥門、括號內是不帶閥門的寬度
- risora：740(675)×550×337mm
- 小鑫：740(675)×550×337mm
兩款空調外機樣子和尺寸是完全一樣的。
大金空調外機尺寸比別的品牌要小一些，其實高度和厚度和別的品牌差不多，主要是偏窄，大部分1.5匹空調外機寬度是870(800)，相比之下大金要窄了120~130mm。小尺寸好處就是可以滿足小空間室外機位的安裝需求，這需要很強的研發實力。
risora和小鑫，外機側面

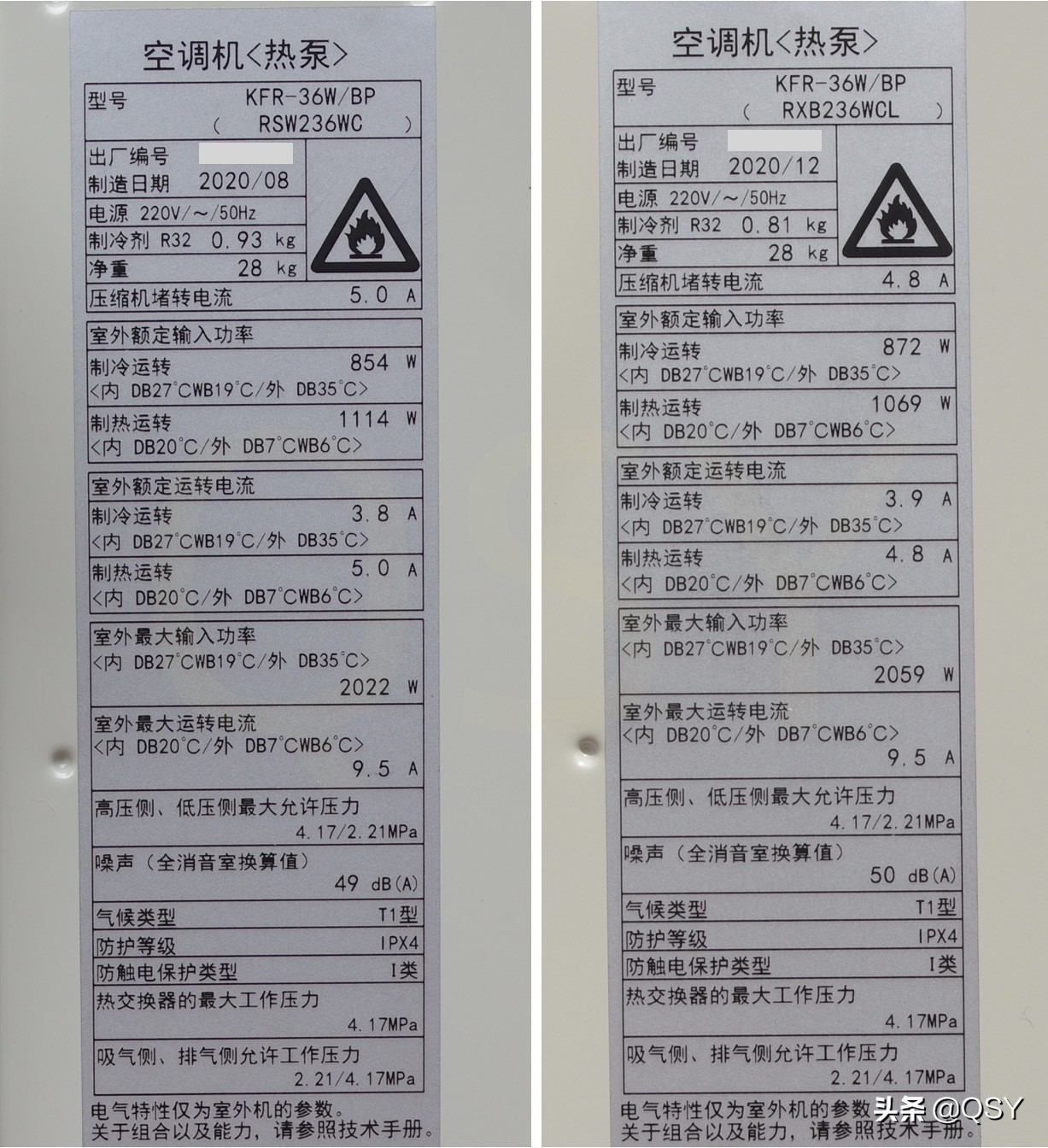

risora和小鑫的外機引數
外機型號
- risora：RSW236WC
- 小鑫：RXB236WCL
製冷劑和外機重量
- risora：R32/930g，外機重量28kg
- 小鑫：R32/810g，外機重量28kg
製冷劑充注量risora要比小鑫多120g，但外機重量相同。

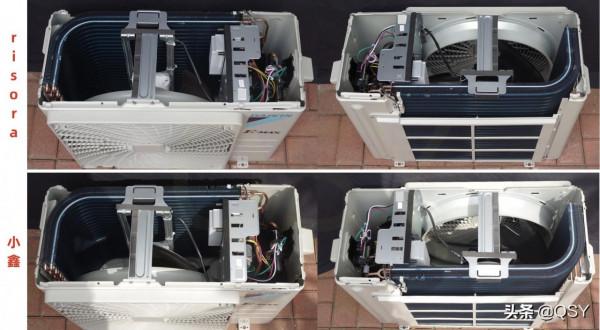

risora和小鑫，拆開上蓋
- risora：豎置電控板，2.6排冷凝器
- 小鑫：豎置電控板，2.6排冷凝器
多出來的0.6排銅管都設計在背面外部，並帶有防護網。
risora和小鑫，正面和背面拆解圖
拆卸掉背面的防護網之後，可以明顯的看到多出來的0.6排銅管。
risora和小鑫，銅管數量
- risora：正面兩排24組共48根銅管，背面0.6排8組共16根銅管
- 小鑫：正面兩排24組共48根銅管，背面0.6排8組共16根銅管
銅管數量相同。
risora和小鑫，帶翅片部分銅管長度
- risora：整排帶翅片部分銅管長度約68cm，0.6排帶翅片部分銅管長度約42cm
- 小鑫：整排帶翅片部分銅管長度約68cm，0.6排帶翅片部分銅管長度約43cm
考慮測量誤差，0.6排帶翅片部分銅管長度可以看做是43cm。

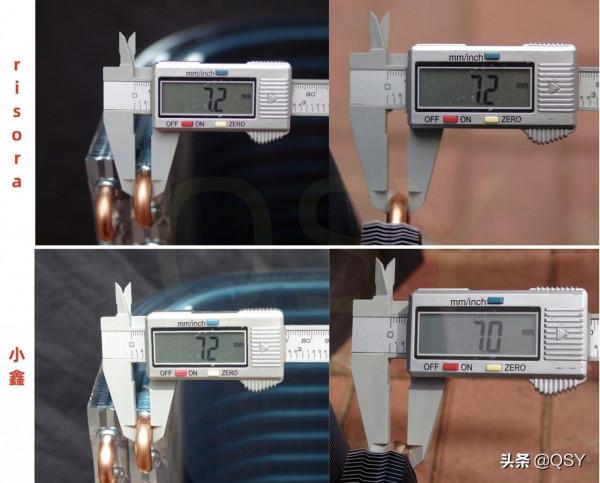

risora和小鑫，銅管外徑
- risora：整排的銅管外徑7.2mm，0.6排銅管外徑是7.2mm
- 小鑫：整排的銅管外徑7.2mm，0.6排銅管外徑是7.0mm
考慮測量誤差，銅管外徑都可以看做是7mm。

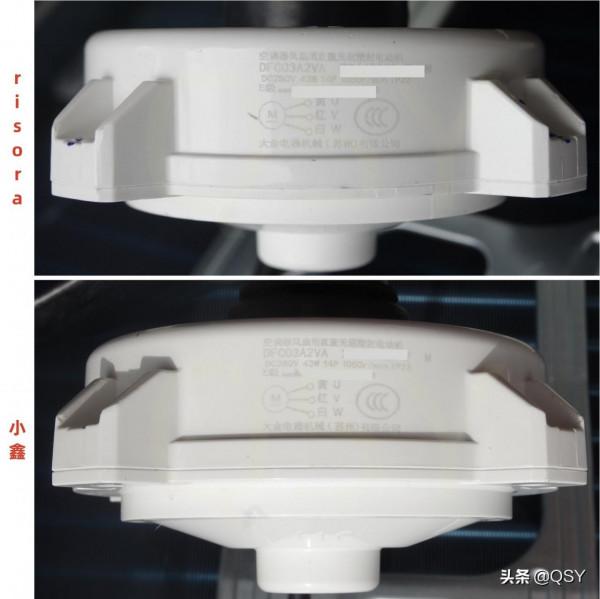

risora和小鑫，外機風扇電機
- risora：大金電器43w 14P無刷直流電機
- 小鑫：大金電器43w 14P無刷直流電機
電機功率都是一樣的。

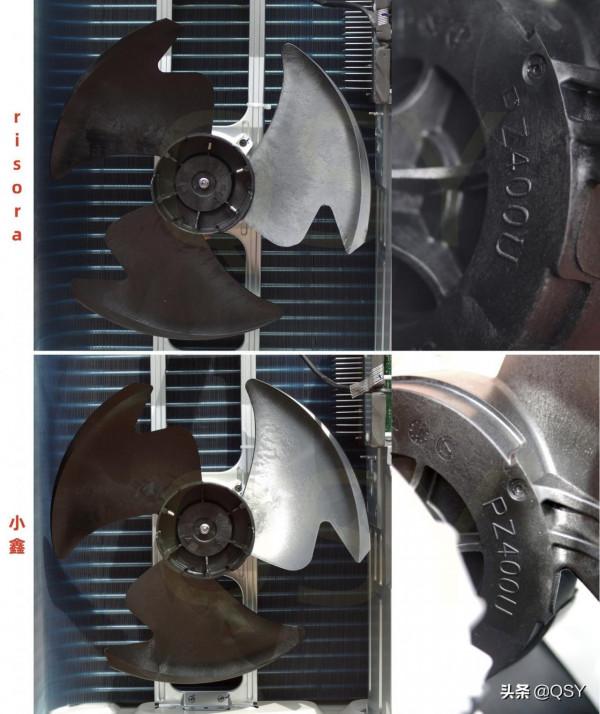

risora和小鑫，外機風扇
兩款空調外機風扇直徑都是400mm，鷗翼形狀風葉，能降低執行噪聲和減少低頻共振，風扇也都做過動平衡。

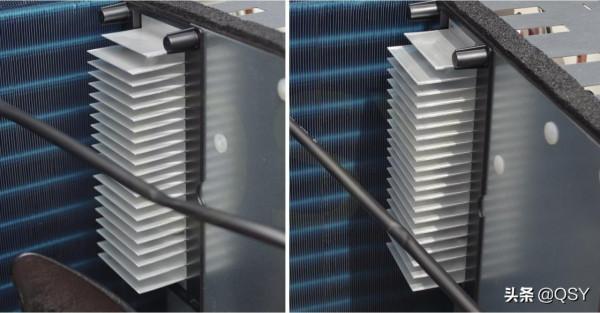

risora和小鑫，散熱片，面積大小一樣
risora和小鑫，壓縮機
- risora：大金1YC25PXD擺動式壓縮機，排量為9.2cc
- 小鑫：大金1YC25PXD擺動式壓縮機，排量為9.2cc
這倆空調使用同款大金壓縮機，不過我沒找到大金壓縮機手冊，從網上查到的資料來說，型號中1YC25中的25，應該是2500w冷量，大金壓縮機採用ARI工況50Hz轉數測試，以此推斷壓縮機排量應該在9~10cc之間。
我還查到格力謙者R410a時代的老變頻空調，格力謙者不同型號機型，是四款壓縮機混用，分別是：大金1YC25、三菱電機SNB092、松下5RS092、凌達QXA-A104zC190A。
因為三菱電機和松下都是9.2cc排量壓縮機，大金能與其混用，我推斷大金1YC25也應當是9.2cc排量，效能水準與三菱電機、松下相當。
這款壓縮機效能還是很好的。

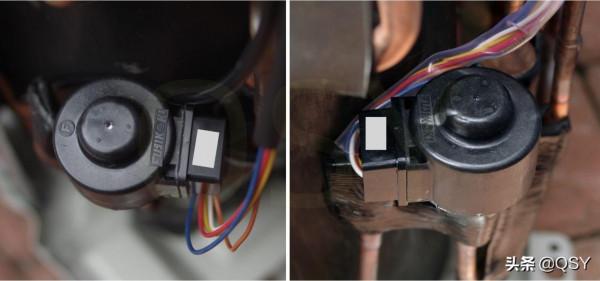

risora和小鑫，電子膨脹閥
兩款空調使用的都是不二工機電子膨脹閥。
不二工機是日本的電子膨脹閥品牌，在售價上，要比國產的三花和盾安貴一些。

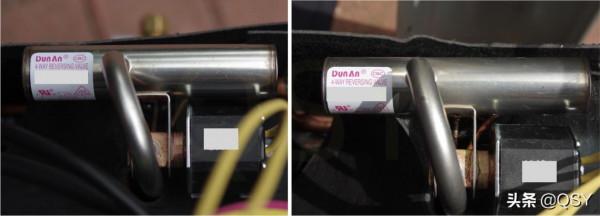

risora和小鑫，四通閥
兩款空調使用的都是盾安四通閥。

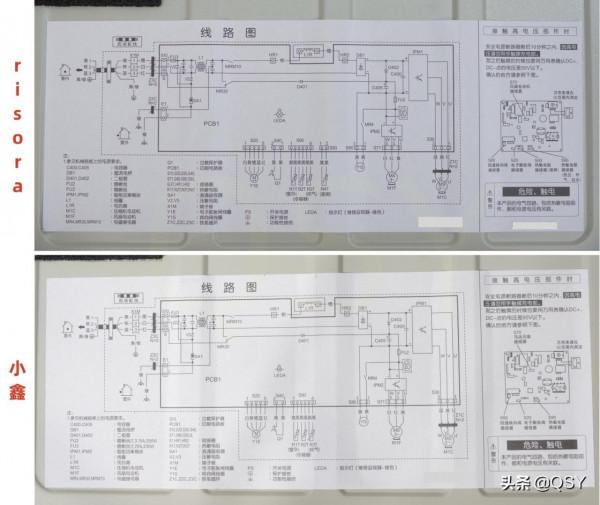

risora和小鑫，外機電路圖
總體來看，risora和小鑫1.5匹新二級的外機配置都一樣，2.6排冷凝器，使用同型號的大金自家壓縮機，不二工機電子膨脹閥，配置很高，外機也都是緊湊設計。
大金risora空調內機

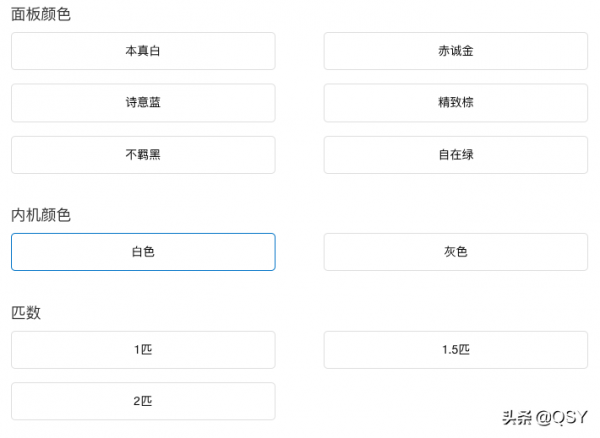

大金risora有6種面板×兩種內機顏色搭配
我拆的risora是綠色面板、灰色內機
不過，這臺綠色的risora，面板扔在店鋪內做展示，空調我是從庫房搬回家的。
大金和risora和小鑫內機對比
內機尺寸（寬高深）
- risora：798×295×227mm
- 小鑫：901×287×185mm
risora內機寬度不到800mm，是典型的日式小尺寸內機，目前國產空調內機寬度多在900mm以上；三菱電機和三星內機寬度多在800~900mm之間；大金、富士通、松下、日立，這幾個日系品牌有寬度不到800mm的內機。

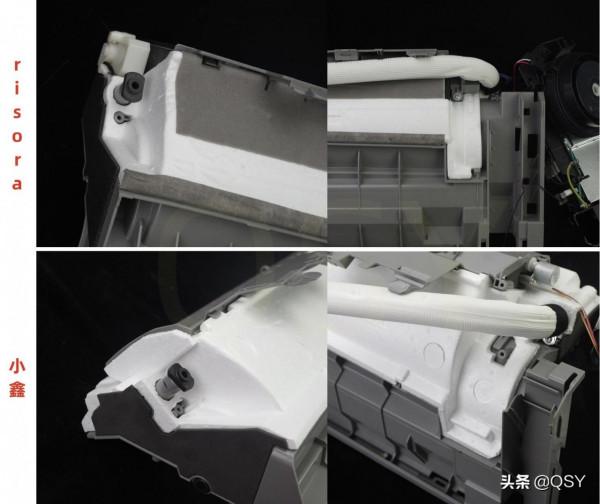

risora和小鑫，內機出風口和接水盤背面，都是一樣的泡沫框架結構
在泡沫框架設計上
- 接水盤背面：risora和小鑫的都有泡沫框架，risora額外還貼有一層消音海綿
- 出風口位置：risora沒有使用泡沫，而是用消音海綿
一般靜音好的空調，會使用泡沫框架，和比較多的海綿，泡沫和海綿能隔音，避免熱脹冷縮時，塑膠部件的變形和拉扯，那種突然來一下噼裡啪啦的聲響。同時又能隔溫，避免空調內機產生冷凝滴水，一般冷凝水都是部件隔溫不好產生的。
risora和小鑫，接水盤左右兩側也都有泡沫
risora和小鑫的消音隔熱設計略有不同，小鑫是整體使用泡沫框架，幾乎沒使用海綿。
而risora在有些地方，使用海綿代替泡沫，因為泡沫相比海綿更佔體積，risora應該是為了把內機做薄才這麼設計的。
大金risora內機配置
risora內機引數

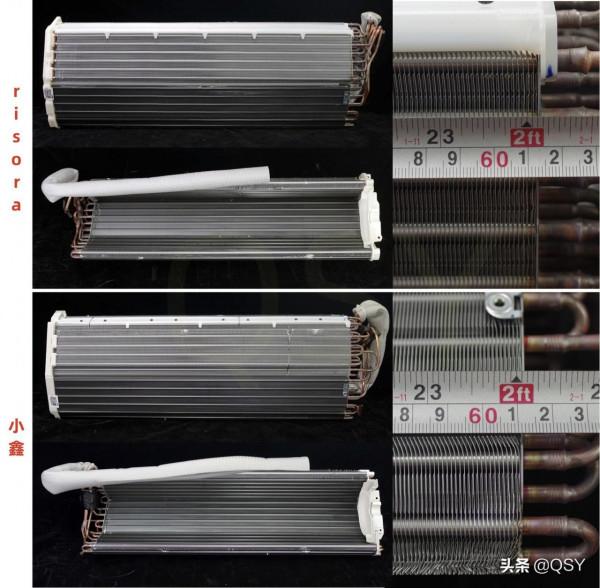

risora和小鑫，內機蒸發器正面和背面，以及帶翅片部分銅管長度
- risora：帶翅片部分銅管長度約61cm
- 小鑫：帶翅片部分銅管長度約61cm
兩款空調內機蒸發器銅管長度相同。
risora和小鑫，蒸發器和銅管外徑
- risora：2排共36根5mm銅管+10根7mm銅管副熱交換器
- 小鑫：2排共36根5mm銅管+8根5mm銅管副熱交換器
雖然都是新二級能效，但risora的副熱交換器是10根7mm銅管，蒸發器面積更大，熱交換能力比小鑫強。
在我拆過的空調中，目前只發現大金和富士通是5mm高密細管，對焊接工藝要求更高，單位面積下熱交換能力更強，多使用在高階空調室內機上。
risora和小鑫，內機貫流風扇
- risora：長約61.5cm，φ105mm，有做過動平衡
- 小鑫：長約60cm，φ105mm，有做過動平衡
大金這兩款空調都是φ105mm（φ是直徑）大直徑風輪，直徑是比較大的，通常國產空調風輪直徑尺寸在90~98mm。同時貫流風扇是鋸齒結構，這種設計可降低風噪，還能避免小風量時的低頻共振。
鋸齒風輪的缺點，是會減少迴圈風量，降低空調能效，需要搭配大口徑風輪和功率比較大的電機，簡單理解就是用能效換更靜音。
risora和小鑫，內機風扇電機
這兩款空調，使用的都是大金自家的“ODM磁懸浮式外轉子電機”。遺憾的是，大金空調使用的外轉子電，從來都不標引數，不知道電機功率。從電機形狀和給出的序列號看，這倆不像同一款電機。
外轉子電機需要零部件更多，體積更小，輸出力矩和功率比較大，運轉也更為靜音。目前各類風機都有發展使用外轉子電機的趨勢。
有意思的是，我在安裝風輪時，把風輪對準電機介面內，就會自動吸入，感覺類似汽車的電吸門。
risora和小鑫，內機導風板
- risora：灰色大導風板長約59.5cm，寬約7cm，厚度約13.5mm；白色導風板長約57.5cm，寬約4.5cm，厚度約2.8mm；
- 小鑫：長約60cm，寬約8cm，厚度約3.9mm
risora有兩個導風板，其中灰色大導風板更厚，我透過縫隙看到裡面是空心的，且有泡沫填充這種設計，在減小噪音的同時還能防止冷凝水的產生。

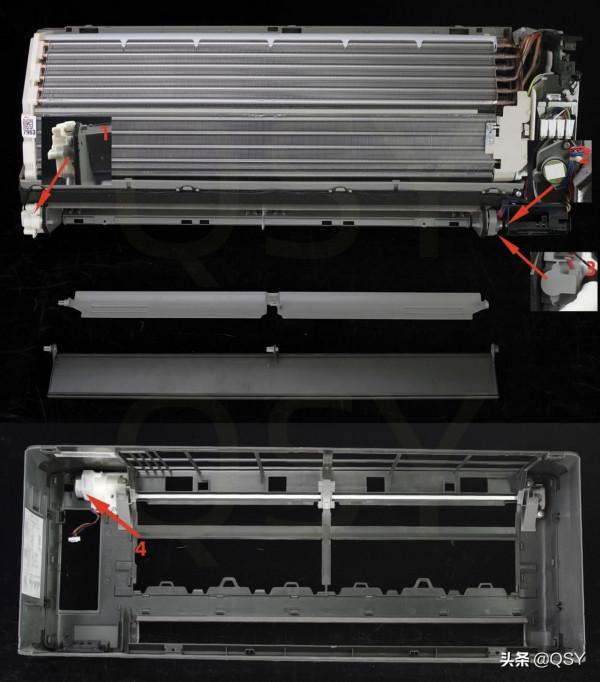

risora內機導風板和步進電機
risora內機帶有四個步進電機，在圖中標出的1、2、3、4號
- 1號：控制灰色導風板上下掃風，可90度垂直地面送風
- 2號：控制白色導風板上下掃風
- 3號：在2號步進電機的下面，用來控制左右掃風
- 4號：控制前面板上升和下降
risora帶四個步進電機，支援面板電動升起，和上下左右掃風，且帶有康達氣流功能。
大金risora升降面板和導風板開啟效果
大金risora製冷時支援水平康達氣流，制熱時支援垂直氣流

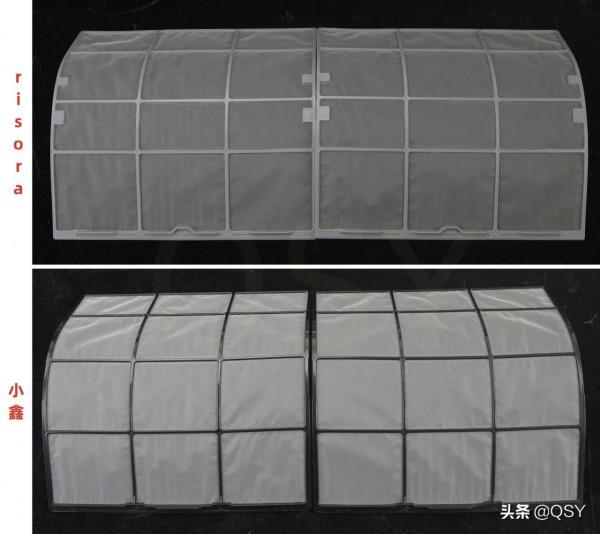

risora和小鑫，內機過濾網，左右共兩片，濾網密度高

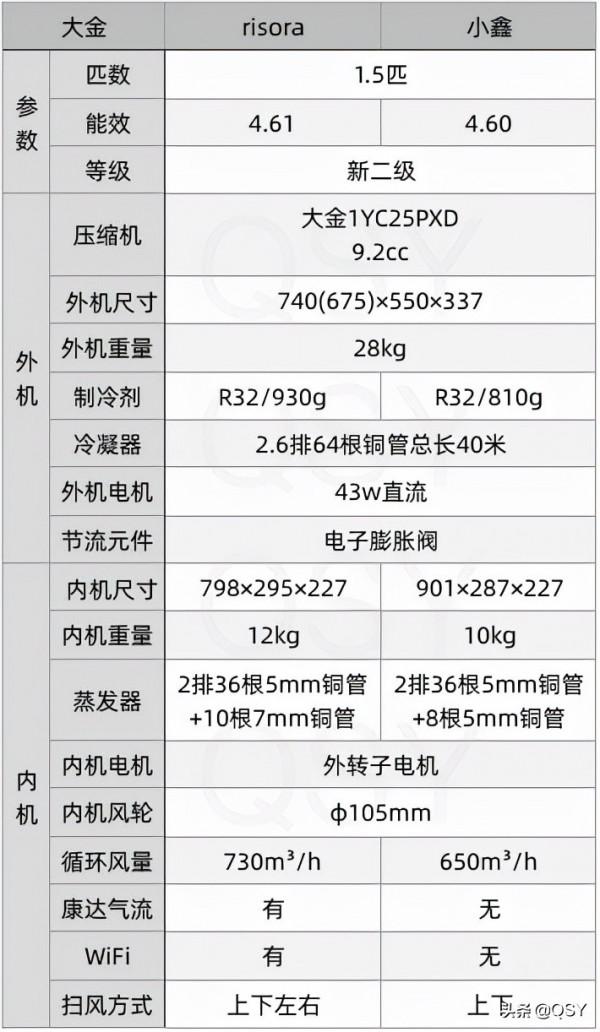

配置總結和個人看法
- 壓縮機：大金1YC25PXD擺動式壓縮機，排量為9.2cc
- 製冷劑：R32/930g
- 外機換熱器：2排×12組共48根0.69米銅管+8組16根0.43米銅管，總長度約40米
- 外風扇電機：43w大金直流電機，φ400mm風葉
- 外機寬高深：740(675)×550×337mm
- 外機重量：28kg
- 電子膨脹閥：不二工機
- 內機寬高深：798×295×227mm
- 內機重量：12kg
- 內機換熱器：2排共36根5mm銅管+10根7mm銅管副熱交換器
- 內風扇電機：大金外轉子電機+φ105×615mm風輪
- 迴圈風量：730m³/h
- 連線管長度：4米
外機：經過拆機確認，大金risora 1.5匹新二級，室外機和小鑫基本是一樣的。都使用大金自己的9.2cc擺動式壓縮機，不二工機電子膨脹閥，2.6排冷凝器，43w大金直流電機。區別在於大金risora的製冷劑充注量，要比小鑫多120g。儘管大金新二級能效外機尺寸不大，28kg也不算重，但配置要比大部分國產新一級還要好。
內機：大金risora蒸發器2排共36根5mm銅管+10根7mm銅管副熱交換器，φ105mm大口徑鋸齒貫流風扇，搭配大金自家ODM外轉子電機，帶有兩個導風板，可上下左右掃風，支援冷暖康達氣流。
大金risora內機尺寸
大金risora的特點，是有很多種顏色可選擇，與室內裝修有比較好的搭配，也是日系空調中比較少見的薄型內機設計。其實國產空調內機厚度多在190mm左右，格力、美的、奧克斯都有厚度在185mm的機型。所以單純對比厚度，大金risora沒優勢。
大金risora厲害的地方，是在185mm厚度內，塞進了一個φ105mm大口徑風輪，而國產空調多使用φ90~98mm風輪。尺寸變小，效能不減，這才是risora厲害之處。
最後對比下同是新二級能效的risora和小鑫，透過拆解確認，risora內機蒸發器比小鑫的大，也多了康達氣流。
對比大金所有空調掛機之後，我認為大金1.5匹新二級掛機，有兩種配置
- 外機2排48根銅管+0.6排16根銅管+43w電機+R32/930g；內機2排36根5mm銅管+10根7mm銅管副熱交換器（risora）
- 外機2排48根銅管+0.6排16根銅管+43w電機+R32/810g；內機2排36根5mm銅管+8根5mm銅管副熱交換器（小鑫）
區別看製冷劑充注量就行，以此推斷：
- 小鑫、E-Max 5 J、E-Max 5 M、E-Max 7、E-Max 8：這些硬體配置相同，製冷劑都是R32/810g
- risora、Cleanlet：這倆配置相同，製冷劑都是R32/930g
大金risora比較難買到，價格也比較貴。如果追求配置和效能，我認為Cleanlet是更好的選擇，配置和risora一樣，功能上多了濾網自動清掃積塵，價格也比risora便宜些，關鍵是各平臺都能買到。
