故障分析：一臺創維32E500E型液晶彩電，開機後有廠家畫面,無影象，面板按鍵和遙控器均不起作用。根據故障現象分析,結合實測資料，判斷主機板有故障。該機主機板型號是5800-A8R580-lP40。由於購買或維修原主機板成本較高，決定換用市售便宜的V59型通用主機板。

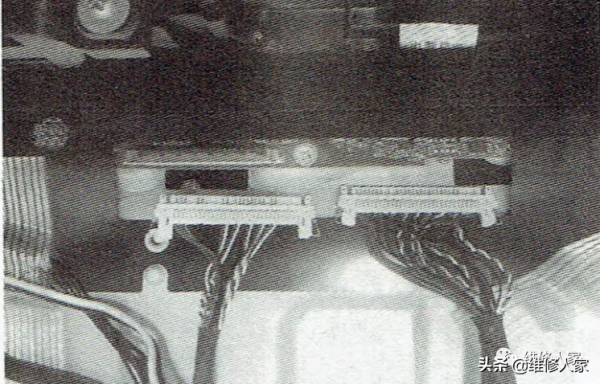

改板步驟：第一步:選擇和屏相配的屏線，拔下原來的屏線 仔細觀察有5對訊號線,供電線在左邊，即該機上導 線是左供電單8屏線，如下圖所示。插上新屏線後，測量5對訊號線間阻值都在100Ω左右，符合要求。
第二步：拆下原主機板，將電源板上的14p插座 （與主機板相連）的STB端和5VSB端用導線連線起 來，只要接通電源開關，電源板就工作。接下來把插座中的+12V、GND端分別與V59主機板的12V供電端和接地端相連，將“ena”（恆流電壓控制腳）與V59主機板的BLO端相連，如圖所示。
插好屏線檢查無誤後通電，接入影片訊號開機，發現影象倒立。重新對V59主機板進行軟體升級後，影象正常。
V59主機板工廠除錯說明
1、進入工廠選單
在電視正常工作模式下，依次按遙控器“選單丄1,4,7”。直接進入丄 廠選單，按遙控器“上、卜.”鍵選擇相應的選項，按“確認”鍵進入 下一級選單，按“左、右”鍵進行調整&退出時按“退出”鍵即可。
2、工廠選單說明
工廠選單主要為生產除錯使用，大部分資料已經在開發過程中固定並 直接寫入FLASH，生產使用主要有5項：白平衡調整(W/B ADJUST), 恢復工廠設定(INITTV ),老化模式(Burn Mode),軟體版本資訊(SWINFORMATION),升級軟體(USB)
2.1 白平衡調整(W/BADJUST)
進入工廠選單後，按“上、下”鍵選擇“影象”選項，再按“確認" 鍵或“右”鍵進入下-•級選單選擇“白平衡調整”選項，再按“確認” 鍵或“右”鍵進入卜-級選單，透過調整R-GAIN/ G-GAIN/B-GAIN和R-OFFSET/G-OFFSET/B-OFFSETR的數值來調整整機的白平衡。
（一般情況下，軟體已經針對不同型號的液晶屏調整好白平衡，生產 時無須再做調整，針對個別液晶屏差異，可以用手動調整）
2.2恢復工廠設定（INITTV）進入工廠選單後，按“上、下”鍵 選擇“初始化”選項，再按遙控器“確認”鍵或“右”鍵進行匚廠復 位。（恢復工廠設定後，電視機進入待機狀態，按遙控開機即可。
2.3老化模式（Burn Mode）進入工廠選單後，按“上、下”鍵選 擇“老化模式”選項，再按“確認”鍵或“右”鍵即可進入老化模式。
（用按鍵板關機後，再開機時電視機會自動退出老化模式。直接關電 源再開機不能退出老化模式）
2.4 軟體資訊（SW INFORMATION）
進入工廠選單後，按“上、下”鍵選擇“軟體資訊”選項，再按“確 認”鍵進入卜••級選單可檢視"MANTIS NO,屏型號，升級程式名， 板卡型號，CHECKSUM"等資訊。
2.5 升級軟體（Software Update）
插入存有軟體的隨身碟，軟體的檔名必須是“bin_v59.bin”（隨身碟必 須插在USB埠）。按遙控器“選單”鍵，再按左、右鍵選擇“設定”, 再按“下”鋌選擇“軟體升級（USB） ”選項，再按“確認”鍵進入 升級提示選單，再按“左”鍵確認進行升級。升級完成後電視機自動 進入待機狀態，待機指示燈亮,重新按“待機”鍵開機。
