工控機主機板硬體組成結構主要有3部分構成，一為晶片部分、二為介面部分、三為插槽部分。
一、工控主機板晶片
BIOS晶片：主機板的基本輸入輸出系統程式都在BIOS裡面。可以讓主機板識別每一個硬體，還可以設定開機系統裝置，調整CPU外部頻率。
南橋晶片：位置是在PCI插槽頂部，負責硬碟等儲存裝置與PCI之間的資料流。
北橋晶片：工控機CPU插槽旁邊，被散熱片蓋住的就是北橋晶片，主要負責處理CPU、記憶體、顯示卡三者間的交通，由於發熱量較大，因而需要散熱片散熱。
南橋和北橋合稱晶片組，晶片組在很大程度上決定了主機板的功能和效能。
二、介面
PS/2介面：PS/2屬於老式的介面，用於連線鍵盤和滑鼠。
工控機USB介面：USB介面是目前使用廣泛的介面，可以支援127個外設，並且可以獨立供電。
LPT介面(並口)：這種介面一般用來連線印表機或掃描器。
IDE介面：是硬碟介面的總稱，分為IDE1和IDE2，IDE1接硬碟，IDE2接光碟機。
軟碟機介面：連線軟碟機所用，多位於IDE介面旁。
COM介面(串列埠)：目前工控機至少都會有兩個串列埠，例如COM1和COM2，作用是連線序列滑鼠和外接等裝置。
三、插拔
PCI插槽：PCI插槽是乳白色的，可以用來插顯示卡、語音卡、資料採集卡等裝置。
PCI-E插槽：和PCI插槽不同，PCI-E插槽黑色居多，因為PCI長度是固定的，有漸漸減少的跡象，而PCI-E長短不一，更能滿足使用者的不同需求。
記憶體插槽：記憶體插槽一般位於CPU插座下方，用於插記憶體條。
集特智慧專業的工控廠家，主要產品工控機、加固便攜機、加固筆記本等，想了解更多歡迎檢視GITSTAR官方旗艦店 - 京東。集特智慧還代理研華主機板，全新原裝，現貨供應。
AIMB-701VG工控主機板：
LGA 1155 Intel Core i7/i5/i3/Pentium ATX母板，帶DVI/VGA，雙GbE 網口
支援Intel Core i7/i5/i3/Pentium 處理器，H61晶片組
2個DIMM插槽，DDR3 1066/1333，支援16GB
支援VGA/DVI-D雙顯，雙GbE網口
支援RS232/422/485，帶自動資料流控制
支援1個PCIex16和5個PCI 擴充套件插槽
���л���������AIMB-701VG-00A1E ˫��˫�� H61оƬ�頓�۸�_���� - �й���Ӧ��
AIMB-705G2工控主機板：
LGA1151 第六/七代Intel Core i7/i5/i3/Pentium/Celeron ATX，DVI/VGA, DDR4, SATA III, USB 3.0 & 6 COMs
- Intel第6代Core i7/i5/i3/pentium 處理器
- 雙通道(Non-ECC) DDR4 1866/2133，高達32GB
- 支援VGA與DVI顯示
- 支援SATA3.0, USB3.0, 雙GbEs
- 支援5個RS-232和1個RS-232/422/485串聯埠
- 1個PCIe x16 (Gen3)和1個PCIe x4 (Gen2),和5個PCI擴充套件槽
���л�AIMB-705G2-00A1E���ػ����� ������������� H110оƬ�頓�۸�_���� - �й���Ӧ��

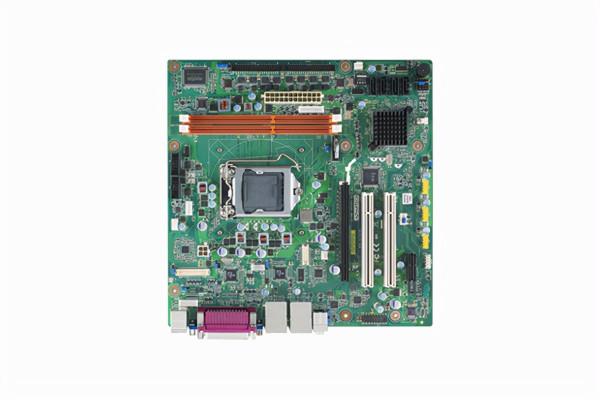

AIMB-501G2工控主機板：
英特爾 酷睿 i7/i5/i3 LGA1155 MicroATX 帶 CRT/DVI/LVDS、10 個 COM、10 個 USB 2.0、雙 LAN 和 DDR3
支援帶有 H61 晶片組的 Intel Core i7/i5/i3 處理器
兩個 DIMM 插槽支援高達 16 GB DDR3 1600/1333 MHz SDRAM ? 支援雙顯示 VGA、DVI、LVDS 和兩個 GbE LAN
支援 10 個 COM、10 個 USB 2.0、TPM 1.2（可選）
支援 SUSIAccess、McAfee、Acronis 和嵌入式軟體 API
