本系列接續此前的《波蘭步槍發展史》,將繼續介紹波蘭的支援武器,機槍的發展歷程。
概因歷史因素多於上個系列就已講述完畢的原因,所以本期將著重以設計的角度來複盤整個波蘭機槍的百年設計歷程。
起源—從萬國造到制式化的過程
在早期,波蘭的軍隊主要由在法國建立的波蘭藍軍構成。
這支軍隊的武器配置基本都是由英法美這些協約國贊助的,所以波蘭這最早的一批次武器也就是英法美的各類槍械,此為波蘭最早的萬國造武器階段。
在這個階段內,我們本期要介紹到的機槍發展,因為一些事件的蝴蝶效應,出現了與前文步槍發展史截然不同的走向。
此次事件也就是前文提到的“戰敗德二帝國軍工業被移交波蘭,波蘭步槍體系自此時轉變為德系的事件”。
在這次移交中,德國的MG系列機槍生產線並不包含在此類的轉移軍工業中,因此不同於步槍體系的直接確立,波蘭機槍在立國後的制式形成,需要重新的選擇和發展,此為波蘭機槍的起源。
波蘭的第一款制式機槍—Ckm wz 1925 hotchkiss型

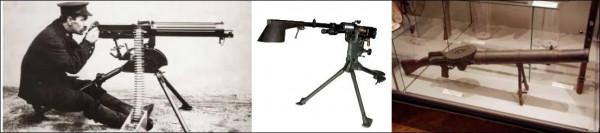

在上述的這個過程中,具象化到型號的也就是Vickers機槍、Lewis機槍和hotchkiss 機槍,轉換到單一的hotchkiss M1925型機槍的一個過程,此為波蘭機槍體系的初步制式化。
這四款型號的前三者為波蘭萬國造時期的主要機槍武器,是英法美等協約國早期援助或銷售給波蘭軍隊的一系列武器之一。
因為相對主要大規模裝備的步槍而言,需求並不緊湊的原因,所以在1923年之前,這三款武器都廣泛聯合運用於整個波蘭的第二共和國軍,這樣的局面直到1923年之後才發生改變。
由於波蘇戰爭中機槍維護和供彈表現出的後勤困難,波蘭當局正式於1924年將軍隊機槍武器的制式化提上了議程。
它們選擇了士兵中反饋最優的hotchkiss機槍,並進行了微改動,這次選用和調整修改的最終結果便是波蘭第一款制式機槍“Hotchkiss 1925型”的誕生。

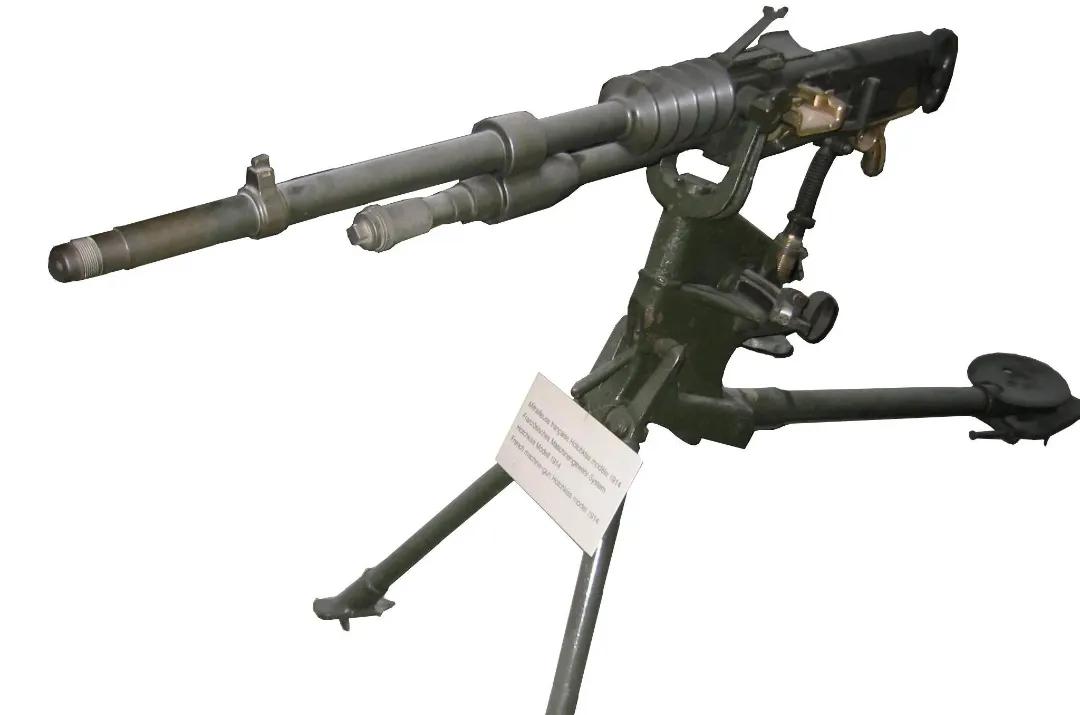

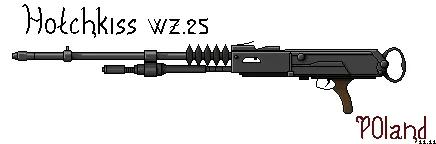

這款機槍全稱為CKM WZ 1925 型Hotchkiss機槍,意為1925年定型的哈奇開斯型重機槍,是法國哈奇開斯1914型重機槍的波蘭版本。
它主要改動在於彈藥口徑,其將8x50mm的勒貝爾法國彈口徑改為了7.92x57mm的德國口徑,以貼合波蘭軍中最普遍的德系武器後勤。

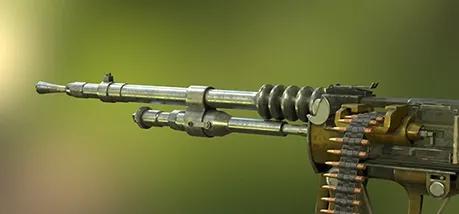

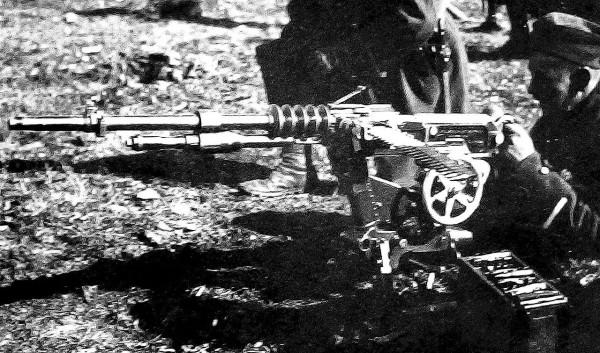

這槍承襲了諸如“長槍管行程、重型槍管、槍管尾部五層粗厚式散熱片、駐鋤式腳架、彈板加彈板箱供彈、導氣式原理、起落式閉鎖”等此類的設計特色,幾乎繼承了原型90%的設計。
外部的構造不論,配合槍械的外觀基本都能看懂。

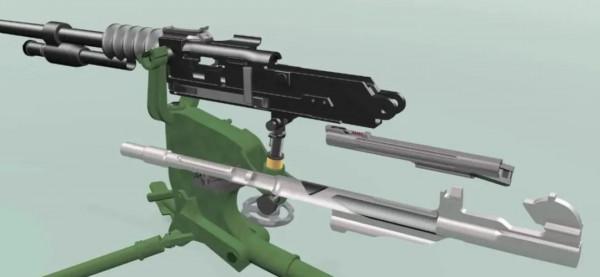

它的內部構造主要是由導氣式原理、起落式閉鎖和轉輪式換彈這三個構造組成的。
三者呈現一個側翻的U字型排列,在上方的直列為拋殼挺和擊針組的槍機組合,下方的L型長杆為槍機框與導氣管的組合,雙方在尾部齧合處進行開閉鎖。
在子彈進行射擊時,燃氣會經槍管下方的導氣管推動槍機框進行後座,從而使槍機框後方與槍機尾端的半齧合動作被解除,形成槍機框向後運動,並帶動槍機後座達成開鎖的一系列動作。
反之,兩套元件向後運動到一定程度時,槍機框的後方就會被後下方蓄力足夠的大復進簧彈回,從而使槍機框後方的凹槽和槍機尾端的卡鐵再次形成動作。
又因為後向前的動作是由槍機框尾端先擊打槍機,造成槍機被推動行動的,所以槍機尾端的卡鐵會在凹槽內被推動向前,形成完美契合,完成閉鎖和推彈上膛的動作流程。

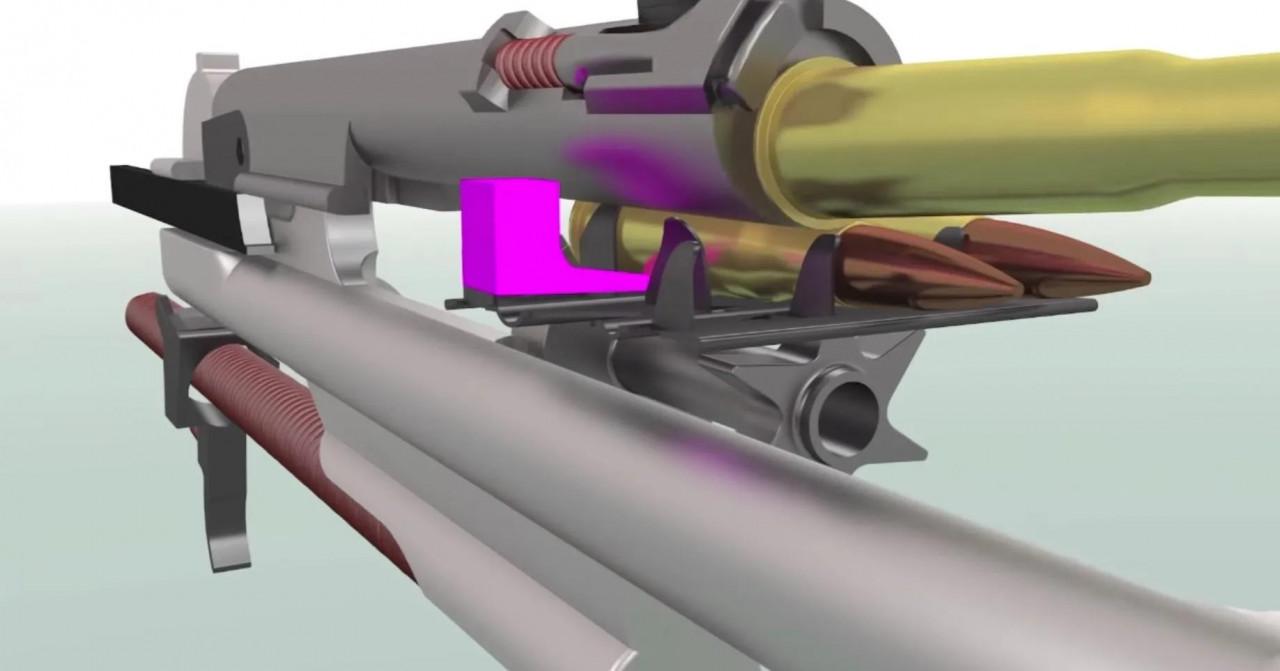

在這個運動的過程中,位於供彈板下方和後方的兩個撥動轉輪,會隨著連線兩者的槓桿運動,而被帶動著運動,從而使彈板向右推動。
這個動作配合位於彈板右方的梯度裝置,彈藥就會被向右上方送到槍機的最正面,並隨著槍機的運動進行送彈和拋殼行為,此為哈奇開斯25式機槍的內部原理和供彈設計。
綜上,這款武器的內部構造相當巧妙,外部設計功能性也非常齊全,所以算得上是當時國際上非常不錯的HMG了,起碼比上個系列的義大利早期機槍要合理的多。
因此,這款武器在1924年後就因為設計的優秀,而被波蘭軍部選中了,成為了波蘭在4-5年間的主要步兵支援重武器,此後兩批次購入波軍中的總建號在3000架左右,是波蘭第一代的制式機槍。
波蘭制式機槍二代目——RKM WZ 28 BAR型機槍
這款一代目的波蘭制式武器,定為主體制式生產的時間段很短暫,只量產了4年左右就被取代了,取締它的後繼者是勃朗寧的氣冷式輕機槍。
這款槍械被淘汰的原因與它的設計承襲有一定的關係,其原型的1914型機槍缺陷亦被它所繼承了。
哈齊開斯作為最早使用氣冷式散熱結構的機槍武器之一,其使用的是五層散熱片式的散熱系統。
這種散熱形式雖然在早期面對水冷式結構機槍時存在形式型別上的優勢,但在幾十年後的20年代,仍未加強主體散熱形式的話,散熱的效率就相對比較低了,這也是哈齊開斯機槍主要的缺陷之一,亦是波蘭25型機槍被淘汰的主要原因。
本來在25式幾年的使用期內,波蘭當局都已經在與法國原廠協商波蘭國內的生產許可證事宜了,但就是因為此種性能的缺陷,這件武器的大規模列裝計劃一直被扯皮到了1927年還沒確定。
然後就因為波蘭重新以招標形式選擇制式武器時,被散熱效能的缺陷拖後腿,競標失敗而退場了,也就是這時波蘭轉為了以輕機槍為主的步兵作戰形式。
到此,波蘭第一代哈齊開斯制式機槍雖然還能在波軍中裝備好幾年,但已經確定要從波蘭制式機槍的行列中逐漸退場了。
這次武器招標的最終優勝者是勃朗寧的氣冷式輕機槍(輕重型別機槍一起競標),這款武器是波蘭的第二代制式機槍,亦是波蘭在二戰中最主要使用的機槍武器。

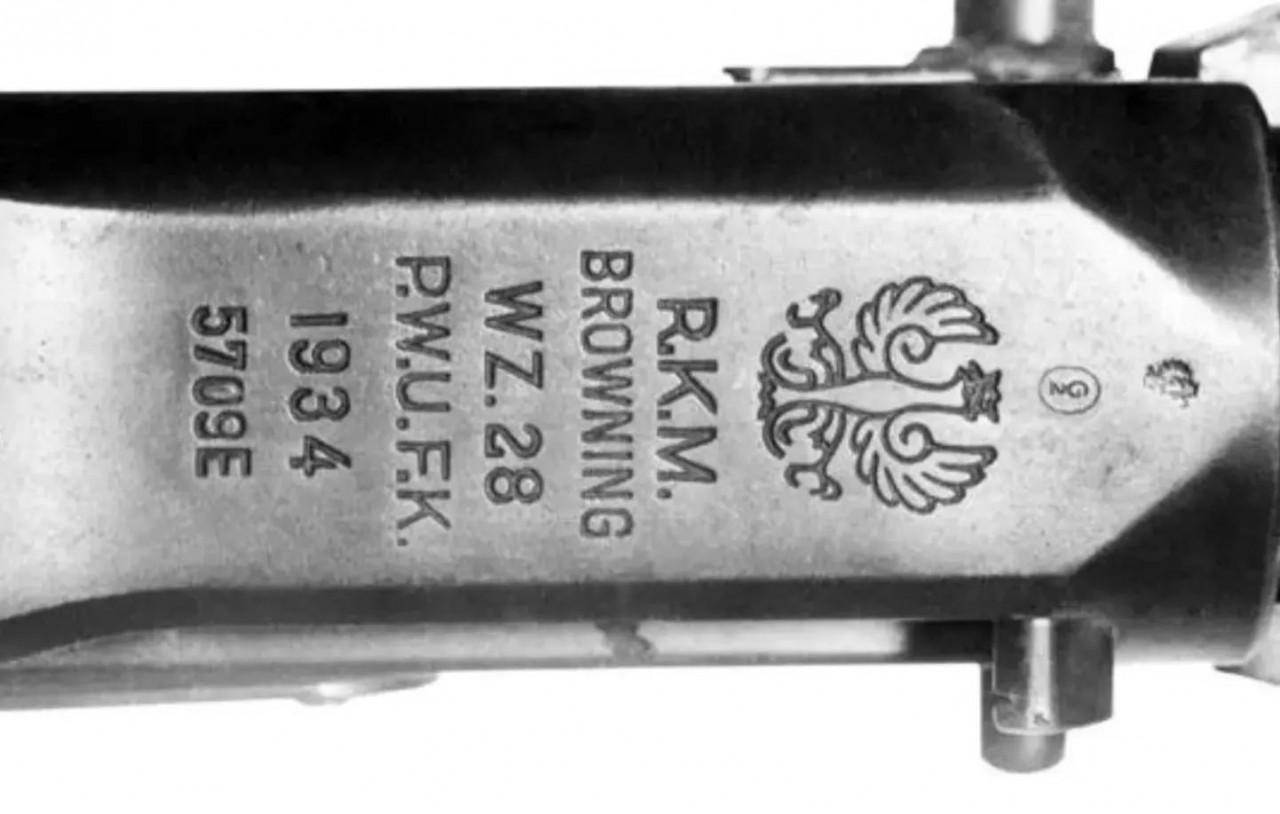

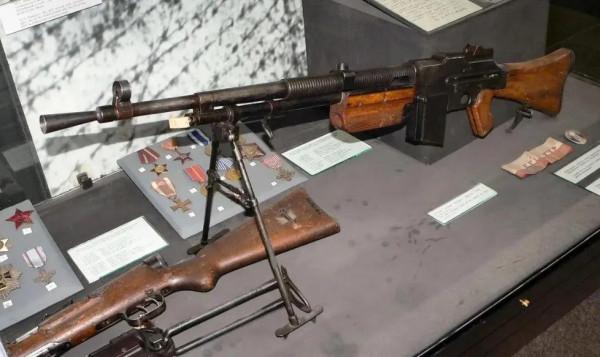

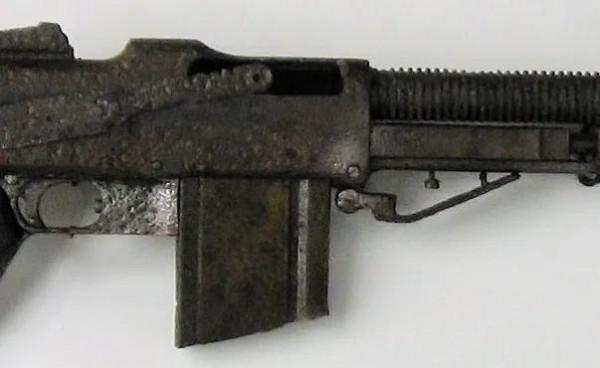

該槍械全稱為RKM WZ 1928型輕機槍,意為1928年制的手持機關槍。

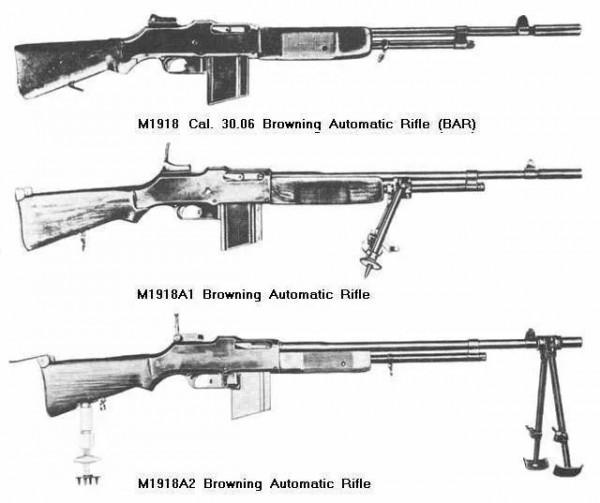

其原型來自於美國的M1918A2型步槍,是它在1925年推出商業版本的波蘭微改版,在設計上相差很小。
它的改動主要分為兩個部分,一為對人機功效和精度的提升;二為改膛。

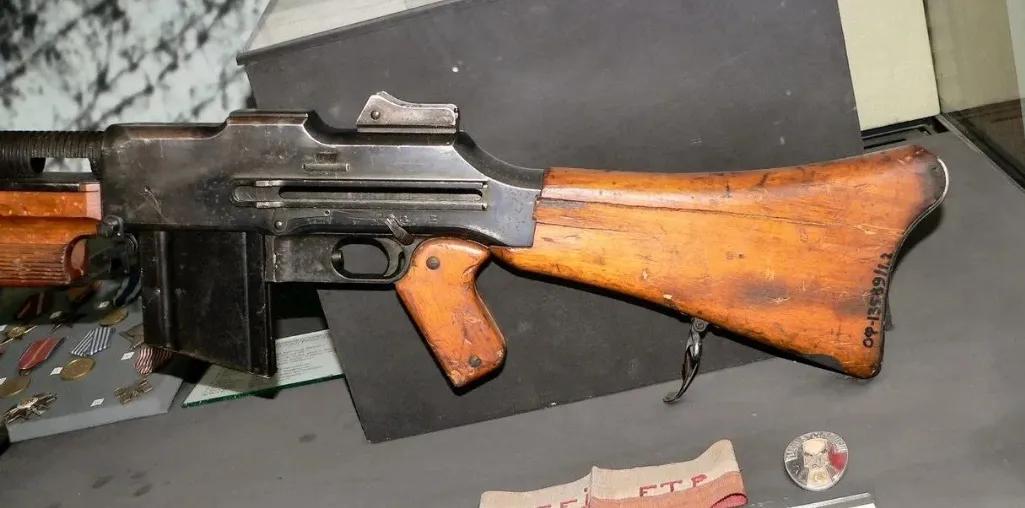

前者的改進方式主要是透過“調整兩腳架位置、護木形狀、增加後手握把、改直角槍托為魚尾型槍托和增加槍管長度、調整機瞄結構尺寸位置”等此類的設計來達成的。
其護木、槍托、握把的調整和腳架的移位,是讓臥姿射擊和車組射擊時的人機功效有較大的提升;另外的瞄具和槍管的改動(原型的機瞄飽受詬病),則是讓射手瞄準和精度效能有所提升。
至於後者的改膛設計,則是如上述的Wz 25型一樣的原理,也就是將7.62x63mm的斯普林菲爾德彈,改為了波蘭常規的制式彈7.92x57mm彈,是一種簡單的歸化改動。
這兩塊的設計是區別於原型的主要設計區塊,除此之外該槍亦有許多從M1918A2型身上繼承而來的核心設計。

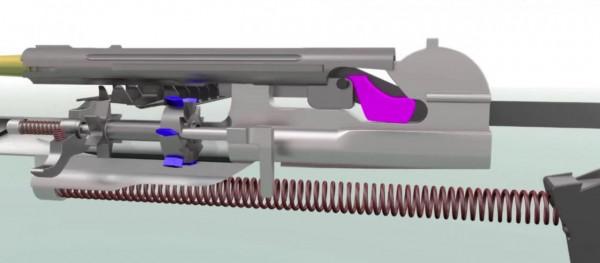

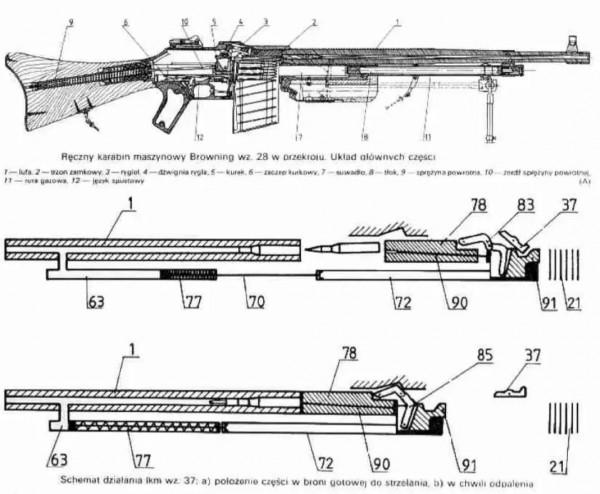

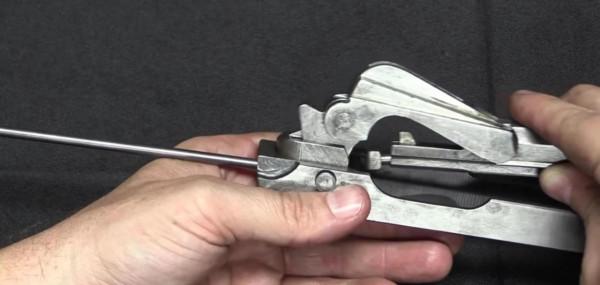

以內部構造為例,其採用的是與原型一致的長行程活塞導氣式原理和臂式閉鎖(類似肘節式)的組合,這套組合的特性就是簡單可靠性高,因此在此後甚至還為37型和38D型等型號所沿用。
它的這種設計構造其實與哈奇開斯機槍的內部構造挺近似的,都是U字型的尾部齧合,以上方槍機、下方槍機框加導氣管配合,透過初始燃氣推動槍機框運動,來達成尾部開閉鎖的自動原理形式。
區別在於,這款型號之與此前的25型機槍,改變了“開凹槽以卡鐵抵合和釋放動作為核心”的開閉鎖形式,改為了讓“槍機與槍機框平移執行時,用兩者之間的弧形連線臂進行90°旋轉開閉鎖”的形式。
簡單來說,就是“從一種兩個長方體尾部不斷卡入釋放的形式,轉變為一直以機械臂旋轉平移兩塊長方體運動的形式之變化。
這種設計遠優於前文提到的哈奇開斯25式重機槍之構造。

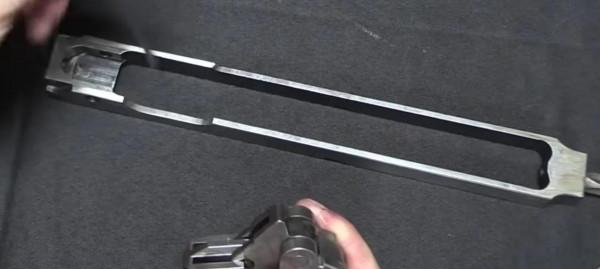

主要的原因在於底部無需抵合閉鎖後,槍機框的設計就可以進行中空的處理,並改變為更好的受力形式,以在減輕槍機元件重量的同時,增加槍機框的強度。
此外,臂式機構只需要一根位於轉軸處的圓柱棒,即可用以進行不斷的開閉鎖,這相對起落式閉鎖不斷卡入拔出易造成磨損的形式,擁有更高的可靠性。

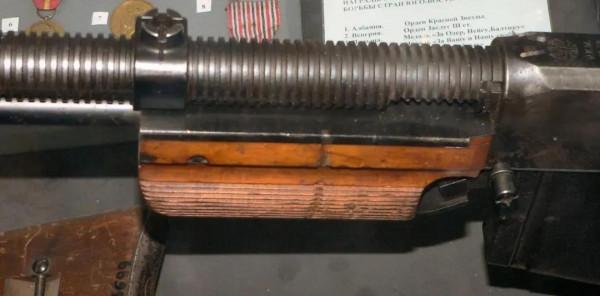

綜上,可以看出這款武器的內部設計相對此前的制式機槍更優。從美製勃朗寧1918A2z型身上繼承來的多層密集環裝散熱系統,也遠比老舊的五層厚重式散熱片散熱效能更好,加之FN對它人機功效的提升和精度的提升,也使它成為了一款比原型效能更優越的武器。
可以說,除了火力持續性(20直匣)和腳架(很鬆散)上的少量劣勢,在當時它基本算得上是最好的輕機槍之一了。
因此,這款武器在20年代下旬的兩次波蘭制式機槍競標中,都毫無例外的輕易取勝了,成為了波蘭第一款的制式輕機槍。
這款型號最終的總計建號在24000架左右,其中有10000萬多架來自比利時的FN公司(colt生產),另外的則來自於本國FK軍工廠的逆向仿製(仿製行為涉及到三家公司的生產許可證糾紛)。
這些產能廣泛的裝備于波蘭的陸軍和裝甲、車組部隊,是九月戰役(排級標準配置)和後期多路抵抗軍的最常規配置,因為在戰爭中的優異表現,其也是最能代表二戰中波蘭軍的符號之一(也是國防軍和蘇軍的)。
波蘭重機槍序列的延續——CKWZ WZ 30型重機槍
在28型廣泛裝備的同時期,波蘭國內的重機槍序列亦進行了一次新的迭代。
前文提到,哈奇開斯的25型在此前的波蘭,已經被明確需要被替代,而在Wz 28型輕機槍競標成功的同時段內,亦有一款勃朗寧的HMG經FN之手,進入了波蘭當局的眼簾。

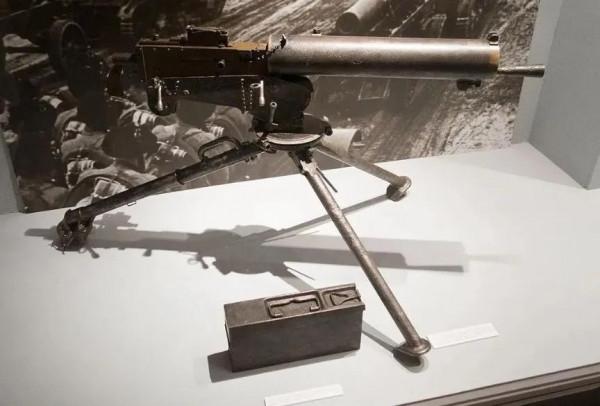

這款武器就是Colt公司的 M1917A2型重機槍,它以優異完善的效能,通過了一次單獨安排的重機槍競標(包括1925型),成為了波蘭的第一款的制式航空機槍(也是陸軍和防空機槍)。

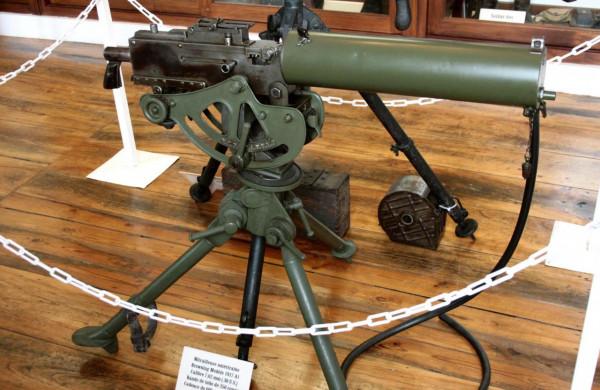

該槍進入波蘭後被命名為CKM WZ 30型機槍,意為1930年制(定型)的重型機槍。
它之與原型的改動主要包括如下幾點:
1.改斯普林.菲爾德的.30口徑為波蘭的7.92X57MM德系口徑;
2.增加槍管長度;
3.替換轉盤漏洞式機瞄為常規的V型缺口機瞄;
4.增加槍口火力抑制器;
5.改螺栓固定為銷釘鎖定槍身;
6.加長武器手柄;
7.增加防空瞄具接駁口
此類的設計改動思路很好理解,首者的改動就是如上述介紹到的兩款武器一般的歸化設計,意在同步進口武器的後勤問題。
中間的三者則是旨在增加槍械之精準性,原型的轉盤漏口式照門複雜且低效,增加管長和火力抑制器則可以讓射擊有一個更穩定的彈道。
至於最後的三樣改動,則是在給槍械增加快拆能力、便攜能力和多功能作戰的能力。

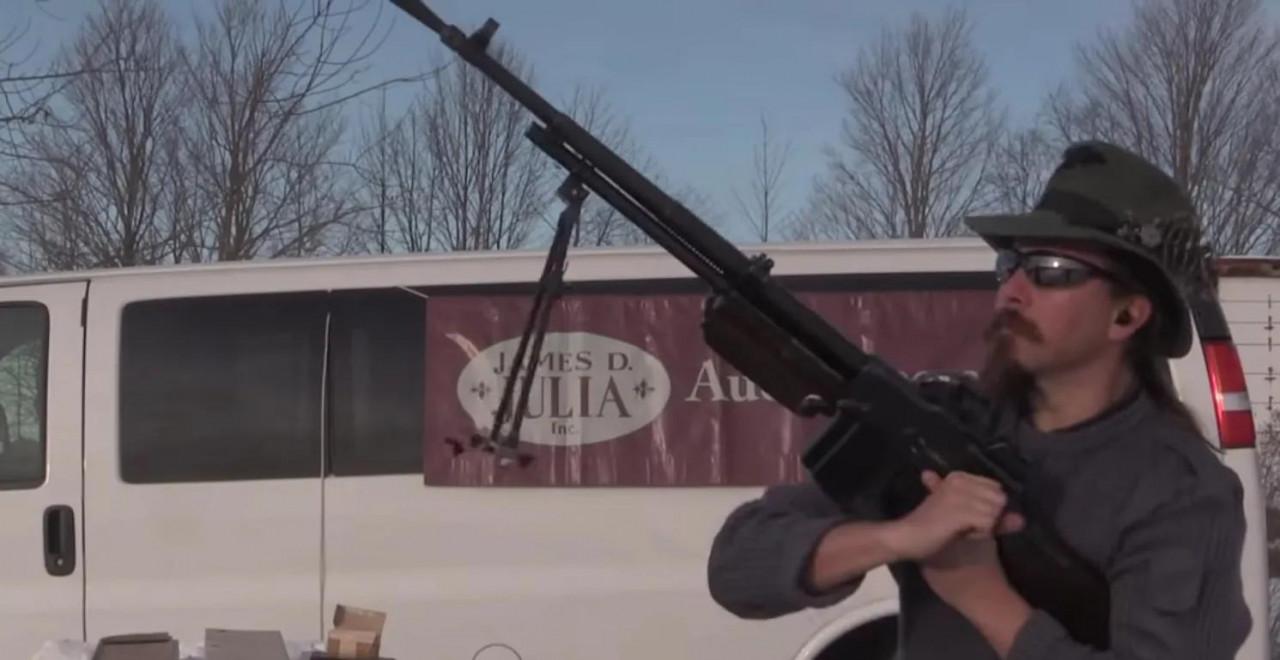

其銷釘鎖身設計可以讓武器分解用一枚子彈就完成,手柄加長可以讓分解狀態下的攜行更方便(上圖示意攜行方式),增加接駁口則可以讓武器進入防空的形態,這些為該槍與原型的主要區別。
相較之下,它的射擊平臺、散熱系統和內部構造設計,也與此前的波蘭HMG有很大的不同,前兩者亦是它能取代哈齊開斯25式機槍,成為波蘭第二代重機槍的主要原因。
我們知道,氣冷式和水冷式的優劣主要在於輕量化便攜和散熱效能這兩點效能點上,較晚期的氣冷式機槍能將兩個優勢全然兼具,因此它們最終能完全替代掉水冷式結構的機槍。
但此時,主要在波蘭國內作為航空武器招標使用的Wz 30型機槍,顯然只需要具備的就只有後者的散熱能力。
而我們上述說過,哈齊開斯作為最早期的氣冷式機槍,則恰恰就缺了這關鍵的一環。
這加之勃朗寧1917型射擊平臺(腳架)比哈齊開斯1925型射擊平臺多出的幾方角度調整能力,兩者在使用群體適用性上的差距再次被拉大了。
因為這些多種的原由,我們得以在30年代這個移動作戰概念被普遍接受的年代,再次看到水冷式機槍擊敗氣冷式機槍的局面。
在內部設計上,兩者同樣是區別較大的,但是這種優劣就不好區分了,使用我就簡單介紹下Wz 30型的構成,請諸位自行評判。

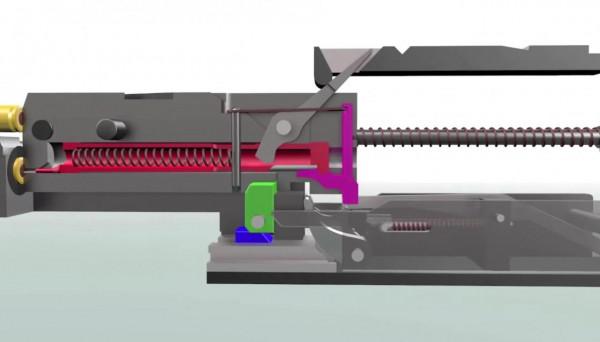

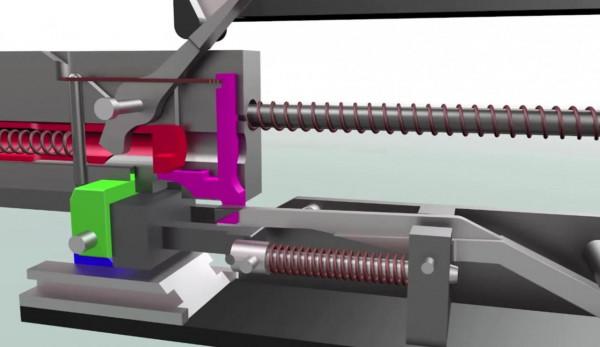

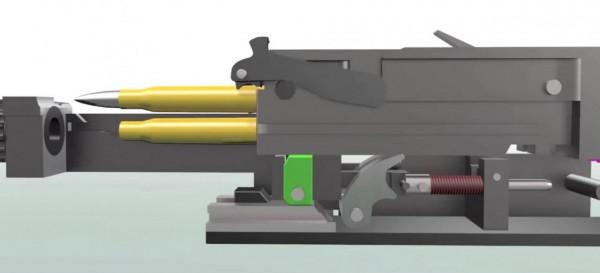

Wz 30型採用的是“彈膛上方供彈,下墜對準膛口送彈的供彈形式”、“上下雙齧合的開閉鎖形式”和“類似反衝式的彈性擊發方式”,由這三種設計組成整個內部原理。
簡單點說人話就是,它的槍機不再是兩部分了,而是一個豎立的長方體。
開閉鎖也不再依靠槍機框和槍機的尾部齧合了,而是依靠整個槍機元件上下方的接觸面進行開閉鎖,將其打造成了兩個軌道,然後利用槍機在上下方塊凸起,在運動時卡入上下軌道缺口,從而完成開閉鎖行動。
在這個運動的過程中,豎立的長方體會利用上半部分的拔殼勾取出位於彈膛上方供彈板的彈藥,然後在後座時沿槍機前臉的軌道(類似電梯),運動到下方的彈膛口,最後再在槍機後方蓄滿力的大復進簧推動下,完成送彈入膛(槍管長就從這裡加的)。
此時,槍機內部用來進行上閉鎖的卡鐵就會推動槍機內部的彈簧(類似早期義大利衝鋒槍的彈性擊發),把平移式擊發針推出去,從而擊發。
在擊發彈藥後,向後的力和氣又會推動完成新一輪的動作,以此迴圈往復,完成整槍的自動射擊,此為該槍的內部原理。
這款武器的總計建號在10400架左右,其中大半為FK公司生產的,剩餘的則是Colt經FN公司之手轉售。
這些武器除了早期裝備防空部隊和空中部隊外,在後期也加入了國內的坦克車組部隊、陸地部隊和防衛部隊的使用(主要是取代25式的原戰術單位),以取代一些28式無法覆蓋的大火力需求戰術單位(滿配330發)。
古井無波的三十年代—WZ 28型和WZ 30型的延續衍生型
時至30年代,Wz 28型和Wz 30型的應用幾乎覆蓋了所有的波蘭軍隊戰鬥單位,且倍受好評。
如此情況之下,自然不再需要再緊迫的迭代新式武器,只需要在已有的道路上繼續開拓更新即可。
因此,這種局勢下構成了Wz 33a型、Wz 34型、Wz 36型和Wz 37型此類衍生型槍型的誕生。
這幾款武器的前三者是Wz 30型的後續版本,說起來雖然改了三次,但實際以最終的效果來論,其實只是幾個小區塊的變化。
一為加入鋁金屬,將整體重量降低。
二為將水冷式結構經兩次最佳化後,改為類似中空式的散熱構造,並加入槍口喇叭式的槍口抑制器設計。
三為對射速的兩次提升(第一次1100),以至最終的射速高達1200發/分。
四為將單面進彈的方式,改為雙面進彈的供彈形式。
此類的設計,具象化後也就是“減重、提效能和加人機功效”這三個簡單的概念即可概括,雖然在外觀上和內部構造上的區別不大,但對效能的提升卻不可同日而語。

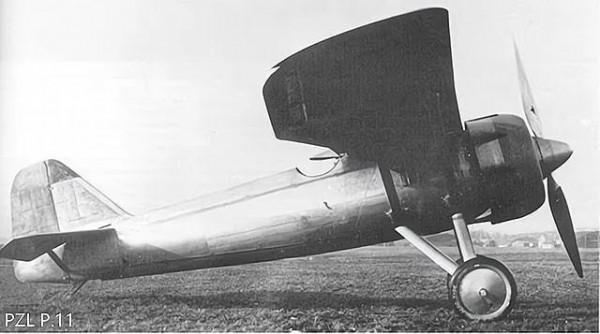

這些所有的Wz 30型衍生型版本,總計建號在700架左右,主要替換的戰鬥群體是機群武器,在“PZL P-7a 戰鬥機、 P-11c 戰鬥機、PZL P-23 卡拉斯輕型轟炸機、RWD-14 Tsaplya 偵察機 、PZL-50 鷹戰鬥機和PZL-46 蘇米輕型轟炸機”上都能看到它們的存在。
至於另外的Wz 37型機槍,則是Wz 28型機槍的後續版本,也被叫做觀察者機槍。
這款型號相對前型的區別主要在於火力持續性、射速和戰鬥單位的適應性上。

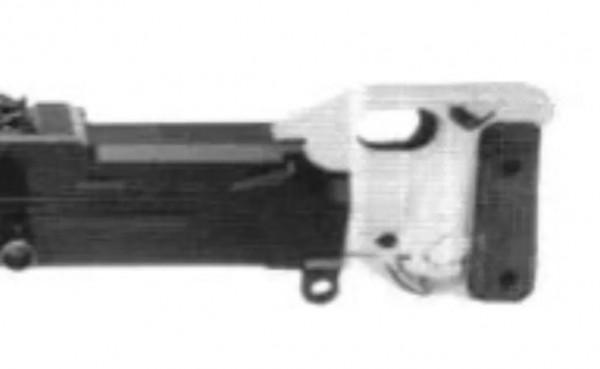

這款武器是存粹的航空機槍,因此在不考慮其他戰術目標的情況下,握把被為了更適應狹小固定空間使用的鏟型握把。
射速被調整為了1100發/分的高射速,以適應機載機槍的射速標準。

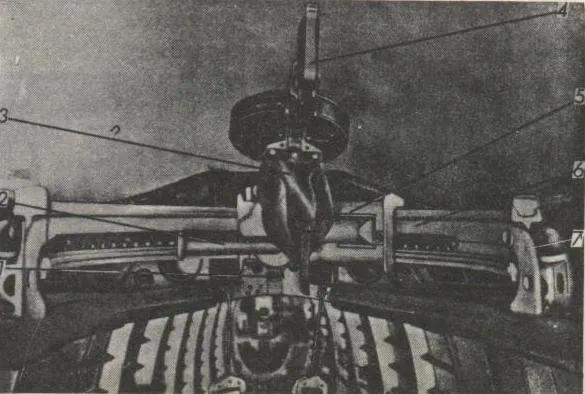

供彈系統改20發直彈匣為91發的彈盤,這也是適應性改動。
改良完畢後的該型號,在空中領域中也沒有太落後於Wz 30型的衍生型系列,且在小空間的使用性上還更勝一籌。

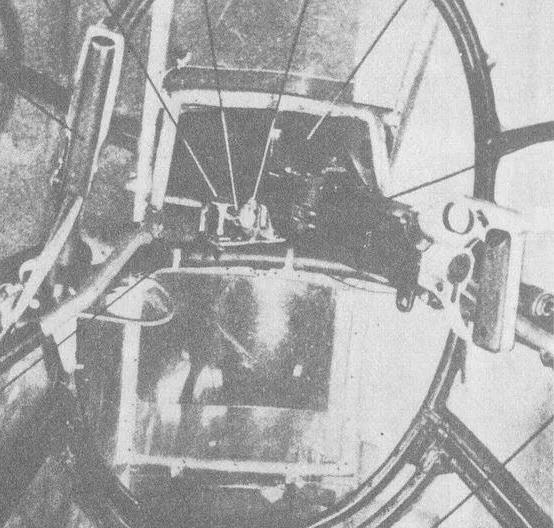

因此,波蘭機群的機鼻機槍和炮塔機槍基本都是採用的這款武器。
此型號最終的總建號在340架左右,其中被軍部購入的大量批次,主要被裝備在“PZL 37B LOS中轟、LWS 3 MEWA空對地、PZL46SUM中轟”等機群上。
波二時代的尾聲—Wz 38系列
30年代下旬,隨著國際環境上的裝甲武器概念興起,各國也掀起了一輪反制裝甲武器的研製,除了上系列提到的反坦克步槍,此處的38系列機槍也是此類。

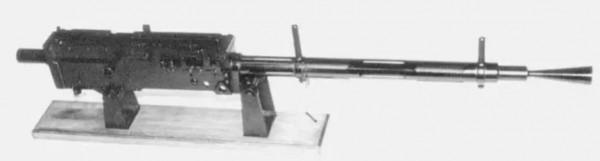

從1936年開始,FK公司受到研發命令,其首席設計師瓦日涅茨.萊萬多夫斯基率領的設計團隊,受命開啟了新式大口徑20mm機槍的研製,這次設計的結果便是38系列機槍的誕生。
這款武器一共歷經四次的改良,最終才以D型獲得了波蘭當局認可,裝備于波蘭軍隊。
它的四次改動分別誕生了A/B/C/D型的38式機槍衍生型,這些型號均採用了20x138Bmm的口徑,因此威力特色也是它主打的效能指標。
其中,MOD A型開啟了以大尺寸槍身、短後座式原理、快拆槍管設計和限制射速設計(5發彈匣)此類的38系列基底設計,為此後的38系列製造了基礎模板。
不過,這一型因為重量超限,所以在上機能力上不足(起初是空軍提出的計劃),會影響戰機的飛行,所以被淘汰了。
在它之後的是B型,這一型主要增加了發射百發彈鏈的功能,不過因為供彈系統的設計不完善,在專案之初就被斃掉了。
B型之後則是C型,它解決了這個供彈問題,並在設計中加入了通用性的理念,以及更輕量化的材質。
到這一型,38系列的模板基本敲定了,因此這一型的武器也有被訂購加入波蘭軍隊的例子。
最後的D型則是C型的微改版本,在C型的基礎上再次進行合理化最佳化後,被波蘭軍部正式定型NKM 38型機槍。
這款38系列D型和C型,於1938年7月和1939年4月兩次被波蘭軍隊下發訂購訂單,總計訂購量在850架左右。
1939年7月,訂單開始正式交付,呈批次裝備於TKS坦克、TK-M坦克,以及波蘭的防空部隊之上。
不過,由於9月戰役的爆發,波軍真正使用的數量只有50多架,這些武器也多被德國人所繳獲。
所謂的波蘭一臺20mm機槍擊毀德國10輛坦克的事件,也就是從這次戰役和這款武器身上上傳出來的,按照該槍的穿透效能測試,這確實存在一定的可能性。
本系列待續
到此,波蘭第二共和國的機槍武器發展就介紹完了,這些武器就是二戰時和二戰前的波蘭主體機槍。
下系列的時間段內,波蘭的ZM機槍大廠誕生了,在機槍領域發展上可能會更有意思一些,敬請期待!
