光伏發電典型設計方案
分散式專案的接入方案由電網公司免費提供。為此，國家電網完成了分散式專案的典型方案設計。
一、設計範圍及內容
《分散式光伏發電接入系統典型設計》(以下簡稱《典型設計》)設計範圍為：10kV及以下電壓等級接入電網，且單個併網點總裝機容量小於6兆瓦。
《典型設計》根據接入電壓等級、運營模式和接入點不同，共劃分8個單點接入系統方案，5個多點接入系統方案。每個典型設計方案內容包括接入系統一次、系統繼電保護及安全自動裝置、系統排程自動化、系統通訊、計量與結算的相關方案設計。
二、設計思路
1、單點接入方案劃分按照接入電壓等級，分為接入10kV、380/220V兩類。
按照接入位置，分為接入變電站/配電室/箱變、開閉站/配電箱、環網櫃和線路四類。
按照接入方式，分為專線接入和T接兩類。
按照接入產權，分為接入使用者電網和接入公共電網兩類。
2、多點接入方案組合考慮單個專案多點接入使用者電網，或多個專案彙集接入公共電網情況，設計多點接入組合方案。
按照接入電壓等級，分為多點接入380V組合方案、多點接入10kV組合方案、多點接入10kV/380V組合方案三類。
按照接入產權，分為接入單一使用者組合方案、接入公共電網組合方案兩類。
3、計量點設定對於接入使用者電網，計量點設定分為兩類，一是裝設雙向關口計量電能表，使用者上、下網電量分別計量;另一類裝設發電量計量電能表,用於發電量和電價補貼計量。
對於接入公共電網，計量點設定在產權分界點處，裝設發電量計量電能表,用於電量計量和電價補償。
4、防孤島檢測和保護分散式光伏發電系統逆變器必須具備快速主動檢測孤島，檢測到孤島後立即斷開與電網連線的功能。
接入10kV的分散式光伏發電專案，形成雙重檢測和保護策略。380V電壓等級由逆變器實現防孤島檢測和保護功能，但在併網點應安裝易操作，具有明顯開斷指示的開斷裝置。
5、通訊方式根據配電網區域發展差異，按照降低接入系統投資和滿足配網智慧化發展的要求考慮通訊方式。
優先利用現有配網自動化系統和營銷集抄系統通訊。
6、發電系統資訊採集接入10kV的專案，採集電源併網狀態、電流、電壓、有功、無功、發電量等電氣執行工況。
接入380V的專案，暫只採集電能資訊，預留併網點斷路器工位等資訊採集的能力。
三、設計方案
（一）單點接入方案

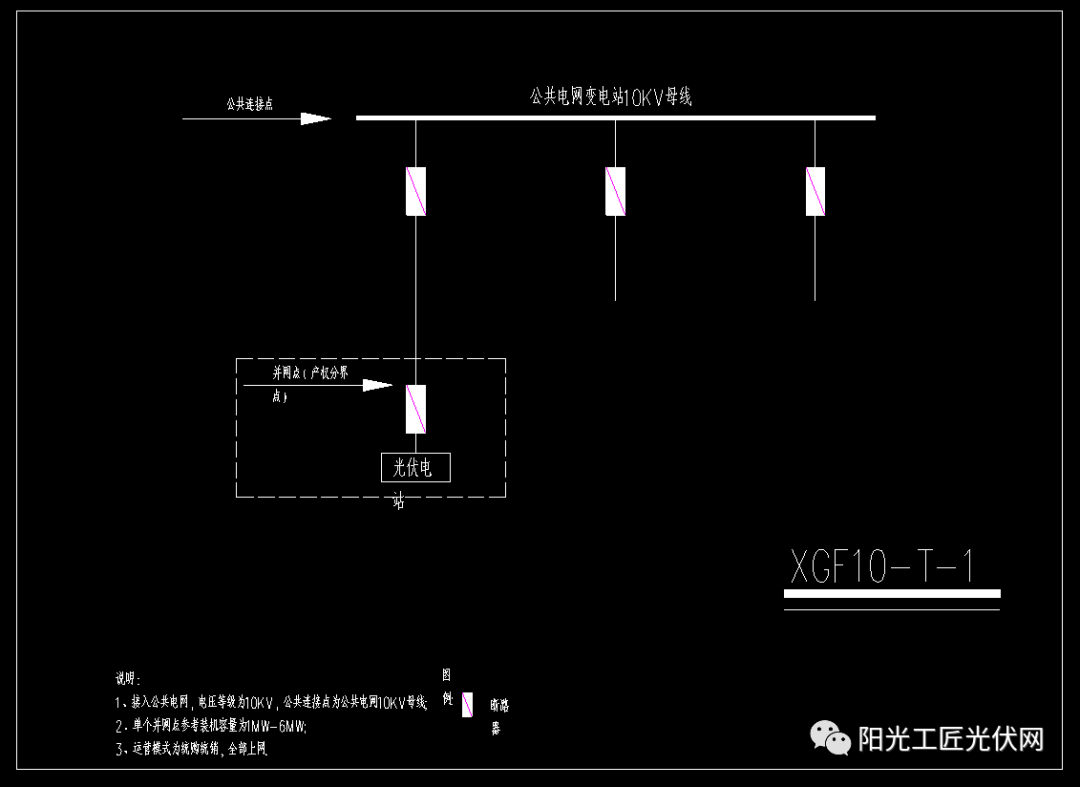

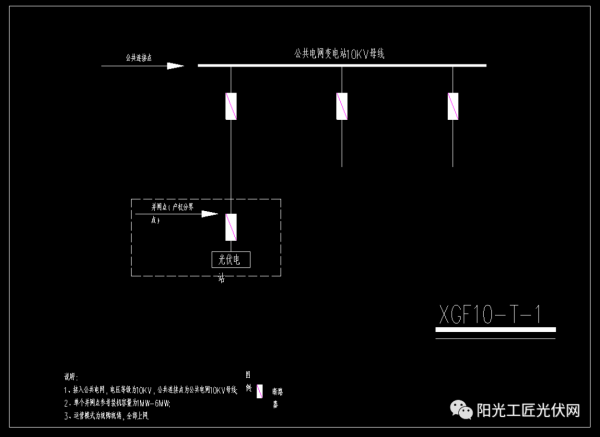

1、單點接入典型設計方案XGF10-T-1
本方案主要適用於全部上網（接入公共電網）的光伏電站，公共連線點為公共電網變電站10kV母線，單個併網點參考裝機容量1MW～6MW。

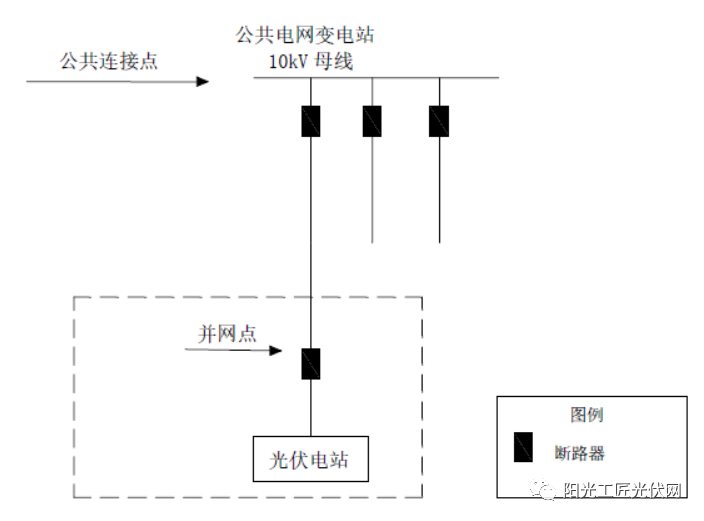

XGF10-T-1方案一次系統接線示意圖見下圖

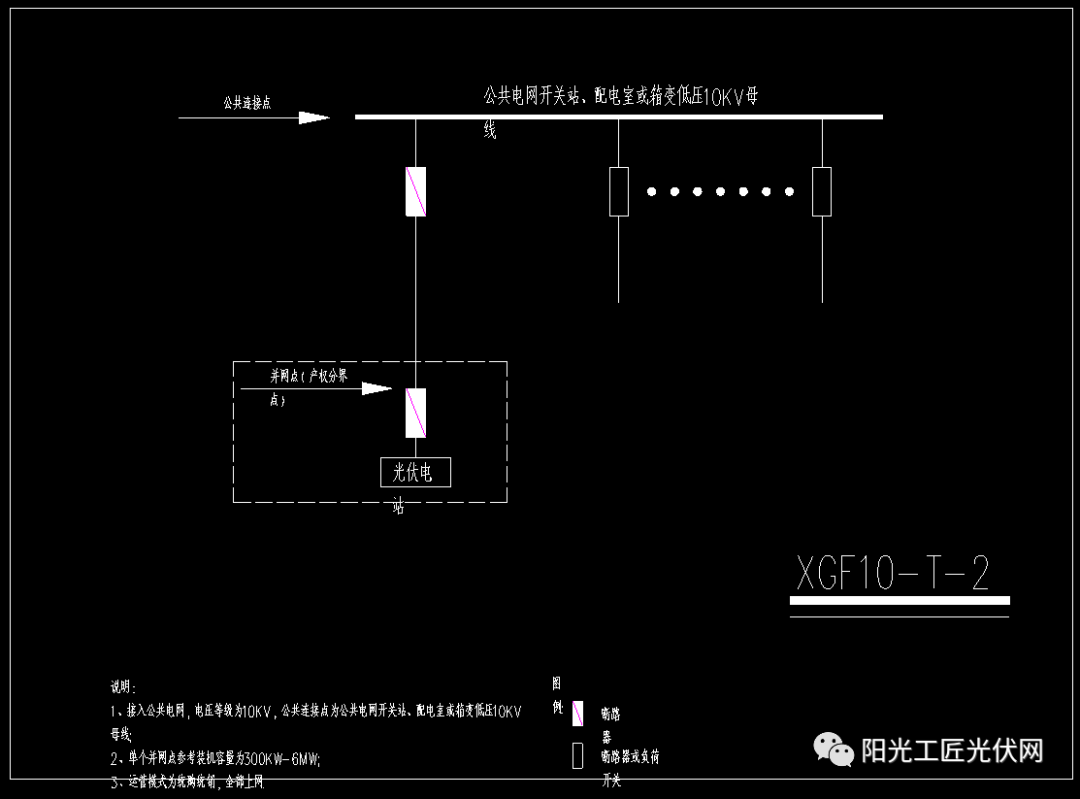

2、單點接入典型設計方案XGF10-T-2
本方案主要適用於全部上網（接入公共電網）的光伏電站，公共連線點為公共電網開關站、環網室（箱）、配電室或箱變10kV母線，單個併網點參考裝機容量400kW～6MW。
XGF10-T-2方案一次系統接線示意圖見下圖
3、單點接入典型設計方案XGF10-T-3
本方案主要適用於全部上網（接入公共電網）的光伏電站、公共連線點為公共電網10kV線路T接點，單個併網點參考裝機容量400kW～6MW。

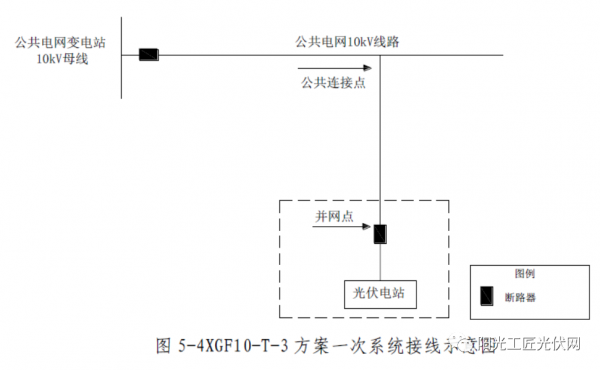

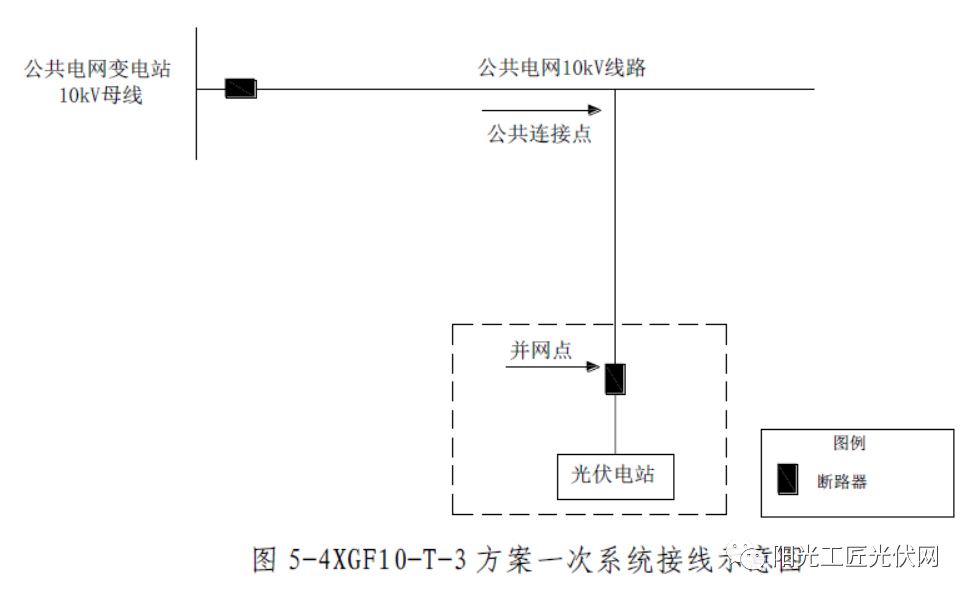

XGF10-T-3方案一次系統接線示意圖見下圖
4、單點接入典型設計方案XGF10-Z-1

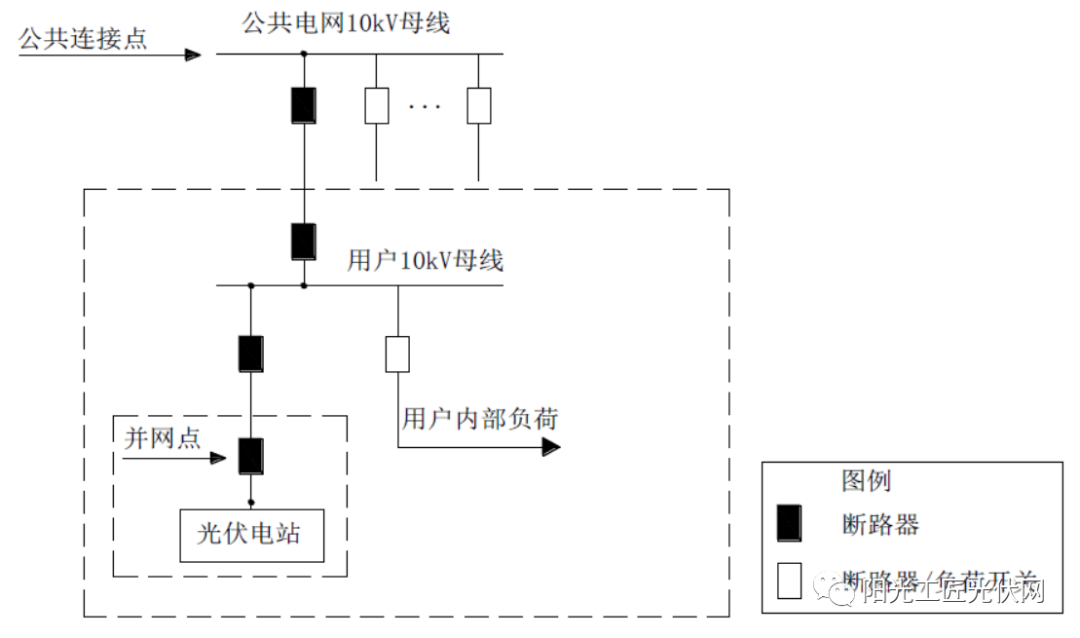

本方案主要適用於自發自用/餘量上網（接入使用者電網）的光伏電站，單個併網點參考裝機容量400kW～6MW。XGF10-Z-1 方案一次系統有兩個子方案。

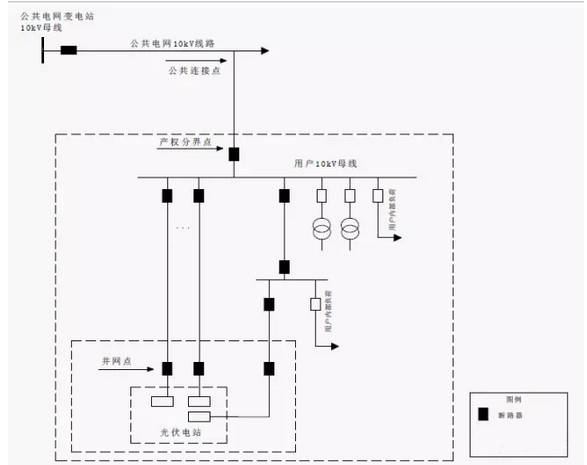

子方案一接線示意圖見

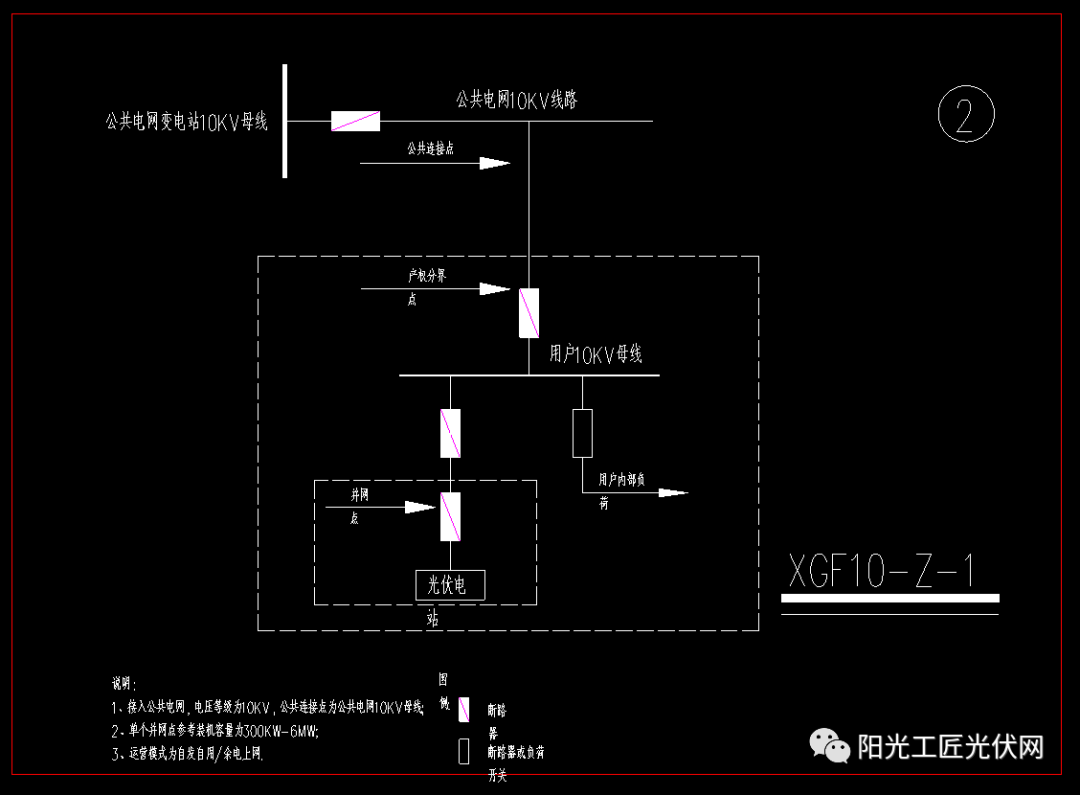

子方案二接線示意圖見圖

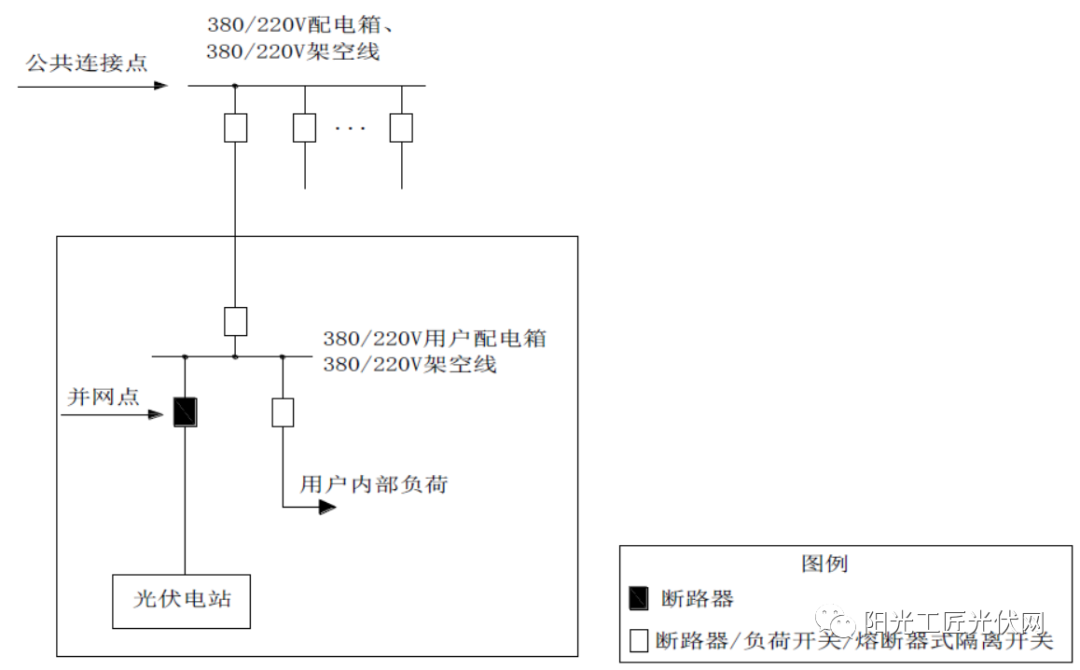

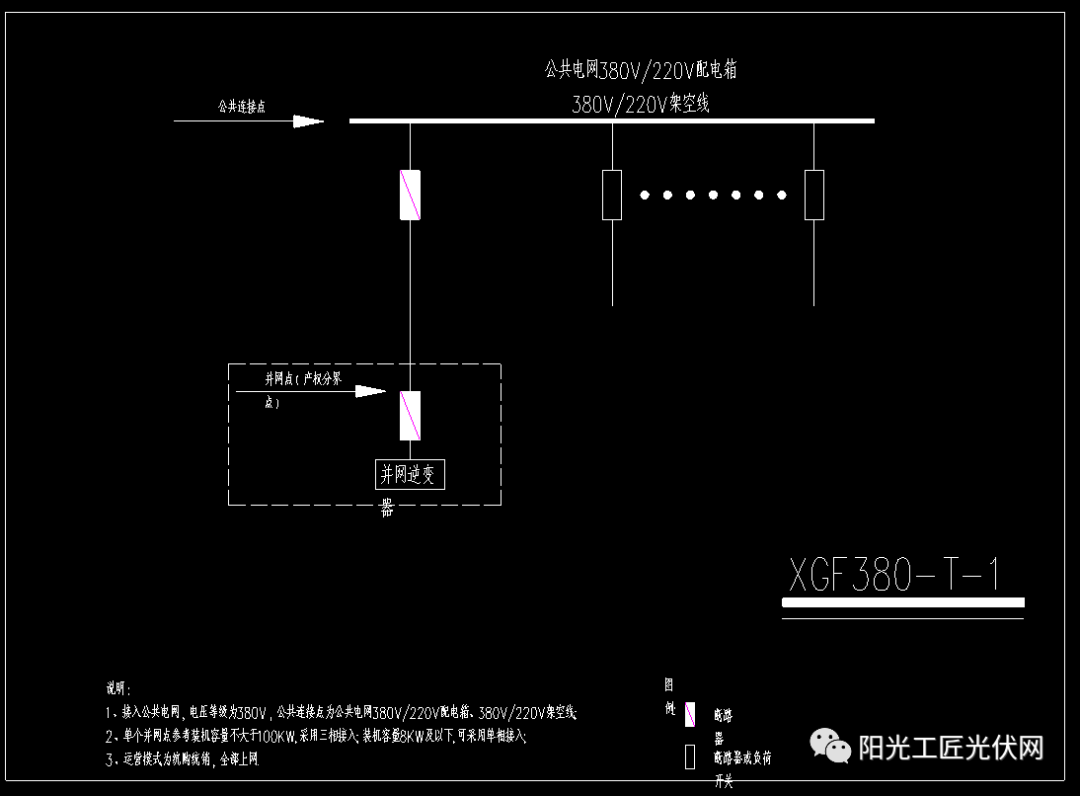

5、單點接入典型設計方案XGF380-T-1

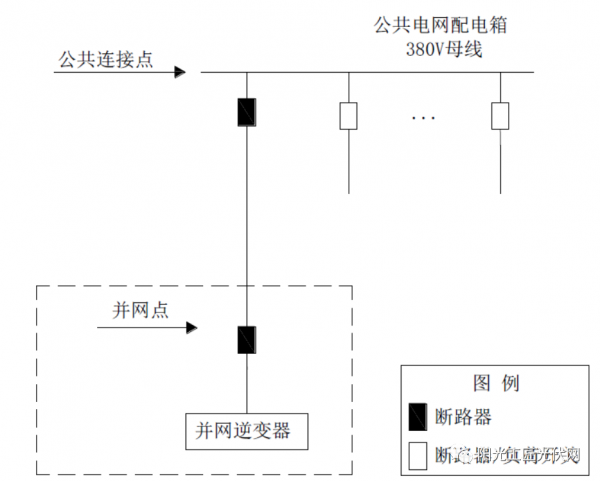

本方案主要適用於全部上網（接入公共電網）的光伏電站，公共連線點為公共電網配電箱或線路，單個併網點參考裝機容量不大於100kW，採用三相接入；裝機容量8kW 及以下，可採用單相接入。

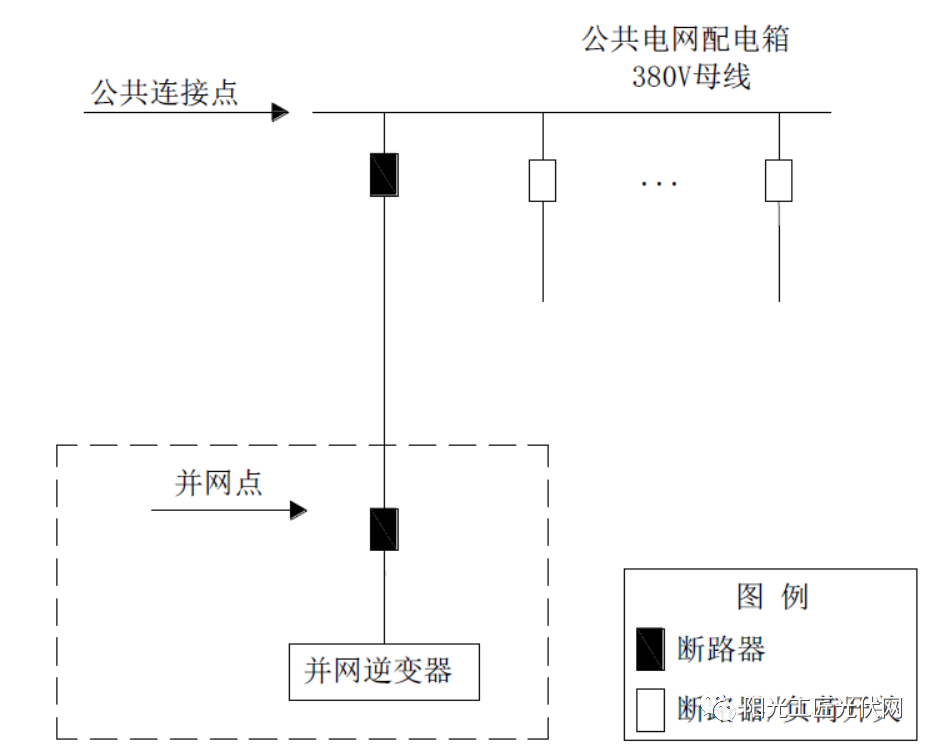

XGF380-T-1 方案一次系統接線示意圖見下圖

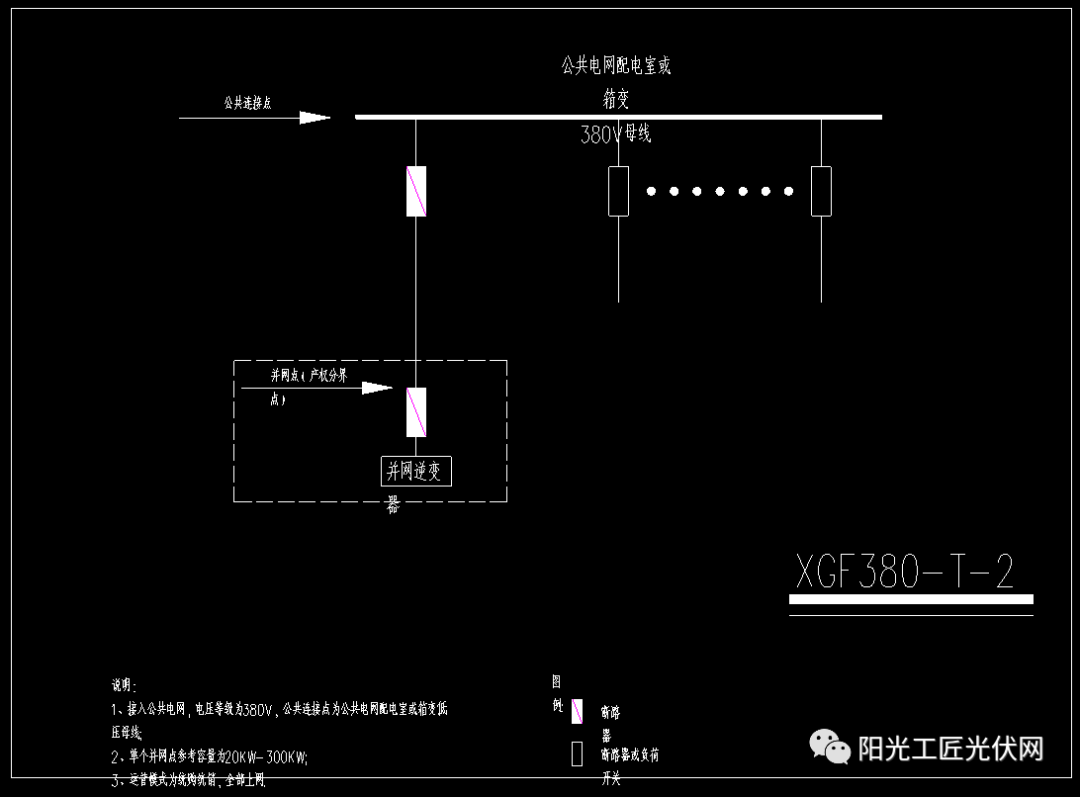

6、單點接入典型設計方案XGF380-T-2
本方案主要適用於全部上網（接入公共電網）的光伏電站，公共連線點為公共電網配電室、箱變或柱上變壓器低壓母線，單個併網點參考裝機容量20kW～400kW。
XGF380-T-2 方案一次系統接線示意圖見下圖

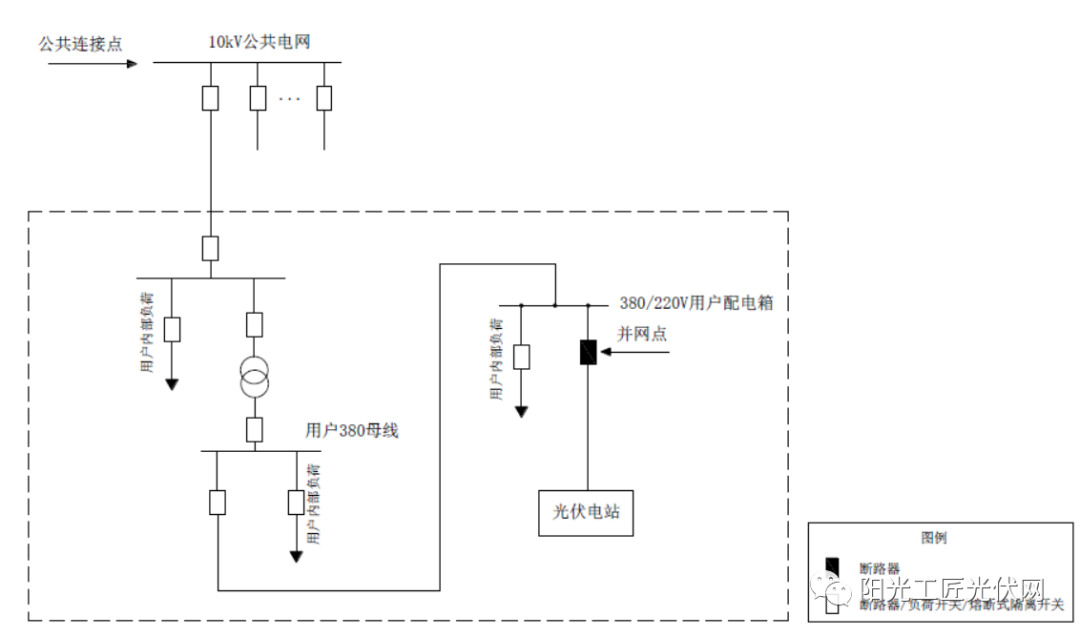

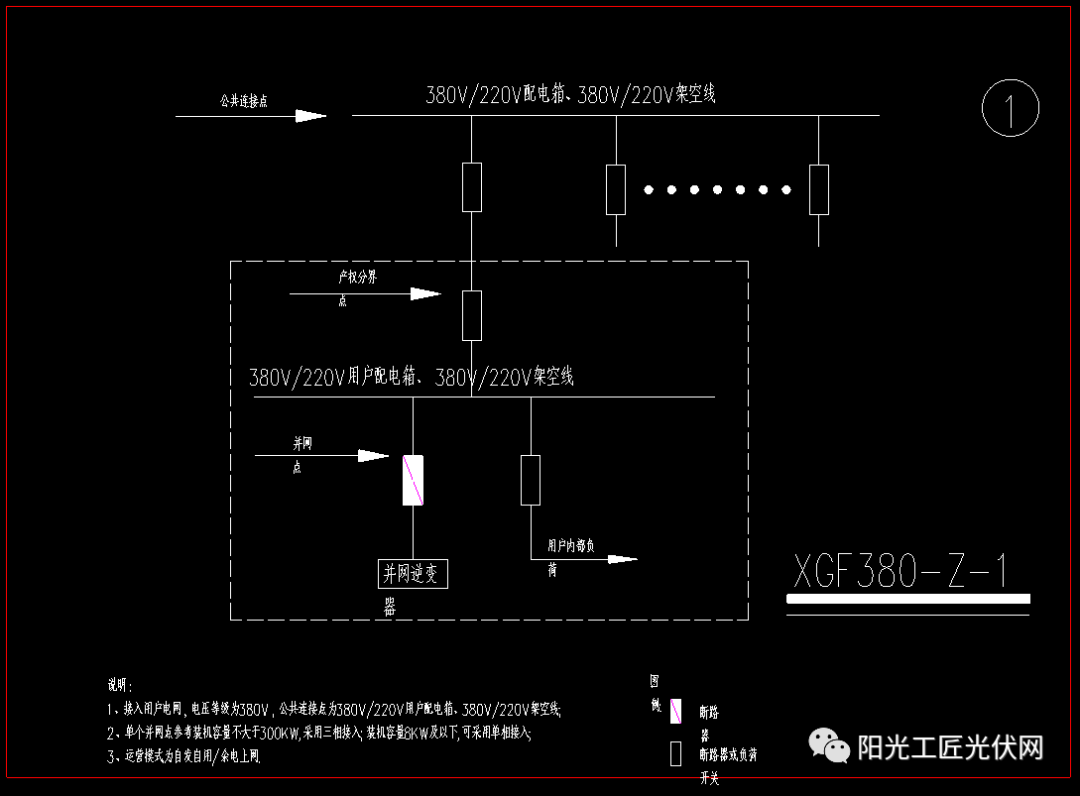

7、單點接入典型設計方案XGF380-Z-1
本方案主要適用於自發自用/餘量上網（接入使用者電網）的光伏電站，單個併網點參考裝機容量不大於400kW，採用三相接入；裝機容量8kW 及以下，可採用單相接入。XGF380-Z-1 方案一次系統有兩個方案
方案一接線示意圖

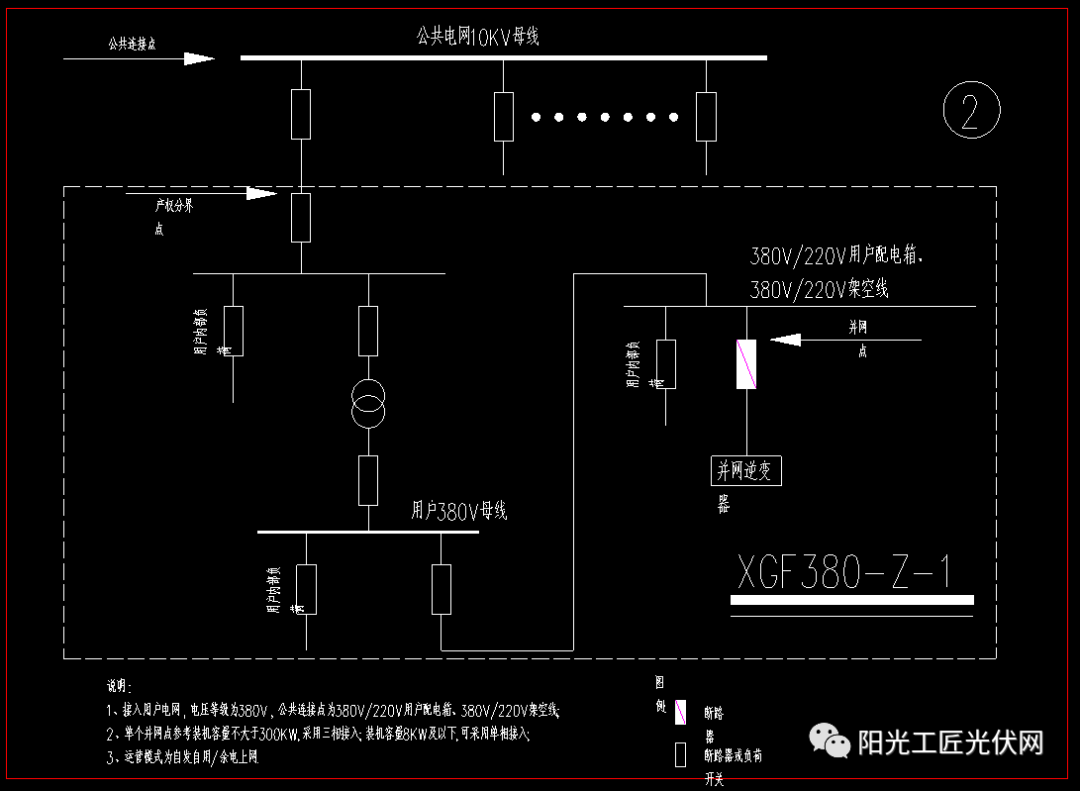

方案二接線示意圖

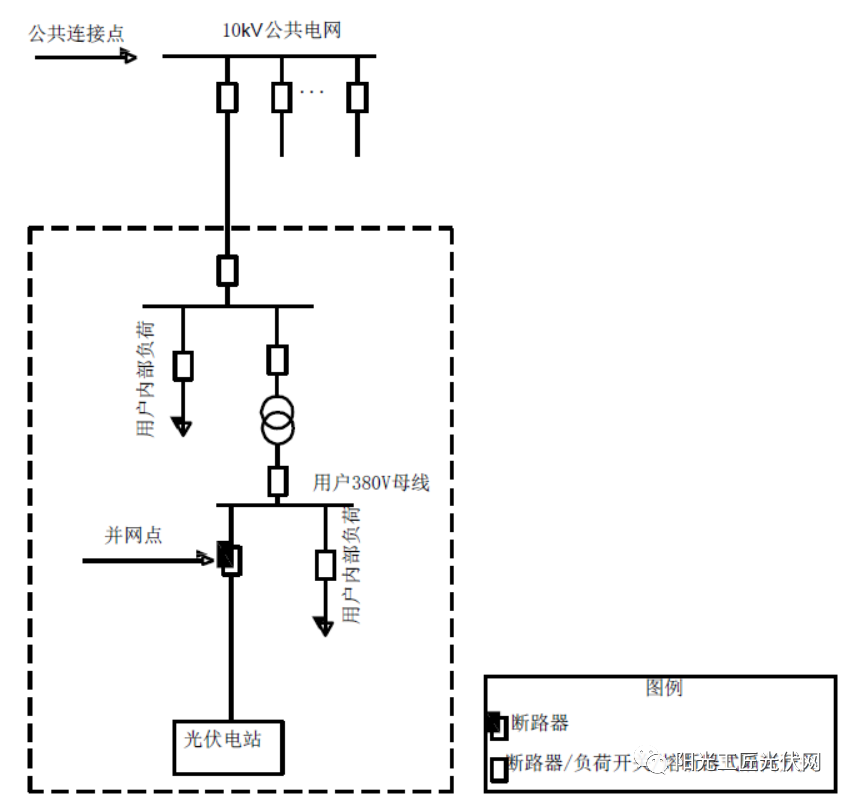

8、單點接入典型設計方案XGF380-Z-2
本方案主要適用於接入使用者電網的光伏電站，單個併網點參考裝機容量20kW～400kW。
XGF380-Z-2 方案一次系統接線示意圖
（二）多點組合方案

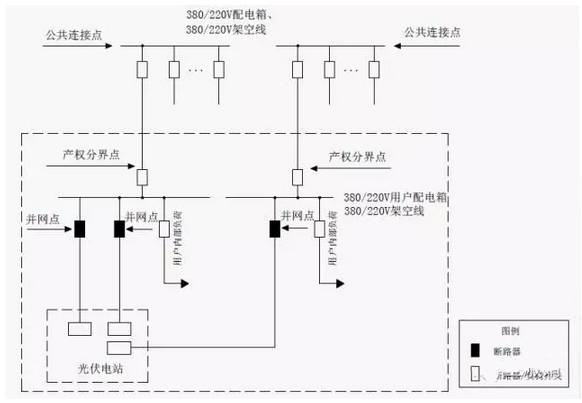

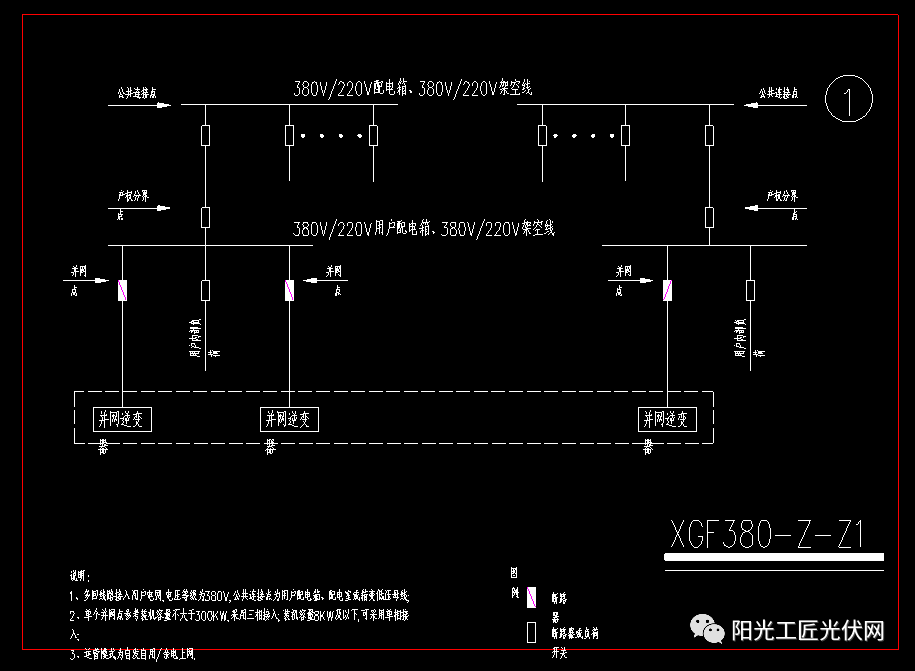

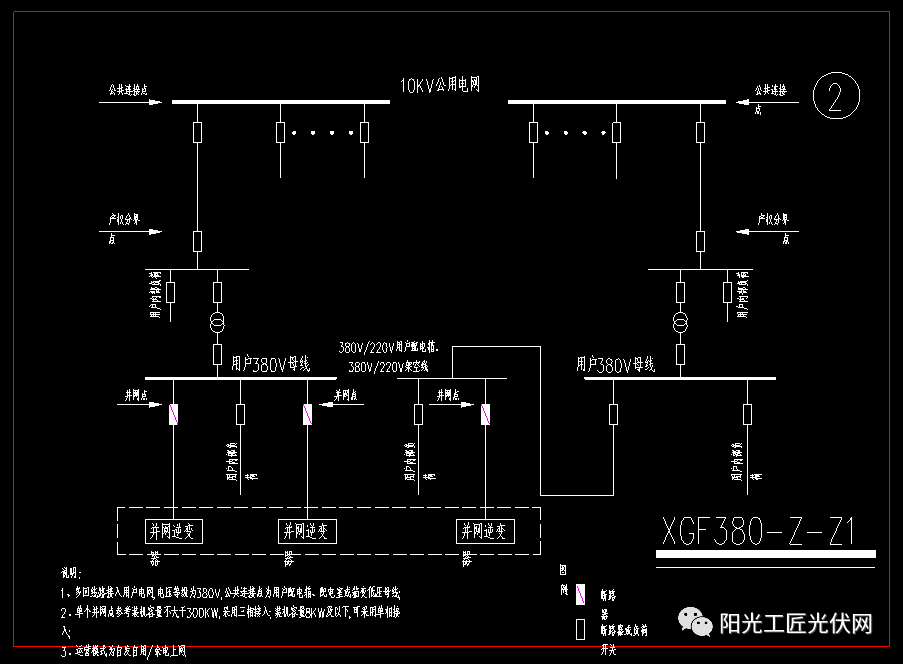

組合方案1編號：XGF380-Z-Z1
子方案1：接入380V使用者
子方案2：接入10kV使用者
組合方案2編號：XGF10-Z-Z1
子方案1：專線接入公共電網
子方案2：T接接入公共電網

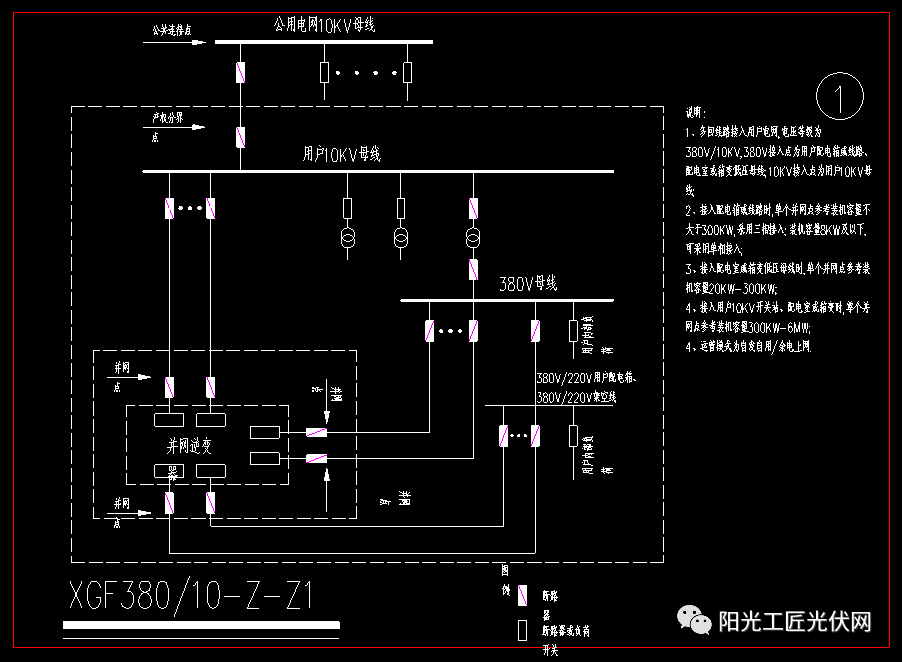

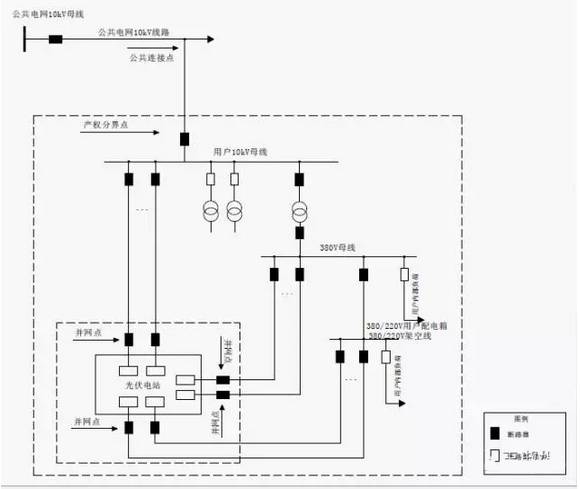

組合方案3編號：XGF380/10-Z-Z1

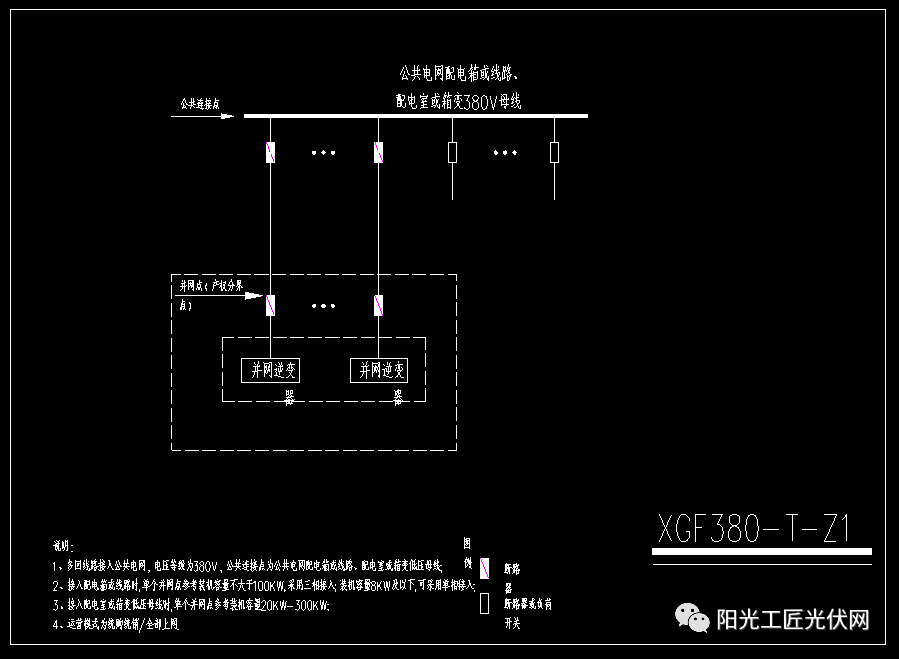

組合方案4編號：XGF380-T-Z1

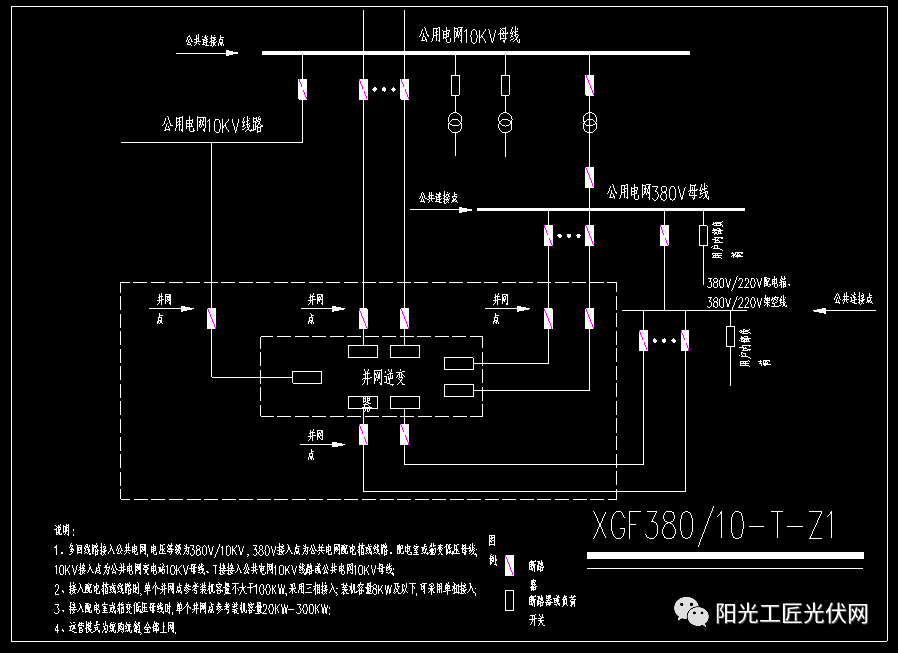

組合方案5編號：XGF380/10-T-Z1
10kV單點接入、全部上網
380V單點接入、全部上網

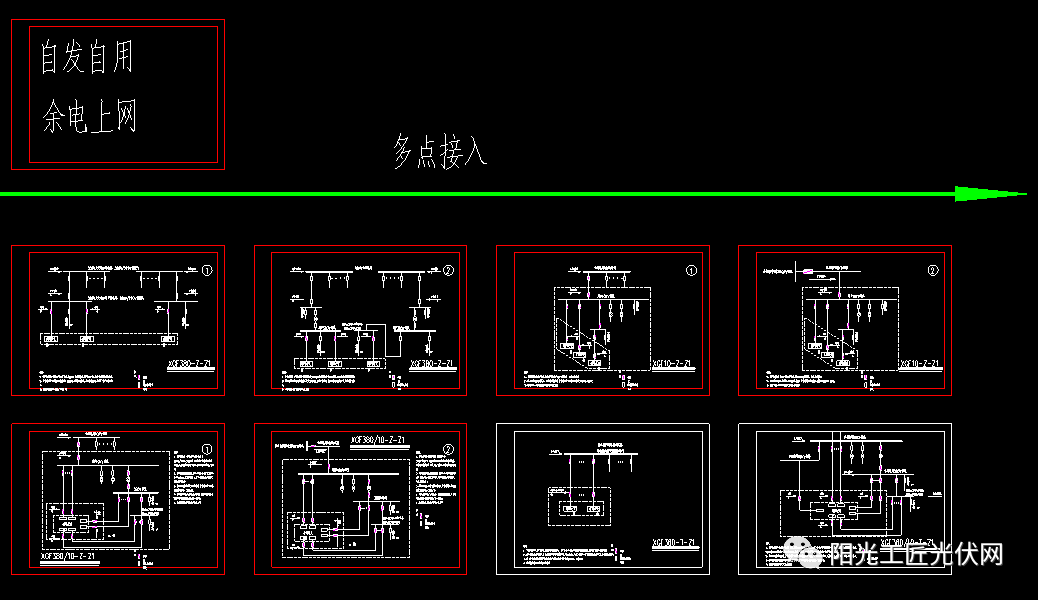

10kV多點接入、自發自用餘電上網
380V多點接入、自發自用餘電上網
