設計簡介：

本設計是基於微控制器的洗碗機控制器，主要實現以下功能：

·LCD1602顯示溫度、溫度最大值以及狀態

·按鍵設定溫度最大值

·洗碗過程：進水-->加熱-->排水-->沖洗-->烘乾-->結束

·在洗碗過程中可以透過按鍵暫停、開始或直接結束清洗

·在洗碗過程中若溫度大於溫度最大值，結束清晰，並顯示"Warning"

標籤：51微控制器、LCD1602、DS18B20、水位感測器

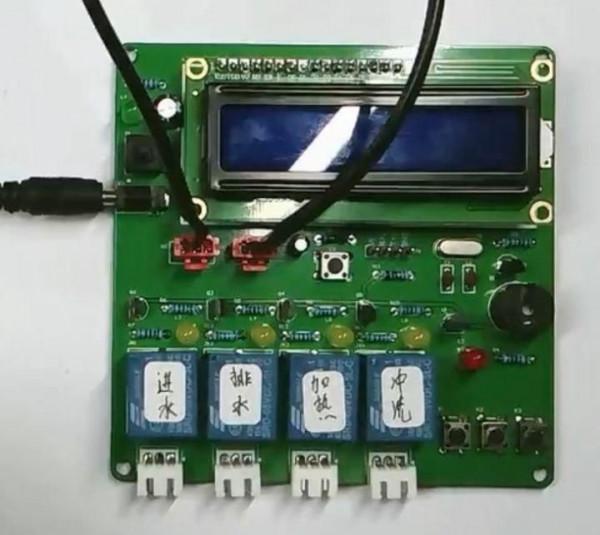

效果圖：

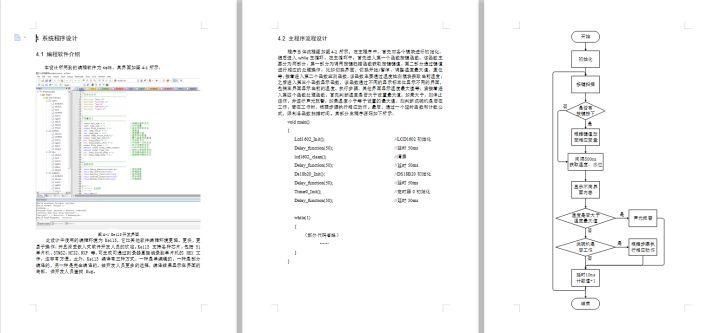

總體資料：

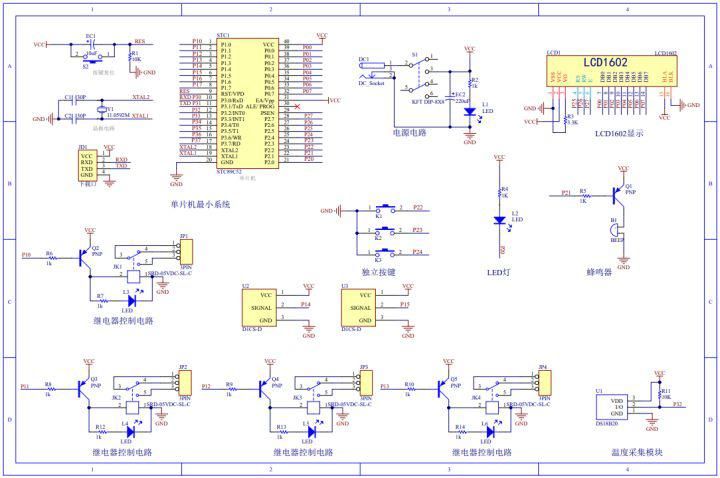

原理圖：

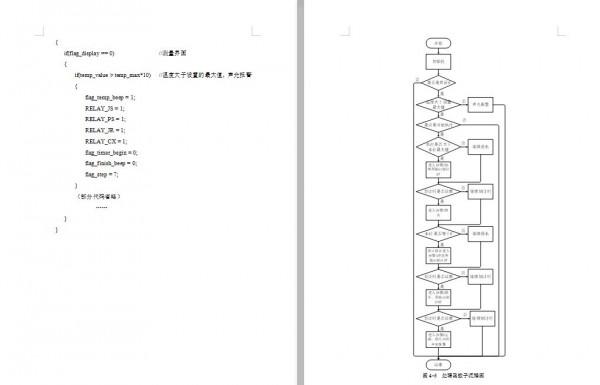

軟體設計流程：

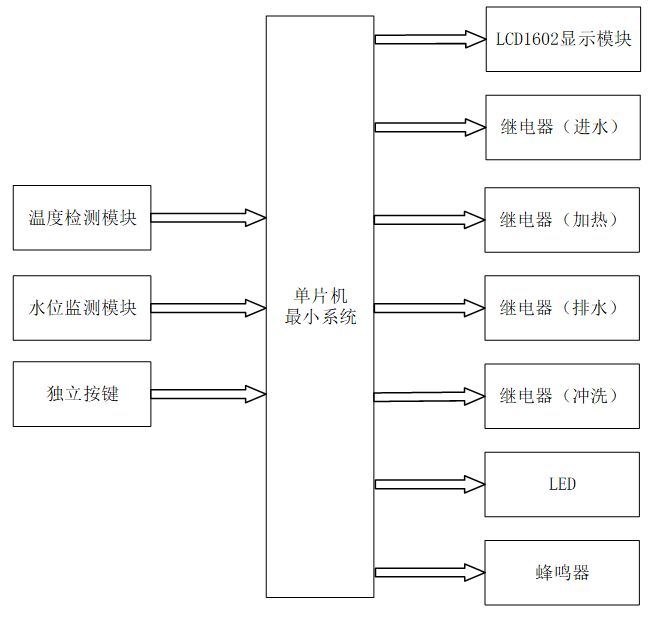

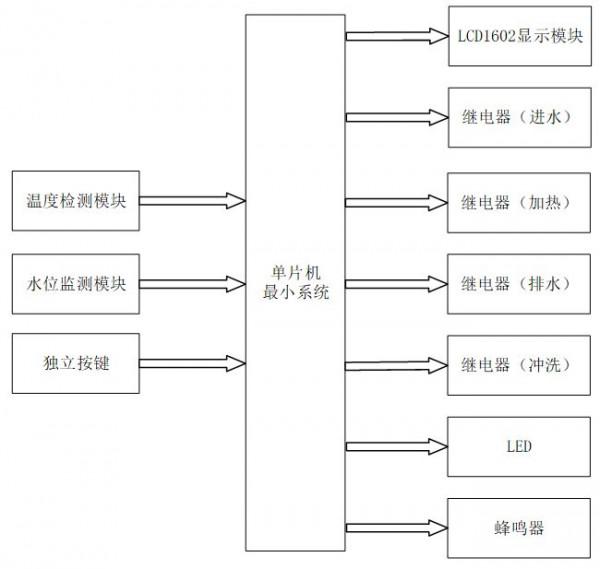

系統框圖：

本設計以STC89C52微控制器為核心控制器，加上其他的模組一起組成洗碗機控制器的整個系統，其中包含中控部分、輸入部分和輸出部分。中控部分採用了STC89C52微控制器，其主要作用是獲取輸入部分資料，經過內部處理，控制輸出部分。輸入由三部分組成，第一部分是DS18B20溫度採集模組，透過該模組可檢測當前的溫度值；第二部分是水位檢測模組，透過該模組檢測當前的水位；第三部分是獨立按鍵，透過三個獨立按鍵切換介面、調整溫度最大值、切換開始/暫停、復位。輸出由七部分組成，第一部分是LCD1602顯示模組, 透過該模組可以顯示溫度、執行步驟等；第二部分是進水繼電器，透過該模組模擬洗碗機進水狀態；第三部分是加熱繼電器，透過該模組模擬洗碗機加熱狀態；第四部分是排水繼電器，透過該模組模擬洗碗機排水狀態；第五部分是沖洗繼電器透過該模組模擬洗碗機沖洗狀態；第六部分是LED，第七部分是蜂鳴器，當洗碗機工作結束、溫度大於溫度最大值時，進行聲光報警。
