3KV,6KV,10KV高壓固態軟啟動櫃的整櫃結構組成
高壓固態軟啟動櫃產品的高低壓部分應完全隔離。它主要由箱體，電壓感測器，電流感測器，高壓閘流體，RC保護，過壓保護，觸發，真空接觸器等組成。

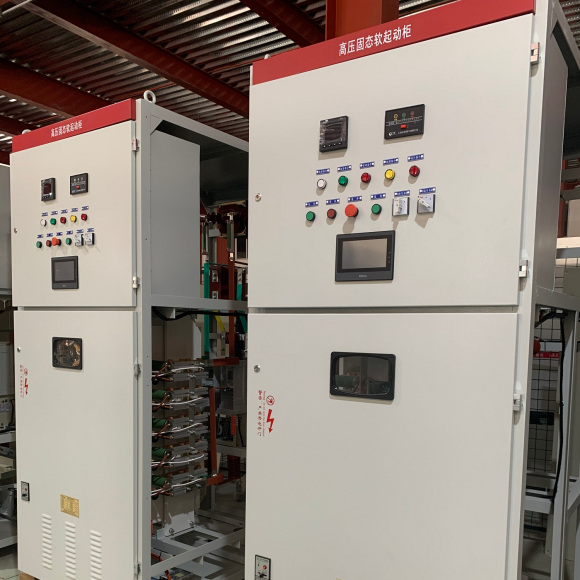

高壓固態軟啟動櫃
高壓固態軟啟動櫃組合結構：
1、認真考慮高壓軟起動整體結構，滿足控制櫃設計及各種要求，確保適用於各種用途及工作環境。
2、它的結構符合高壓開關和控制裝置的一般技術要求，機櫃採用密封處理，減少了內部汙染，佈局合理。數字觸發系統與低電壓控制和高電壓部件透過光纖連線。易於維修，各相位模組可快速獨立更換，高低壓部位完全隔離，安全可靠。
3、高壓固態軟啟動櫃整體結構分為保溫三部分。
高電壓線路由高壓閘流體模組、閥體保護裝置、真空開關裝置等組成，可控觸發裝置和訊號採集裝置分別由觸發、採集和保護三部分組成，系統控制和人機互動裝置分別由控制和顯示兩部分組成。三種材料互相絕緣，達到高、低可靠隔離。
4、整機各部件均可充電，箱體內有充足的充電空間。箱體進入電動機電纜不同位置應適當彎曲。
5、為確保高壓軟啟動的可靠性，箱內各控制單元的地線與箱底銅排接地。
6、車架特點：採用優質冷軋鋼板，全數控加工，彎後焊接，機械強度高，便於運輸，車架保護性可達ip4x。
低電壓部分主要包括主控，訊號採集與保護，顯示等。

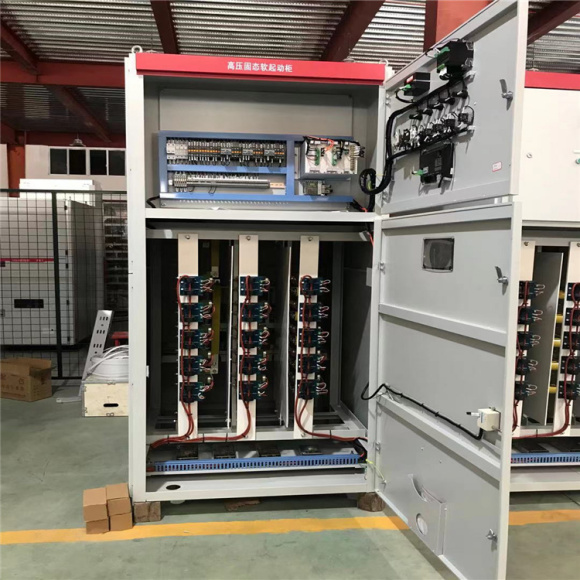

中高壓固態軟啟動櫃
高壓固態軟啟動櫃啟動的結構：
1、高壓閘流體，每個閘流體有相同的並聯安裝引數。可控矽的數量取決於電網峰值電壓要求。過壓網由RC網構成，電壓均衡單元由電壓分配網路構成，可用於閘流體保護。
2、觸發方式採用強觸發脈衝電路，保證觸發的一致性和可靠性，可靠地隔離高低壓。
3、負接點：三相負接點起動後，自動吸氣，電機連線。
4、採集部分：主電路電壓，電流訊號由電壓感測器，電流感測器，避雷器，零序檢測控制器等組成。本系統以微控制器為核心，採用LCD中文人機介面，實現了LCD的控制。
高壓軟啟動櫃
