頭陣子朋友讓我幫他裝一臺Z690的主機，別的倒還好說，我看著他帶來的利民U120EX REV.4 BLACK散熱陷入了沉思，以為他在逗我，因為他的主機板選的是ROG的Z690i，我記得目前只有利民SS110才相容，但是還勸不動朋友，所以折騰了一把~最後還是換成了SS110，下面分享一下咯。
配置：
CPU Intel i5-12600K
主機板 ASUS ROG STRIX Z690-I GAMING WIFI主機板
顯示卡 索泰(ZOTAC)RTX 3060 X-GAMING GOC顯示卡
機箱 銀欣（SilverStone）珍寶 SG15黑 鋁外殼ITX小機箱
散熱 利民(Thermalright) SS110 BLACK 黑魂 /利民（Thermalright) U120EX REV.4 BLACK
記憶體 威剛萬紫千紅DDR5記憶體 16G*2
電源 銀欣（SILVERSTONE）額定800W SX800-LTI SFX-L電源
SSD 影馳星耀永劫無間定製版1T
顯示器 華碩VG27AQL1A
鍵盤 美商海盜船K60 Pro
滑鼠 美商海盜船SABRE RGB PRO滑鼠
配件開箱

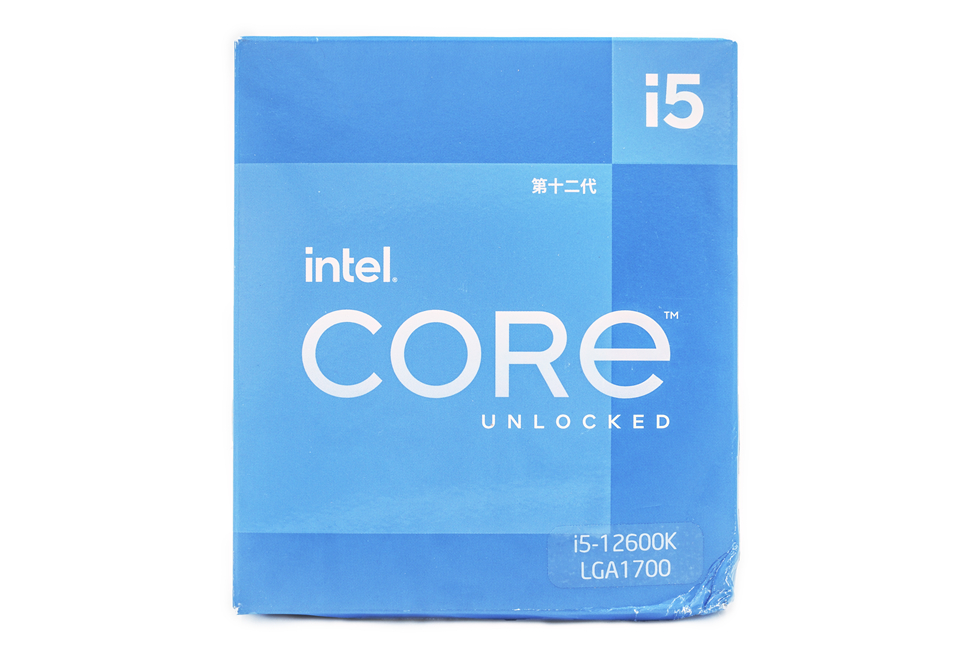

12600K，不用多介紹啦。
主機板
開箱動圖先來一張，所附帶的配件依舊是非常豐富，包括新版的帶磁吸的WiFi天線，Sata資料線，M.2螺絲以及M.2安裝套件，還有ROG鑰匙鏈、ROG S貼紙和感謝卡、使用者手冊和隨機光碟。
主機板正面，覆蓋著灰黑色的大面積一體式I/O+VRM散熱盔甲，等到安裝了記憶體那就堪稱散熱片圍牆了，而主機板本體也是深色調，所以主機板整體顯得很厚重，只露出一角的CPU供電介面依舊是外包裹金屬裝甲的ProCool II高強度供電介面，採用特製實心結構設計，確保與PSU電源線連線更充分，提升電源效率，降低阻抗，可提供額外的穩定性和散熱能力，更加堅固耐用。（不過ROG眼睛這次不帶燈了！）
全新的LGA 1700處理器插槽，固定杆需要更大的力道扣上，採用了10+1相105A的供電規格，而插槽四周的電容也由固態電容替換為鉭電容，對水冷頭相容性更好了，DDR5記憶體最高支援64GB雙通道6400。
Z690i的CPU供電8-Pin介面加入了類似顯示卡PCIe合金插槽的設計，ROG官方叫PROCOOL II高強度供電介面，加強供電穩定性。

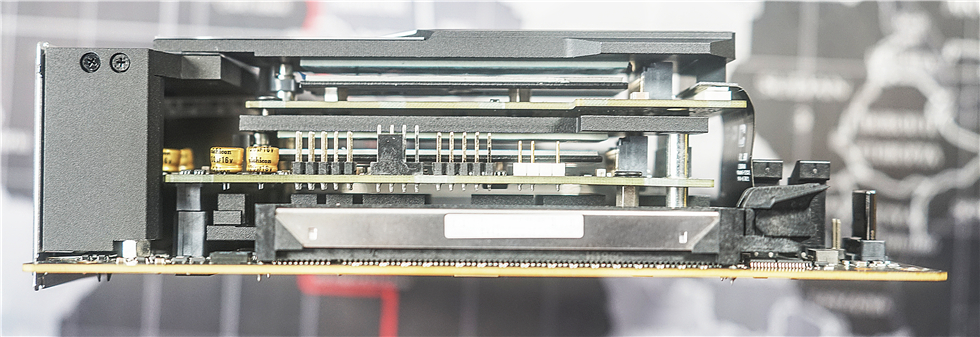

因為ITX主機板有限的面積，所以為了能夠安裝兩個M.2硬碟和音訊模組，並保證晶片組散熱片的空間，將這幾個模組整個的設計成了一個很高的夾漢堡結構，甚至要比一體式I/O還要高出來一截，這個設計對很多風冷散熱來說不友好。

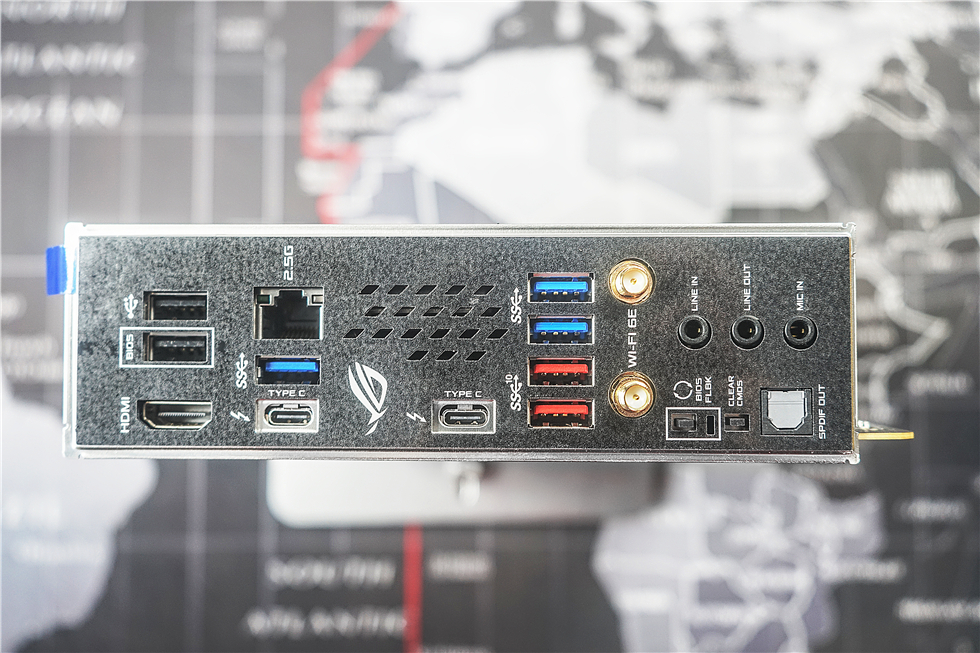

豐富的介面，從左往右依次為包括了HDMI、2*USB2.0介面、2.5Gb網口、1*USB3.2 Gen1（藍）Type-A介面、2*Thunderbolt 4 USB Type-C介面、2*USB3.2 Gen2（紅）Type-A介面、2*USB3.2 Gen1（藍）Type-A介面、Wi-Fi 模組、BIOS FlashBack按鈕、Clear CMOS按鈕、S/PDIF光纖數字輸出介面、帶led的音訊插孔

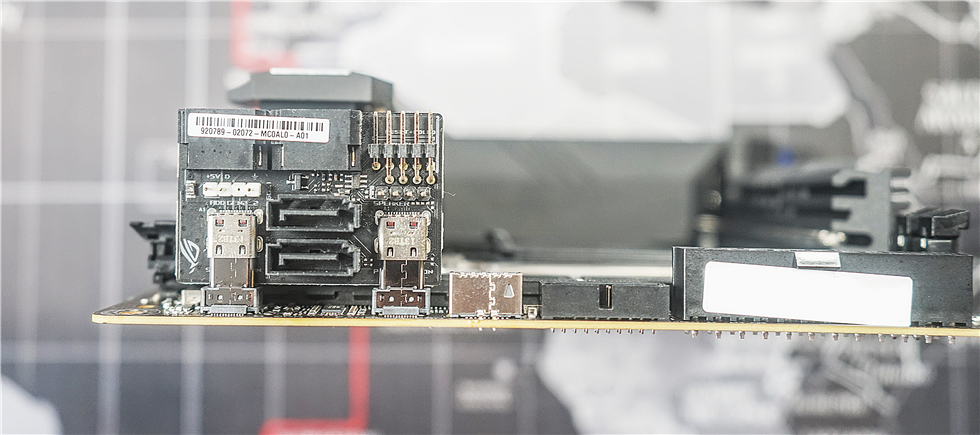

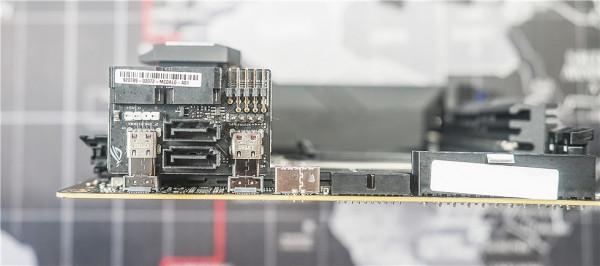

這次ROG Z690I獨有的豎插模組，上面有兩個SATA介面，一個5V RGB介面，機箱開關機的針腳，還有一個監控用的speaker針腳，透過兩個Type-C介面連線到主機板上，連線開關機的跳線方便了很多。豎插模組旁邊的介面是前置的USB3.2 Gen2*2 Type-C介面。

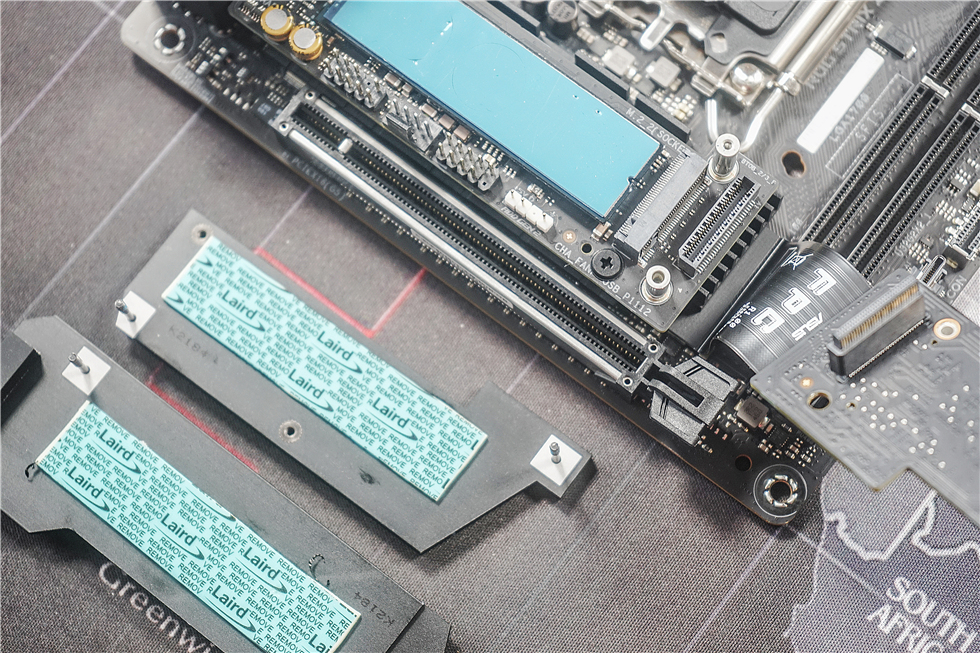

兩個支援PCIe4.0的M.2插槽都配備了散熱片，散熱片背面都已預裝Laird矽膠散熱貼，ROG的這個細節還是很不錯的。全尺寸PCIe×16插槽有合金加固，官方命名叫SAFESLOT，支援PCIe 5.0，在當前顯示卡價格高企的情況下提前佈局下代顯示卡~
顯示卡
顯示卡是索泰的RTX 3060 X-GAMING GOC。
開箱動圖先來一張。

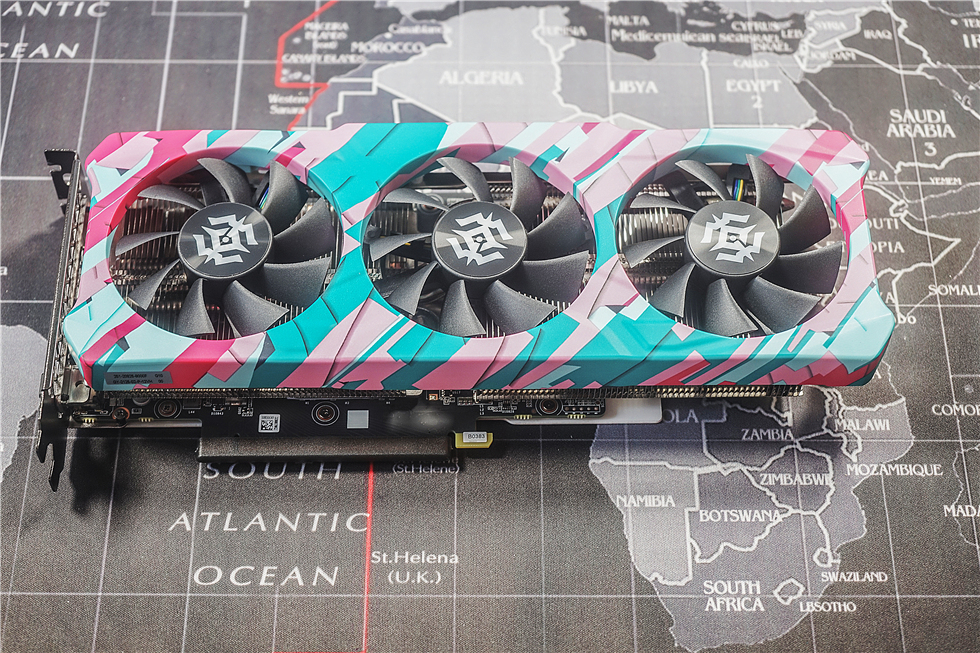

27.9cm的長度，雙槽的厚度，正面的粉藍、淡青、淺粉以及桃紅四色混搭顯得很年輕時尚，官方稱之為青春撞色設計，我覺得很貼切。3個9葉散熱風扇支援智慧啟停，低功耗的時候直接停轉，0噪音達成。
顯示卡肩部頂端帶logo信仰燈，單8pin供電。

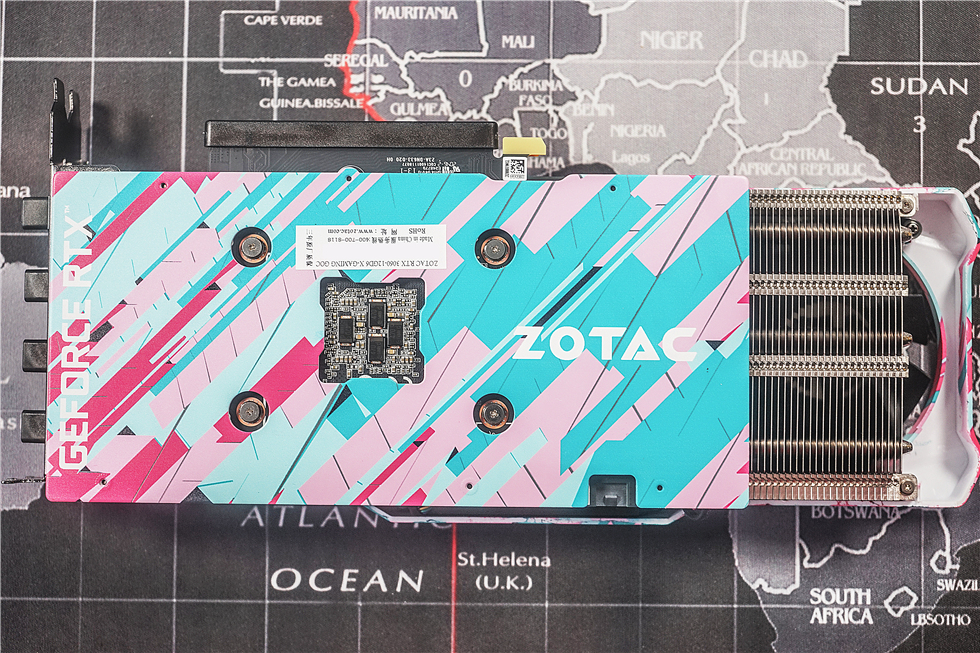

金屬背板也採用了撞色設計，帶有ZOTAC logo。

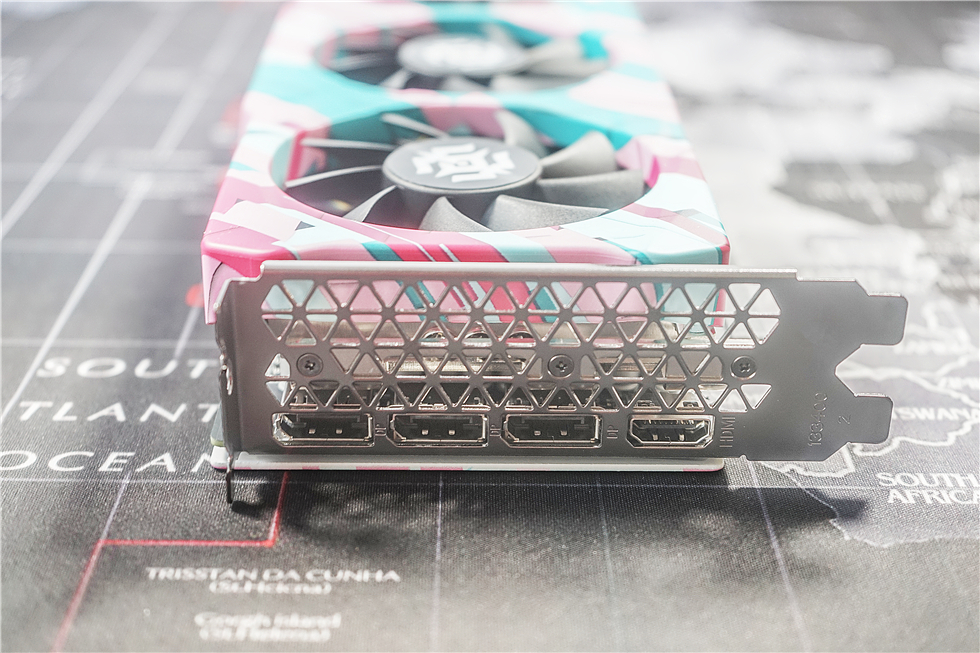

輸出介面為3*DP1.4a，1*HDMI 2.1。
記憶體

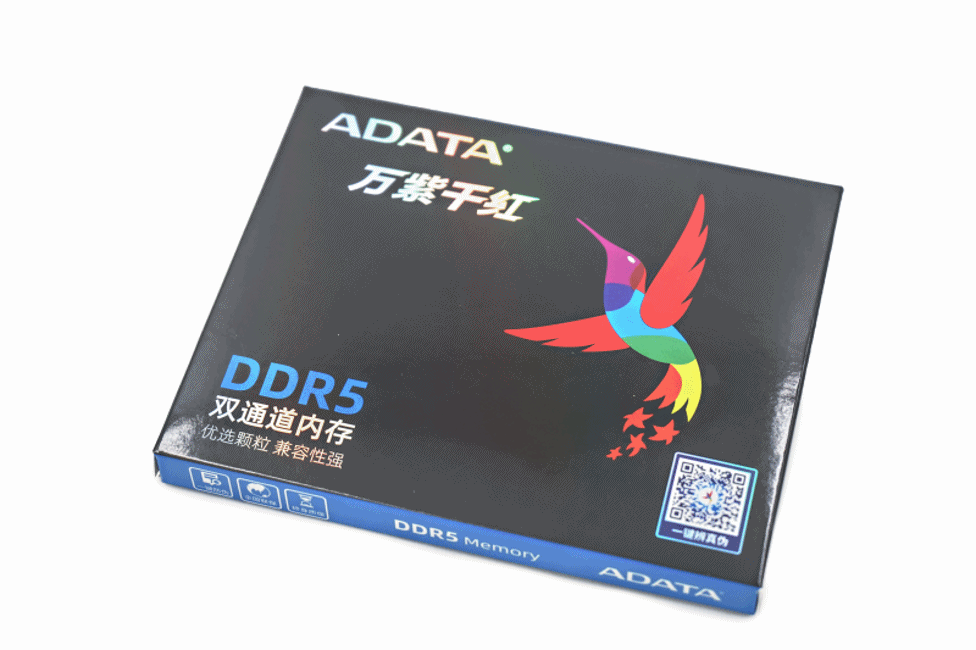

萬紫千紅也算是價效比老字號了，彩盒設計，回頭想想，除了筆記本記憶體外，我已經好久沒有用到不帶馬甲的記憶體了。
硬碟
影馳星耀永劫無間定製版1T輔盤。
開箱動圖先來一張，寧紅夜的御姐風外包裝，看著又酷又颯。
帶有亮銀配色和多重印絲工藝設計的厚實鋁製散熱片並不是一整塊未加工的金屬塊兒，其中是有穿透式的鏤空風道設計的，能有效提高散熱效果，散熱片正面中間有星耀的logo。
擰下四周的固定螺絲，卸下散熱片，現出了硬碟真身，晶片接觸面是帶有導熱墊加強散熱的。
電源
電源朋友選擇的是SX800-LTI SFX-L電源，這可是鈦金牌的，因為他打算過陣子升級顯示卡，所以預留了瓦數，其實SG15機箱是支援ATX電源的，所以可惜了這麼好的SFX電源了~

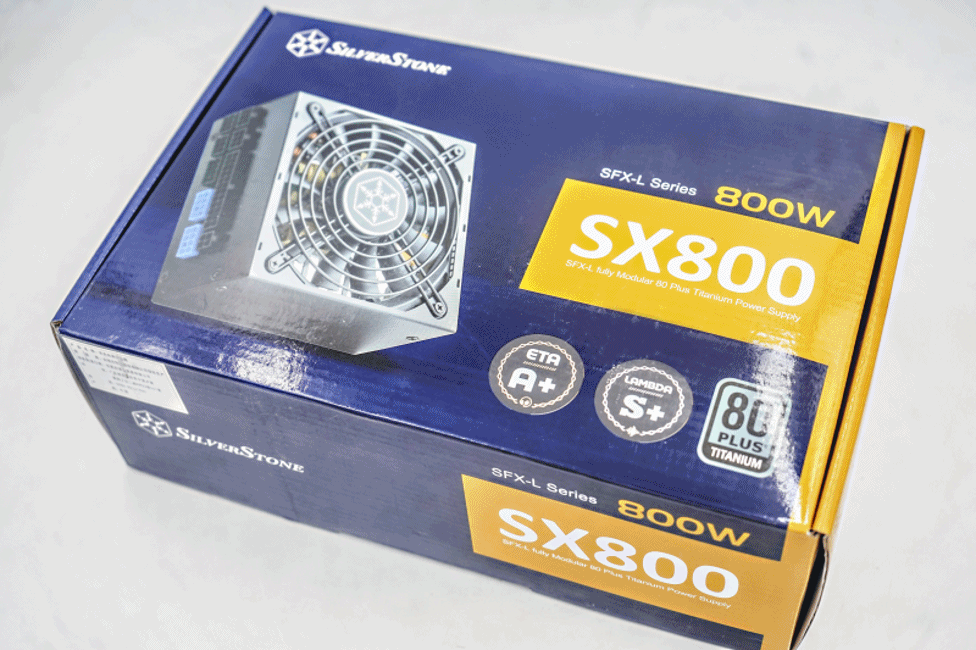

開箱動圖先來一張

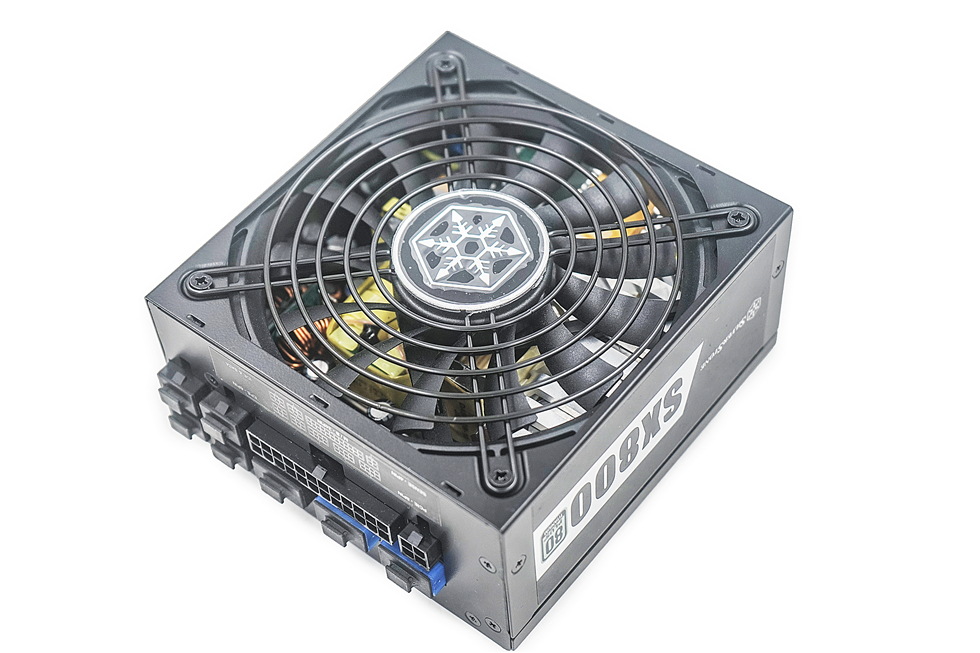

得益於SFX-L的身段，SX800帶有120mm風扇，而且支援智慧啟停功能，在負載20%以下的時候風扇是不會轉的，也是物理降噪了。
從菊花位可以看到內部的大量電器元件，全日系電容和鈦金牌認證用料結實。

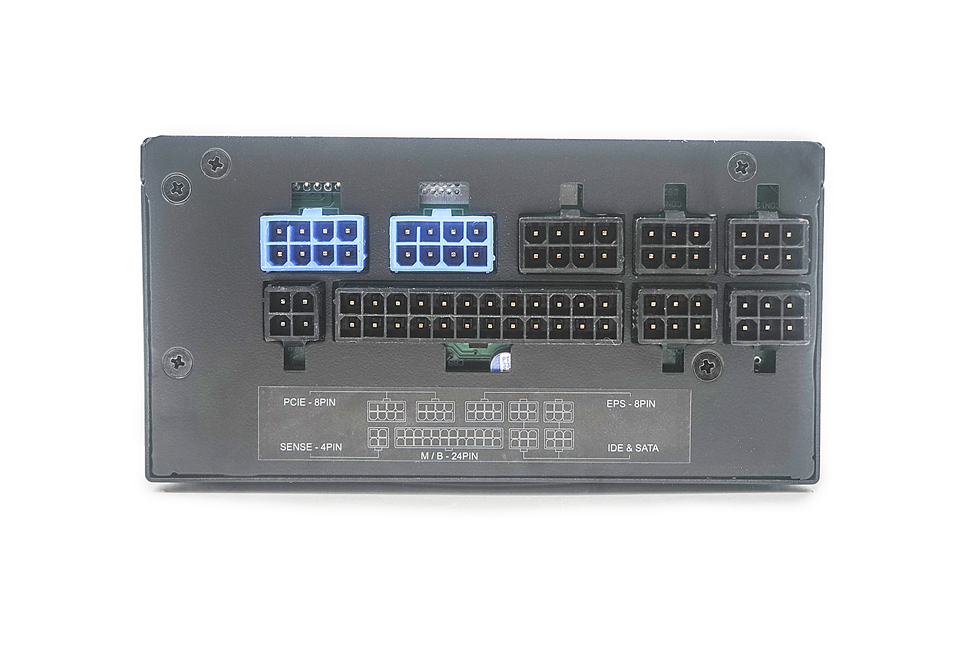

全模組化設計，而且PCIE供電部分還有藍色介面的不同設計，防止接駁錯誤。

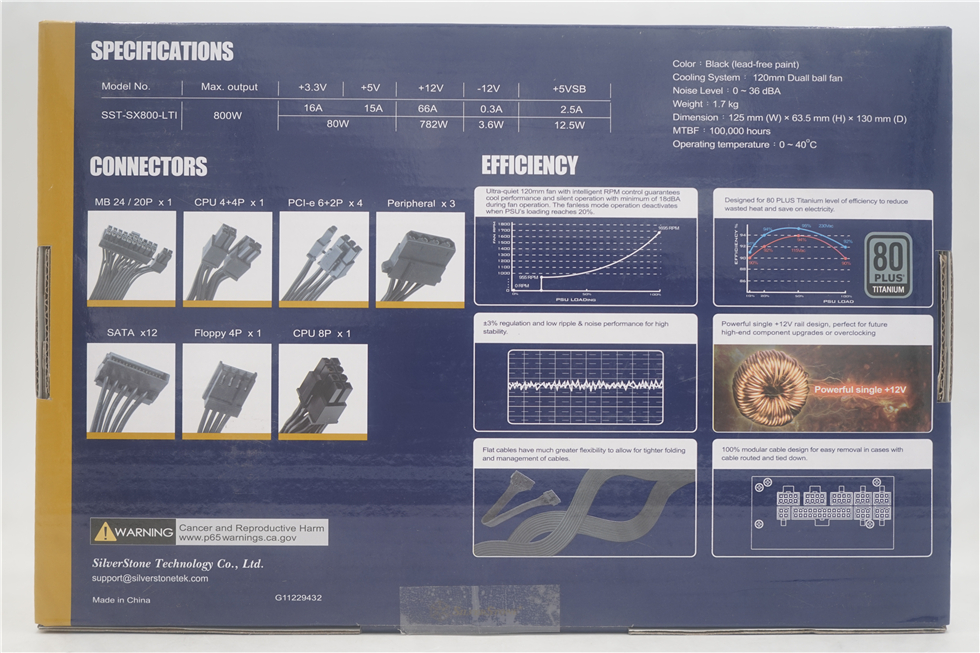

包裝背面就有主要引數和效能列表。
散熱
朋友先後折騰了兩個散熱器，第一個是利民（Thermalright) U120EX REV.4 BLACK 單塔6熱管散熱器，雖然我物理改裝了一下，勉強相容了Z690I，但是安裝方向不對且擠壓了記憶體，在我力勸下換了SS110 BLACK 黑魂。
開箱動圖先來一張。

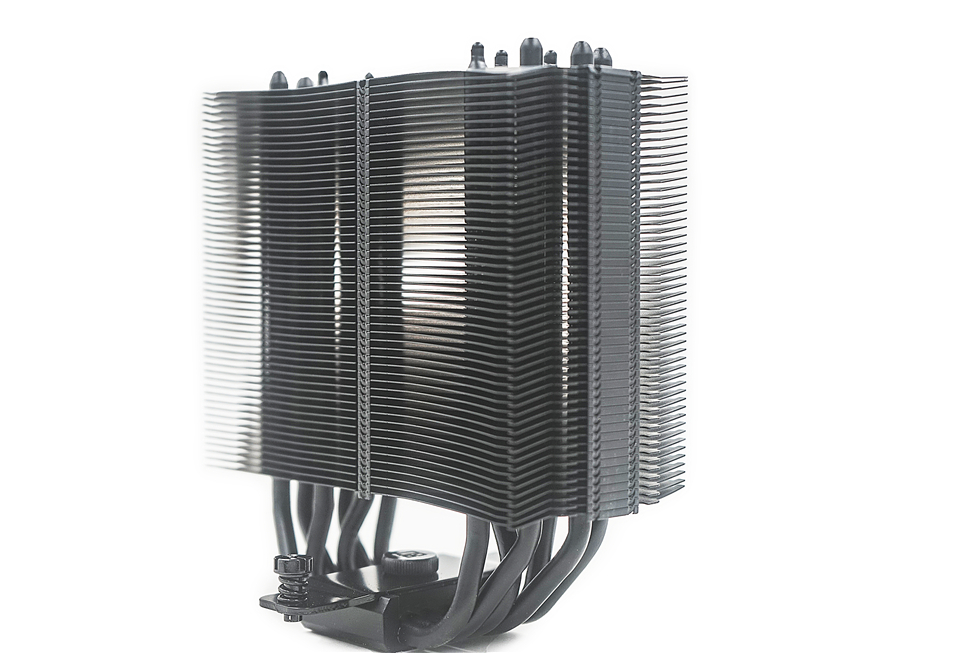

6熱管單塔，全身經過了黑化處理，頂蓋上還有利民的logo。

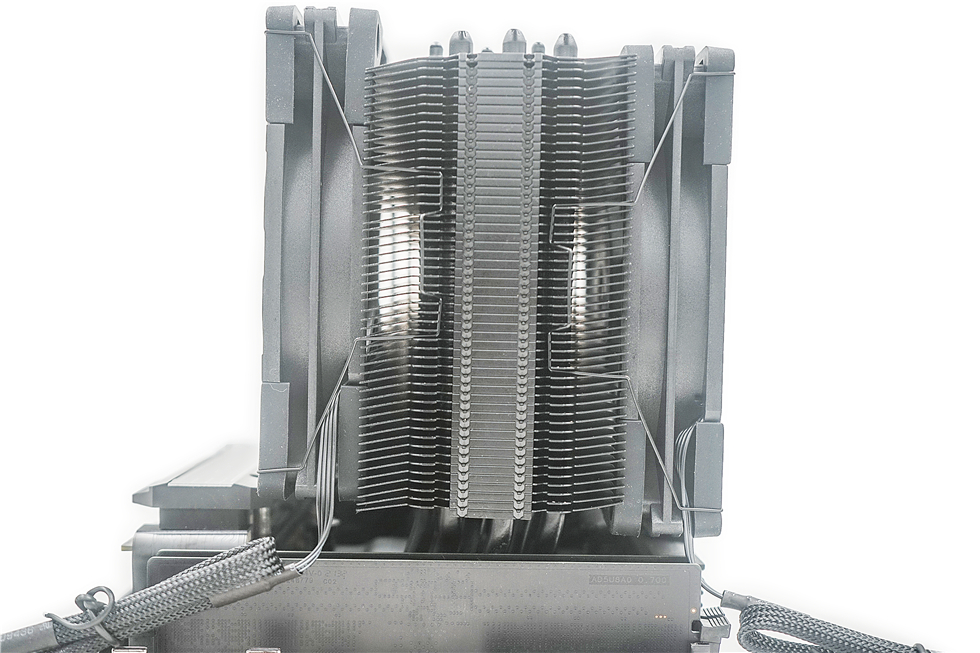

157mm高度雙塔，整體三圍132mm*64mm*157mm，空氣解構學鰭片設計有一定角度的彎折。
這個角度看起來更帶感，穿FIN工藝規規整整，這個角度也是有空氣解構學鰭片設計的。
CNC精雕銅底底座帶保護貼。
雙TL-B12 E風扇，2150轉±10%，風量最高69CFM，噪音控制在28.1dBA以內，四角兩面都有矽膠減震墊，而且還可以替換紅色減震墊。
雖然U120EX REV.4可以透過力大飛磚的方式滿足散熱需求（後面有測試），但從長久使用的考慮，朋友聽了我的勸，換了利民新出的SS110 BLACK，黑魂CPU散熱器，高度正適合，主要是正好能夠相容ROG的Z690i，這個主機板的散熱片圍牆設計對相容性要求實在有點高。
SS110 BLACK的頂蓋進行了黑化處理，奈米噴塗顏值頗高。

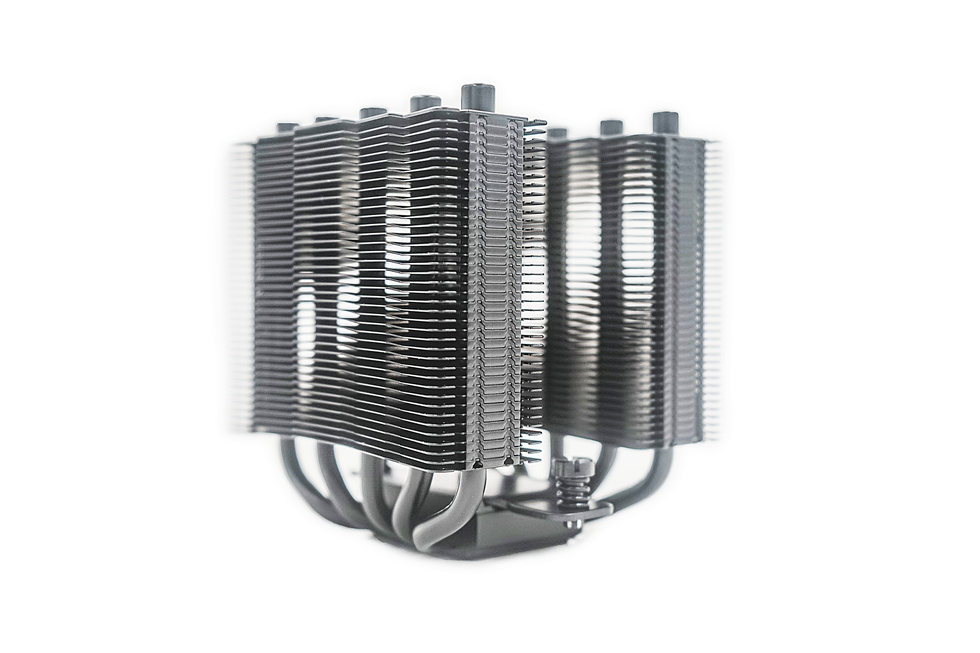

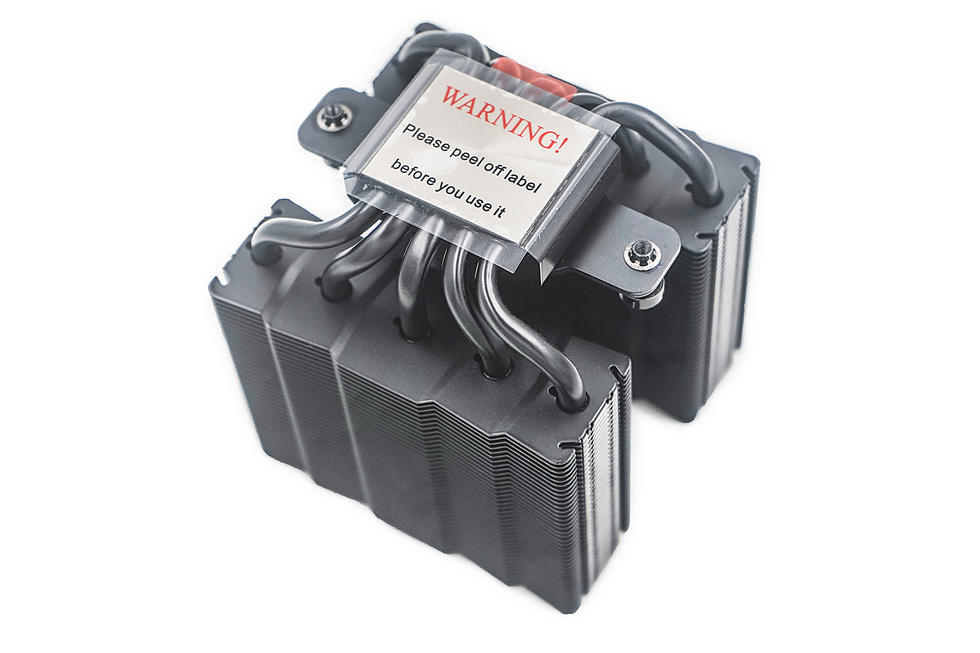

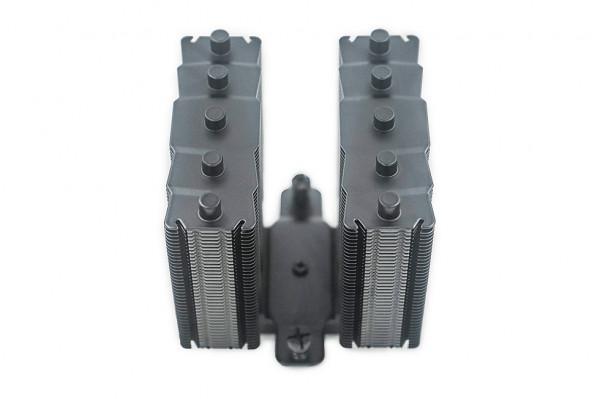

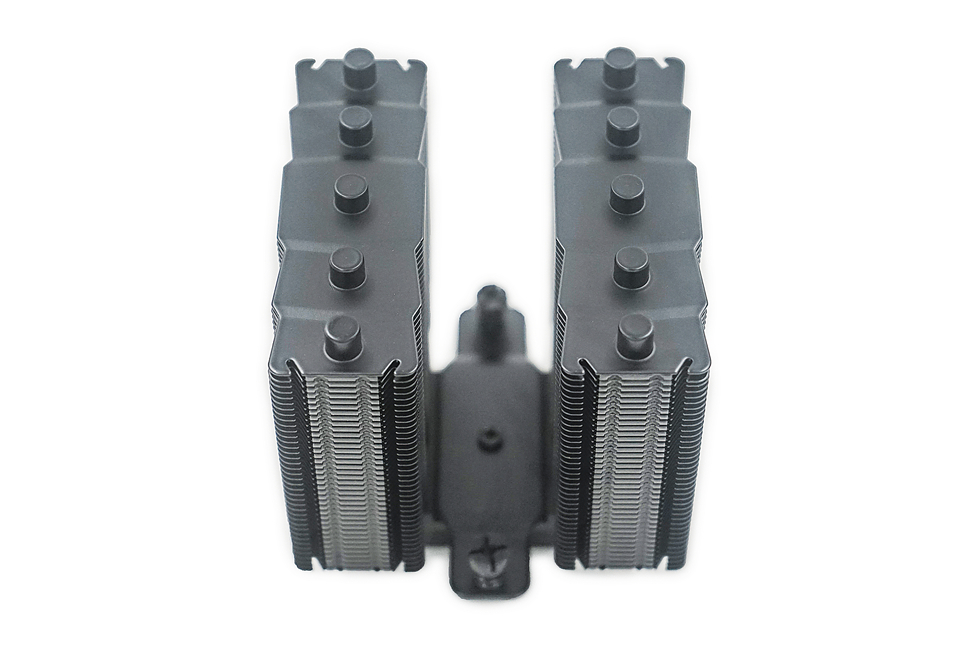

110mm高度雙塔，整體三圍94mm*94mm*110mm，0.4mm的全鋁電鍍迴流焊鰭片整整齊齊。
5*6mm的AGHP III熱管相對SS110 Black的身段來說有點粗壯。
這個角度看起來更帶感，穿FIN工藝規規整整。
CNC精雕銅底底座帶保護貼。

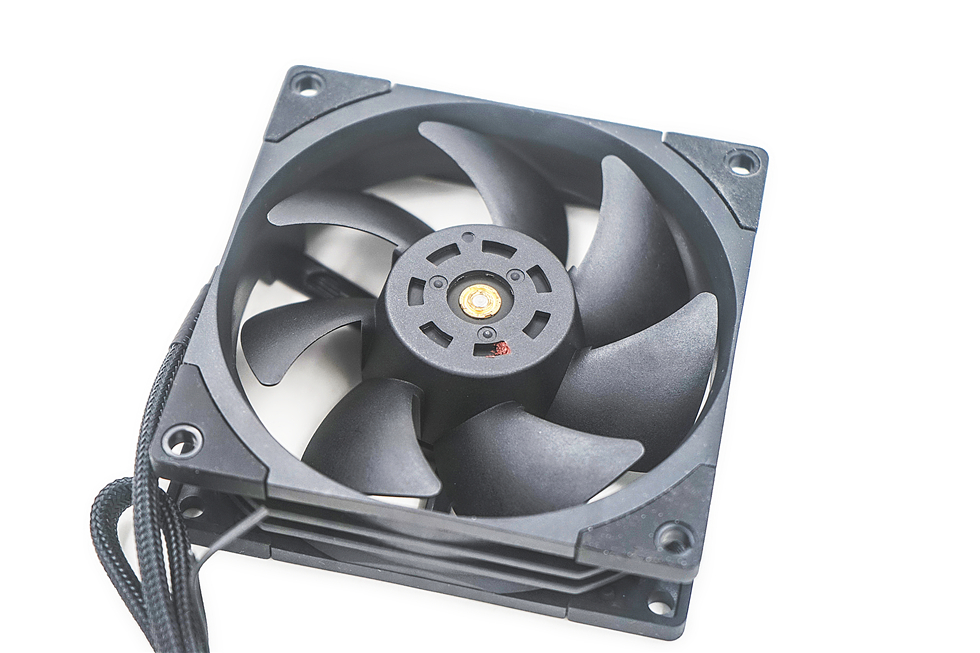

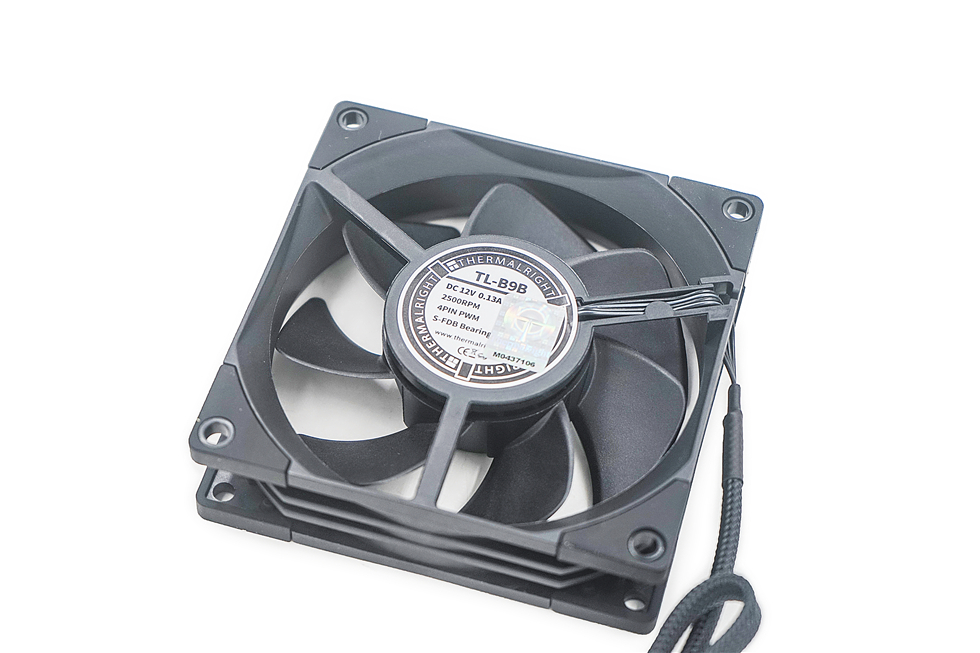

帶一個TL-B8B風扇，9cm身段，2500轉±10%，風量最高54CFM，S-FDB軸承+點膠動平衡使得噪音控制在23dBA以內，四角兩面都有矽膠減震墊。
機箱

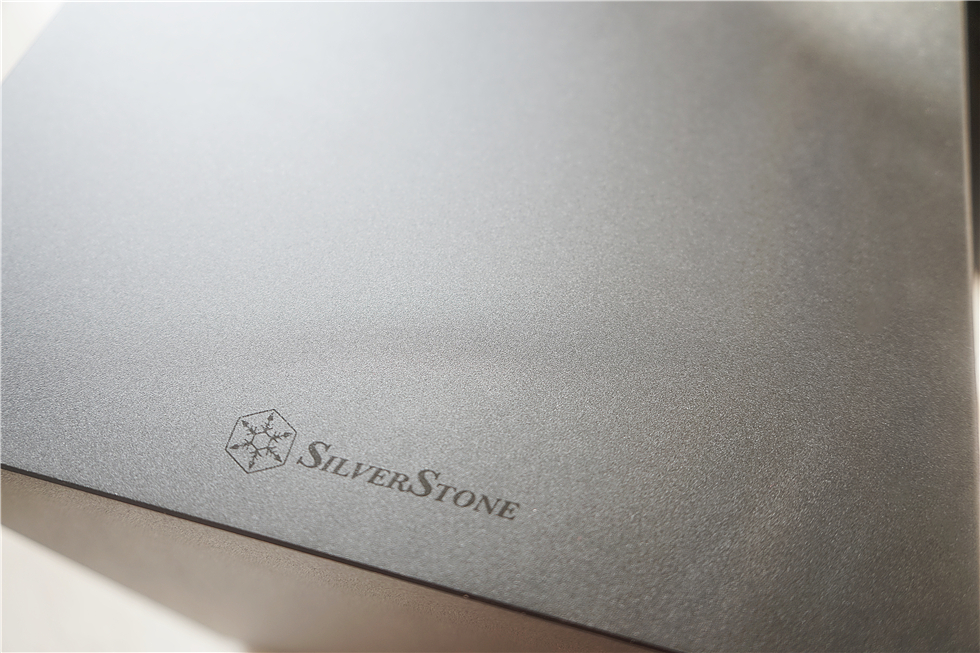

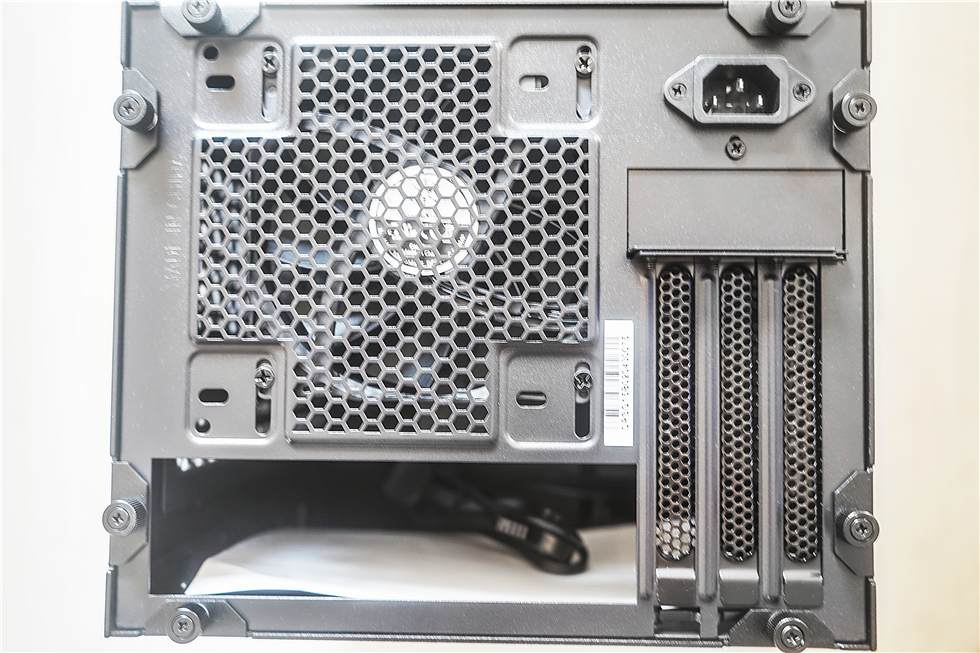

機箱朋友選擇的是銀欣（SilverStone）珍寶 SG15黑 鋁外殼，外形沉穩，19.55升的ITX小機箱。

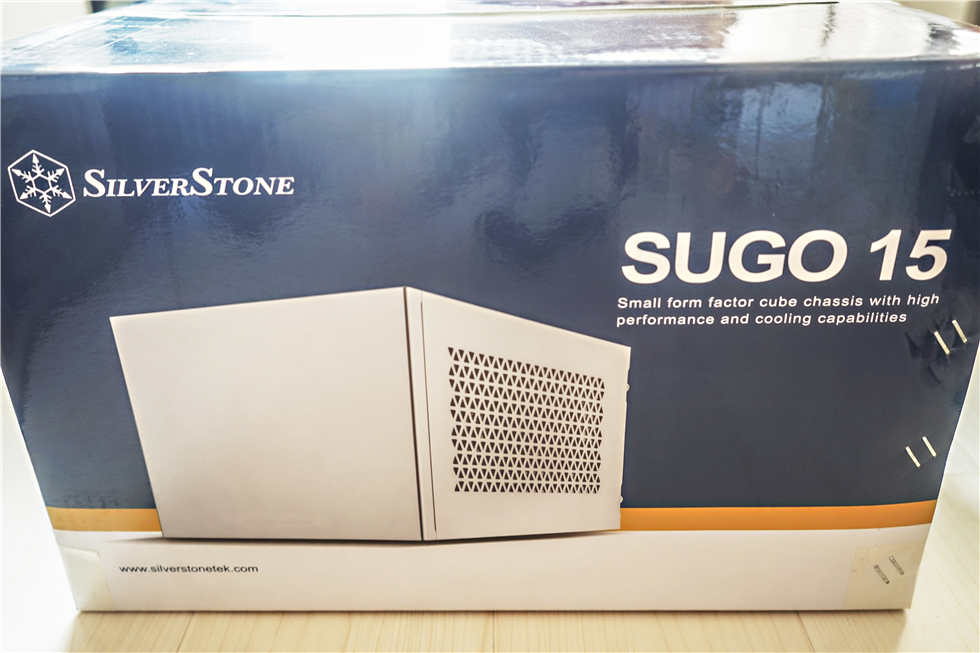

包裝到手還好，沒有破損。

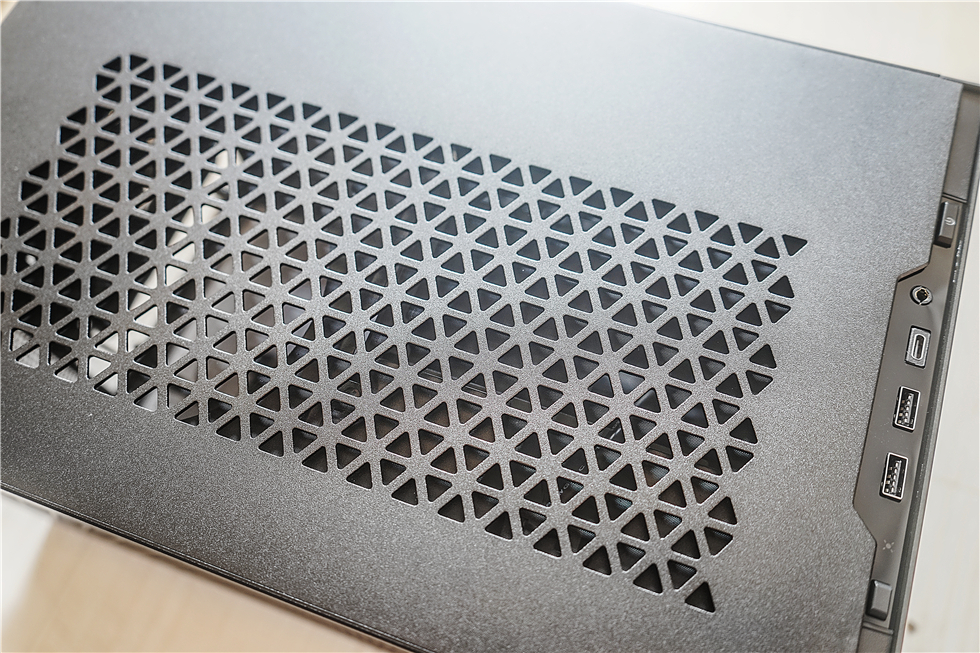

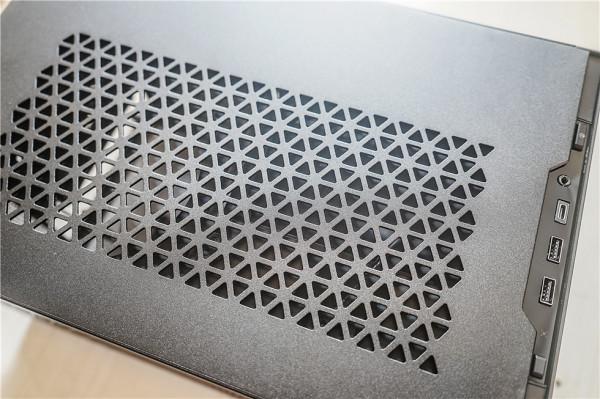

頂部也設計有大面積防塵網。
前置IO介面除了開關之外，還有USB3.0*2和一個USB3.1 Gen2 Type-C介面以及1個耳麥介面。
最高支援330mm的3槽顯示卡。

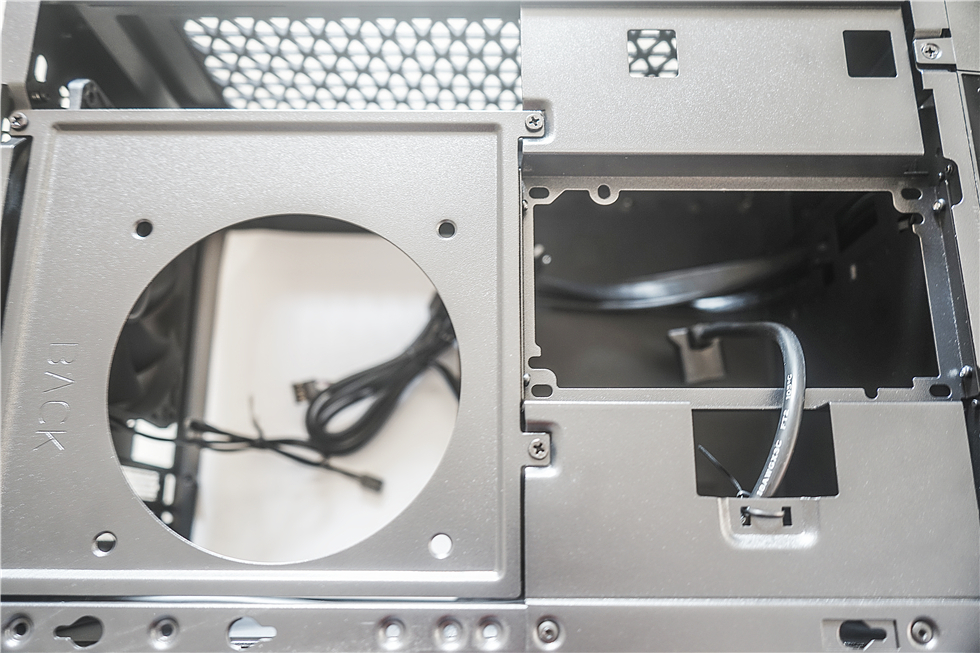

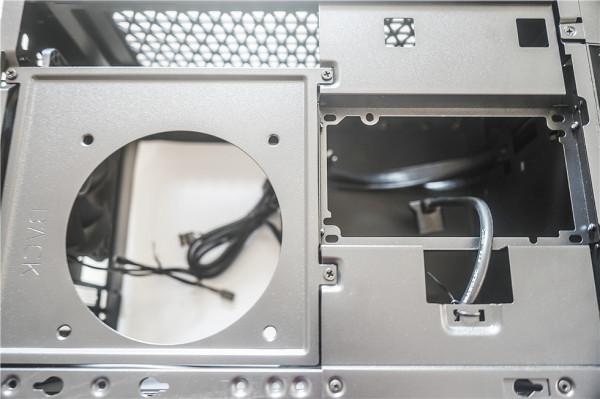

右側的擋板可以安裝240mm冷排，如果用風冷的話，在頂部不安裝風扇的情況下，最高支援182mm的散熱，如果右側的擋板不安裝冷排，其實還可以安裝兩個3.5寸硬碟的。
需要注意的是SG15其實是支援ATX電源的，我朋友當時沒看清楚說明就按照經驗下了手，可惜了SG15的高相容性了。

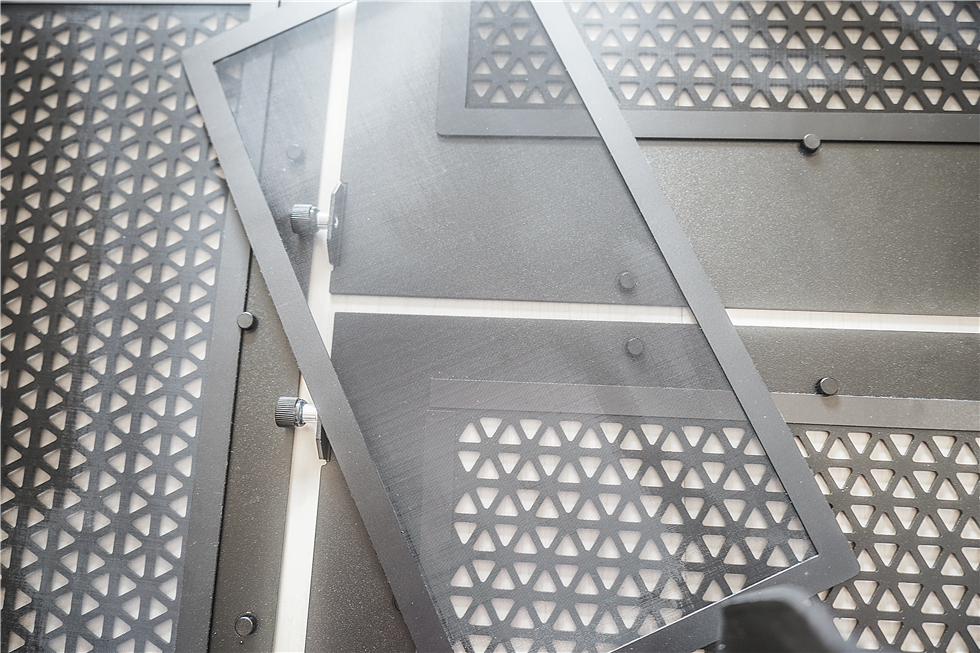

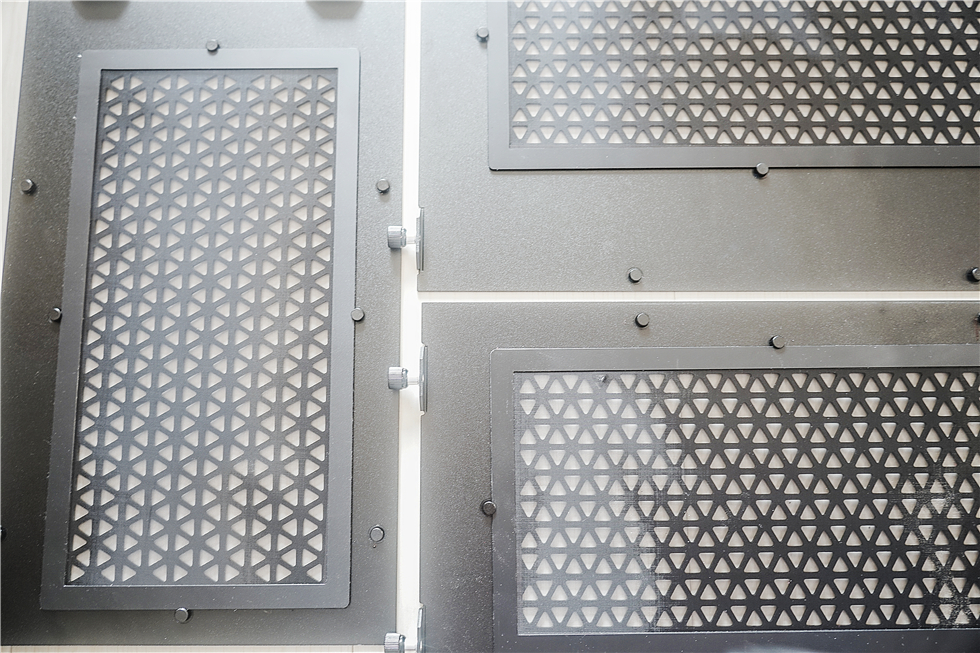

頂部和兩側3面的側板除了設計有通風孔之外都都帶有磁吸式防塵網。
防塵網很緻密。

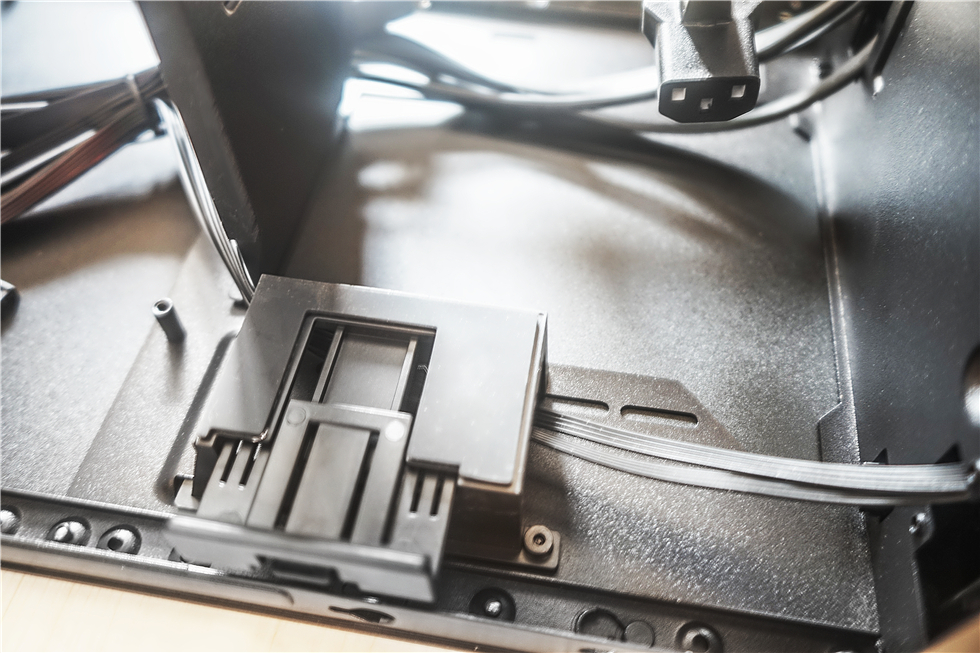

可伸縮的顯示卡支架可以對顯示卡進一步提供支撐，這個設計可以說很貼心了。

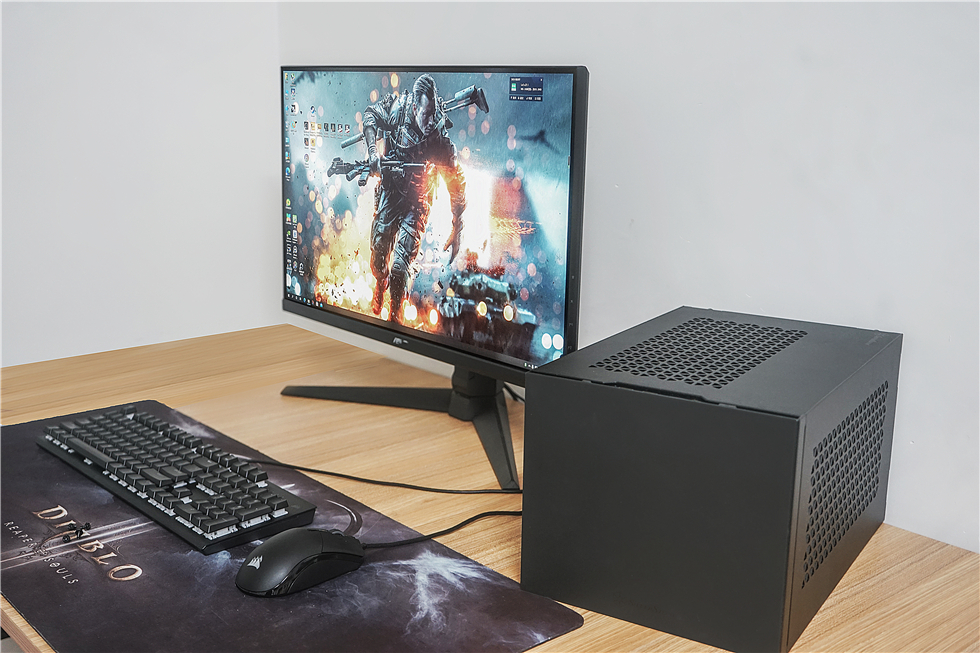

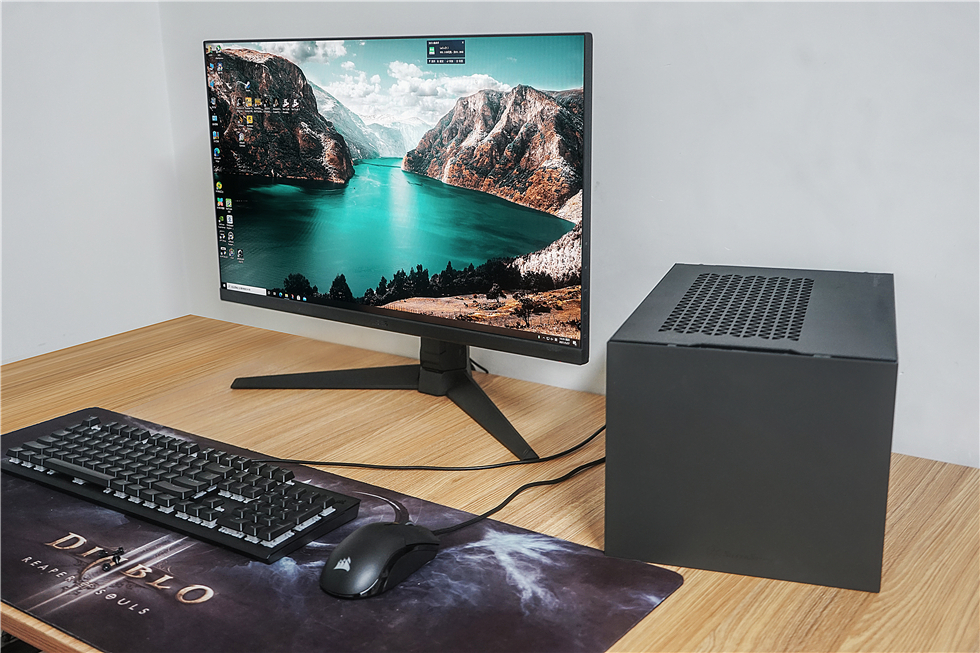

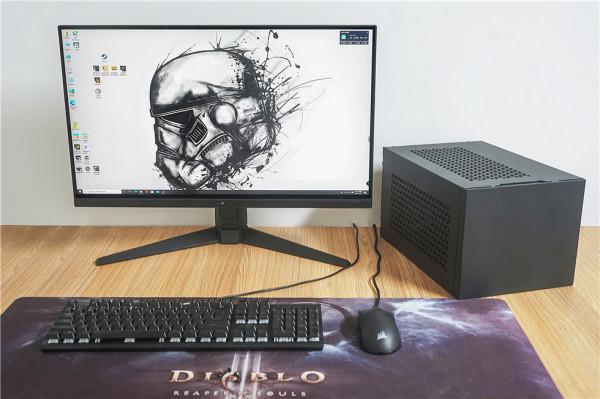

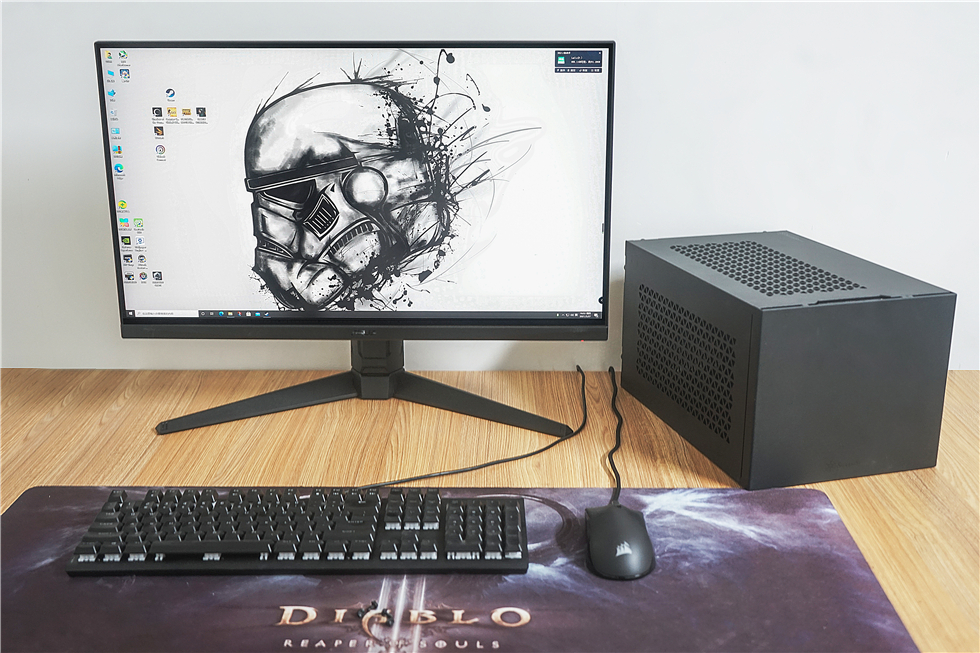

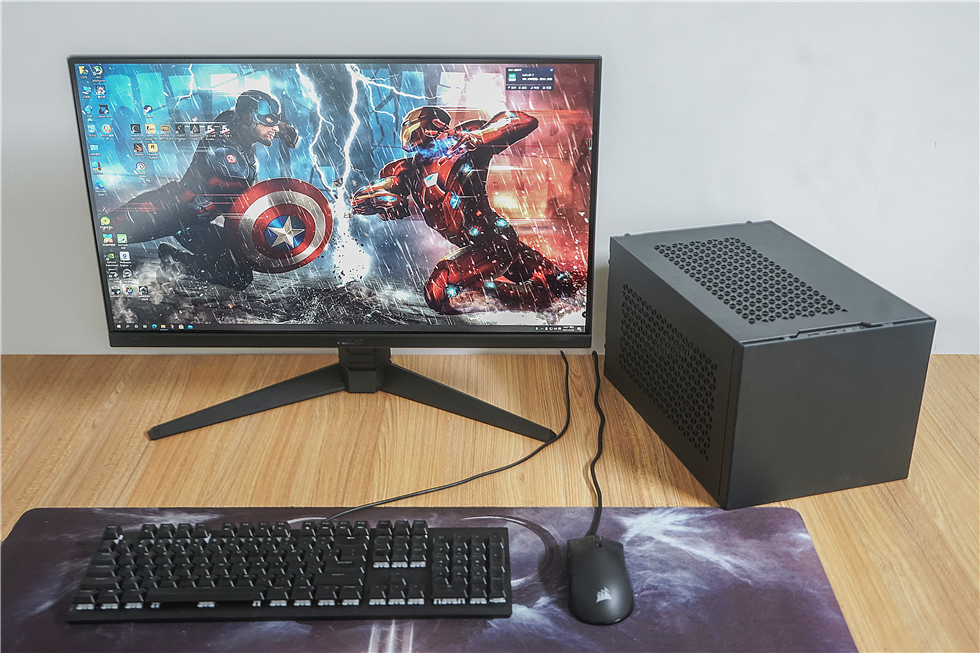

擺放在桌面上顯得很乾淨利落，其實可以換角度擺放，看個人需求啦。
裝機

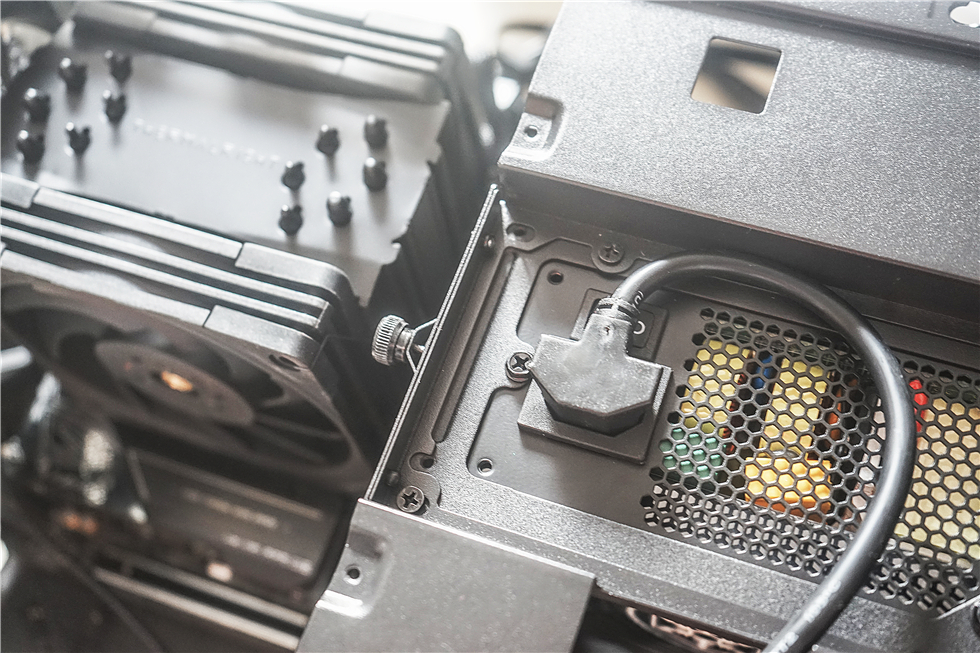

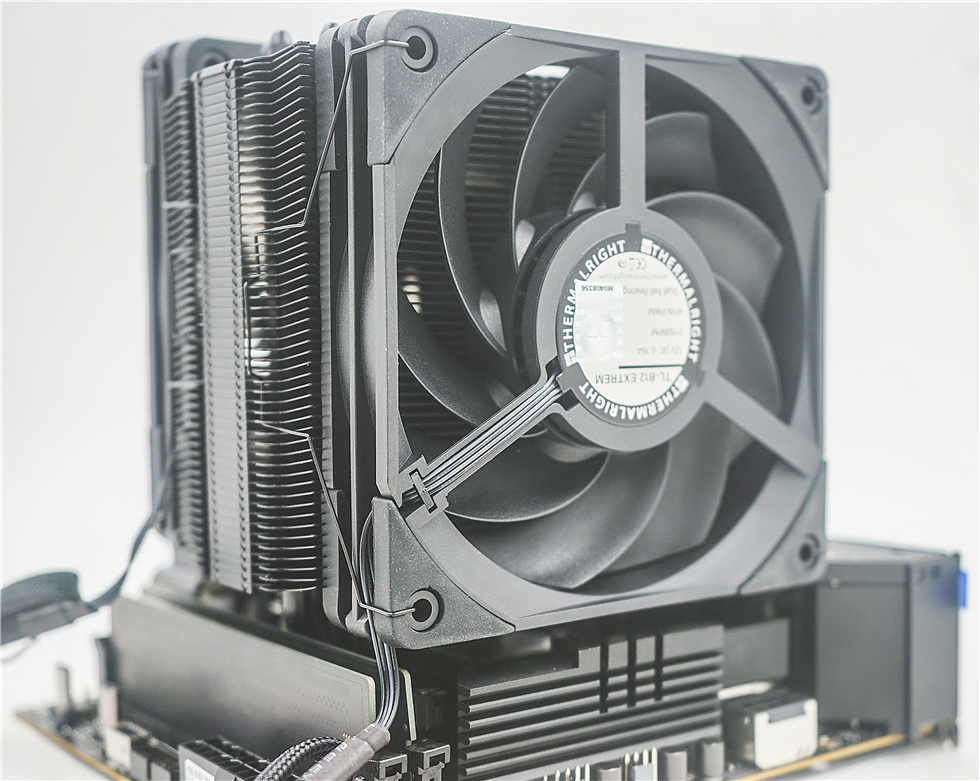

裝機的時候折騰了兩次，第一次其實是打算試試強行安裝，這裡我強調一句，絕對不要在Z690I上強行上U120EX，我是用了點改造手段的，而且記憶體也被擠得有點偏了
而且方向也不太對，這個角度影響風道，但是最開始朋友的想法比較堅決，所以我也想看看U120 EX的力大飛磚會有什麼樣的效果，所以就物理改造之後強行安裝了。
SG15的相容性不錯，安裝還是沒啥問題的，只是這風道很差的，再強調下，不建議這樣安裝，我只是為了讓朋友看看效果強行安裝成這樣的。

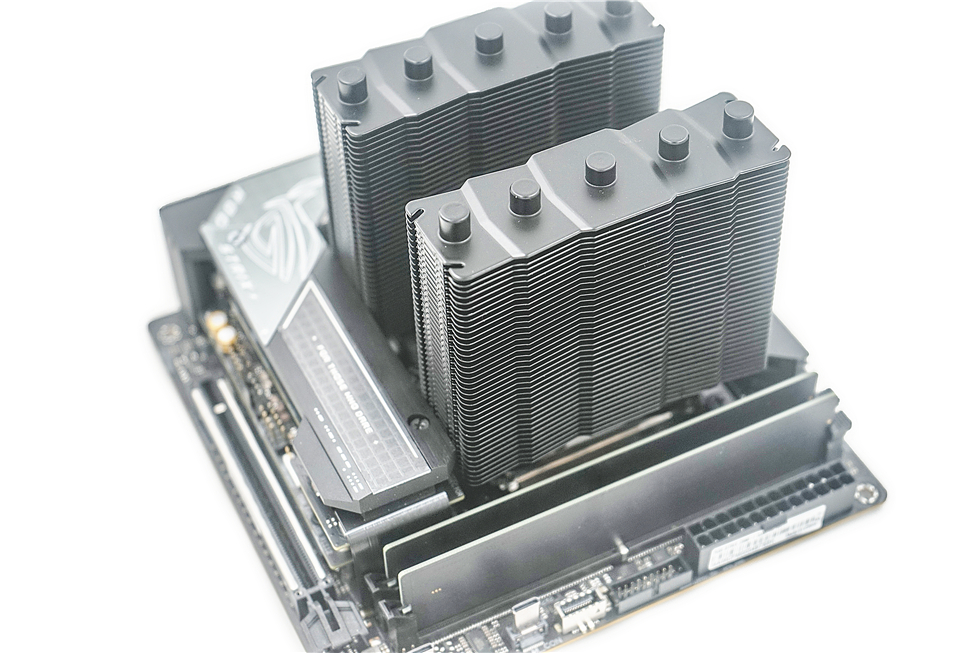

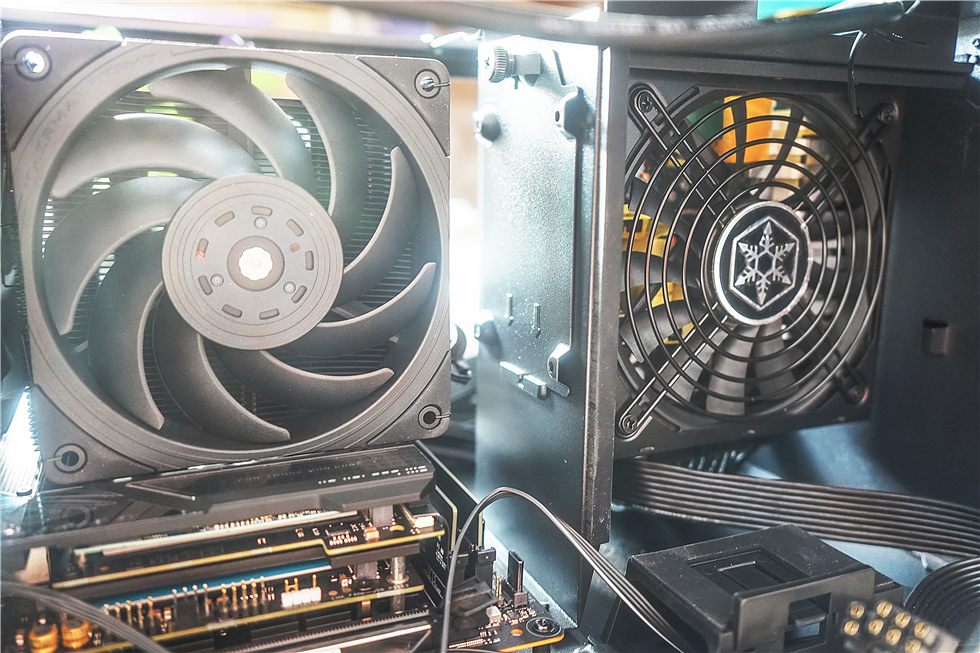

上了SS110 BLACK版本，主要是和Z690i的相容性好，高度和機箱也匹配。

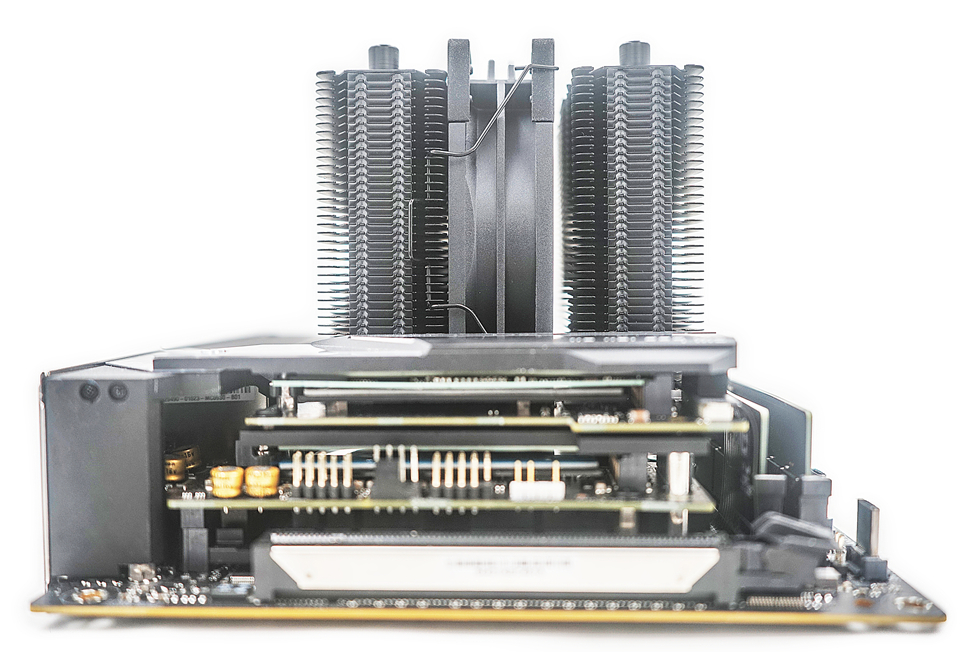

Z690i兩側的散熱片都挺高，所以對風冷散熱器還是有點挑的。
測試

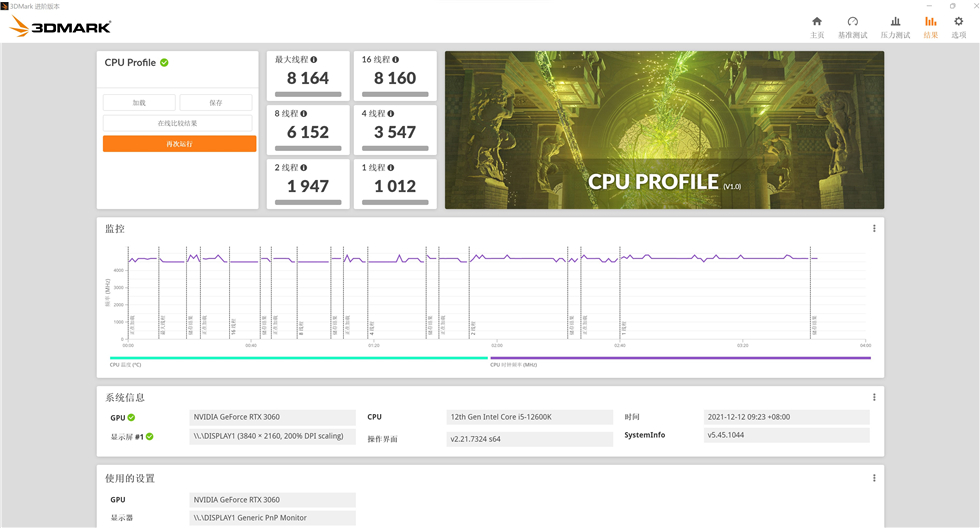

3DMARK CPU PROFILE測試

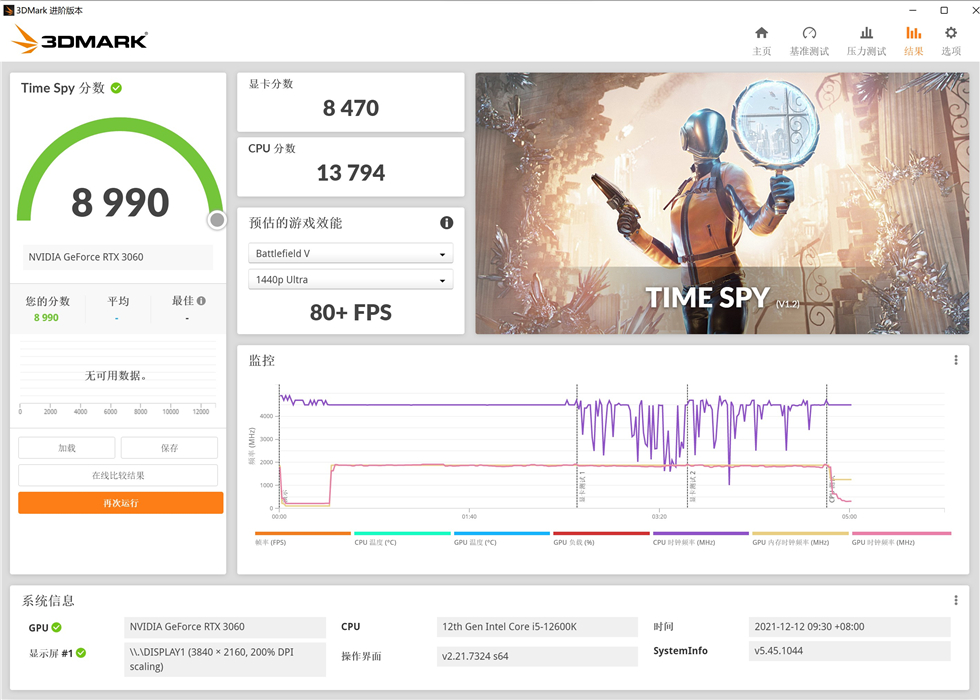

3DMARK Time Spy測試
3DMARK Time Spy Extreme測試
3DMARK Fire Strike測試

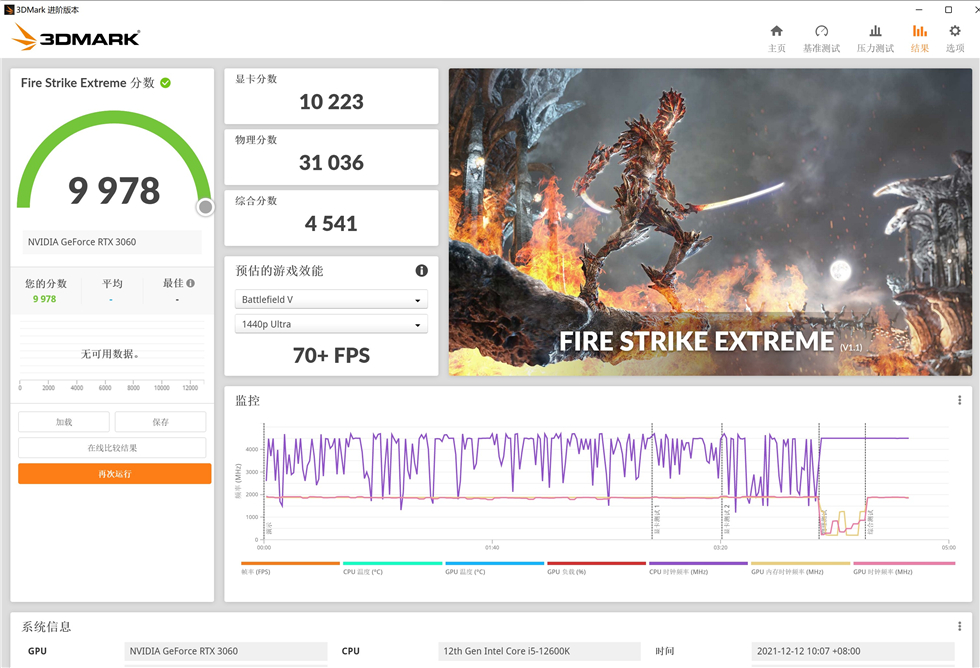

3DMARK Fire Strike Extreme測試
3DMARK Fire Strike Ultra測試

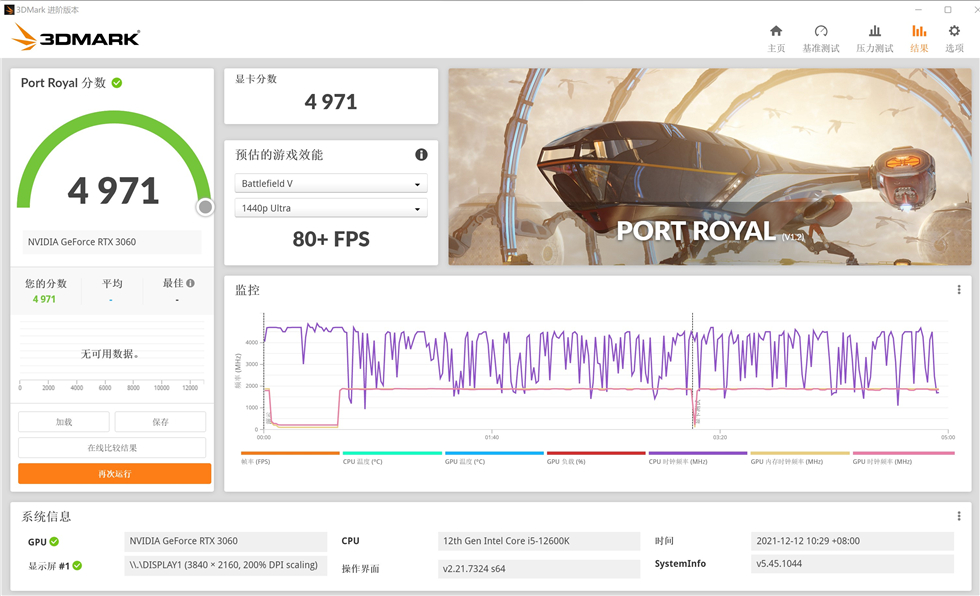

3DMARK PORT ROYAL測試
DLSS測試也跑了一下。

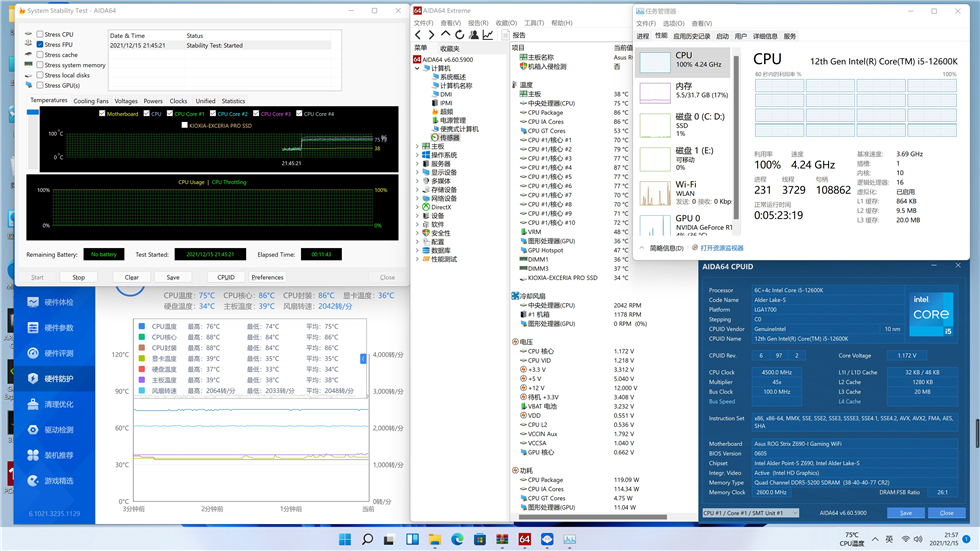

朋友最開始選的U120EX散熱，因為自身優秀的素質，在風道惡劣，安裝勉強的情況下，力大飛磚，12600K全核4.24/4.5Ghz被壓住，室溫23℃——CPU溫度75℃、CPU核心86℃、CPU封裝86℃，溫度曲線平平無奇~

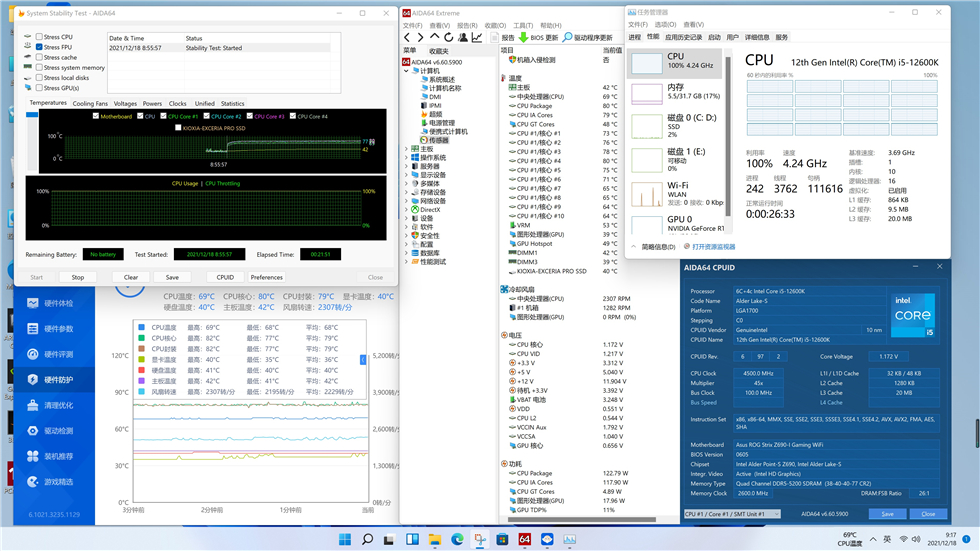

後來我勸朋友從長遠和夏天考慮，替換SS110之後，12600K全核4.24/4.5Ghz依舊輕鬆壓住，室溫23℃——CPU溫度69℃、CPU核心80℃、CPU封裝79℃，都降低了6-7℃，溫度曲線平平無奇~如果還有進一步散熱需要，還可以加裝頂部風扇和側面進風扇，還能夠進一步加強散熱效果。
以上就是12600K+Z690-I+銀欣SG15機箱的折騰散熱裝機記的全部內容啦~收工！
