eWiseTech除了各家智慧手機外,也收錄過多款智慧家居,什麼智慧音箱,智慧路由,智慧藍芽滑鼠也曾拆過。今天也要帶來一款時下比較熱門的智慧家居,就是電視盒子了。這次eWiseTech選擇的是騰訊極光盒子4C。一起來看看,內部是什麼樣的吧。
拆解步驟

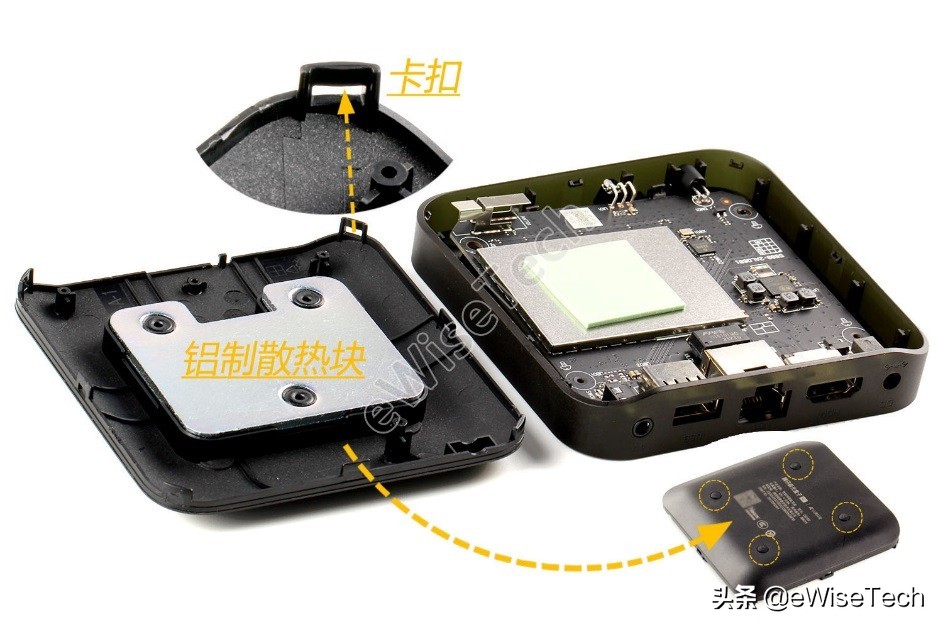

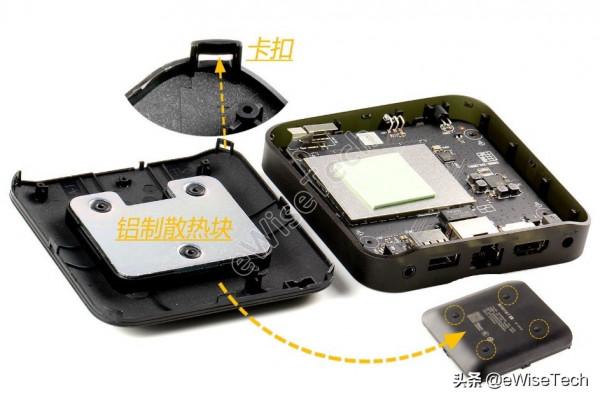

騰訊極光網路盒子4C的拆解相對簡單,底殼和機身外殼採用塑膠材質之間共有6處卡扣,小心撬開即可分離。底殼中央固定有鋁製散熱塊,既能輔助盒子散熱也能增強盒子穩定性。底殼背面貼有四小塊防滑矽膠墊,中央印有產品相關資訊。

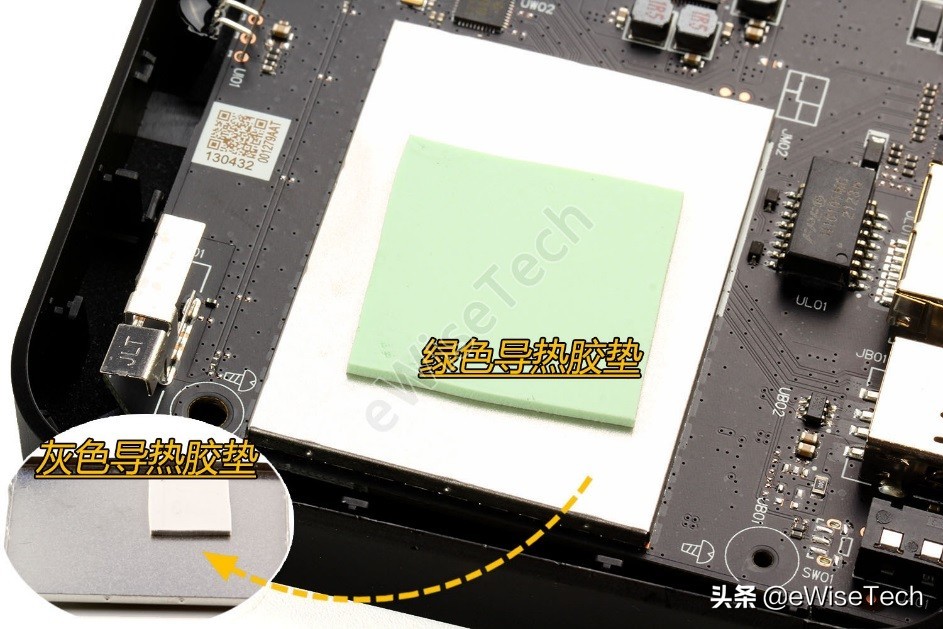

主機板晶片遮蔽罩與底殼散熱片之間貼有一塊綠色導熱膠墊,遮蔽罩內側有一塊灰色導熱膠墊。

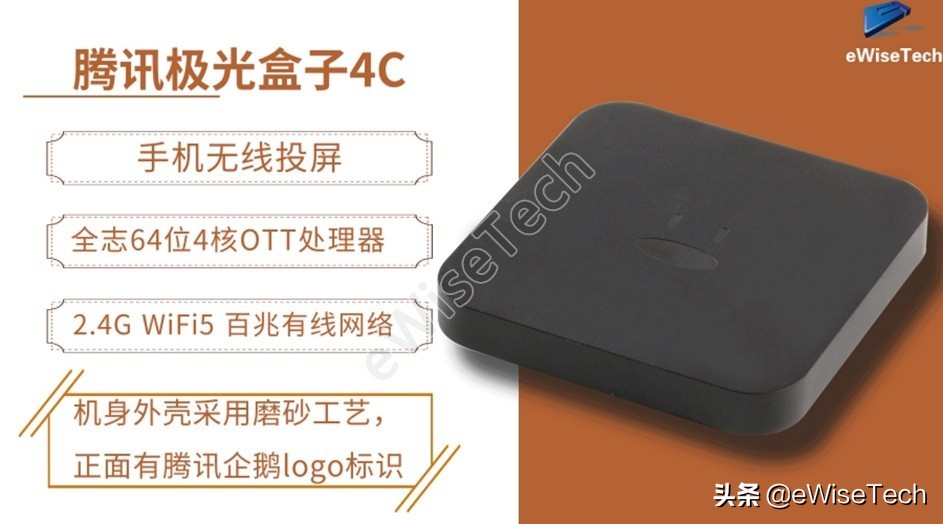

機身外殼採用磨砂工藝,後方是各個連線口孔位。主機板透過卡扣固定在機身外殼中。

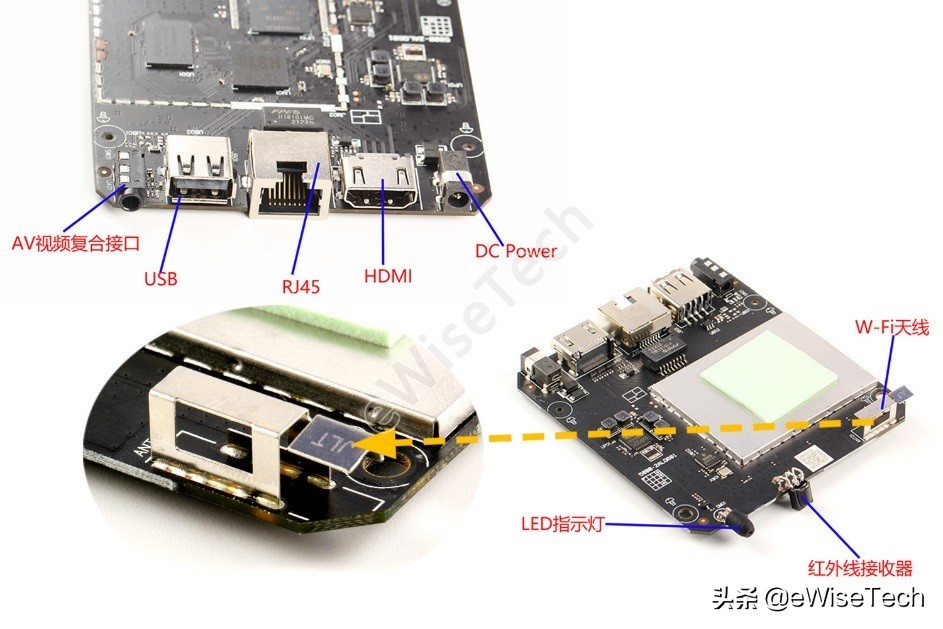

主機板背面沒有整合功能晶片,較為簡潔。主機板面集成了多個器件及介面LED指示燈,指示燈外套有黑色矽膠套,紅外遙控接收感測器,Wi-Fi金屬天線,主機板後方介面群整合3.5毫米AV影片複合介面(用於老電視機)、USB Type A介面(連線隨身碟和行動硬碟)、RJ45百兆有線網口、HDMI2.0介面、電源介面。
IC資訊
由於IC器件等都位於主機板一面。
主機板主要IC(下圖):
- Allwinner-H313-64位4核OTT處理器
- FORESEE-NCLDXC1MG256M32-1GB記憶體
- Samsung-KLMAG1GETD-B041-16GB快閃記憶體
- X-POWERS-AXP305-電源管理
- Xradiotech-XR819-2.4G無線晶片
- FPE MISUN-H16101MC-網路隔離變壓器
處理器選擇了來自珠海全志科技Allwinner H313高性價比 4K@60fps OTT解決方案處理器。該晶片整合四核64位Cortex-A53處理器以及G31 GPU引擎。此外,H313還支援H.265 4K@60fps 10位超高畫質影片解碼,全志自行開發的SmartColor3.3圖片增強引擎。

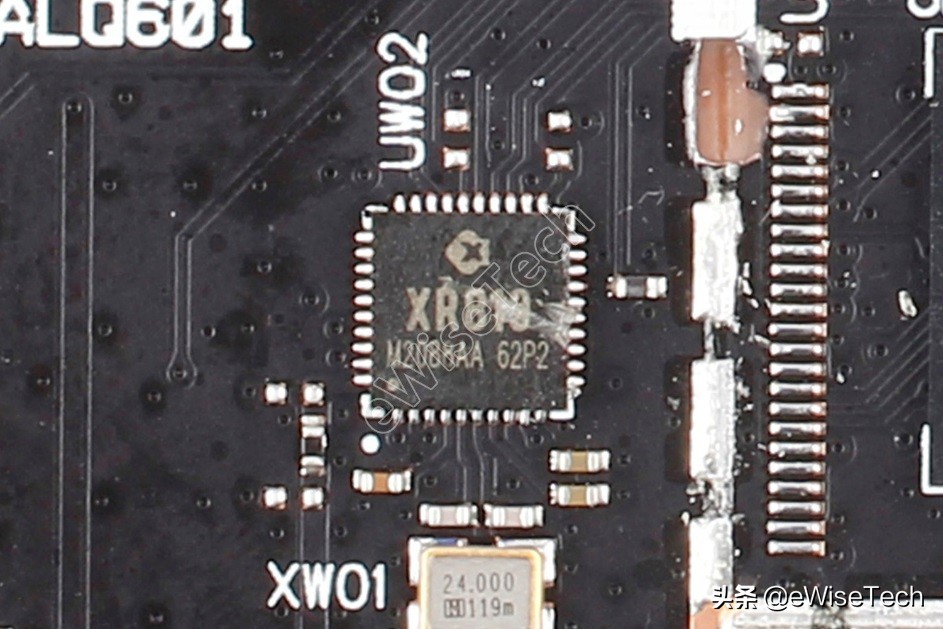

無線連線模組來自同樣是全志科技旗下的芯之聯科技Xradiotech XR819,一款完全整合的2.4GWLANSoC,支援802.11b/g/n。它被最佳化用於諸如PDA和行動式媒體播放器之類的移動應用。
總結資訊
騰訊極光盒子4C內部結構簡單,所以拆解也很容易。共分為外殼、主機板、散熱片加上底殼4個部件組裝,盒子各個部件間透過卡扣固定。
晶片方面大多都為採用國產方案,選用的是全志科技H313整體解決方案。盒子內出現的國產廠商有全志科技Allwinner、芯之聯科技XRadioTech、深圳江波龍旗下FORESEE、深圳芯智匯科技X-Powers、廣東美信科技FPE MISUN,僅有快閃記憶體晶片採用韓國三星。(編:Judy)
對數碼產品感興趣的小夥伴記得多多關注eWisetech,最快了解拆解裝置資訊。最後的最後提醒大家在eWisetech中有各類數碼產品測評與拆解,可以移步查閱哦!
