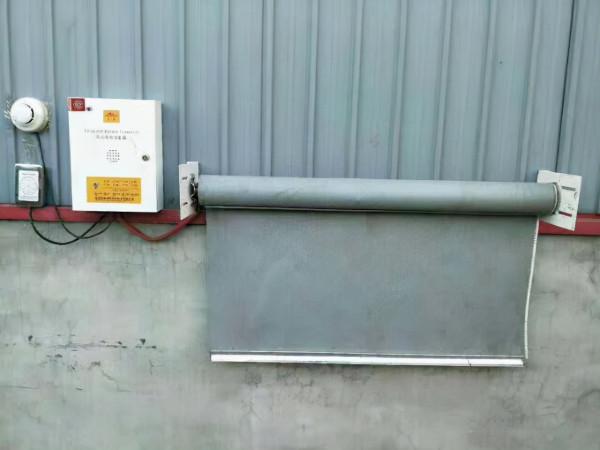

電動擋煙垂壁是一類使用電源控制且可消防聯動的擋煙垂壁，其加工及安裝都以樘為單位進行，在生產之前先要弄清楚擋煙垂壁的尺寸，即常說的長寬。擋煙垂壁屬於消防防排煙系統內產品，我國頒發了擋煙垂壁 GA533-2012標準對市場進行約束和管理。

標準規定電動擋煙垂壁最大長度不可超過4米，寬度（高度）不低於500mm。電動擋煙垂壁只要滿足以上條件，可定製的尺寸是很多的。對比長度比較大的區域，需要對擋煙垂壁進行均分處理，安裝效果也比較美觀。當然，下垂高度也不能過高，通常吊頂下500-800mm比較常用。需要注意的是，如果垂壁需要預埋部分在吊頂內，防火布在吊頂下的高度不可低於500mm。

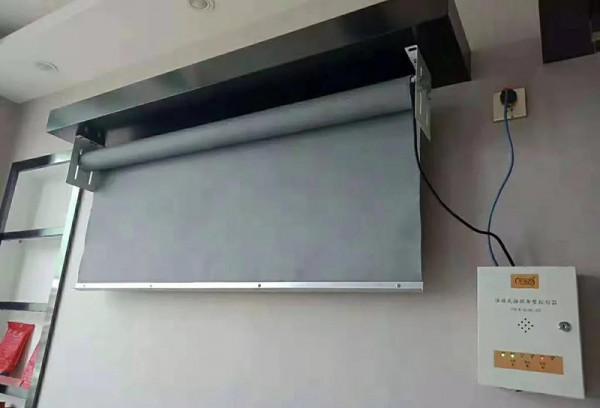

電動擋煙垂壁一個控制器可以控制多少樘？

一般情況下一個控制器就控制一樘垂壁，如果需要控制多樘的話可設計為：

（1）將多樘擋煙垂壁線路串聯起來，共同使用一個控制箱；

（2）採用總控箱帶動分控箱的方式實現多樘聯動。如果一個建築較多樓層都是安裝的電動型垂壁，建議採用此種方法。

電動擋煙垂壁接線方法：

1、煙感探測器接線

煙感控制器的開關訊號應接在“煙感”與“0V”端子上，為常開訊號，不分正負級。

如果煙感需要控制器供電，則先確定煙感供電電壓為12V，然後將煙感的正極接在“12V”端子上，負極接在“0V”上，不可接反。

控制箱接線圖

2、消防聯動接線

（1）控制訊號線：

當聯動中心的控制訊號為無源開關訊號時，訊號線應接在“12V”與“聯控”兩個端子上，為常開訊號，不分正負極。

當聯動中心的控制訊號為有源訊號（DC24V）時，正極應接在“聯控”端子上，負極接在“0V”上，不可接反

（2）反饋訊號線：

每兩個端子一組，從左到右為 “下位”“故障”，該訊號為無源隔離常開開關訊號。
