前言

大家在選購顯示器時, 除了解析度重新整理率外, 有沒有把色域/色深/色準作為參考標準呢? 現在千元以上的顯示器產品介紹頁面都會提示色域/色深/色準等引數資訊. 如下圖

低色域的顯示器的呈現效果可以簡單的理解為紅不夠紅, 綠不夠綠, 藍也不夠藍.

呈現照片效果時, 高色域顯示可得到更豐富的色彩, 也更接近真實效果. 遊戲體驗中高色域螢幕也能讓玩家獲得更絢麗的視覺感觀.

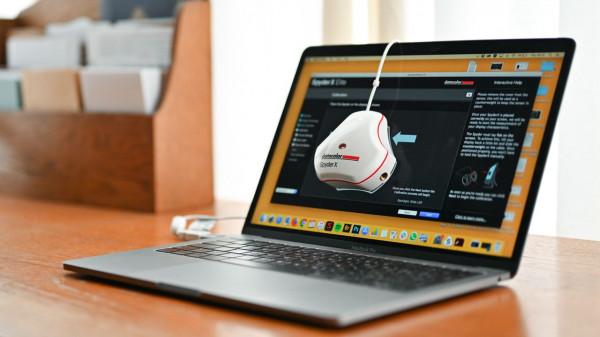

我們可以用一些專業工具檢驗和分析顯示器的螢幕素質, 如這款深受平面專業人員和數碼博主好評的 Datacolor SpyderX Elite (紅蜘蛛) 校色儀. 不過因為 iOS/Android 系統不支援或者難以支援第三方色彩方案, 紅蜘蛛不支援在手機和平板裝置上使用.

Datacolor SpyderX 紅蜘蛛校色儀 膝上型電腦液晶屏顯示器電競曲面IPS屏SRGB色彩校準硬體校色偏色校正色準儀

￥1599

購買

檢測方案

由於缺乏檢測手段, 在各種手機平板的評測文章中的各種詳細引數跑分和資料裡總是看不到對螢幕素質的可參考素材. 於是那些手機平板螢幕的比較越來越像音響類對比, 純靠主觀感受, 而 iPhone/iPad 就預設成了天花板了. 愛折騰的排骨這回給大家分享一個用紅蜘蛛檢測手機平板螢幕的小竅門~

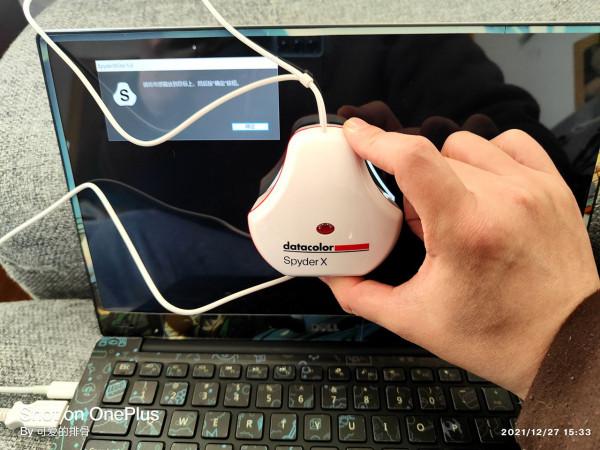

排骨 "掐指一算", 紅蜘蛛的工作流程大致如下圖. 紅蜘蛛軟體控制螢幕顯示, 讓紅蜘蛛硬體對螢幕取色，獲得的色彩資料資訊, 透過 USB 回傳給紅蜘蛛軟體. 紅蜘蛛軟體將螢幕的實際數字顏色資訊與標準資料對比並給出修正的比色表.

如果能讓紅蜘蛛軟體控制手機平板的顯示輸出, 再用紅蜘蛛硬體拍攝手機平板的螢幕, 不就可以檢測出手機平板的螢幕顯示素質了嗎? 改變一下紅蜘蛛的工作流程, 把顯示器替換成電腦向手機手板投屏 (如下圖), 剩下的工作就是選擇一個電腦手機平板的投屏方案了.

排骨隨手下載了幾個遠端控制工具試了下, 最後選擇了 AnyDesk 這個支援平臺多, 效能好, 免費還易用的方案. 投屏到手機平板的方案比較少見, 可略過.

需要注意的是這個遠端檢測方案對網路效能要求非常高, 紅蜘蛛軟體的檢測頻率較高, 如果畫面沒有即時的輸出到手機平板上, 採集到的色彩資料就會出現較大念頭, 延遲稍大一點點就會對檢測結果產生較大的影響. 建議電腦端選擇最低的解析度, 以最大限度的減少投屏所需的資料量.

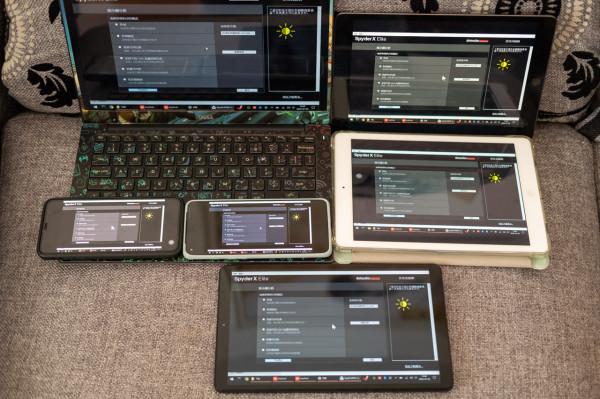

排骨準備的測試環境為:

• 膝上型電腦一臺: XPS 9360 崑山機.
• 手機兩臺: iPhone XS Max, 一加 9RT 5G.
• 平板三臺: iPad Air 1代, iPad 9, 酷比魔方 iPlay20.

所有裝置都裝上 AnyDesk, 使用直連模式 (IP + 埠), 電腦端最好使用網線聯網來保證最大化網路效能, 檢測時除了被檢裝置以外其它都斷開連線.

電腦端開啟紅蜘蛛 (SpyderX Elite) 軟體, 從左下角下拉框選擇 "顯示器分析". 也可以直接啟動C:\Program Files (x86)\Datacolor\SpyderXElite\MQA\SpyderXEliteMQA.exe . 紅蜘蛛提供了下圖這 6 種顯示器分析功能.

測試過先確保紅蜘蛛介面能在手機平板上完整的顯示, 有充分的顯示空間, 以免屏攝時提示框擋到紅蜘蛛校色儀的鏡頭. 9 寸以下的螢幕可能無法正確的進行螢幕均勻性測試.

紅蜘蛛校色儀的資料線有點硬, 如果你無法讓它很老實貼合在螢幕上, 不如就直接用手全程摁住它.

檢測 iPhone/iPad 時, 除了要關閉原彩顯示, 關閉省電模式, 增加鎖屏時間外, 還需要關閉輔助功能顯示與文字大小中的大多數選項, 特別是自動亮度調節.

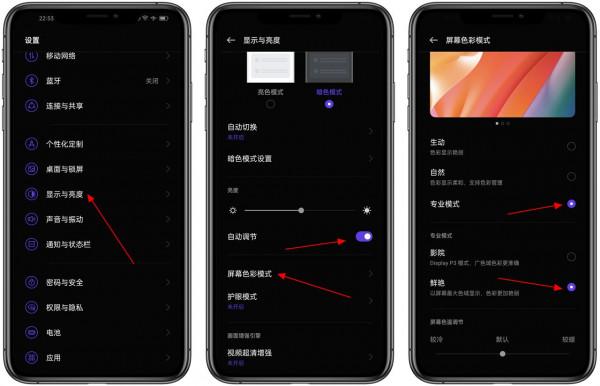

檢測安卓手機 (如本文用到的一加 9RT 5G) 時, 同樣需要關閉亮度自動調節. 另外一加 9RT 5G 擁有專業色彩模式, 開啟後才能展現最大的色域.

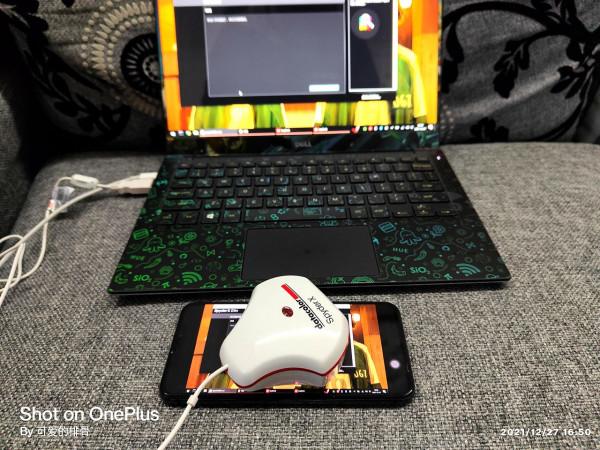

檢測手機時, 直接讓它躺平就行了. 在電腦端跟隨紅蜘蛛的提示一步步走到底.

檢測平板的螢幕均勻性 (九宮格) 時需要比較準確的移動校色儀. 手機嘛...直接放棄這個檢測專案好了.

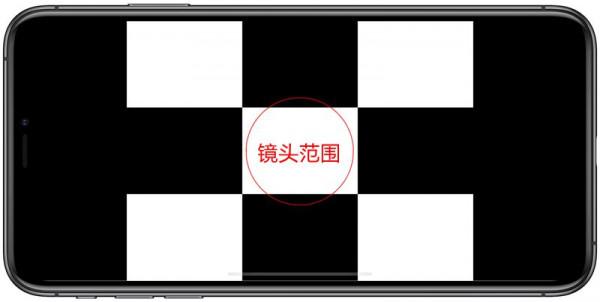

亮度與對比度檢測按理說手機應該完全可以支援的, 只是透過手機觸控式螢幕拖動亮度強度不是很準確. 不知道 Datacolor 在這個專案上為什麼要搞個九宮格, 導致校色儀鏡頭超出中心測試區域, 得不到正確穩定的測試資料. 所以這個專案手機也可以放棄掉了~

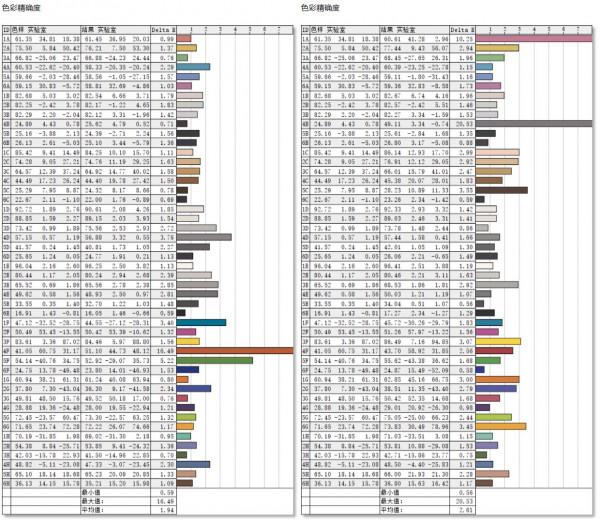

色準測試中紅蜘蛛差不多每一秒變換並採集一次, 可能由於投屏的網路延遲造成部分大色差資料. 下圖為一加 9RT 5G 兩次測試的色準報告, 1A/4B/4F 三個色差區別過大, 應算作無效資料, 在求平均值時去除.

檢測結果

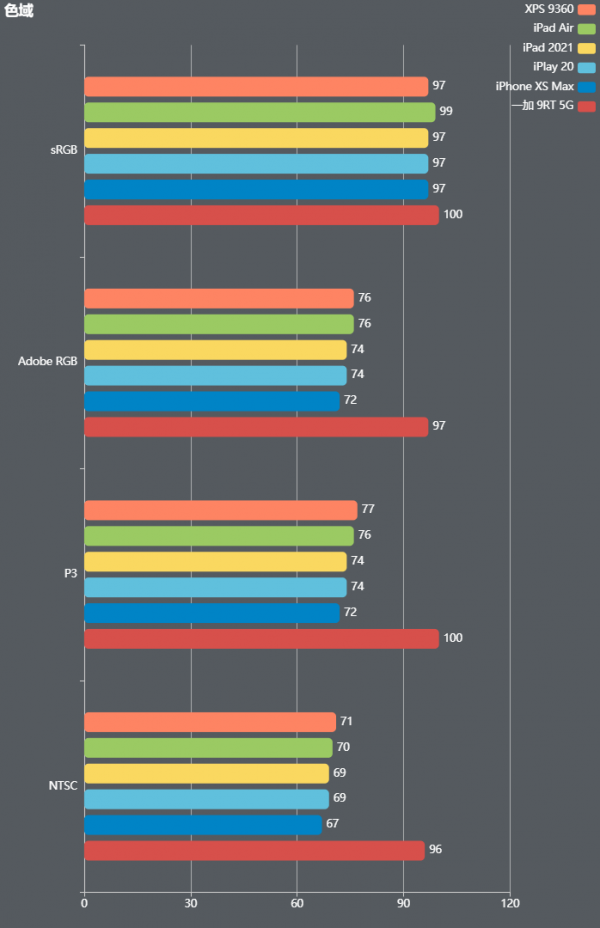

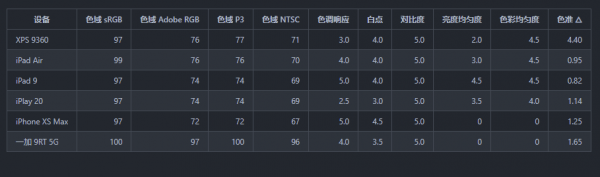

排骨將 6 臺裝置的檢測結果彙總了成如下表格, 除膝上型電腦外, 手機和平板裝置都經過了多次檢測來剔除大誤差資料.

從色域檢測結果來看, 9RT 秒全毫無懸念! sRGB 和 P3 兩項都拉滿 (應該超出 100% 了), Adobe RGB 和 NTSC 也接近 100% 了. 相比其它 5 個裝置都只處在高色域的入門級別, XS Max 的 OLED 屏竟然還墊底了.

一加 9RT 採用的這塊三星 AMOLED 真是太牛批了~ 簡直是手機色域的天花板般的存在, 不論是看照片, 看電視劇, 看電影還是出版稿預覽都非常之棒. 絕對旗艦手機堆料證明.

一加 9RT 5G 120Hz 高刷好屏12GB+256GB 暗物質 高通驍龍888 65T快充 原神專業超廣角拍照手機

￥3799

購買

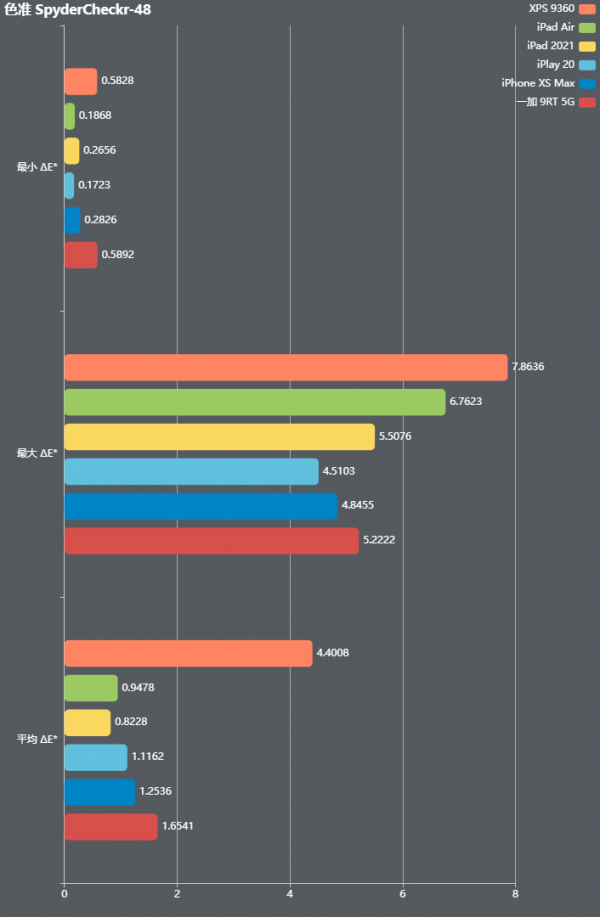

色準方面兩款 iPad 表現極佳, 色差 (Delta E) 都小於 1. iPad Air 已經用了 9 年了, 竟然還能硬頂剛出爐的 iPad 9, 換個角度說是蘋果太壞了, 同一款屏用了 10 年不升級~

iPlay 20 這款 699 元級別的平板看起來根本不輸 iPad, 色域色準方面都在同一級別, 這個結果排骨並不覺得意外, 一年半前就寫過【這個價效比的平板一出, 蘋果的 iPad 華為的 MatePad 都要慌了!】. 不過客服和售後...唉~

XS Max 與 9RT 色差也小於 2, 都符合準專業級顯示屏的標準 (吧?).

排骨的這臺崑山機不說了, 都已經崑山機了還噴它就沒意思了 , 本來也只是用作參照的.

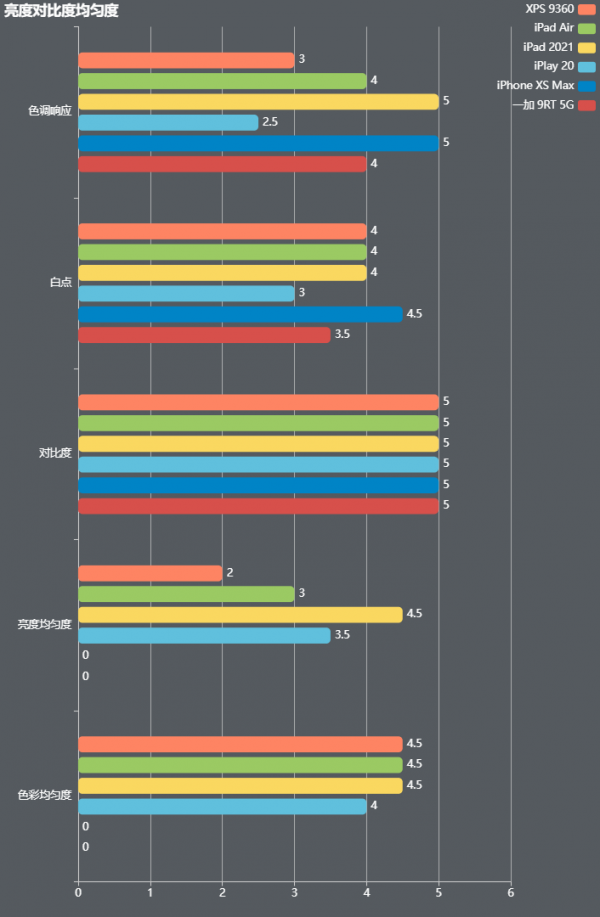

螢幕的亮度/對比度/均勻度主要看背光源的品質, 背光源是個消耗品, 越用越差.

• 崑山機得分低是正常的.
• iPlay20 的背光源明顯最爛, 699 的平板也不用去噴它什麼.
• iPad Air 用了 9 年還能有這成績已經很好了, 只比 iPad 9 稍弱一點點.
• XS Max 這次表現最好, 9RT 表現欠佳. 不過前面排骨已經解釋過了, 由於紅蜘蛛九宮格問題使得手機很難獲得正確的得到亮度/對比度/均勻度資料.

總結

所以...用 SpyderX Elite 紅蜘蛛校色儀檢測手機平板你學廢了嗎? 換屏手機什麼的知道怎麼自己檢驗了嗎? 以後的手機平板評測文章是不是都會多出一個紅蜘蛛跑分環節呢?

沒想到一加 9RT 5G 手機螢幕素質會如此之驚豔, 遠超了 iPhone/iPad, 推薦平面和出版專業人士配備, 也會是攝影和影片創作者的預覽神器吧~

(彩蛋) 另外準備排骨手工製作了一張色準檢測中使用過的 48 色蜘蛛色卡表格, 包含色號/名稱/Lab 值/sRGB 值/Adobe RGB 值和參考底色.
