這臺手機客戶要求更換螢幕總成，原來的螢幕，不小心重摔導致內外層螢幕全部碎裂，當時給客戶進行啦報價。然後我買了新的螢幕，安裝上之後沒有任何顯示。
mix3開機測試照片
這臺手機故障問題，手機在開機的時候，隱隱約約能看到手機的背光，螢幕的顏色是灰黑色的。開始我以為是新的螢幕本身的問題，於是我再次購買一個新的螢幕，同時我選擇另外一家賣配件的商家，第二塊螢幕到的時候，問題依舊。這時候我就隱隱約約感覺不是螢幕的問題。問題來自主機板。
mix3螢幕座子
於是我拿出萬用表，進行測量，手機螢幕不管是，lcd螢幕還是oled螢幕，他們之間有一個特性存在，在供電方面他有，-5.5v，+5.5v，1.8v，等這幾路供電存在，初期使用萬用表檢測上圖，螢幕排線座子，能夠檢測到-5.5v，+5.5v缺少1.8v供電。
mix3座子阻值圖
拿出萬用表進行，撥到二極體檔，對每一個針腳對著圖紙進行測量。

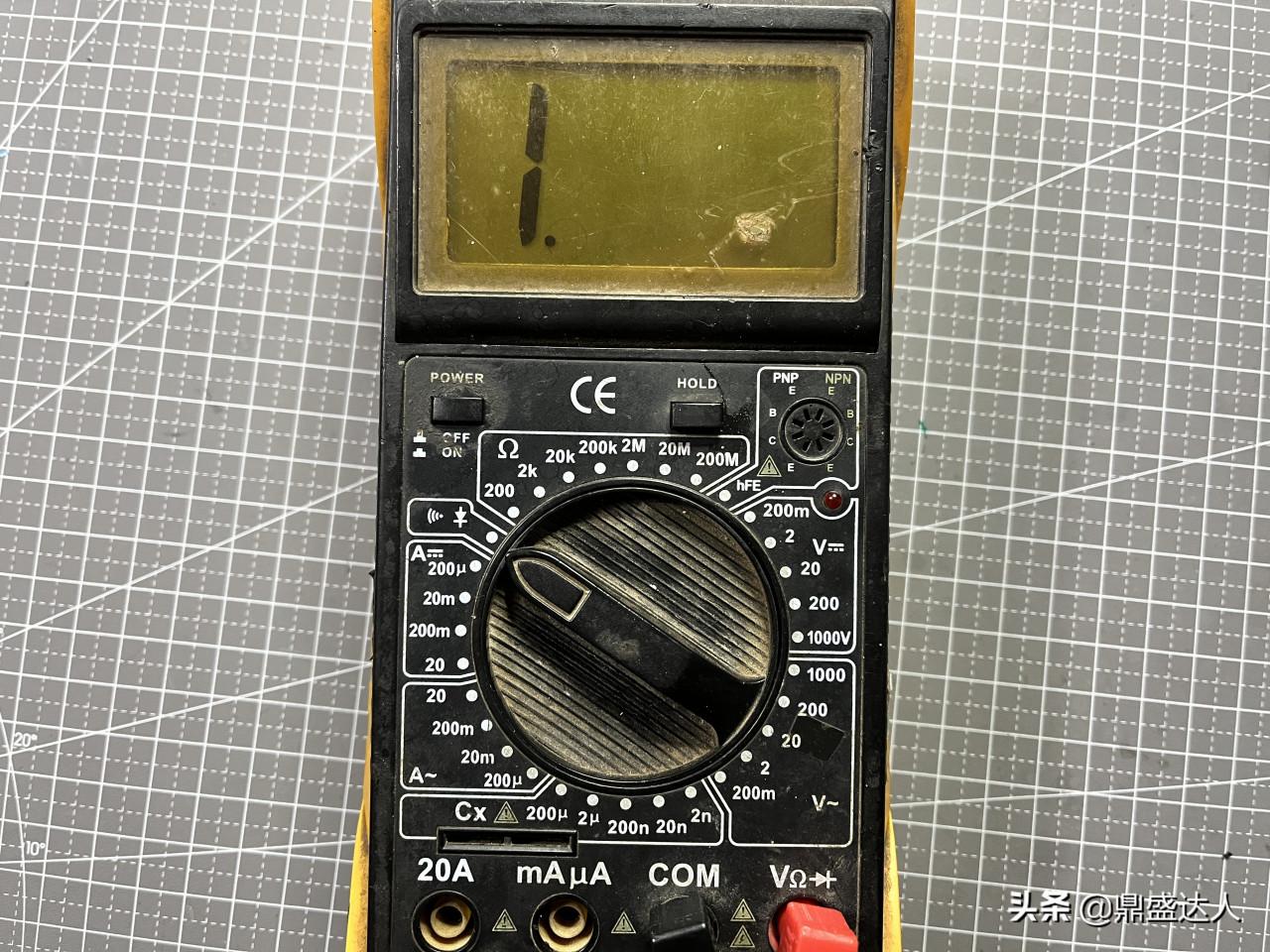

二極體檔位置
裝置好壞不重要，主要是您會不會你使用工具。裝置的好與壞，它的出入是裝置測量的精度問題。這臺破萬用表修理這個問題足夠用。

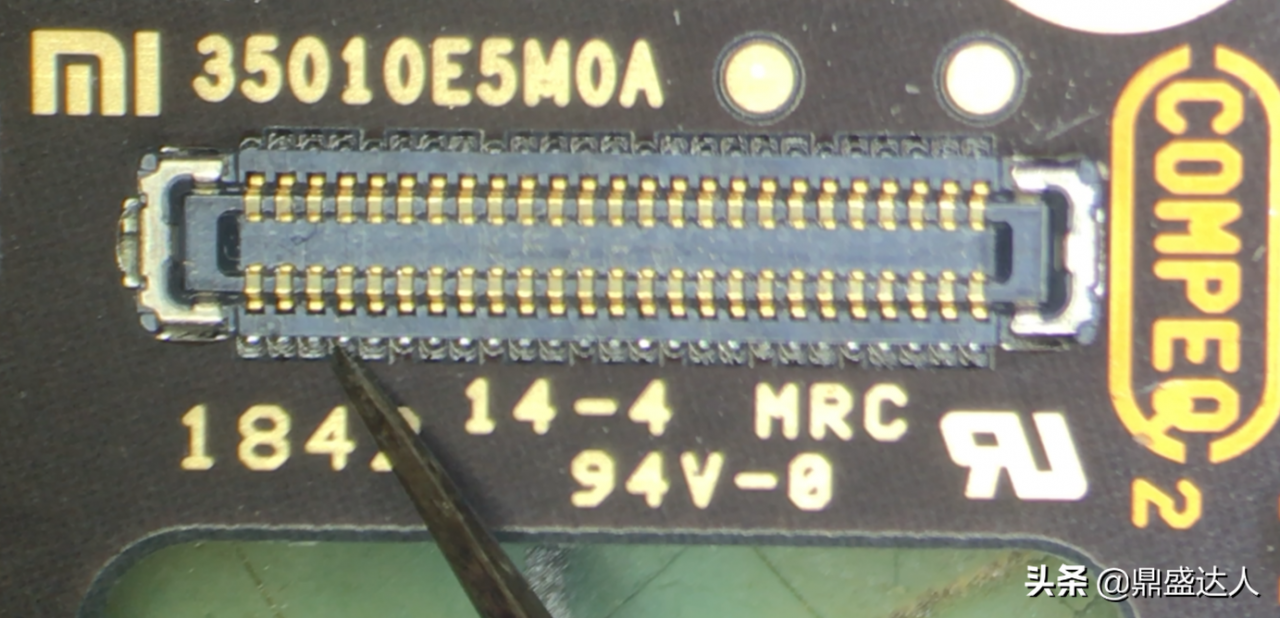

鑷子的位置
看上圖鑷子指的位置，使用萬用表測量，顯示為ol，就是這一路不通，按照圖紙顯示，這一路是有0.477的數值的。

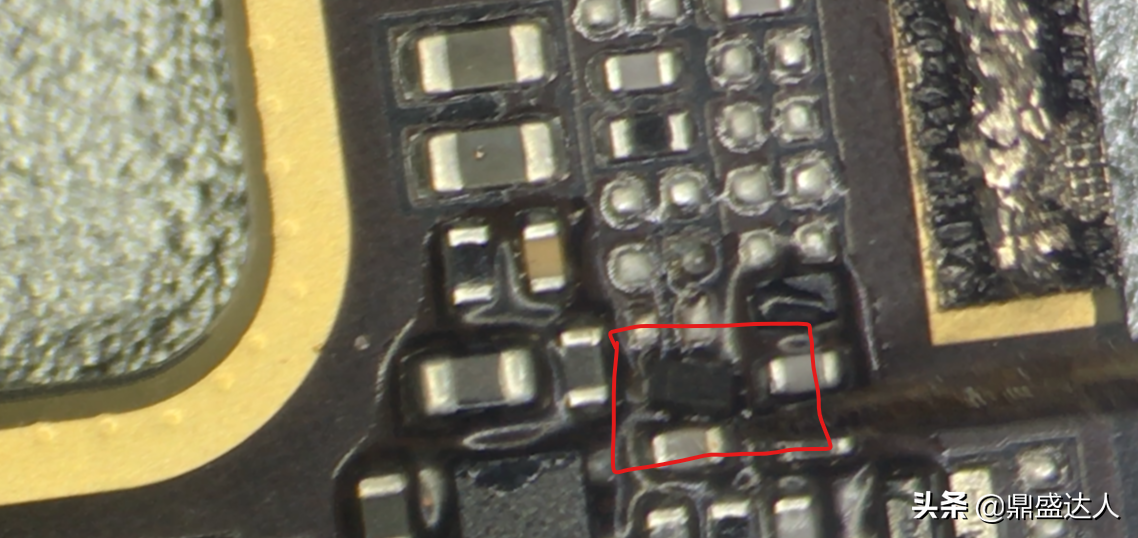

紅色方框標註的位置
拿下主機板看到，背面這個位置，掉了一個電阻。於是使用點點陣圖進行查詢這個位置是一個什麼零部件。

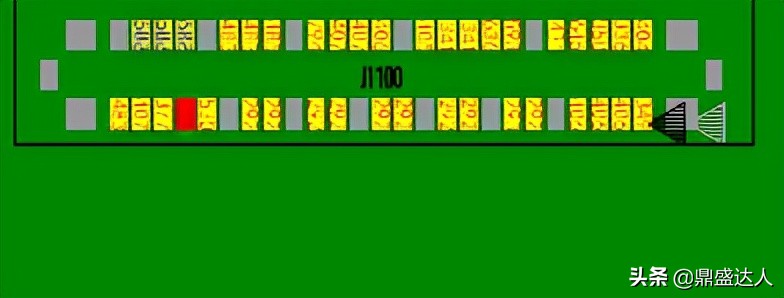

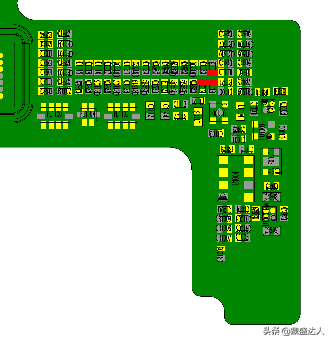

點點陣圖紅色位置
點點陣圖紅色位置。
透過圖紙我們可以看到，正好是測量不到阻值的位置，這顆電阻正好是串聯在座子底部第四腳。
這一路正好是通往電源晶片1.8v那一路供電。
掉落電阻位置，換上一個幾歐姆的小電阻
在這個位置更換一個幾歐姆的小電阻。將這一路電路接通，為了省事這裡也可以直接用飛線進行短接。
維修後使用萬用表測量0.528數值正常。下面進行裝機測試。
開機測試，螢幕顯示正常。
案例與維修思路，分享給大家啦。螢幕不顯示原理是大同小異的，oled一般會有3.7-8v左右的主供電，lcd背光3.7-30v左右背光供電，1.8v 正負5.5v兩路電壓，任何一路電壓缺失都會不顯示。lcd螢幕如果沒有背光供電，在強光下能看到有顯示畫面，如果有亮光沒有顯示，那麼第一步查供電這有沒有正負5.5v與1.8v，如果有再查通往處理器的線路。

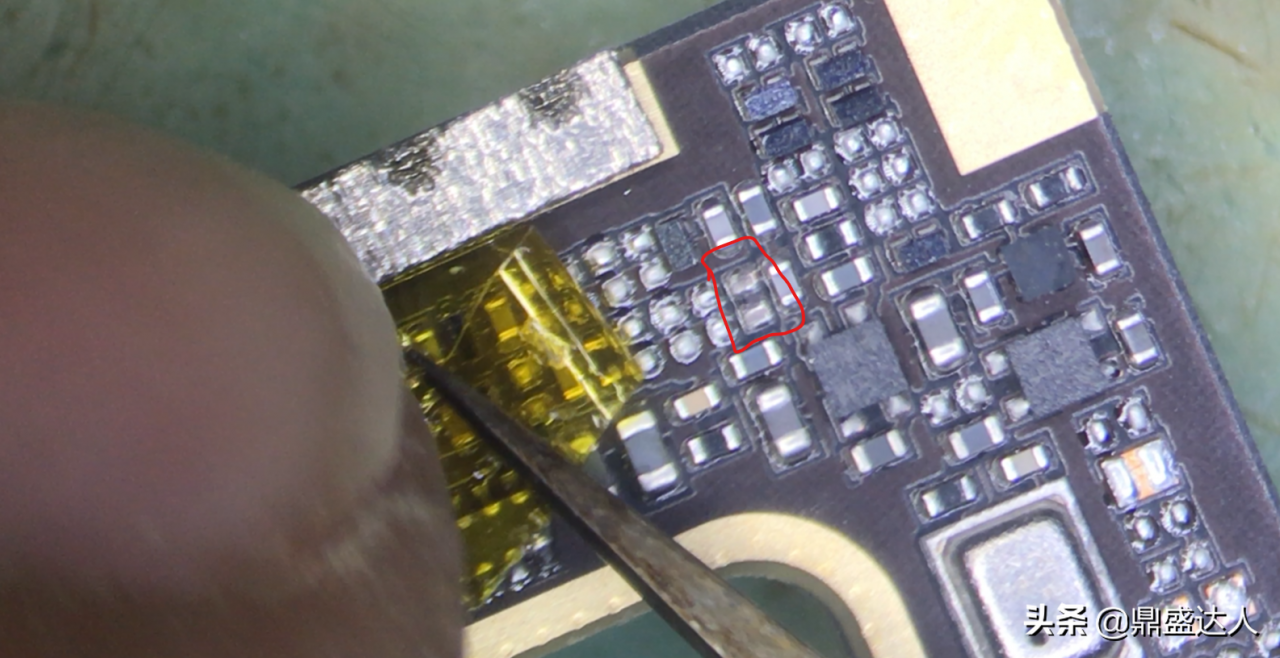

圖片標註位置是排感
上圖有五個排感，這五個零件直通的是處理器，一共是10路，任何一條不通，就會黑屏或者破圖這類故障。有些朋友喜歡自己換螢幕，一不小心，經常將這個零件摳掉導致無顯示的故障。8成的手機螢幕座子旁邊都有這個零件存在，掉了一個就會不顯示。不管是lcd材質的螢幕還是oled材質的螢幕都有，這是處理器與螢幕之間通訊線路。
如果是板層斷線，導致處理器與螢幕之間斷線，也會出現相同的故障。維修的原理是一樣的。
文章淺白易懂，維修不顯示的問題，幾乎所有手機都差不多。這都是我平時維修得時候積累的經驗。
最為關鍵的是得有圖紙，沒有影象這類故障，你很難測量到問題。為什麼我有時候可以快速鎖定問題？其實早在18年前後我已經購買一些圖紙，作為維修得輔助工具。下面這段影片是我維修這臺手機的過程小米mix3螢幕不顯示維修案例
技術有限，也許說的有錯誤的地方，也希望大家諒解。
