哈嘍！大家好，我們說搞弱電施工的人很雜，雜在哪裡呢？今天我就給大家來說道說道吧。
先從弱電工施工中會經常使用到的工具開始說起吧。
1.網線鉗、網線、水晶頭、測線儀標配四大件
網線
是連線區域網必不可少的。在區域網中常見的網線主要有雙絞線、同軸電纜、光纜三種。雙絞線，是由許多對線組成的資料傳輸線。它的特點就是價格便宜，所以被廣泛應用。
雙絞線的英文名字叫Twisted Pair。是綜合佈線工程中最常用的一種傳輸介質。
雙絞線採用了一對互相絕緣的金屬導線對絞的方式來抵禦頻率小於25MHz以下電磁波干擾。把兩根絕緣的銅導線按一定密度互相絞在一起，可以降低訊號干擾的程度，每一根導線在傳輸中輻射的電波會被另一根線上發出的電波抵消。“雙絞線”的名字也是由此而來的。
線對一般由一對22-24號線規的絕緣銅導線對絞而成，實際使用時，雙絞線是將多對雙絞線一起包在一個絕緣電纜護套裡。典型的雙絞線有四對的，8根線。也有更多對雙絞線放在一個電纜套管裡的。這些我們稱之為雙絞線電纜。
在雙絞線電纜（也稱雙扭線電纜）內，不同線對具有不同的扭絞長度。一般扭線得越密其抗干擾能力就越強，與其他傳輸介質相比，雙絞線在傳輸距離，通道長度和資料傳輸速度等方面均受到一定限制，但價格較為低廉。
雙絞線可分為遮蔽雙絞線（STP=Shielded Twisted Pair)和非遮蔽雙絞線（UTP=Unshielded Twisted Pair)。
STP（遮蔽雙絞線）的雙絞線內有一層或幾層遮蔽層，在資料傳輸時可減少電磁干擾，所以它的穩定性較高。
UTP（非遮蔽雙絞線）內沒有遮蔽層，所以它的穩定性較差，但它的優勢就是價格便宜。
- 無遮蔽外套，直徑小，節省所佔用的空間；
- 重量輕，易彎曲，易安裝；
雙絞線根據ISO/IEC 11801標準分類，常見的有三類線，五類線和超五類線、六類線、七類線、超七類線。
科普一下雙絞線的基礎知識。
- 一類線：主要用於傳輸語音（一類標準主要用於八十年代初之前的電話線纜），不同於資料傳輸，已被標準淘汰。
- 二類線：傳輸頻寬為1MHZ，用於語音傳輸和最高傳輸速率4Mbps的資料傳輸，常見於使用4Mbps規範令牌傳遞協議的舊的令牌網（Token Ring），已被標準淘汰。
- 三類線：該電纜的傳輸頻寬16MHz，用於語音傳輸及最高傳輸速率為10Mbps的資料傳輸主要用於10BASE--T，被ANSI/TIA-568.C.2作為最低使用等級。
- 四類線：該類電纜的傳輸頻寬為20MHz，用於語音傳輸和最高傳輸速率16Mbps的資料傳輸主要用於基於令牌的區域網和 10BASE-T/100BASE-T，已被標準淘汰。
- 五類線：該類電纜增加了繞線密度，傳輸頻寬為100MHz，用於語音傳輸和最高傳輸速率為100Mbps的資料傳輸，主要用於100BASE-T和10BASE-T網路，已被超五類線替代。
- 超五類線：具有衰減小，串擾少，比五類線增加了近端串音功率和的測試要求，並且具有更高的衰減串擾比（ACR)和信噪比、更小的時延誤差，效能得到很大提高。超五類線的最大頻寬為100MHz。
- 六類線：該類電纜的傳輸頻寬為250MHz，六類佈線系統在200MHz時綜合衰減串擾比（PS-ACR）應該有較大的餘量，它提供2倍於超五類的頻寬。六類佈線的傳輸效能遠遠高於超五類標準，最適用於傳輸速率為1Gbps的應用。六類與超五類的一個重要的不同點在於：改善了在串擾以及回波損耗方面的效能，對於新一代全雙工的高速網路應用而言，優良的回波損耗效能是極重要的。
- 超六類線：超六類線是六類線的改進版，釋出於2008年，同樣是ANSI/TIA-568C.2和ISO/IEC 11801超六類/EA級標準中規定的一種雙絞線電纜，主要應用於萬兆位網路中。傳輸頻率500 MHz，最大傳輸速度也可達到10Gbps，在外部串擾等方面有較大改善。
- 七類線：該線是ISO/IEC 11801 7類/F級標準中於2002年認可的一種雙絞線，它主要為了適應萬兆乙太網技術的應用和發展。但它不再是一種非遮蔽雙絞線了，而是一種遮蔽雙絞線，所以它的傳輸頻率至少可達600 MHz，傳輸速率可達10 Gbp
那麼我們如何區分我們使用的網線是屬於哪一類呢？
其實是很好分辨的，因為網線的外護套上面一般會有標識例如：cat5或是cat6等等大家可以仔細看下。
雙絞線端接有兩種標準：
T568A和T568B，而雙絞線的連線方法也主要有兩種：直通線纜和交叉線纜。
通常我們說的網線裡面是由4對線組構成，8根線，2對2對相互纏繞在一起的。
T568B 線序的適用範圍與用途
1、直線互連
網線的兩端均按 T568B 接
1. 電 腦←—→ADSL 貓
2. ADSL貓←—→ADSL 路由器的 WAN 口
3. 電 腦←—→ADSL 路由器的 LAN 口
4. 電 腦←—→集線器或交換機
2、交叉互連
網線的一端按 T568B 接，另一端按 T568A 接
1. 電 腦←—→電 腦，即對等網連線
2. 集線器←—→集線器
3. 交換機←—→交換機
T568B 線序的接法
如圖所示，RJ45 型網線插頭各腳與網線顏色標誌的對應關係是：

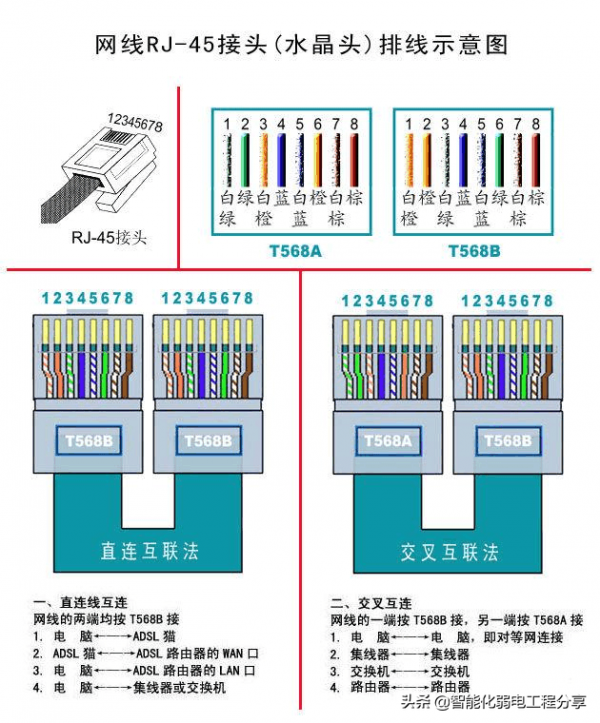

圖上就是我們說的T568A和T568B的線序和水晶頭的接法。
當然，在弱點監控的實際使用中，我們還有很多其他形式的接法和相應的用途。
一般五類超五類雙絞線需求運用四對線，即8根芯線。100M以下，一般運用1、2、3、6，四根線。
具體的為什麼用到1236四根線呢，那就要了解每根芯的作用是什麼和相應的用途：
網線按照國際標準T568B來接線；12364578，這樣接線，實際上，分成4對；則是12、36、45、78，這樣的4對電話線路；
1 輸出資料 (+)
2 輸出資料 (-)
3 輸入資料 (+)
4 保留為電話使用
5 保留為電話使用
6 輸入資料 (-)
7 保留為電話使用
8 保留為電話使用
雙絞線抗干擾，網線都是分成4組雙絞線。採用雙絞線是為了抗干擾，一組雙絞線，一進一出剛好抗干擾。網線100M頻寬用1,2,3，6，這4條就可以傳輸訊號。這4個訊號中，1,2是一組，3,6是一組，所以做網線的時候1,2和3,6分別要是網線的同一組。所以無論568B還是568A裡3,6是同一組的白綠，綠或者白橙，橙。
由此可見，雖然雙絞線有8根芯線，但在目前廣泛使用的百兆網路中，實際上只用到了其中的4根，即第1、第2、第3、第6，它們分別起著收、發訊號的作用。4、5，7、8是雙向線，保留使用。而4578的四條線是主要用在POE供電或者語音使用中。
目前的路由器有兩種，一種是隻有四個觸片的路由器，一種是有8個觸片的路由器。
一般來說，百兆網路下用的是4個觸片的路由器，千兆網路下是要用到8個觸片的路由器。
因為在百兆網路下，網線只需要用4根網線進行傳輸就可以了，但千兆網線卻需要8條網線一起傳輸資料。

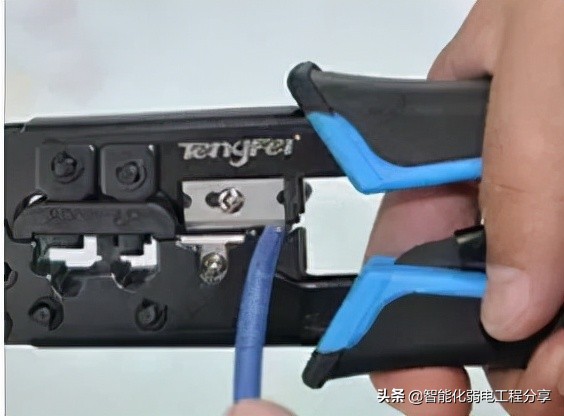

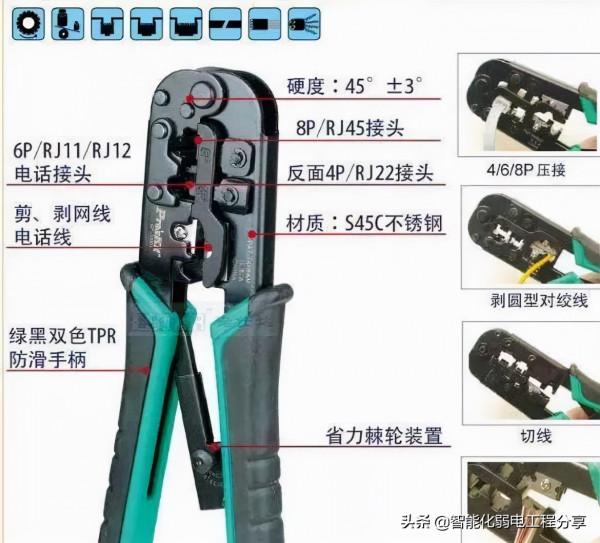

網線鉗的具體使用方法
第一步、剝網線

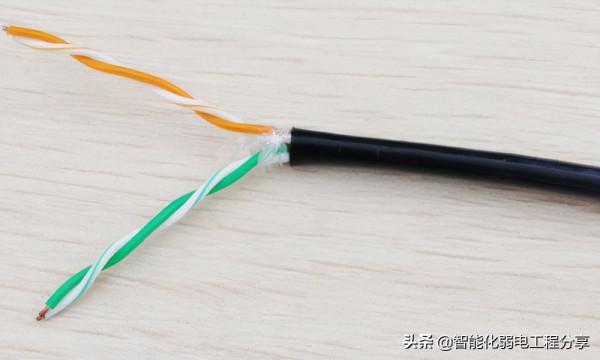

把網線外層絕緣皮剝開，露出裡面的彩色絕緣皮——剝線時要注意力度，不要傷害到內層絕緣皮。
第二步、排好需要的線序
排線順序有兩個標準，分別是T568A和T568B把網線的順序排好後，握在手裡，捏住、壓好把線放到網線鉗中，剪斷。
剪線的目的是把8根網線剪齊，所以，如果一次沒剪齊，要再次進行修改，把網線捏緊了再剪有助於增加成功率。

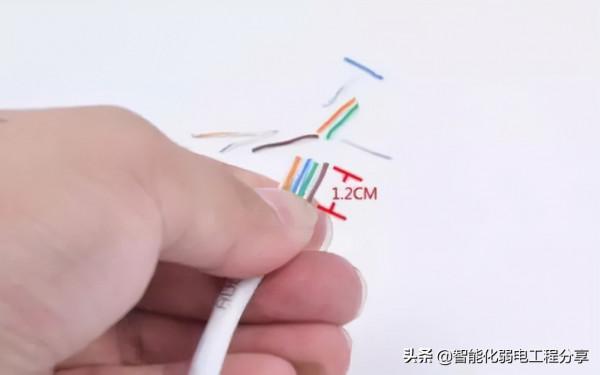

第三步、插入網線到水晶頭
把剪好的網線按順序插入水晶頭——不需要剝掉線皮。在插入水晶頭時，要注意兩點：
1.應面對水晶頭的背面，也就是不帶卡槽按壓按鈕的那一面插入；
2.網線插入水晶頭後，應保證網線外絕緣皮有一部分在水晶頭內，如果出現內層絕緣皮外露，應再次重複剪線的步驟，把8根小線再剪短一點。細線外露，屬於不合格需要重新再做
第四步、壓水晶頭使其接觸聯通
把水晶頭放入網線鉗8P槽內，用力壓緊即可。水晶頭壓制成功以後，別忘了檢測一下。

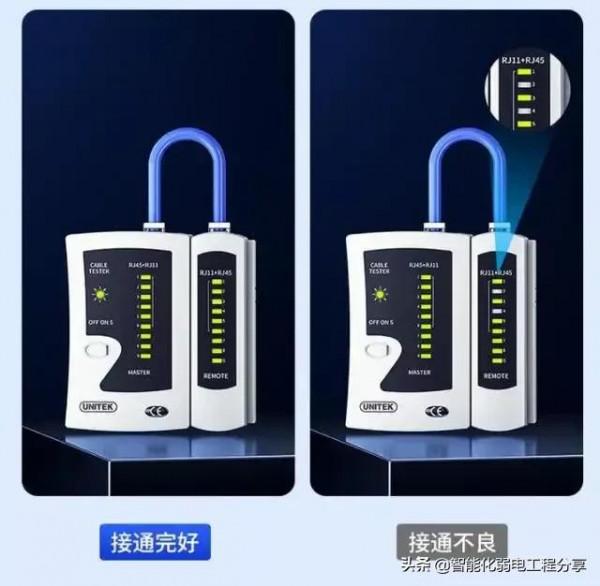

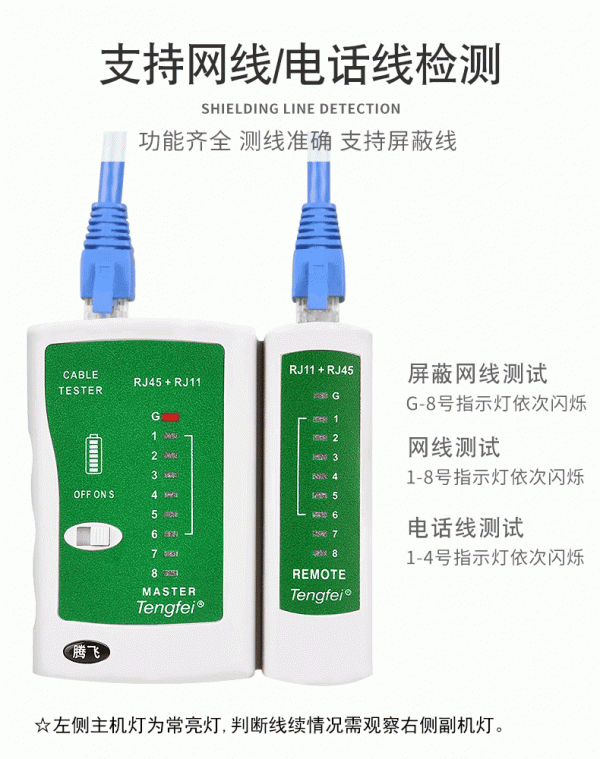

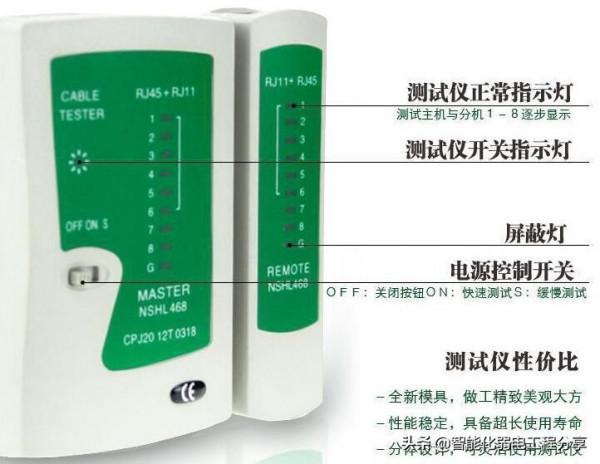

網路測線儀
1.第一步，我們需要將做好的直通線或者交叉線分別插入這兩個介面。
2.第二步，開啟此處的開關。
3.第三步，這步是判斷網線是否通的重要一步，仔細檢視這兩處網線燈的同步，注意，是“同步”亮起順序。
如果是直通線，則兩邊依次且同步亮起順序為： 1、2、3、4、5、6、7、8。
如果是交叉線，則兩邊依次且同步亮起順序為： 3、6、1、4、5、2、7、8。
網路測線儀的故障現象：
A 某燈不亮，即該燈對應線路不通
B 多燈同時亮，即為對應多線短路
C 不按一定順序（從1至8或8至1）亮，即打 水晶頭時線序不對。
水晶頭的常用分類
網路模組
什麼是網路模組？

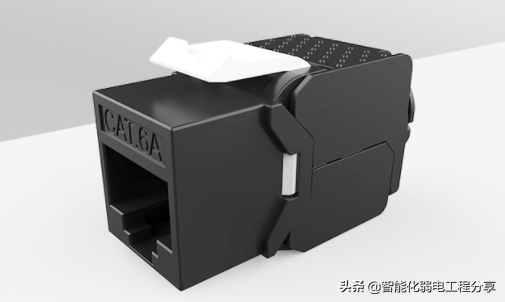

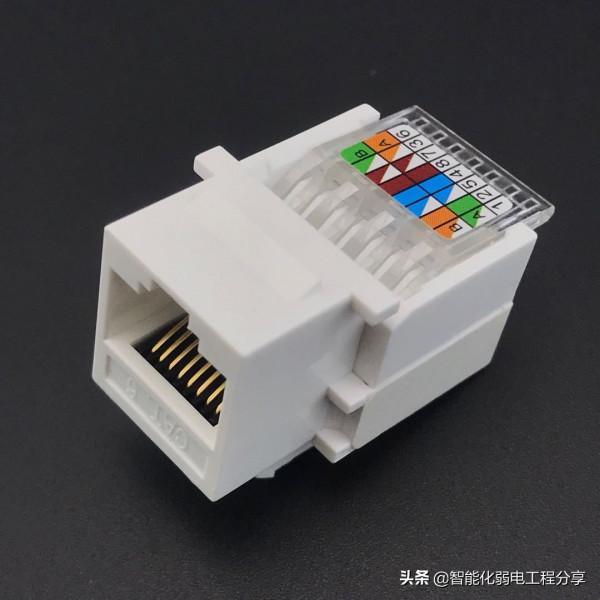

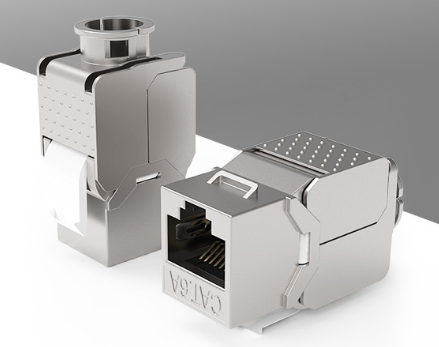

網路模組也叫資訊模組、六類模組和網線模組，主要用來連線裝置，可以將各種低壓電器插座或者連線頭安裝到各種面板和接線板中。使用時，將一條直通雙絞線直接插入網路資訊模組，即可完成與網路資訊模組另一端的網線的連線，簡單方便。目前網路資訊模組一般用於內牆，這樣既能保護模組免遭破壞，又能美化整個網路佈線環境。由於其具備穩定性且經久耐用的優點，現已使用於大多網路佈線中，為企業減少了繞行佈線造成的高成本。現階段常用的網路資訊模組主要有6P6C網路資訊模組、8P8C網路資訊模組及RCA網路資訊模組等等。
網路模組的不同分類標準是什麼？

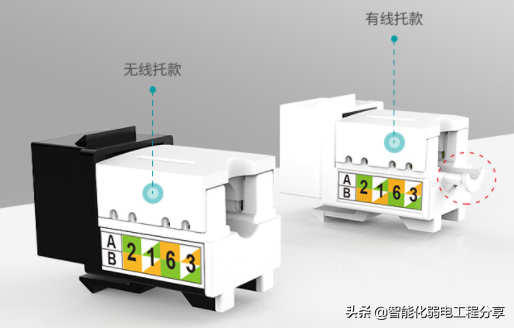

第一種分類：網路模組的種類根據打線和免打分類的話，分為：打線網路模組和免打網路模組，打線模組中又分為無線拖款和有線拖款網路模組。
第二種分類：網路模組根據是否遮蔽的話，分為非遮蔽模組和非遮蔽模組。非遮蔽模組主要採用的是環保PC材料，而遮蔽模組採用鋅合金材質，有效地遮蔽外界干擾，使得資料傳輸過程中穩定高效。
第三種分類：網路模組根據類別劃分的話，可以分為超五類、六類、超六類、七類、八類網路模組。一般根據網路佈線的情況而選定使用。
那麼如何打網路模組呢？
1、準備工具：
網線，剝線刀，打線刀，紮帶。

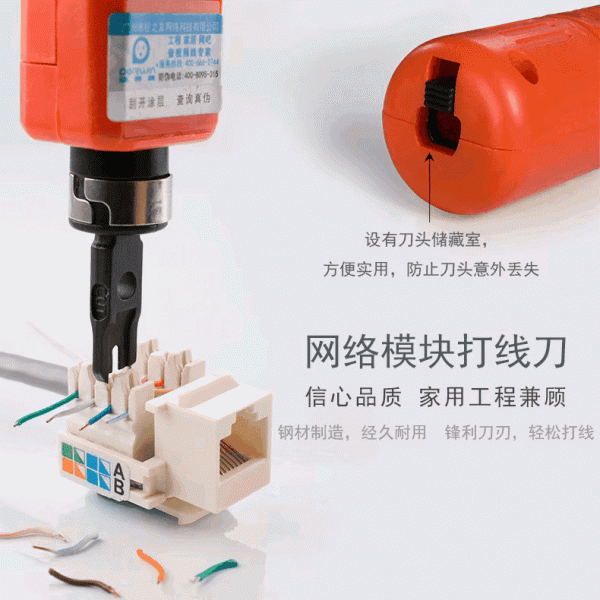

然後剝離網線按圖上所示依次把各色網線用打線刀壓入卡槽內即可。
現在家庭裝修時候也會用到網路資訊面板，裡面也有類似的網路模組。
網路機櫃也會常用到配線架和網路模組，使用打線刀。
用於終端使用者或中繼線，並能對它們進行調配連線的裝置。配線架是管理子系統中最重要的元件，是實現垂直幹線和水平佈線兩個子系統交叉連線的樞紐。配線架通常安裝在機櫃或牆上。透過安裝附件，配線架可以全線滿足UTP、STP、同軸電纜、光纖、音影片的需要。在網路工程中常用的配線架有雙絞線配線架和光纖配線架。根據使用地點、用途的不同，分為中間配線架和中間配線架兩大類。
打線刀——網路配線架上常用工具如下圖：
1、採用小黃刀或剝線刀剝去網線外表護套。
2、剝掉了外套的六類網線。
3、剪掉六類網線的十字骨架。
4、將網線按所定線序依次嵌在對應的端接線槽中。
5、用打線刀切掉多餘的線纜。
6、把理線器扣在配線架口子上。
7、用紮帶把線纜固定在理線器上防止脫落。
8、用機櫃螺絲，把網路配線架固定在機櫃上。
巡線儀主要用途，巡線和檢測線路通斷的作用。下面兩款產品功能大同小異。
光釺紅光筆
光纖紅光筆作為排查網路故障常用的光纖檢測工具之一，可快速檢測光纖連通性及光纖故障點，光纖紅光筆除了能檢測光纖故障點以外，光纖紅光筆還有訊線的功能。這樣我們再檢查線路的時候可以很好的找到需要的光釺線。
光纖紅光筆（即光纖故障檢測器，光纖故障測試筆）是以650nm（± 20nm）半導體鐳射器作為發光器件，透過恆流源驅動發射出穩定的紅光，與光介面連線進入，透過發出的紅光辨別線路的通斷和尋找線路的作用。
光釺
接下來就是一些經常會用到的工具大家做個簡單瞭解，我以圖片合集的形式做分享。
大家看到上面那些工具是不是覺得我們幹弱電的人，是不是十八般武藝樣樣精通呢？樣樣都得會呢？說實話真不容易呀。真是應了那句話叫做能上天入地，無所不能你說是嗎？
好了今天的分享就到這裡，感興趣的小夥伴可以關注+轉發+收藏，我們下期再見。
