可再生能源，是指在一定範圍內可以重複利用的能源。換句話說，只要地球和太陽不毀滅，像風能、地熱能、太陽能這些可再生能源，都是取之不盡用之不竭的。拿太陽能來說，地球吸收的太陽能就有173000太瓦，這個數字是地球上人類使用能源總和的一萬倍。
我們不禁會想，有一天人類社會能不能完全依賴太陽能執行下去？
其實，人們很早就盯上了太陽能，並嘗試將其轉化成可直接使用的電能。最笨的方法就是用太陽光提供熱來燒開水，然後用開水的蒸汽來發電。但是每次能量的轉化必然伴隨著消耗，燒開水方法的效率不高。因此人們陷入了沉思：怎樣把太陽能直接變成電能呢？
第一次將這個想法變成現實的人叫埃德蒙·貝克勒爾。
埃德蒙·貝克勒爾 (圖片來源：維基百科)
1839年的某一天，研究磷光的埃德蒙發現了不得了的東西，他把氯化銀放在酸溶液裡，再接兩個鉑電極，然後拿到太陽下去曬，結果在兩個電極中間發現了電壓！
當時人們還不知道該現象的原理，只知道光照可以產生電勢，於是把這種現象叫做光生伏特效應，簡稱光伏效應。現在的太陽能電池基本都是利用了光伏效應，所以太陽能電池也叫太陽能光伏電池。
目前應用最廣泛的光伏電池主要是用矽等半導體材料來製作的，那麼人們是怎麼利用半導體和光伏效應來製作出太陽能電池的呢？
一切的基礎：原子能帶結構
簡單來說，能帶是指我們根據電子的能量多少，給它劃分到的不同區域。我們都知道，原子核帶正電，它會吸引帶負電的電子，而且離原子核越近的電子被束縛得越強。現在我們把原子拆分開，原子核沉到下面，電子放在上面。
這樣的話，我們可以給電子們劃分兩個活動區域：一是離原子核比較近的區域，這裡的電子都被緊緊吸住，我們稱之為價帶。二是遠離原子核的區域，這裡的電子不受監管，比較自由，如果有外加電場讓這些電子跑起來，那材料就導電了，我們稱這個區域為導帶。
除了這兩個區域，在價帶上面、導帶下面還有一個區域，是不允許電子存在的，我們稱之為禁帶。
原子的能帶結構（圖片來源：作者自制）
基本的原子能帶結構就是這樣了，但是還有些細節我們需要注意一下：首先，能帶還可以細分為不同的能級，而由於泡利不相容原理，每個能級只能容納兩個電子。其次，大部分原子的電子沒那麼多，甚至價帶上還沒住滿，導帶上是沒有電子的。再者，價帶上的電子並不老實，它可能會“出軌”，也就是越過禁帶，衝到導帶上，當然這個過程我們叫它躍遷，躍遷是要吸收能量的。
考慮到這三個細節，可能有些讀者就猜到了，自熱界存在著兩種截然不同的材料：一種禁帶很窄，或者乾脆沒有禁帶，在室溫下它的價帶外層電子可以輕易躍遷到導帶上，這就是導體。相反如果材料的禁帶很寬，一般大於三電子伏特（3eV），在室溫下電子老老實實地待在價帶上，那它就不能導電，這就是絕緣體。
不同固體的能帶結構 (圖片來源：維基百科)
“善變”的半導體
那有沒有價帶和導帶之間的能隙小於3eV的材料呢？有，那就是半導體,通常意義上就是指導電能力介於導體和絕緣體之間的物質。
但半導體的價值並不是表現在它的導電能力上，而是它“左右橫跳”的導電性。半導體的導電效能很容易受到外界因素的影響而改變，後面我們就會看到光伏效應如何改變半導體的導電性。接下來我們將以矽原子為例，一起探索半導體內部的奧秘。
1、本徵半導體的結構
像純矽、純鍺這類不加任何雜質的半導體，我們稱之為本徵半導體。來看看矽原子，它有14個電子，電子排布是2-8-4，最外層有4個電子。元素的性質主要是由最外層電子決定的，那矽的最外層電子就有這樣的趨勢：要麼再找四個電子湊四對，要麼把四個電子都扔了。
矽原子（圖片來源：作者自制）

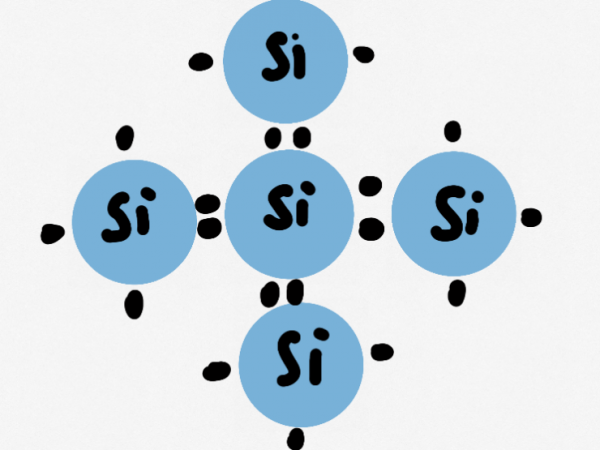

在矽晶體中，每個矽原子的上下左右都相鄰一個矽原子，正好矽最外層有四個電子，它就會和相鄰的矽原子共用這些電子，這樣每個矽原子最外層就湊齊了8個電子。完美！
矽晶體共價鍵（圖片來源：作者自制）
2、雜質半導體的結構
如果我們給本徵半導體摻雜一些雜質，情況會有什麼不同呢？比如把其中一個矽原子換成磷原子，磷原子有15個電子，排布是2-8-5，最外層有5個電子，和相鄰的矽原子湊齊8個電子之後，還多出來一個電子。這樣每摻一個磷原子，就會有一個無處安放的電子，摻多了就會形成一支“單身電子大軍”。我們稱這樣的半導體為N型半導體，N（Negative）表示電子帶負電。
N型半導體（圖片來源：作者自制）
相反，我們如果摻入硼原子，它有5個電子，最外層有3個。硼原子和周圍的矽原子湊，也只能湊出7個電子。這7個電子還差一個電子形成穩定結構，因此這裡產生了一個“空穴”。我們稱之為P型半導體，P（Positive）表示空穴可以等效成帶正電的微粒。
P型半導體（圖片來源：作者自制）
3、半導體為什麼會導電？
按照前面的說法，雜質半導體有自由移動的電荷，自然可以導電。那本徵半導體導電的自由電荷是哪來的呢？

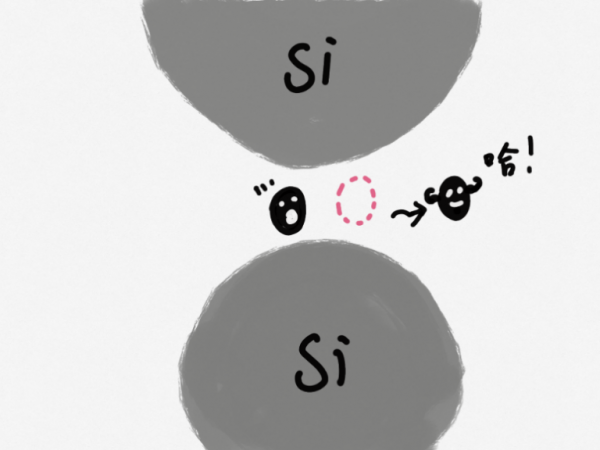

其實在理想情況（即絕對零度）下，本徵半導體確實不能導電，所有的價電子都被束縛在了共價鍵上。但是一般半導體的應用都是在室溫下進行的，這時候由於熱運動，半導體會本徵激發出一對空穴電子。
本徵激發（圖片來源：作者自制）
在兩種雜質半導體中，當然也有本徵激發。也就是說在N型半導體中，也有空穴的存在，但是數量少於自由電子，這兩種載流子中，數量多的我們叫它多子，少的叫做少子。在P型半導體中則相反。
N型與P型半導體的結合：“自帶電場”的PN接面
如果我們把兩種雜質半導體連線起來，會發生什麼呢？
N型半導體的電子多空穴少，P型半導體的空穴多電子少。這有點像兩種不同溶液之間的混合，這邊多數的電子會想跑到另一邊，那邊多數的空穴想跑到這邊，這種行為叫做多子的擴散，但是這個擴散一開始就出現問題了。不知道大家玩過“貼樹皮”的遊戲沒有，兩人需要在規定時間內“貼”在一起，時間一到，沒貼起來的人要被淘汰。
電子空穴也一樣，它們不可能捨近求遠，因此常常兩種雜質半導體連線處的多子就直接“貼”了起來。要記得我們的兩個半導體都摻雜了原子進去，整體是電中性的，我們只是畫出了導帶上的自由電子和空穴，下面還有原子核和內層電子呢。現在電子跑了，或者空穴被填充了，那這兩塊地方就會顯示出電性。失去電子的N型半導體顯正電性，失去空穴的P型半導體顯負電性，這個結構就叫做PN接面。
是不是聽起來有點暈？下面這張示意圖可以幫助大家直觀地瞭解PN接面的形成過程。
PN接面 (圖片來源：維基百科)
PN接面形成後，其兩端顯不同的電性，進而形成一個從N指向P的電場。這個電場是自發形成的，我們可以叫它自建電場。這時候我們來看看少子的情況，少子和多子的電性是相反的，既然自建電場阻礙了多子的擴散，反而就促進少子運動到對面去了，這個過程叫少子的漂移。多子的擴散和少子的漂移達到動態平衡的時候，這時候PN接面就穩定形成了。
經過層層鋪墊，我們知道了矽為何會被稱為半導體，以及為何兩種半導體拼接可以得到一個自帶電場的結構——PN接面。鋪墊結束，該輪到光伏效應出場了！
最後的關鍵一步：把光打到PN接面上
把太陽光打到PN接面上，會發生什麼呢？沒錯，是光伏效應。光伏效應的作用就是讓那些已經成對的價帶電子再次受到“誘惑”，並再次形成電子空穴對。實質就是我們前面講的價帶電子吸收了光的能量，能量變高，躍遷到了導帶上。
光伏效應（圖片來源：作者自制）
這些電子空穴受到自建電場的影響被扔到兩邊去，形成一個從P指向N的電場，這就是光生電場，方向與自建電場相反。此時外接一個迴路，由於電勢差的存在，迴路中就產生了電流！至此，我們藉由光伏效應和半導體把光能轉化成電能的工作就大功告成了。
光伏電池內部（圖片來源：作者自制）
光伏電池經過了近百年的發展，本文例舉的這種無機半導體光伏電池是其中最為成熟的一類。除此之外，還有基於有機半導體材料的一些光伏電池，例如染料敏化太陽電池、一部分鈣鈦礦太陽能電池等。不管有機還是無機，這些光伏電池的基本原理都離不開我們介紹的各種半導體相關理論。
基於這些理論和材料的光伏電池雖然仍未到達它們的極限，但是總體的理論轉換效率也不過30%，真實的轉換效率也很難達到理論值。現在已經有研究人員開始探索基於新工作原理的光伏電池，例如載流子太陽電池、雜質光伏電池等等，他們希望能把光電轉換效率提高到60%，甚至更高。對於仍然處於初級階段的光伏產業，我們始終抱有巨大的信心，它可能是未來人類解決能源問題的重要選項。
