wincc是西門子公司開發的上位機視窗監控程式設計軟體，使用者可以利用軟體提供的控制元件、指令碼、方法等進行開發，將控制系統動做成動畫畫形式的人機介面，從而實現對控制系統的監控。現在智慧手機已經可以實現電腦的很多功能，且手機攜帶方便，移動性強，因此運用手機APP監控控制系統已成為自動化系統監控的一種主流的方式。下面介紹一種在不改動原有系統監控的情況下，實現wincc手機APP遠端監控的方案。
一、Wincc實現手機APP遠端監控方案的配置組成
整個方案包含wincc組態監控系統，巨控科技的GRMOPCS無線遠端控制終端，巨控的手機APP終端。
Wincc監控系統，這個是使用者原有建立好的現場人機介面監控系統，不需要做任何修改，只需要wincc系統執行，同時wincc系統支援作為OPCsever。
巨控的GRMOPC無線遠端控制終端，透過網線直接連線或者交換機連線wincc監控系統電腦。GRMOPC作為opc客戶端，透過OPC協議實現和wincc的內部變數的雙向通訊。通訊的拓撲圖如下：

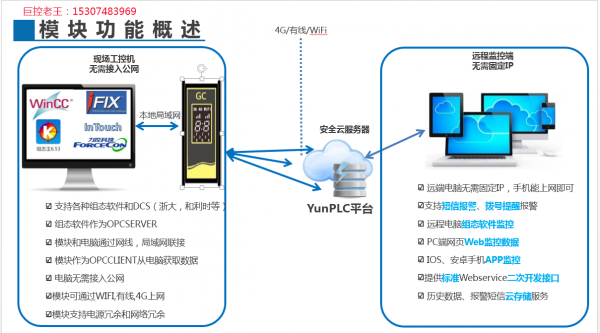

圖1：wincc實現手機APP遠端監控通訊拓撲圖
GRM-OPC遠端系統應用場景如下：
客戶上位機系統（如組態軟體,DCS）已經搭建完成；上位機系統連線的裝置眾多，驅動不一；PLC和儀表過於分散，資料已經集中到上位機，不方便再次佈線。PLC不具備多餘介面，無法直接從PLC或裝置讀取；沒有PLC程式，無法硬體組態新增通訊模組；沒有PLC的資料地址表，無法從PLC直接讀取資料。
客戶唯一需要具備的條件是組態軟體能支援作為OPCSERVER，市面上常用的組態軟體，DCS都具備此項功能。
二、Wincc實現手機APP遠端監控方案的特色：
- OPC遠端通訊無需配置DCOM，整個方案無需固定IP和動態域名。
- 解決OPC跨網段的訪問難題，任何電腦能上網透過組態軟體都能遠端訪問監控中心組態軟體的資料。
- 原有監控系統做OPCSERVER，無需任何更改。
- 原有監控系統工控機不接入外網，從根本上杜絕病毒和網路入侵。
- GRMOPC可選擇關閉或者斷開聯網。遠端OPC訪問需密碼認證。
- 採用網線和4G(全網通)上網，雙線備份，雙電源供電。
- 全部資料可選讀寫許可權，確保系統安全。
- 電腦端自帶Guard監視,自動復位，防止OPC驅動出錯或無意退出，
- 開放介面，客戶可以開發APP和網頁後臺。
三、該方案具體操作方法
1、WINCC系統執行，同時在執行WINCC的電腦上安裝巨控的GRMDEV軟體；
2、執行GRMDEV軟體，新建GRMOPC工程，選擇協議GRMOPCGATE協議；

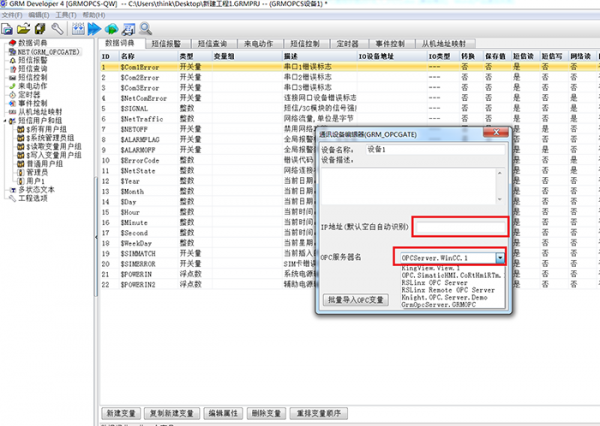

3、新建裝置，IP預設空白自動查詢（模組LAN口的IP必須跟電腦IP在同一網段），，選擇OPC伺服器OPCServer.WinCC.1（WinCCOPC SERVER）
4、批次匯入OPC變數，把層次化重新整理鉤去掉，重新整理所有變數如下圖-----重新整理完成後----右鍵選擇所有獲取變數變數

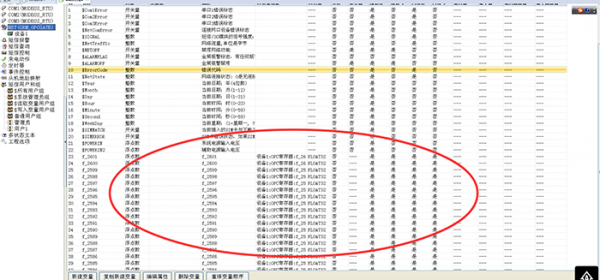

5、重新整理完成後----右鍵選擇所有獲取變數變數（如下圖）

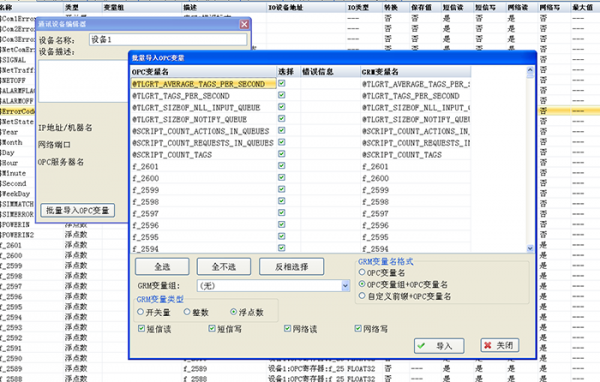

6、選擇需要匯入的變數和變數型別（如下圖）
7、把工程編譯後下載到模組即可，OPCGATE會自動執行。（不能關閉該軟體）
四、該方案實現的具體功能
使用巨控的GRMOPC系統，透過OPC協議實現和wincc的變數通訊採集，並透過網路轉發，遠端端能透過巨控雲服務獲取轉發資料，實現遠端端的手機APP監控，簡訊報警和二次組態開發。
