本田雅閣踩剎車導致車內倒車雷達的蜂鳴器響

故障現象：使用者反映：該車踩剎車時車內有個聲音一直響，特別是掛空檔時更明顯，聲音和倒車雷達報警響聲差不多。

可能原因：

車輛3個月前在外地被追尾，維修過後圍板。

1．現場確認：針對故障進行試車，發現確實有響聲但沒有規律，就在駕駛室儀表下方位置。和倒車雷達的蜂鳴器響聲差不多，拆除飾板拔出蜂鳴器插接器聲音就消失，所以現在找到了故障的聲音源。如下圖所示。

接下來，我們分析故障跟踩剎車怎麼和倒車雷達蜂鳴器有關係。透過下列電路圖中會發現有一個共同的接地G602。

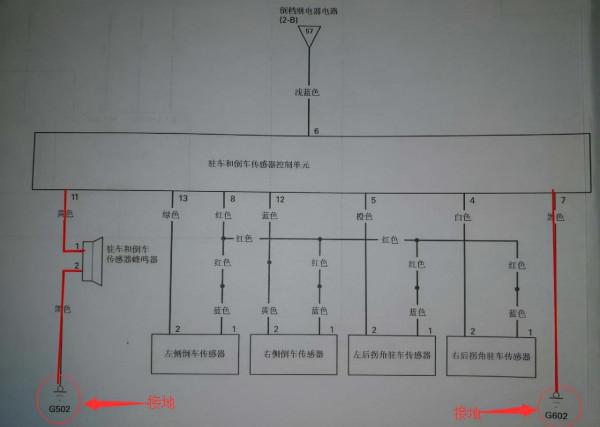

駐車和倒車雷達電路圖

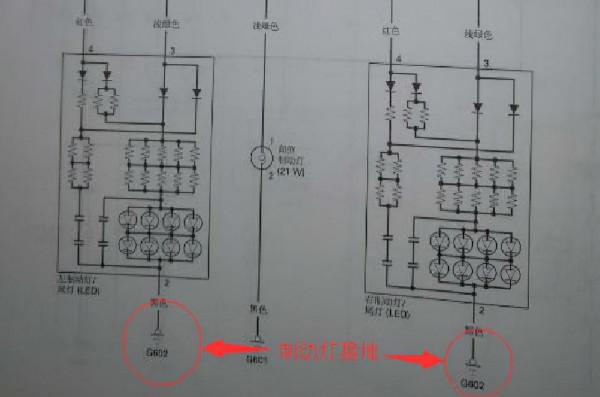

制動燈電路圖

從維修手冊找到公共接地圖

綜上圖所可知當G602出現搭鐵不良時踩剎車時髓過疏2間接接地導致蜂鳴器有迴路而蜂鳴器就工作了。

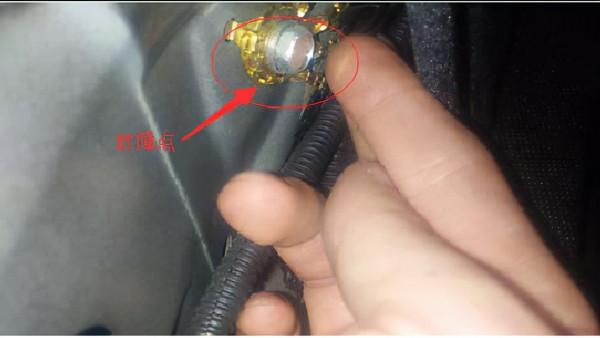

確定故障：查詢該接地點發現螺栓沒有扭緊。緊固螺栓試車故障解除。

案例總結：一個系統工作影響到另一個系統時，我們不妨從它們各自相關資訊去找它們的共同點，從而找到故障的源頭。
