深圳雷柏科技股份有限公司是無線外設技術方面的專家，無線滑鼠便是Rapoo雷柏的招牌產品之一。近日充電頭網拿到了雷柏一款無線充電滑鼠MT750W，除擺脫有線束縛、內建鋰電池長時間續航等優點外，這款滑鼠還有一大特色便是可同時連線4臺終端裝置，包括電腦、筆記本、平板、手機等裝置。
只需按下按鍵即可在各裝置間靈活切換，對於需要使用多臺裝置工作的人群來說，再也不用反反覆覆插拔滑鼠，工作效率自然也會提高。下面充電頭網就對這款產品進行詳細拆解，看看其如何設計。
此前充電頭網還拆解過雷柏Ralemo無線滑鼠Air 1和雷柏雙模無線充電遊戲滑鼠兩款產品，歡迎查閱。
一、雷柏MT750W無線滑鼠外觀
包裝盒主體為藍色基調，正面印有Rapoo品牌、產品型號MT750W、外觀以及賣點標識等。
背面印有產品賣點描述和引數資訊。

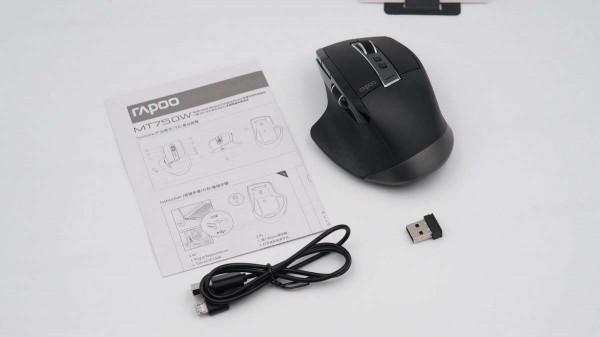

包裝內含無線滑鼠、接收器、資料線和使用說明書。

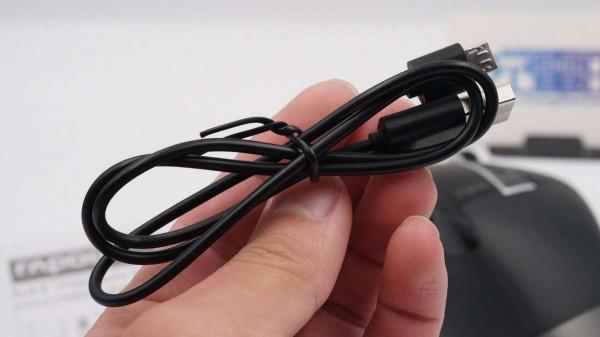

附帶資料線是USB-A to Micro USB線。

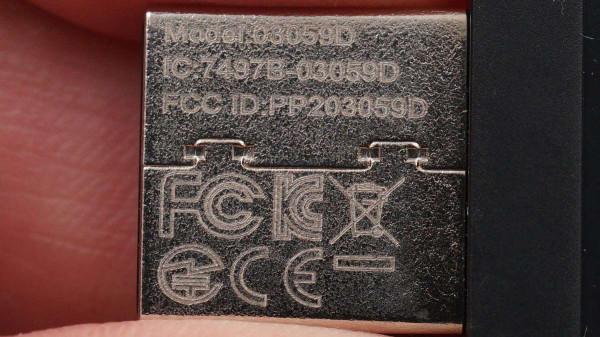

接收器型號為03059D，已經通過了FCC、KC和CE認證。

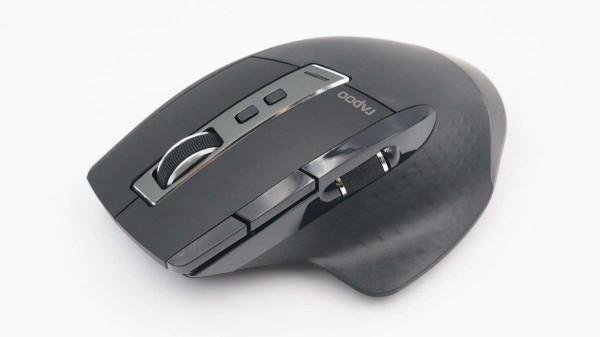

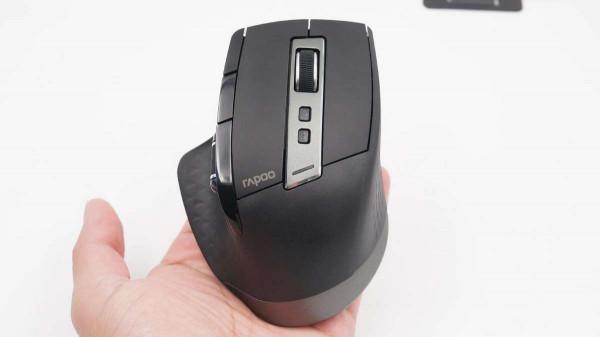

滑鼠符合人體工學設計，流線型機身讓其擁有很好的使用手感。整體採用黑、灰配色，十分經典百搭配色。

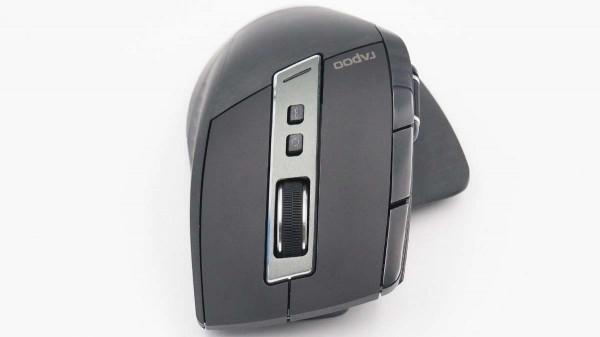

頂部從上到下依次是切換指示燈、DPI切換鍵、裝置切換鍵以及滾輪。

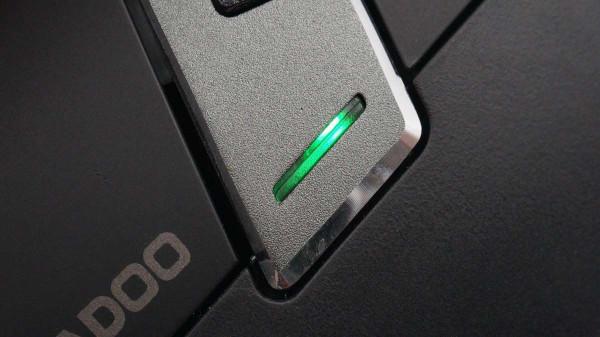

切換指示燈亮綠光。

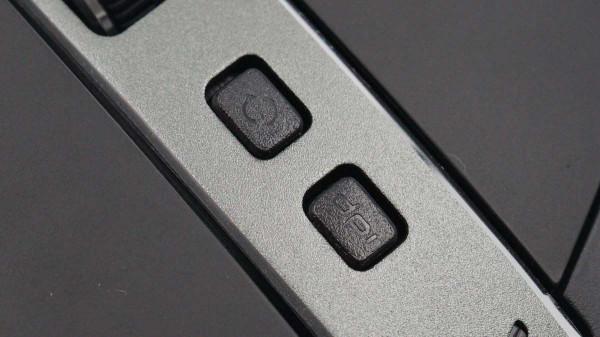

DPI切換鍵和裝置切換鍵設有區別標識，方便初步使用的使用者，降低使用者的學習成本。此外DPI有600/1200/1600/3200四個檔位。

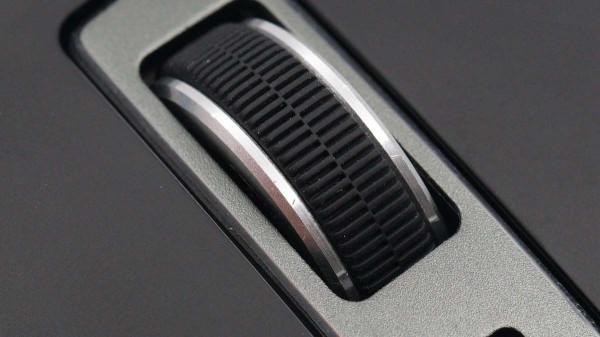

滾輪膠墊凸齒設計，滾動更輕鬆。
側邊設有裝置指示燈、側滾輪、後退鍵以及前進鍵。此外這一側採用稜格紋理大側翼設計，可以很好承託拇指。

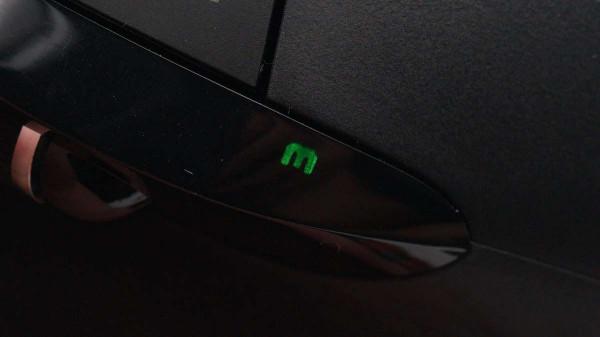

裝置指示燈特寫。

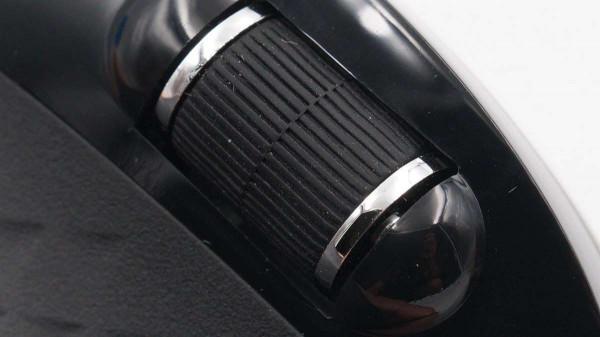

側滾輪特寫。

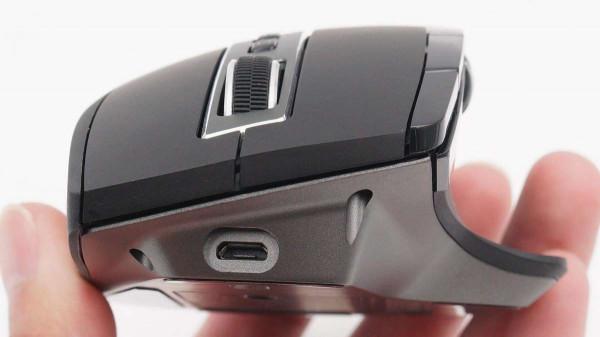

機身前端有一個Micro USB輸入介面，為使用者提供多一個充電方式，有線充電和無線充電兩種方式使用者可根據自身喜好選擇。
底部設有電源開關，並貼有銘牌，產品型號MT750W，額定輸入5V0.45A，滑鼠已經通過了EAC、CE和KC認證。
滑鼠三維122*85*49mm（官方資料），契合成年人手掌大小，此外整體顏值也很不錯。
使用充電器直接滑鼠進行有線充電，使用ChargerLAB POWER-Z KT002測得輸入功率為5V 0.14A 0.68W。

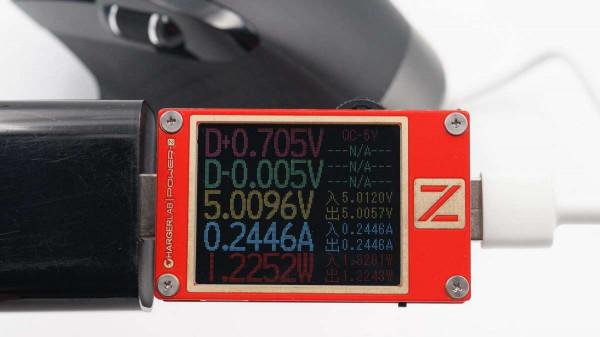

另外對滑鼠進行無線充電測試，測得輸入功率為5V 0.24A 1.23W。
二、雷柏MT750W無線滑鼠拆解
將滑鼠外殼拆開。
底部小板使用螺絲固定，連線導線全部插拔式設計，方便組裝。
綠色小板兩側分別是電芯和多功能按鍵板。
電芯固定在黑色塑膠板凸起平臺上。

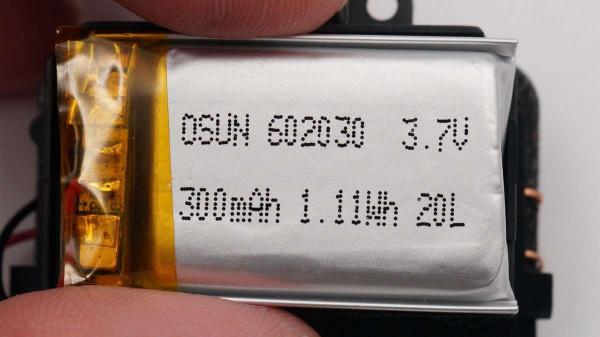

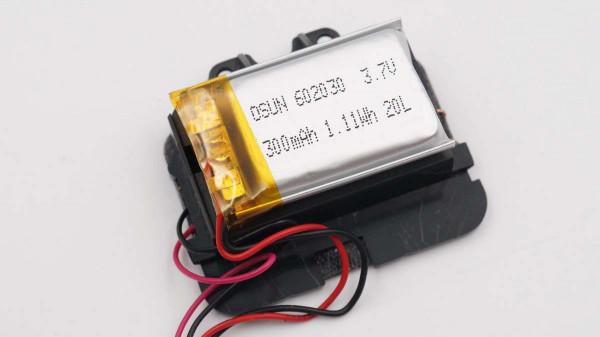

電芯來自奧旋，規格為300mAh/1.11Wh/3.7V。
前端接有鋰電保護小板，包裹膠帶絕緣。
塑膠板底部固定有無線充電線圈。
中間層固定無線充電小板。
小板另一面設有一顆無線充接收晶片。

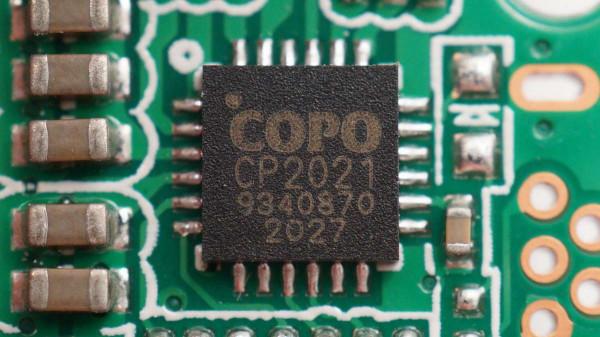

COPO酷珀微電子CP2021是一款2.5W高整合度SoC無線充電接收晶片。符合WPC 1.2.3版本Qi協議，可透過WPC BPP認證；輸出電壓5V，輸出電流可調，最大可到600mA；整合外部電源輸入檢測功能，整合過溫、過壓和輸出過流保護，整合溫度監測、充電完成及和主機故障控制的多功能NTC控制引腳。
CP2021適用於TWS藍芽耳機底座、滑鼠、電動牙刷、洗臉儀、智慧穿戴裝置、各類小功率充電裝置等。該晶片採用QFN4.0mmx4.0mm封裝，是迄今為止面積最小的透過純國產無線充電接收晶片。

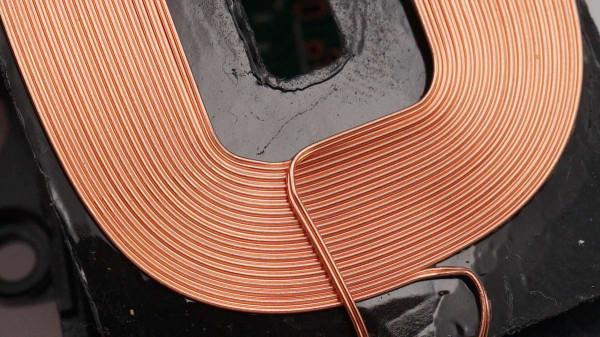

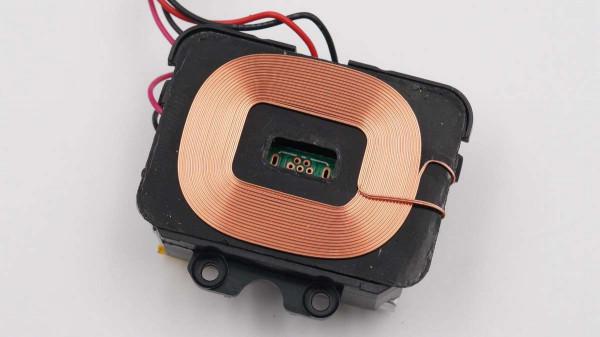

無線充電線圈特寫。

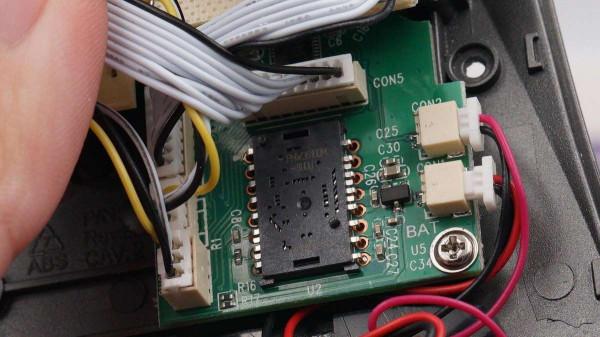

綠色小板正面設有光電感測器、無線傳輸晶片、晶振以及充電IC等。
小板背面設有Micro USB母座、開關鍵。

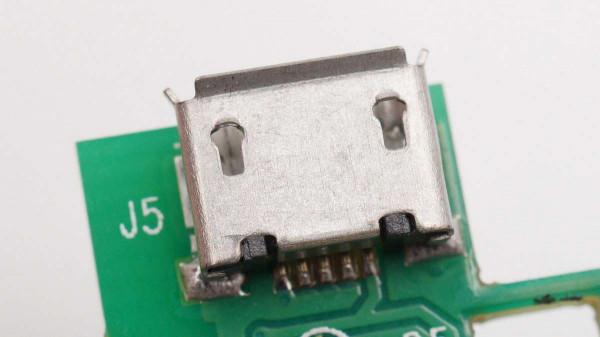

Micro USB輸入母座特寫。

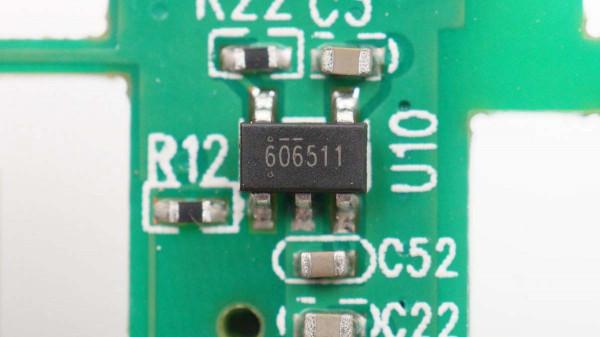

絲印606511的充電IC。

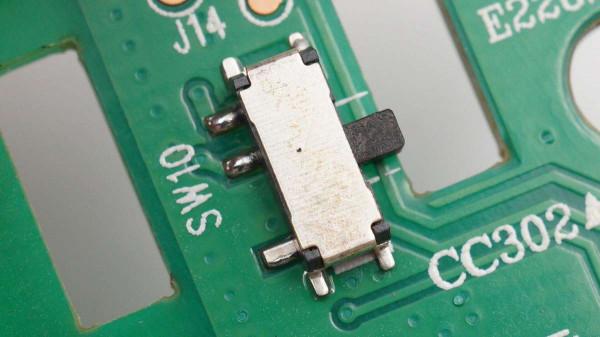

開關鍵特寫。

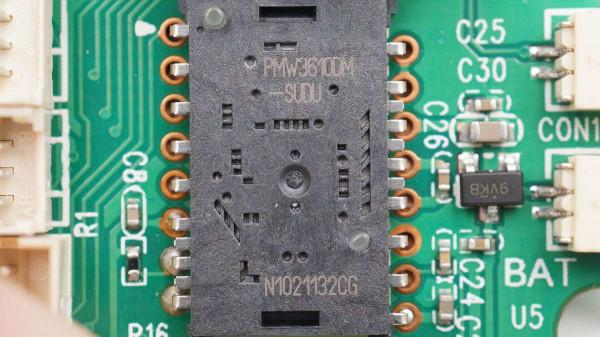

光電感測器為原相PMW3610DM，支援最高3200DPI，最高追蹤速度30IPS，最大加速度10G。
博通高度整合的BK3632 2.4 GHz無線SOC，支援藍芽5.0雙模式，內部整合高效能射頻收發器，基帶，微控制器和內建Flash，用於滑鼠無線傳輸。
印刷藍芽天線特寫。
滑鼠左、右鍵，側鍵，還有中間的滾輪鍵，全都採用了Kailh凱華白點微動。

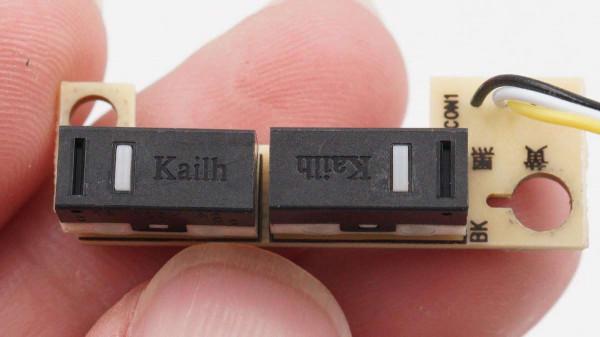

兩個側鍵的微動設在另一塊獨立小板上。
頂部外殼上也固定有一塊小板。

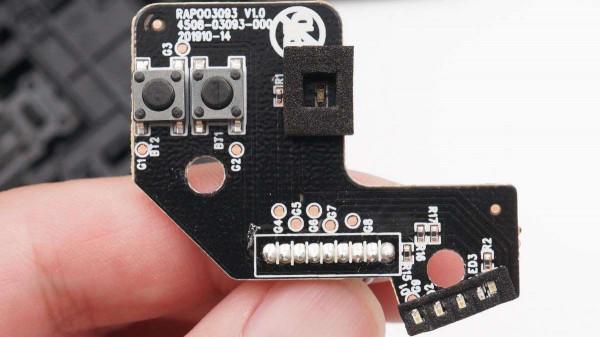

小板正面設有切換/裝置指示燈、DPI切換鍵、裝置切換鍵。

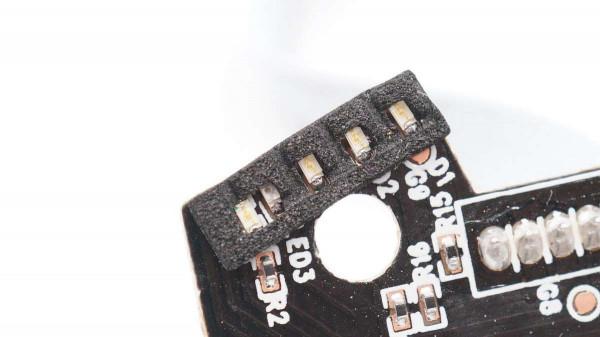

裝置指示燈貼有泡棉防串光。

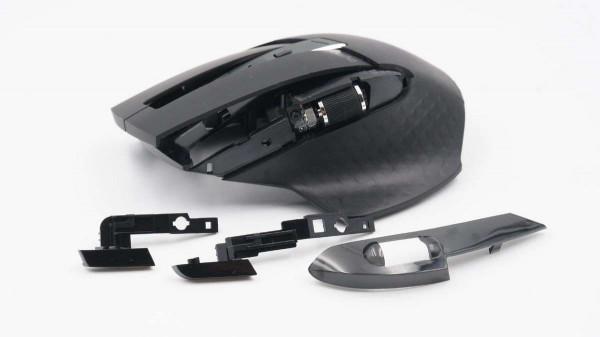

側滾輪附近外殼採用卡扣封裝固定。
滾輪編碼器所在小板使用螺絲固定。
側滾輪特寫。

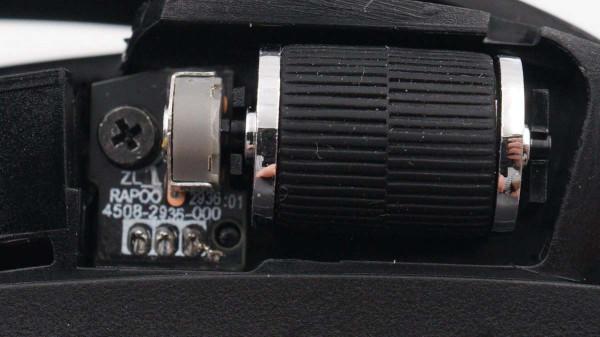

滾輪編碼器特寫。
接收器拆開。
小板上有一顆訊號接收晶片。

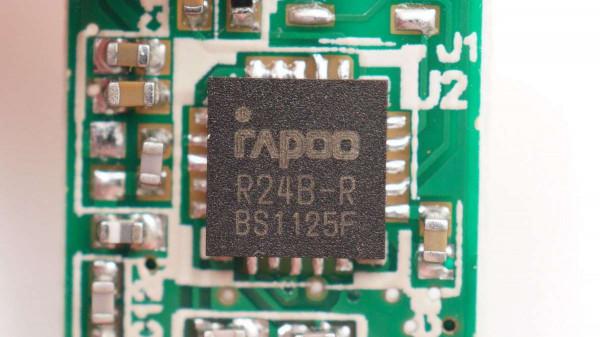

接收晶片來自雷柏，絲印R24B-R。
全部拆解完畢，來張全家福。
充電頭網拆解總結
雷柏多模式無線充電滑鼠MT750W支援驅動自定義，加上擁有8個可自定義按鍵，使用者使用起來會十分方便。滑鼠機身採用符合人體工學大側翼設計，長時間使用手也不會累。DPI有600/1200/1600/3200四個檔位，滿足不同使用者操作需求。而滑鼠支援藍芽3.0、4.0和無線2.4G三種智慧連線模式，傳輸穩定可靠，適配裝置廣泛。
充電頭網透過拆解發現，滑鼠內設多塊小PCB板，之間採用導線插拔式連線，組裝方便。無線充電接收晶片採用酷珀微電子CP2021，是一款高整合度SoC晶片；採用博通BK3632多模式SOC進行滑鼠無線傳輸，搭載原相PMW3610DM光電感測器，支援多種表面使用。微動全部來自凱華。
