石材旋轉樓梯
放樣與下單
Setting out and ordering of stone rotary stairs
石材旋轉樓梯
01
旋梯常識
1、旋梯按旋轉方向分左旋、右旋
左旋
右旋
2、旋梯按旋轉弧形結構分：正圓形，橢圓形，S形

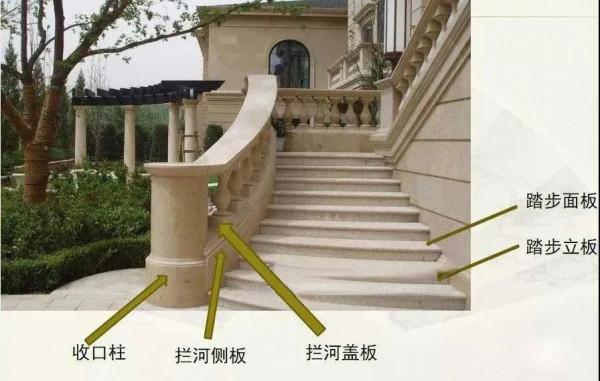

3、旋梯組成部分
02
放樣

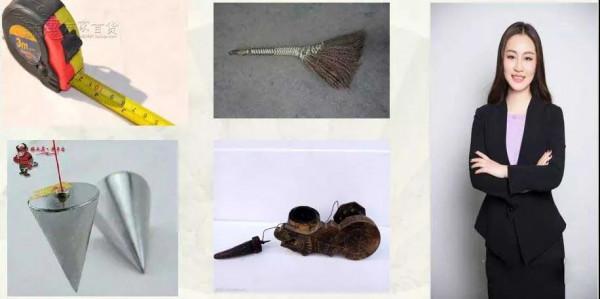

1、放樣前需準備工具：
掃把，水平儀，墨斗，吊錘，記號筆，捲尺，現場施工人員，量尺助理！
2、結合圖紙，觀察現場，分析現場結構與圖紙差別是否很大，現場結構是混泥土結構還是鋼結構！

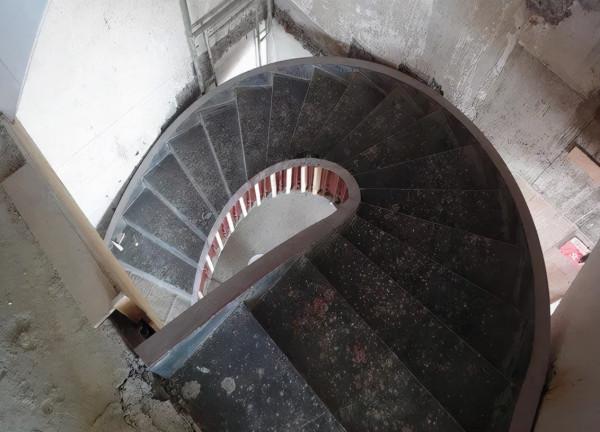

基礎鋼結構旋梯特點：
（1）、基礎踏步大小基本一致，圓弧比較順滑，標準！
（2）、基礎固定，不可修改！

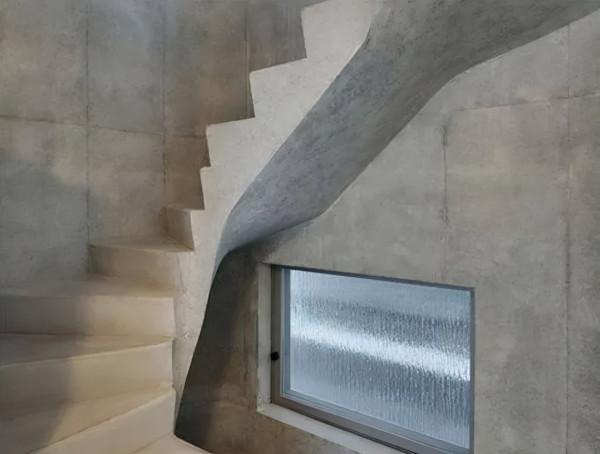

基礎為混泥土旋梯：
（1）、基礎踏步大小不一，圓弧不順暢，有明顯的凸凹。
（2）、畫出來的平面圖如果圓弧過渡不順暢，可與現場人員溝通打砸基礎！
/
stone
石材旋轉樓梯
放樣與下單
放線第一步：

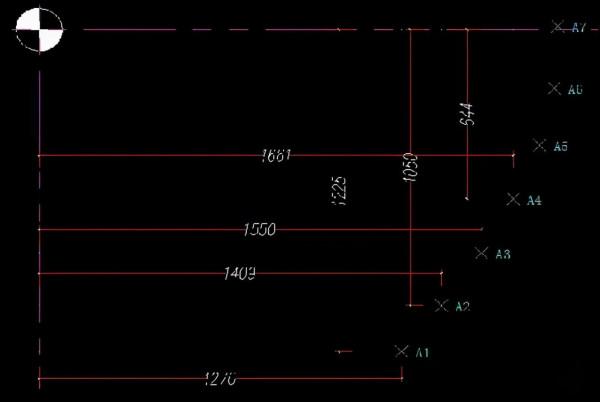

清掃乾淨觀察現場找出最佳放基準線的位置，同時為方便測量，引出若干條輔助線。
放線第二步：
依據土建吊線錘，一人在上面吊線，另一人在下面做記號！如果現場不標準或者圓弧不順暢，則每個點都得吊，如果現場標準則可隔幾個點掉一次
放線第三步
找施工方現場對接標高與攔河高度
03
圖紙深化：

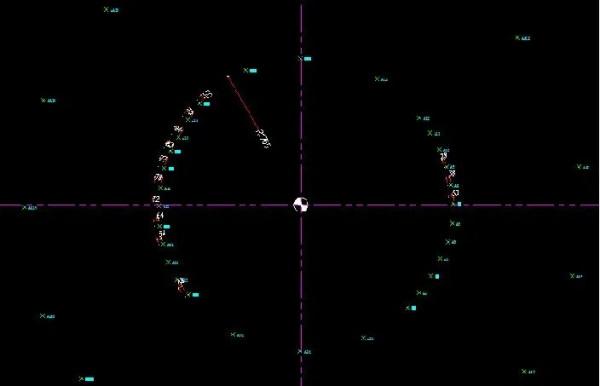

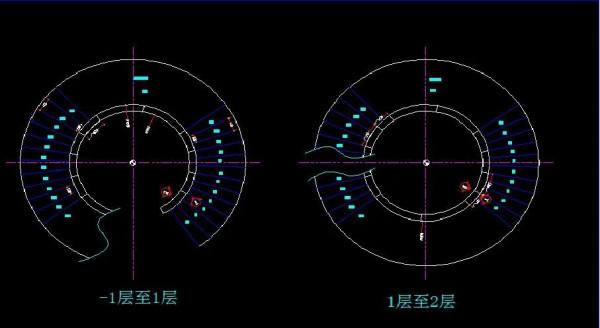

1、平面圖把測量的資料搬到圖紙上去，依據現場提供的最小安裝間隙，在保證可以安裝的前提下，把完成面弧度調整至最順暢、自然。
平面圖

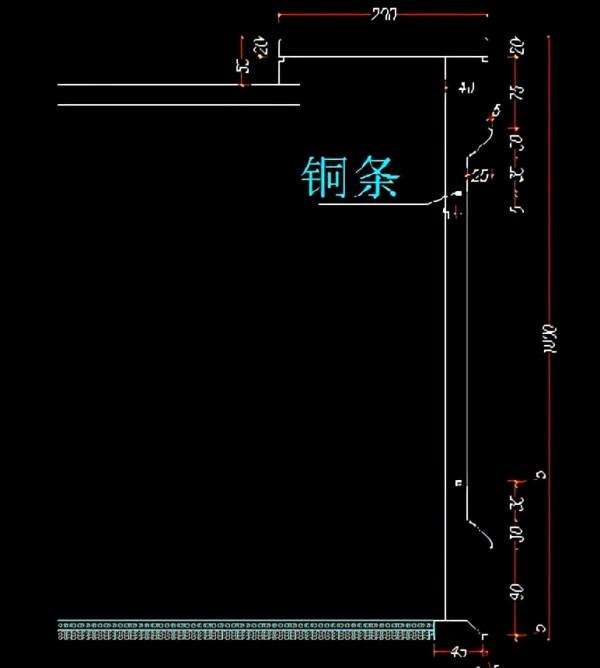

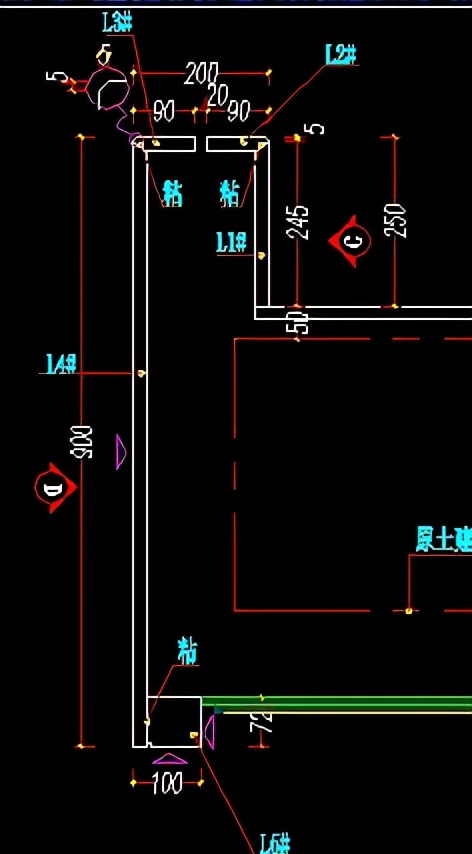

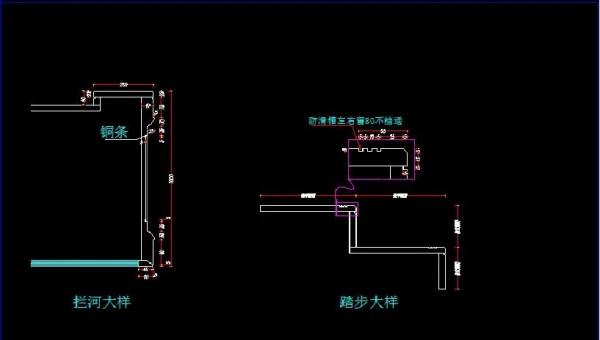

2、節點圖：樓梯踏步節點與攔河大樣節點依據原設計圖與現場調整深化。

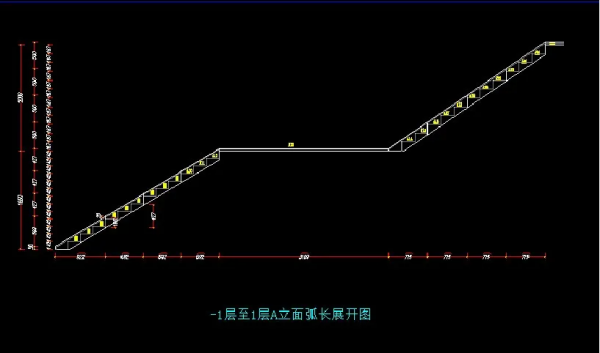

3、立面展開圖：立面展開都是依據攔河平面弧長展開，攔河豎向分件為豎直分件，每一段分界線內外弧必須在同一水平線上。
04
畫加工分解圖
1、在畫加工分解圖前，在平面圖與節點圖上給石材編號。
2、畫出每一件板的加工分解圖，每個三維蓋板與三維側板都必須有平面圖，斜切角圖與斜投影圖。
*平面圖畫法：在總圖平面圖上拆除該件板的平面圖
*斜切角圖畫法：依據平面圖寬度畫出斜切角圖寬度，依據立面圖爬高拉一條斜線，然後複製這根斜線往上移該板節點圖厚度加上該件板扭曲餘量。
扭曲餘量測算公式：
（L外——L內）/L外*H爬高*斜投影圖畫法：選中該件板平面圖，按Ctrl+c,再按Ctrl+Shift+v,再輸入X，按空格，輸入斜長度與平面圖長度比例，如右圖771/657，再按空格，再輸入Y，按空格，輸入1按空格即可！
3、寫出開料尺寸，開料尺寸分橋切機開料與繩鋸開料！（如圖例）
R2#-1開料尺寸：
804*45*141
R1#-1開料尺寸：
R外1223*L外657*H851
