說起德國人，人們通常想到的詞彙是：嚴謹、守時、嚴肅、認真。那麼德國人設計的電器圖紙又是怎樣的呢，和我國的又有什麼區別呢？
今天在這裡簡選一個冷料供給倉的圖紙，希望對大家有所幫助。

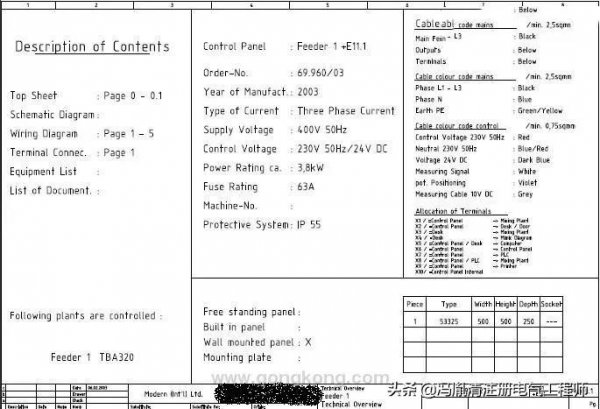

圖一：總覽。
裝置的生產日期、櫃內電壓、電流、功率、絕緣等級、導線的截面積、顏色（老外的黑線可是火線、藍線才是零線，真個裝置的所有外部導線嚴格按顏色區別）。外接端子定義，標註的清楚。
圖二：供電源。
老外的圖紙和接線是沒有線號的，標的是元件，給元件編號，元件的幾號觸點接的是哪裡，很清楚，不用再去滿櫃子找線號了。空氣開關過載保護電流全部都標在圖紙上，換新開關時方便調整，省去再去查和算的麻煩。

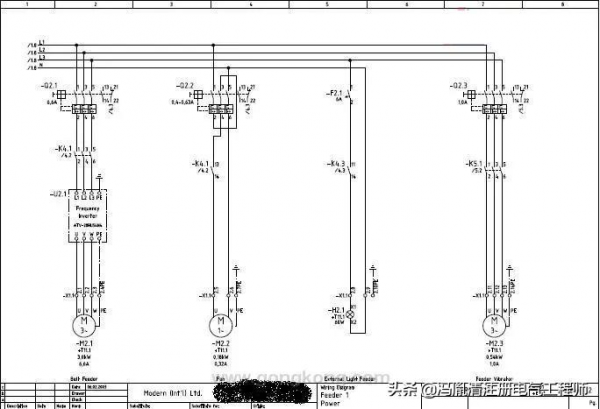

圖三：負載輸出。
變頻器的型號、電機的功率、電流、及過載保護電流全部標註。

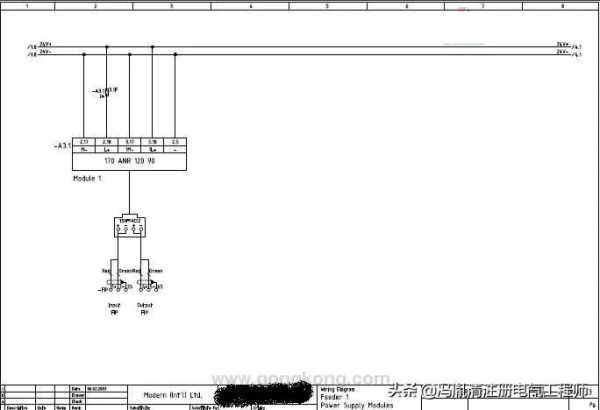

圖四：Mometom模組供電源，及Fip/IO網路
模組型號也有標註。注意3.1標明是電源從哪裡來，3.8是標明去哪兒了。

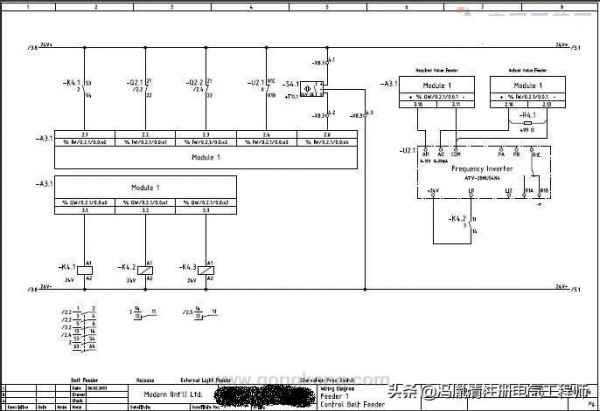

圖五：模組的輸入，輸出。
端子號上中間標的是程式內這個點的地址，4.2下方的那一堆觸點標明的是在程式裡的邏輯相關。
圖六：出櫃端子的定義
不是說國外的月亮比咱們的圓，德國人的敬業精神是非常值得尊敬的。在工作中多學習老外的嚴謹作風，特別是在細節上。
