此文以我收藏的“紅旗”703為主圖文並茂的方式來講述和分享這部“紅旗”703的故事和設計理念。文中如有疏漏和錯誤希望前輩們在評論區給予指正，謝謝！文章共兩千多字閱讀時間大約需要5分鐘左右[作揖]
在六七十年代，物質享受比較稀缺，而精神愉悅是滿足的！半導體收音機是那個年代廣大革/命群眾學習毛澤東思想，學習黨的方針政策，學習文化和科學的重要工具。特別是在農業漁業等氣象預報方面還有指導生產和保證生產安全起著重大作用。

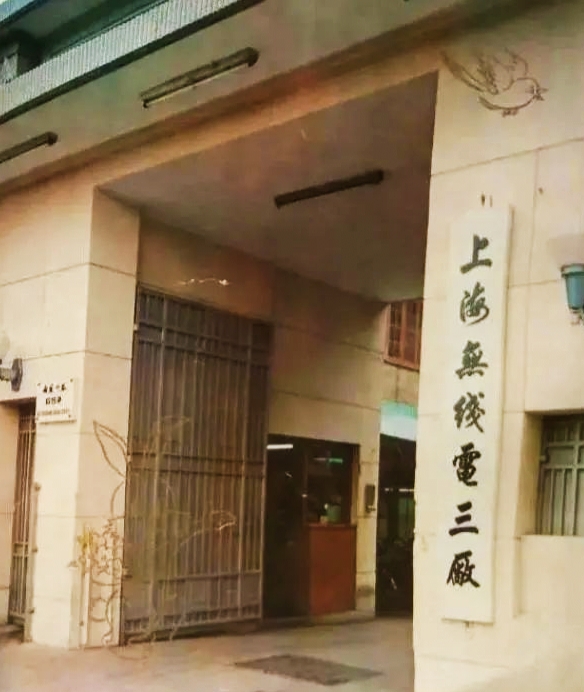

在分享“紅旗”703之前我們先了解一下關於上海無線電三廠的故事。
圖片來自於網路
上海無線電三廠，於1960年8月，由永安第三棉紡織廠和上海無線電器材廠合併而成。廠址：西蘇州路65號。當時上海無線電三廠主要生產“美多”（早期還有電子管收音機）“春雷”牌收音機、收錄音機、錄音機機芯、彩色錄象機、監示器、轉發裝置、通訊機等。系原機械電子工業部骨幹企業，創造了很多箇中國無線電輝煌的“第一”，為我國的電子工業發展和經濟建設、國防建設作出了突出貢獻！
美多收音機說明書封面（圖片來自於網路）
上海無線電三廠生產的美多28A收音機。收藏品市場非常受歡迎的機器。品相好的更是一機難求。
圖片來自於網路
此機在今天看起來仍然非常耐看，簡約而精緻，滿滿的時代感！
上海無線電三廠收音機生產線（引用無線電雜誌封面）

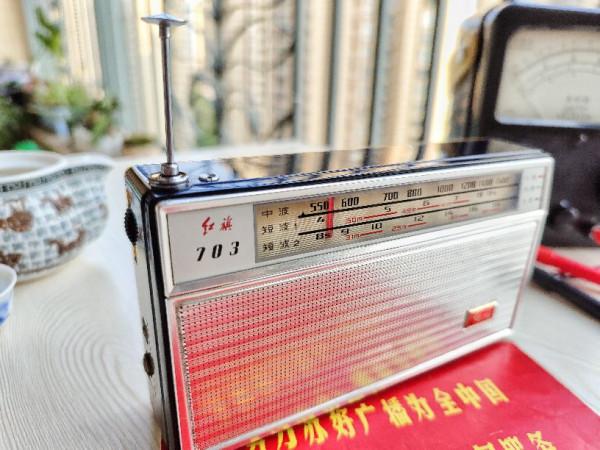

紅旗703收音機是1966年1970年由上海無線電廠生產。一杯茶後讓我們慢慢品味這款經典的行動式收音機！
紅旗703特點和介紹：
此機為行動式三波段超外差7電晶體收音機，機內裝有拉桿天線和磁棒天線，拉桿天線更能方便偏遠地區使用增強短波接收靈敏度。同時此機還專門有短波微調電容方便短波調臺更容易。三波段覆蓋頻率如下：
中波：535-1605KHZ
短波1：4-8.5MHZ
短波2：8.5-18.Mhz
此機還設計有外接天線插口（拉桿天線旁邊）、耳機插口和外接電源插口，要知道在當時買4節5號電池直也是需要不少錢的，要是用外接6V直流變壓器供電可以節約不少使用成本。重量約500g，相對於大型臺式電晶體收音機來說非常的便攜。本機外觀尺寸為180×100×41mm。
夏日的午後，一杯茶，一部收音機，滿滿的情懷！
夏日的午後，一杯茶，一部收音機，滿滿的情懷，滿滿的回憶！
此處插入一個小插曲：
講到“紅旗”703我們不得不說另一款姊妹機，“春雷”703收音機。大概在1970年後“紅旗703”就改名為“春雷”703，其外觀大致相同。只是“紅旗”變成了“春雷”，右下角紅色標也相應的變化了。樣式如下圖：
春蕾703收音機（圖片來自於網路）
紅旗703收音機的盒子。
此機盒子裡面其實應該還裝有一個10歐姆的耳塞機還有皮套、說明書等附件。只是我這套不是很完整。如下圖，皮套還有揹帶，為牛皮材質，可以背在肩上。可以假設一個場景：一男青年帶著眼鏡穿著白襯衣，臉上還散發著剛剛洗完臉的香皂味，走在公園湖邊手裡拿著一本書去約會的場景……那可是羨煞旁人！[呲牙]其回頭率不亞於現在開著輛敞篷跑車[捂臉]
上面圖片來自於網路
上面圖片來自於網路
圖片來自於網路
上面這張票據顯示此機當時價格需要79元！（根據網友告知最貴時期買到150元）在當時的生活水平買一部這樣的收音機可不是一般人能承受的了的。相信生活在那個年代的無線電愛好者會深有體會……
此機雖然歷經了五十年滄桑，但依然散發著迷人的光澤，品相非常的好，機外機內都可圈可點！鋁合金網孔面板一點也沒有氧化和變形。但是當年大名鼎鼎的的“熊貓”802收音機大都面板彎曲凹陷。相信收藏有熊貓802收音機的朋友深有感受。

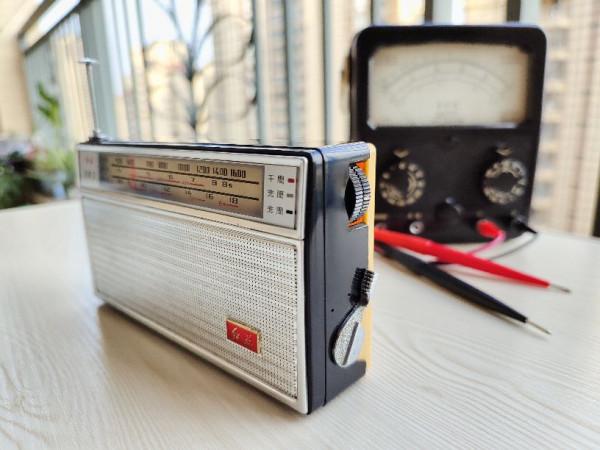

右側下面撥杆為金屬狀的波段開關，比起旋鈕方式的波段開關撥杆形式更簡單，好用，夠直接，這也體現了當時的設計理念。上面兩個旋鈕為電臺調諧旋鈕和短波微調旋鈕。
“紅旗”鋁標字型為金色陽刻，紅色漆為背景，這樣看甚至還有點景泰藍的味道。
其實“紅旗”703還有另外一種樣式，鋁合金網孔面板細節不同，還有右下角的鋁標不同，是一面紅旗圖案，如下圖：
圖片來自於網路

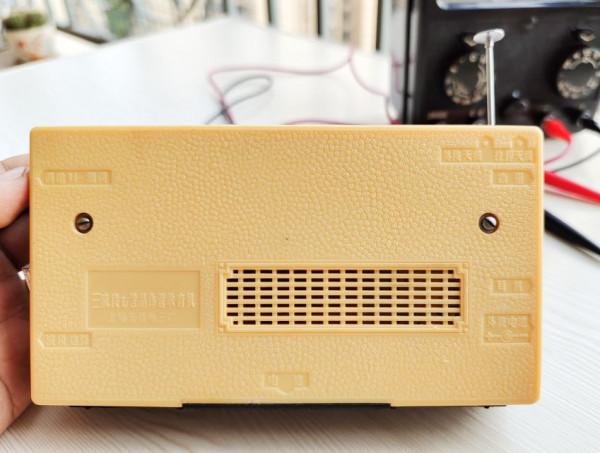

下面看下收音機背面。我收藏這款為黑色外框，其實還有一款紅色的外框。
後蓋面板非常乾淨沒有一點磨損只是輕微發黃難免歲月的洗禮。這樣看來此機的原主人是放在皮套裡面使用的。而且使用率也就是總的使用時間也很短。（機芯拆解圖片有一個地方能夠說明，祥見後面說明。）
後蓋由兩顆螺絲固定，當時很多或說大部分收音機更換電池是要拆整個後蓋的，而此機下部設計了一個電池倉蓋子。這樣設計的好處是防止在更換電池的時候誤碰到機內零件從而會影響收音機的指標。別看這樣一個不起眼的小設計也是為了更好的保護了收音機。4節5號電池相對於1號或2號電池來說更能夠大幅度的減小收音機體積，讓收音機更佳的便攜！[贊]
各介面和操作部件全部由陽刻文字提示非常醒目和人性化。
下面再看看機內情況：
此機拆卸非常方便拆掉兩個機蓋的固定銅柱和電池盒兩邊的螺絲（共4個位置）即可把整個機芯取出來。其中波段開關和調諧旋鈕，音量旋鈕全部固定在金屬支架上，金屬支架厚實。這麼多年過去了金屬支架沒有一點生鏽依然光亮！
看機內全貌，裡面是塞的滿滿當當，看起來就是不惜工本，優良設計的結果。
早期的“紅旗”機芯磁棒由鋅錳，鎳鋅兩段磁棒拼湊成。為中波和短波1提供輸入迴路。這款機芯為後期的產品改成一根磁棒來兼顧中短波，由於一根磁棒很難兼顧兩個頻段的最佳諧振效果，因此在效能上會稍稍有減弱。
當年有名的“天和”電解電容，不過看電容的日期是71年的，此時已經該用“春雷”品牌了。要麼很有可能是裝的“春雷”機芯，或者一些剩餘的紅旗殼子……不過看喇叭線都沒有焊接也可能是“紅旗”機芯，早期“紅旗”機芯還有玻璃三極體的，分別是3AG2、3AX71。我收藏這臺是後期生產因此裡面沒有玻璃管。
線圈的封臘都是原裝還沒有動過，因此機芯非常完整，這也是收音機愛好者最希望看到的精品靚機。[害羞]
中周的紅漆也是沒有調過的都是原裝出廠位置，通電測試靈敏度還是非常不錯的。
電路上還有穩定推輓輸出功放管的熱敏電阻作為溫度補償。（如上圖扁平的綠色電阻）
各主要線圈的作用：

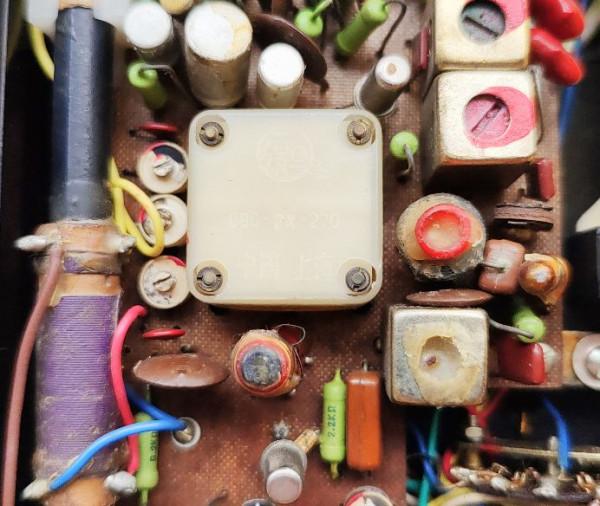

短波 1採用磁棒上的鍍銀線圈作為輸入迴路，和中波共用磁棒。短波2的輸入迴路採用可調線圈管的形式。上面整體設計是兼顧了中短波靈敏度。短波2利用短波1振盪頻率的二次諧波進行變頻，力求簡化線路結構。
上海“復旦”牌有機雙聯。中周也比普通袖珍收音機的大一號。
電路板背面，熟悉的棕黃色編織纖維電路板焊點飽滿符合那個年代的氣質[靈光一閃]。
此處重點看調諧尼龍拉線，非常的新，白白淨淨的，彈簧固定處還有紅漆也未動過。說明收音機使用率非常低，所以低使用率造就了非常好的外觀品相。經常使用的尼龍線一般都是很多拉絲毛毛，或變黑跡象。這也是判斷收音機使用頻率機內體現最直觀的地方。

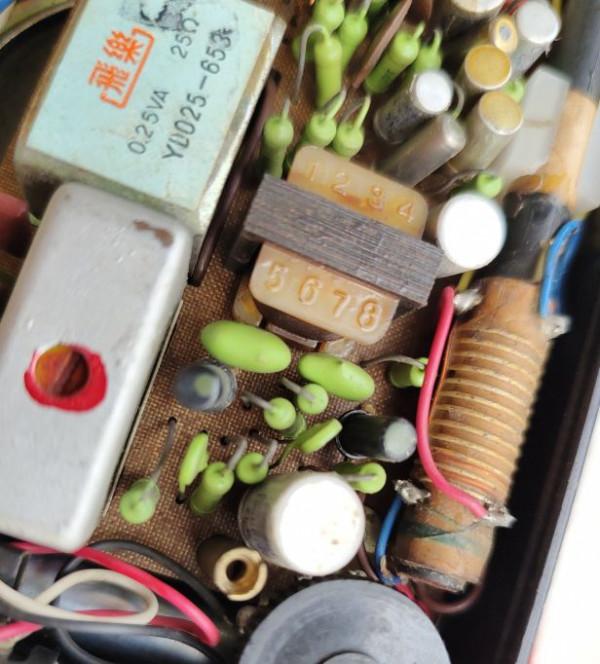

用繁體字印刷的“飛樂”牌鈷磁喇叭，65mm的25歐阻抗的喇叭，體積小但聲音洪亮不刺耳。
關於此機的二次自動增益的說明：
上圖這個二極體二極實現了二次自動增益控制。上圖右側W1能滿足自動增益的同時，廠家設計人員在不增加很多成本的情況下用最少的零件實現了機器的二次自動增益控制，這樣一來大大提高了強訊號過載時的控制範圍。設計確實很巧妙，其大致原理利用二極體的阻尼特性（強訊號來時二極體迴路處於導通到導通閾值的電阻變化特性）控制了線圈Q值，減小了變頻級的增益，間接的減少了強訊號帶來的訊號失真問題。這也是廠家對便攜機效能的重視的體現。
下面說下此機最大的一個亮點特色：
如下圖遮蔽罩。這樣的設計在當時可真不多見！
由於本機靈敏度較高，加上採用長磁棒和兩級中放，因此中放級具有較高的增益。為了防止較高的增益和PCB板地線的限制可能會引發中頻諧波的輻射，從而引發在930KHZ附近的差拍嘯叫聲。所以採用將第二級中放和檢波用鋁遮蔽罩遮蔽起來的方式，並完善接地措施。如上圖綠色印刷圖那一塊。此方案也在臺式春蕾收音機（下圖“春雷”605-3A桌上型電腦）機芯也有一樣的用法。
下圖就是桌上型電腦的遮蔽罩
我上面那臺沒有這個遮蔽罩（圖片來自於網路）
春蕾和紅旗703電路圖一樣的
此機電晶體配置情況：
3AG2 變頻
2AP9 自動增益控制
3AG1 一級中頻放大
3AG1 二級中頻放大
2AP9 檢波
3AX31D 一級低頻前置放大
3AX31D 二級低頻前置放大
3AX31B ×2 乙類推輓輸出
下圖左下角就是遮蔽罩裡面的線路板。
此文完！
感謝您的閱讀。喜歡的朋友幫忙點個贊，或加關注[來看我]。
一部收音機一個故事！謝謝大家！[作揖]
