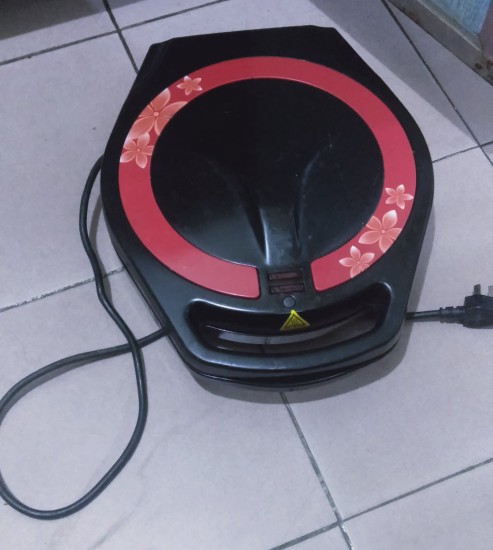

220伏，1200瓦電餅鐺（雙檔一共功
率）（帶圈的）（煎烤機），帶兩個獨立
開關，每個開關都帶一個指示燈，不帶電
源板，不帶電容，不帶碳刷，不帶數顯，
不帶溫度保險。

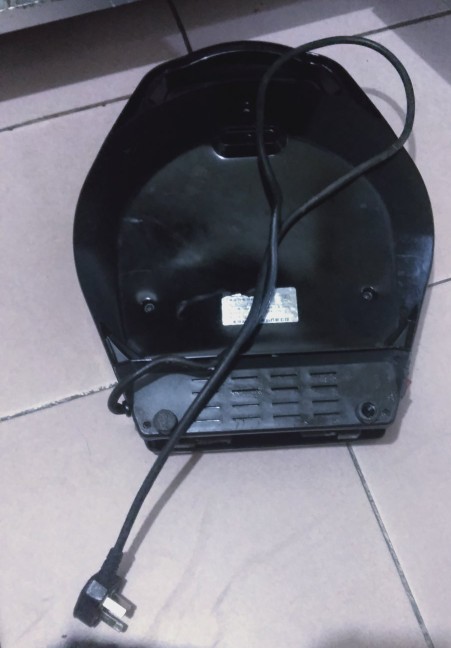

電源線長1.2米。規格：30釐米，烤盤深
度：1.5-3釐米，頻率：50HZ。

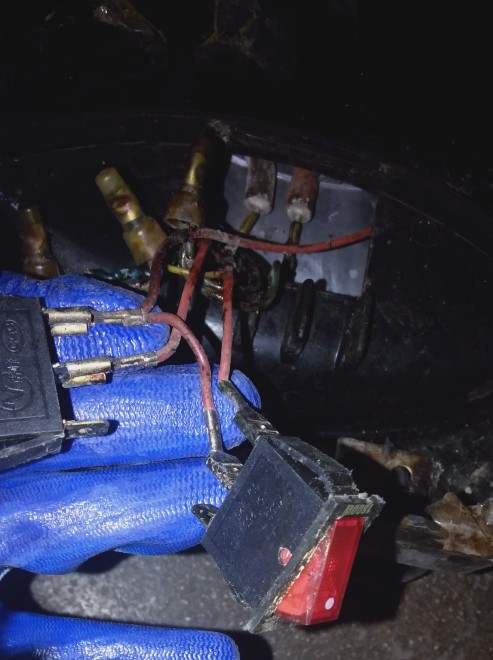

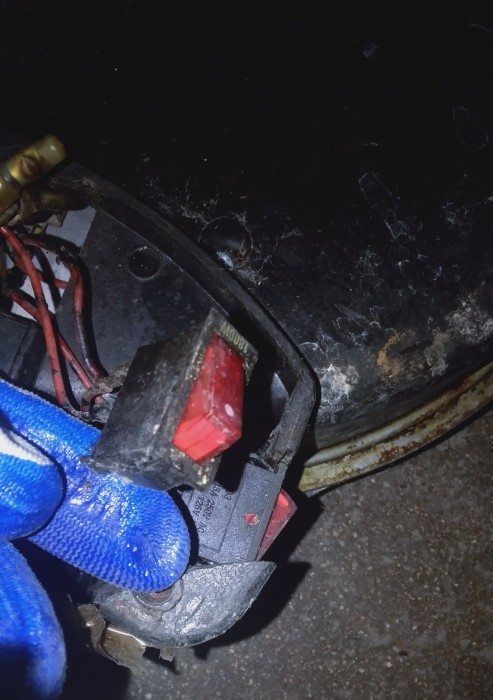

兩個開關，每個都有三個接觸片，其中有
兩個銀色接觸片，一個黃銅色接觸片。
安裝方式：這兩個開關安裝方式都一樣，
帶兩個銀色的接觸片朝右（第一個和第二
個），黃銅色的那個朝左（第三個）。

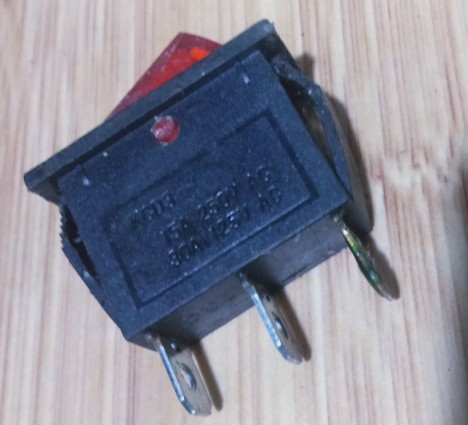

電餅鐺雙開關的型號：250伏，15安培，
125伏30安培（兩個都是一樣的）。

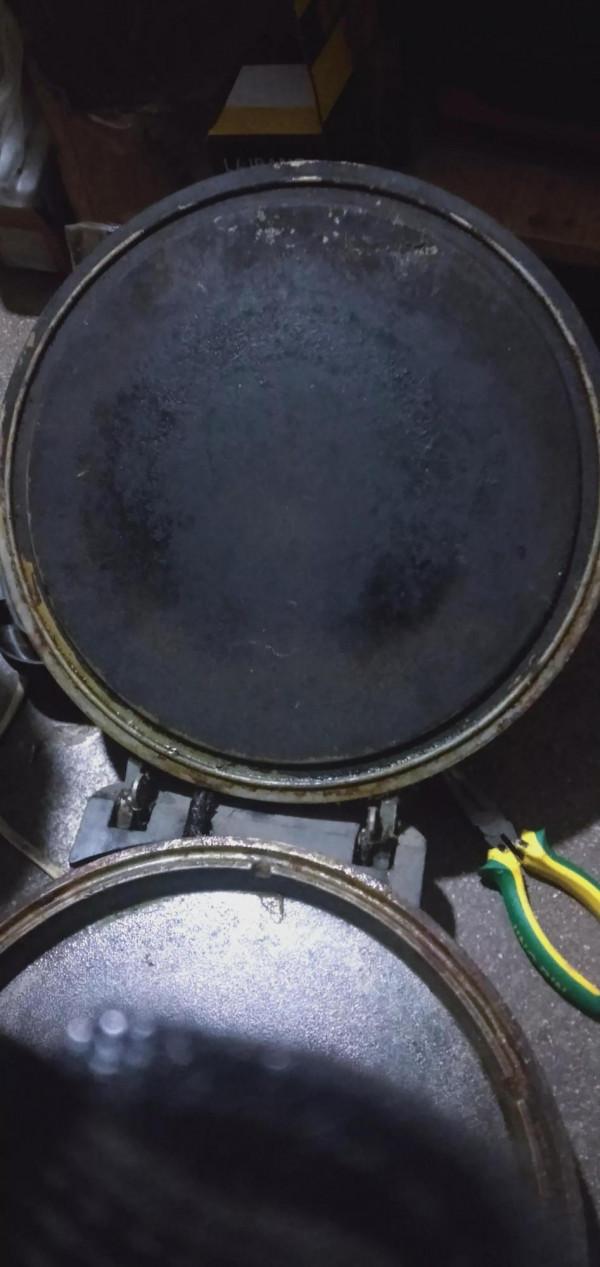

電餅鐺分兩層，第一層和第二層，每層都
有一個溫控器，和一個加熱管。
第二層溫控器的型號：KSD 302，250伏
，10安培，180攝氏度。
第一層溫控器的型號：KSD 302，250伏
，10安培，180攝氏度。

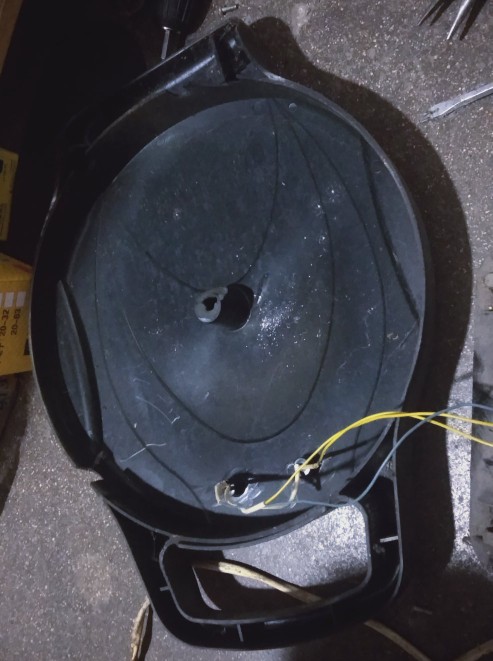

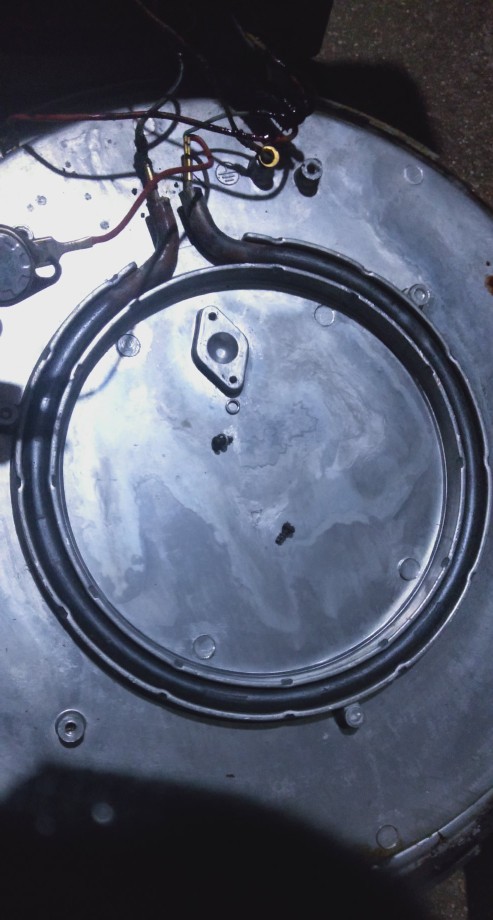

第一層的上蓋在標籤處，有一個隱藏的螺
絲，需要把它擰出來，就能把上蓋給拿下
來，就能看到加熱管和溫控器。
內部共有17根線。
共有兩個指示燈，每個指示燈都有兩根
線。
共有兩個加熱管，每個加熱管都有三根線
（左側加熱管有兩根線，右側加熱管有一
根線）。
共有兩個溫控器，每個溫控器的接觸片上
都有一根紅色的線。
電源線共有三根線，一根是紅色的線，一
根是藍色的線，另一根是黃綠雙色的線
（地線）。
第一層上蓋有兩個指示燈，左側引出來兩
根線，一根是藍色的線，這根藍色的線的
另一頭穿過第一層，弄到第二層，另一根
是黃色的線（兩根線同時接在左側第一個
指示燈上），這根黃色的線的中間再接一
根白色的短線，白色的短線的另一頭接在
第二個指示燈上，這一根黃色的線的另一
頭跟一根藍色的線的一頭同時接在加熱管
任意一個接線柱上，這根藍色的線的另一
頭從第一層穿出，弄到第二層。
再從第二個指示燈上再引出來一根黃色的
線，這根黃色的線的的另一頭從第一層穿
出，弄到第二層。

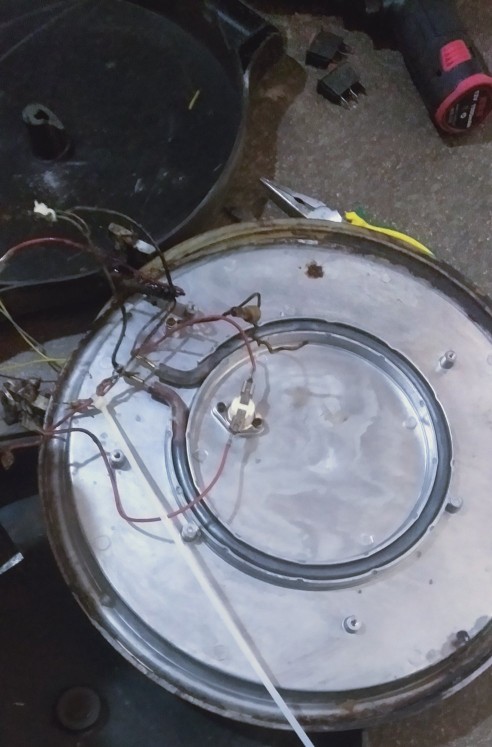

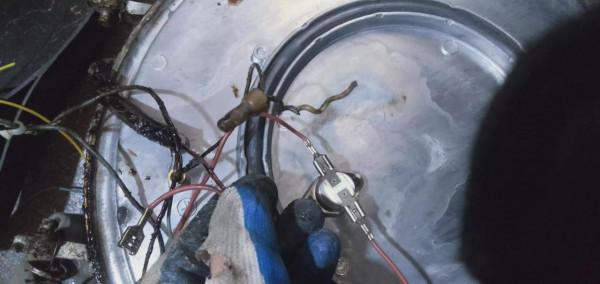

第一層有一個溫控器，一個加熱管。

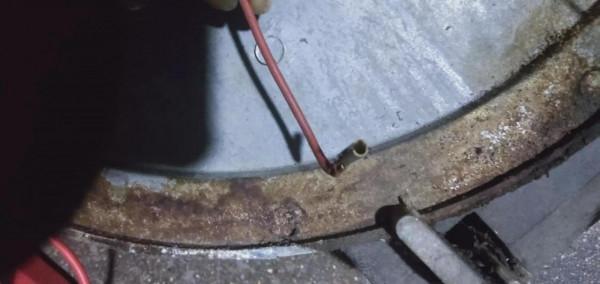

第一層溫控器任意一個接觸片上引出來一
根紅色的線，這根紅色的線的另一頭穿過
第一層，弄到第二層，再接個接線端
子，接在第一個開關的第二個銀色接觸
片（開關指示燈上有一個小白點的朝
左）。
溫控器上剩下的那個接觸片再一次引出
來一根紅色的線，這根紅色的線的另一頭
接在加熱管剩下的那個接線柱上。

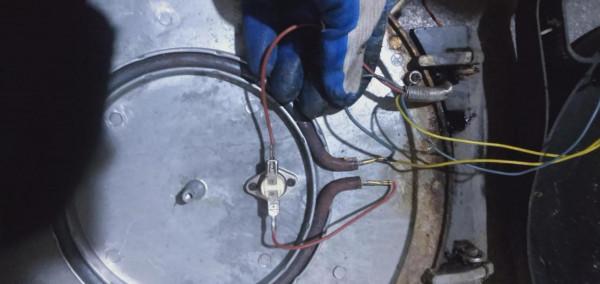

第二層也有一個溫控器，也有一個加熱
管。
溫控器上也有兩個接觸片，任意一個
接觸片上接一根紅色的線，並且這根紅色
的線的另一頭再接一小段紅色的線（兩根
紅色的線要接在一起），這一小段紅色的
短線的另一頭接在第二個的開關，第二個
銀色的接觸片上（開關的指示燈有一個小
白點的朝左）。同時這根紅色的線的這一
頭接在第一個開關的第一個銀色接觸片
上（開關的指示燈有一個小白點的朝
左）。
溫控器剩下的那個接觸片上再接一根紅色
的短線，短線的另一頭與從第一層左側指
示燈上引出來的那根藍色的線一起接在任
意一個加熱管接線柱上，
加熱管上剩下的那個接線柱，再接一根從
第一層加熱管接線柱上引出來的一根藍色
的線，這根藍色的線的另一頭再接一小段
藍色的線，再接一根電源線藍色的線（這
三根線要接在一起），這一小段藍色的線
的另一頭要接在加熱管剩下的那個接線柱
上。
電源線那根黃綠雙色的線（地線），直接
跟發熱盤上帶的小銅柱上引出來的線接在
一起，
第一層右側指示燈上引出來的那根黃色的
線，穿過第一層，弄到第二層，與一根紅
色的小短線，同時跟一根電源線紅色的
線，接在一起（這三根線同時要接在一
起），並且這根紅色的短線的另一頭接在
第2個開關的第1個銀色接觸片上（開關指
示燈有一個小白點的朝左）。
