現在有很多民用建築在保溫設計時，外牆採用高效能蒸壓砂加氣混凝土精確砌塊牆體自保溫系統，並且一般外牆厚度採用250mm厚，樑柱熱橋部位採用50mm厚高效能蒸壓砂加氣混凝土砌塊貼上，粘貼後與兩邊砌體外面平齊，如下面大樣圖示意：
大樣圖
目前GTJ2021版本中現有的保溫構件還不能完全解決這個問題，但是，我們可以利用其他構件替代保溫構件，精準出量。
首先，我們來看看軟體中的計算保溫構件有哪些：
1、牆構件中有一個“保溫牆”，軟體內建的計算規則中關於體積的扣減如下圖，可以看出其與其他構件的扣減關係都是無影響的，如果想要用這個構件畫保溫外牆，那就要參考砌體工程清單或定額規則，逐一進行修改，相信大家是沒有這個耐心去修改的，所以想利用這個保溫牆構件畫外牆保溫是不適用的。
2、在其他構件裡還有一個“保溫層”構件，但它是一個裝飾構件，只能依附牆、欄板構件裡進行佈置，如果想利用裝修構件算上面示意圖裡的保溫及砌體體積扣減，還是比較麻煩的，這裡我們也不推薦。
既然上述兩種構件都不適用於計算類似的保溫系統，我們就要想其他的辦法。前提是能出體積清單工程量、能被砌體構件扣減、面層能佈置裝修、相鄰的柱構件模板清單工程量不能扣減，能勝任這許多需求的非軟體中的欄板構件了。軟體預設的欄板計算規則如下：
（1）砼柱和欄板的模板扣減關係：
從上面的截圖可以看出砼柱的模板沒有扣減欄板的選項，滿足要求。
接著進行實際操作：首先繪製250mm厚牆體，在保溫處貫通，接著用欄板構件繪製保溫部位，欄板構件名“熱橋柱部位保溫”，欄板厚度為保溫層厚度，欄板高度修改為層高，材質按預設的混凝土，完成後彙總計算，這樣這個貼柱的保溫清單工程量就可以出量了。
（2）欄板材質為混凝土的計算結果：
這裡要注意的一點是，欄板的材質如果改為“標準磚”，則相鄰砌體的清單工程量就沒有扣減欄板佔的體積，所以不能修改材質。
欄板為標準磚時的砌體清單工程量：
（3）欄板材質為混凝土時的砌體工程量：

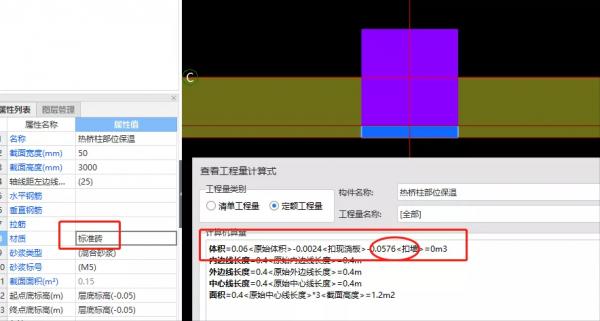

如果大家要出定額工程量，上述對比還有一點不同的地方是，當欄板材質為“標準磚”時，欄板的定額工程量就為“0”，相鄰牆體的定額工程量就沒有扣減欄板的工程量：
同理，熱橋樑部位的保溫，同樣用欄板構件繪製也能精準出量。
