CZF-5(UL94)水平垂直燃燒測定儀

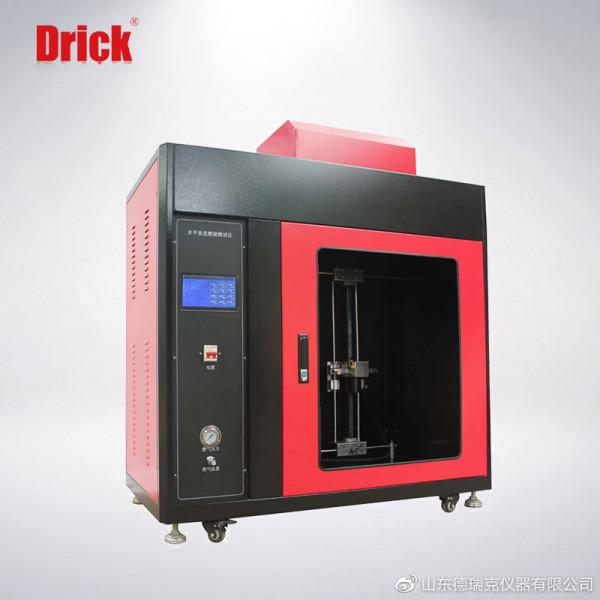

CZF-5(UL94)水平垂直燃燒測定儀用於測試塑膠類及非金屬材料類物質燃燒效能的試驗儀器。適用於塑膠和非金屬材料試樣處於50W火焰條件下，水平或垂直方向燃燒效能的試驗室測定方法。(實物如右圖)
一、適用範圍
用於測試塑膠類及非金屬材料類物質燃燒效能的試驗儀器。適用於塑膠和非金屬材料試樣處於50W火焰條件下，水平或垂直方向燃燒效能的試驗室測定方法。(實物如右圖)
二、產品功能特點
1.可程式設計控制器觸控式螢幕+PLC控制,實現控制/檢測/計算/資料顯示多功能
2.自動化程度高：自動記錄試驗時間，自動顯試結果，自動計時，自動點火，施焰結束後本生燈自動退回,可選擇是否關閉燃氣
3.啟動時可選擇是否自動點火
4.式樣夾前、後、上、下進退均可觸控式螢幕操控，啟動、停止、燃氣、計時、點火、儲存、儲存、照明、排風均透過觸控式螢幕控制實現，指尖輕觸即可完成試驗
5.計時按鈕配合PLC自動記錄儲存燃燒耗時間
6.試驗時間系統自動記錄，並生成試驗結果
三、相關相關技術引數
①儀器合適工作條件及主要技術指標
環境溫度：室溫～40℃； 相對溼度：≤75％；
供電電壓和功率：220V±10％ 50HZ 功率150W
水平與垂直燃燒測試程式在觸控式螢幕上可切換，試驗結果可儲存在觸控式螢幕內，試驗結果可查詢；
本生燈自動點火，自動計時，點火時間任意設定（可在觸控式螢幕上預設）
本生燈內徑9.5mm±0.5mm
本生燈啟動前可選擇是否自動點火
施加火焰完畢本生燈自動退回，本生燈退回是可選擇是否關閉燃氣
氣源：液化石油氣（仲裁時加工業甲烷氣）；
鋼板靜電噴箱體
大於0.5立方米（支援非標定做0.75m³、1m³大小及不鏽鋼材質箱體）
儀器重量約：100kg
工作電源 ： 220V AC 50HZ
計時範圍：0~999.9s 記時精度：10s±0.2s 30s±0.2s；
施焰時間 ： 0～999.9S（可調，可在觸控式螢幕上預設）
餘焰時間 ： 0～999.9S
餘灼時間 ： 0～999.9S
線性燃燒速率（V）PLC自動計算，觸控式螢幕顯示並儲存
燃燒角度 ： 0°、20°、45°可選擇
火焰高度 ： 20mm ~ 175mm 可調
火焰溫度：（100-1000）℃可調
氣體流量 ： 氣體流量105ml/min-1000ml/min可調
燃 燒 燈 ： 燈管內徑9.5±0.3mm,長度：100mm±10mm
時間裝置 ： 能精確到0．1S
位置調節 ： 樣品夾支架可上下、左右調節，燃燒座可前後調節，調節行程均大
火焰校準裝置：（選配）
a. 溫度測試範圍：0~1000℃
b. 火焰溫度要求：從100℃±2℃升到700℃±3℃的時間在23.5秒±1秒之內
c. Φ0.5mm（K型）鎳鉻/鎳鋁絲熱電偶，對地絕緣
d. 傳熱銅塊：Ф4.0x6.0mm
燃氣報警系統（選配）
外型尺寸:寬1160mm×深600mm×高1310（含腳）mm
燃燒試驗區容積：＞0.5立方,長*寬*高約900mm×590mm×1050mm, 背景黑色，背景照度≤20Lux
頂部配有靜音且防迴流排風裝置，試驗結束後可排出燃燒所產生煙氣
②設計標準：
GB-T2408-2008《塑膠燃燒效能的測試-水平法和垂直法》（ANSI/UL94 -2006）
GBT10707-2008《橡膠燃燒效能的測定 》方法B（即GB-T13488《橡膠燃燒效能測定—垂直燃燒法》）
③適用標準：
GJB360B-2009 電子及電氣元件試驗方法 111
GB/T5169.16-2008
ANSI/UL94
IEC60950-1、
IEC695-2-2
②設計標準：
GB-T2408-2008《塑膠燃燒效能的測試-水平法和垂直法》（ANSI/UL94 -2006）
③適用標準：
GB-T13488《橡膠燃燒效能測定—垂直燃燒法》
GB/T5169.16-2008
ANSI/UL94
IEC60950-1、
IEC695-2-2
