1.3–ASP-17VP光學瞄準具（PC）
目標測距-浮動十字線
這是一個當你接近目標時距離指示如何演變的例子。直升機使用飛機俯仰姿態和雷達高度計資訊來確定距離，因此請確保將RAD ALT開關設定為開啟（向上）。
視距模式選擇器
•上：自動測距
•下：手動測距
雷達高度表電源開關
•上：開/下：關
範圍：3500+m
不在範圍內
射程內
有效射程弧
顯示：500米至2000米
射程：1000米
（在有效範圍內）
射程：2100米
（幾乎在有效範圍內）
不在範圍內
不在範圍內
射程：450米
（太近了）
1.3–ASP-17VP光學瞄準具（PC）
浮動十字線
Mi-24沒有配備鐳射測距儀；使用直升機俯仰姿態和雷達高度的組合計算距離。這意味著，對於與您位於同一高程的目標（情況1），計算的射程是準確的，但您與目標之間的高程差可能需要您調整瞄準，以考慮此高程差：
•如果地形高差很小或沒有高差，則將浮動十字線放在目標上。見情況1。
•如果目標標高大於您自己的標高，則瞄準距離目標稍近一點。請參見第2種情況瞭解不良的瞄準解決方案，第3種情況瞭解良好的瞄準解決方案。
•如果目標高度低於你自己的高度，瞄準目標後一點。
情況2
目標標高大於您的標高將浮動十字線放置在目標上可能會導致火箭落在目標後面。
地形標高：50米AGL
情況1
目標標高=您的標高將浮動十字線放置在目標上
情況3
目標標高大於您的標高，浮動十字線距離目標稍短
1.4–PKI反射鏡瞄準具（CPG）
在飛行員指揮官喪失能力的情況下，副飛行員/炮手（CPG）也有一個固定（靜態）反射器瞄準具（PKI），他可以使用該瞄準具發射非制導武器，如火箭和大炮。
PKI反射鏡瞄準具
PKI反射鏡視線亮度控制旋鈕

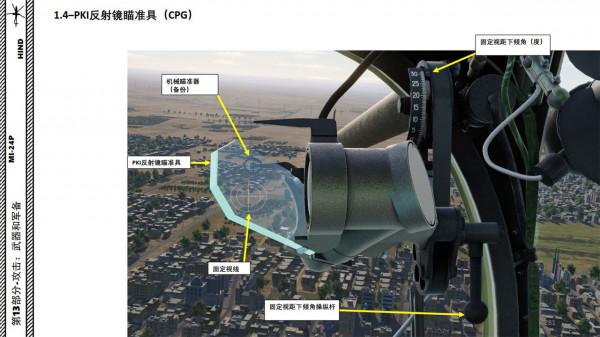

1.4–PKI反射鏡瞄準具（CPG）
PKI反射鏡瞄準具
機械瞄準器
（備份）
固定視線
固定視距下傾角操縱桿
固定視距下傾角（度）
脈衝長度選擇開關
•上：短脈衝
•中：長脈衝
•下：中脈衝
視距模式選擇器
•上：自動測距
•下：手動測距
武器選擇器
•OFF/MSL：將飛行員指揮官瞄準具的浮動十字線從屬於副飛行員/炮手的“ПН” (PN)潛望鏡瞄準具。用於觀察和ATGM（空對地導彈）制導。在此模式下，沒有武器處於活動狀態；ATGM發射由前或後駕駛艙控制。
•GM-30吊艙：選擇AP-30自動榴彈發射器
•FXD MG 7.62+12.7吊艙：選擇ГУС-8700（GUV-8700）炮吊艙上的12.7毫米和7.62毫米炮
•FXD MG 12.7吊艙：選擇ГУС-8700（GUV-8700）炮吊艙上的12.7毫米炮
•FXD MG 7.62吊艙：選擇ГУС-8700（GUV-8700）炮吊艙上的7.62毫米炮
•FXD MG 30：選擇GSh-2-30K固定式30毫米雙管炮
•火箭：選擇火箭
•炸彈：選擇炸彈
•USLP：選擇 КМГУ-2 (KMGU-2)集束彈藥分配器
