近日，住房和城鄉建設部發布智慧建造新技術新產品創新服務典型案例（第一批），綜合應用晨曦BIM算量軟體的福建省建工工程集團—福建省婦產醫院建設專案成功入選“自主創新數字化設計軟體典型案例”。

同時，該專案在12月15日舉辦的福建省第三屆建築資訊模型（BIM）技術應用大賽表彰大會上榮獲施工組一等獎。

福建省婦產醫院專案

福建省婦產醫院專案總投資23億元，總建築面積17.72萬平方米，其中地上建築面積11.95萬平方米，地下建築面積5.77萬平方米，建成後將編制800張床位，建築層數為地上4-16層，地下2層，建築高度69米，為框架剪力牆結構、框架結構。

福建省婦產醫院專案效果圖

在本專案中，晨曦BIM（土建、鋼筋、安裝）算量軟體在圖紙最佳化、碰撞檢查、協調管線排布、動態漫遊、精準算量、鋼筋設計、最佳化施工方案，材料計劃管理、數字化交付等方面取得了很好的應用成效。

專案技術路線

一是最佳化設計質量，其中透過BIM審圖解決圖紙問題532處；取消工程樁改為筏板基礎，取消咬合樁、減少降水井數量；透過深化設計，專案底板、正負零抬高2米，周邊道路相應提高3-4米，基坑開挖土方量由原來41萬立方米減少至29.6萬立方米；管線綜合解決機電管線碰撞427處，預留矩形洞口657個，支吊架設計155種，實現全過程BIM機電安裝落地應用；透過BIM安裝模型搭建，完成排磚區域12處，樣板間3處。

二是節約成本5840萬元，其中透過最佳化工期，節約費用約4700萬元；透過嚴格的材料計劃管理，節約材料造價1140萬元。

三是縮短工期16個月，其中透過最佳化設計節約工期8個月；透過精益化管理，較原計劃提前近8個月交付投用。

四是提高從業人員BIM技術應用能力，其中在專案實施過程中，共34人全過程參與BIM專案管理，總共培養出專職BIM人員3人。

智慧設計與規劃

相比於傳統的設計過程，晨曦BIM（土建、鋼筋、安裝）算量軟體的應用價值體現為能快速建立並整合建築、結構、機電等專業的BIM模型；在建築設計中充分考慮專案智慧化及實用性等因素，開展智慧與規劃工作。BIM智慧翻模遵循業界國際標準，採用資料字典、圖形互動技術、翻模構件及資訊識別演算法、雙重加密等技術能快速將專案CAD圖紙生成BIM模型，進行數字資訊模擬，模擬建築物所具有的真實資訊。

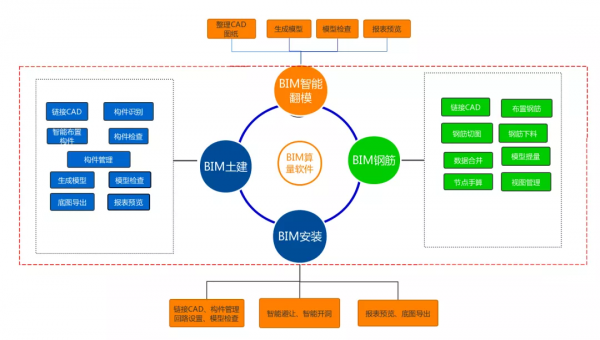

晨曦BIM（土建、鋼筋、安裝）算量軟體組成

透過專案模型的全方位展示，專案技術人員只需透過簡單的晨曦軟體操作設定生成BIM模型，就能一目瞭然地發現圖紙存在問題，確保在專案施工前期，快速發現和解決圖紙問題，完成圖紙的稽核與最佳化。例如應用晨曦BIM（土建、鋼筋、安裝）算量軟體，可直觀地檢視到某處混凝土柱樑節點碰撞上存在的問題。經過軟體配合設計完成了大量的最佳化工作，確保滿足了嚴格的淨高控制要求，達到最合理的空間利用效果。

圖紙審查

在圖紙最佳化的基礎上，進行多項深化設計與智慧規劃。運用安裝模組按照設計意圖，將專案各專業管線的位置、標高、連線方式及施工工藝順序進行三維模擬，按照現場可能發生的工作面和碰撞點進行方案的調整，實現方案的可施工性。尤其是除水、暖、電、空調、消防等基本民用建築管線外，還需要重複、詳細的碰撞檢查醫療氣體、智慧系統、汙洗消毒等管線系統。

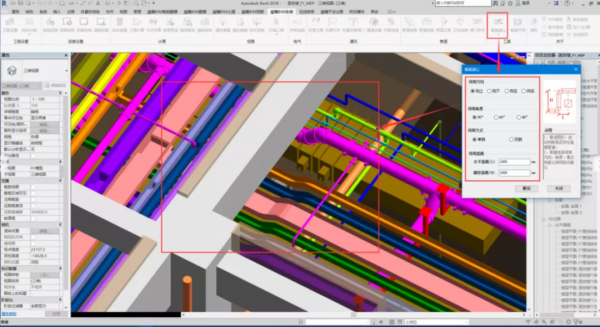

智慧避讓效果圖

根據碰撞檢查報告，使用軟體中智慧避讓和智慧開洞工具完成管線的深化設計。透過動態漫遊專案的三維模型模擬施工過程，使得專案參與方更加了解專案的細部構造，促進了設計與業主方和參建各方及設計內部各專業工種之間多方面的協調與管理。

智慧開洞效果圖

智慧裝備與施工

施工階段是建築實體形成的過程，也是專案資源集中投入的過程。該過程中各參與方基於2D圖紙的管理與溝通往往會帶來工期的延遲、專案的返工和浪費，與可持續建設背道而馳。施工階段，晨曦BIM（土建、鋼筋、安裝）算量軟體的應用主要體現為在通用一個模型基礎上附於每個構件進度計劃和造價資訊，並實現智慧裝備與施工。

施工段輸出材料表效果圖

晨曦BIM（土建、鋼筋、安裝）算量軟體整合與最佳化各專業模型，提供自動套用清單定額、智慧佈置構件、佈置鋼筋等功能，使土建、鋼筋、安裝算量資料與設計資料以BIM模型為載體實時聯動，快速完成工程土建、鋼筋、安裝計量工作。值得注意的是，軟體中的計算式模擬人腦思維，可脫離軟體給稽核方按設計圖紙查閱，解決安裝算量軟體難以對賬的問題，確保算量的精確度。同時，軟體透過施工段關聯物料資訊，可輸出詳細的各主材工程量及各批次澆築的方量，協助專案管理人員有理有據統籌安排施工組織、材料供應以及資金供應等工作內容，保證了專案進度和順利履約。

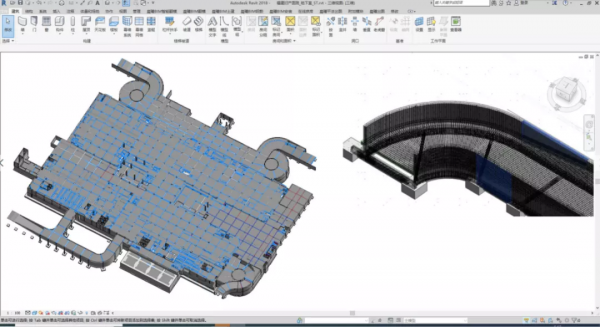

坡道鋼筋佈置

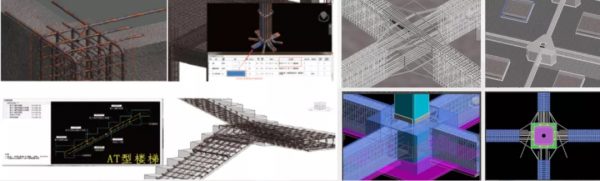

在鋼筋實體繪製方面，手動逐根繪製鋼筋BIM模型功能效率低。結合BIM鋼筋模組，透過配筋資訊，軟體自動繪製鋼筋實體，並計算鋼筋工程量，不僅可以大大節省鋼筋BIM建模的時間，而且可以實現鋼筋的深化應用。在專案中，軟體快速佈置了坡道鋼筋、樓梯鋼筋、混凝土鋼筋穿鋼結構等複雜鋼筋節點。

複雜鋼筋節點下料

基於建立的BIM三維鋼筋模型，運用軟體中自帶的鋼筋切圖工具從鋼筋模型中讀取相關資訊，整合下料單、三維標註圖、二維標註圖三個資訊展示模組，完成鋼筋模型調整、鋼筋工程量輸出、鋼筋下料及出圖等內容，供鋼筋加工廠、材料領用人、施工人員等專案成員使用，真正做到了足不出戶便可知道現場施工的效果。

平法出圖

數字化交付

為最大化地體現資訊的價值，根據《建築資訊模型分類和編碼標準》GB/T51269-2017，運用晨曦BIM（土建、鋼筋、安裝）算量軟體對福建省婦產醫院建設專案模型進行分類和編碼。透過統一且唯一性的資訊編碼，使得專案技術性能資料、經濟資料、維護資料等得以互動、共享、整合應用，提高多方協同的工作效率，促進資訊流動。
