0 前言

現在的筆記本大多數都沒有乙太網口，且只有type-c介面，這一趨勢會更加明顯，後續新生產的膝上型電腦全部都不帶網口，這在沒有wifi網路的時候需要有線上網的場景中，就需要我們這USB橋接乙太網模組了。它能小巧，效能穩定。

1方案選型

目前市面上有多種橋接晶片，一片晶片就可以實現USB與乙太網的橋接，目前主流是RTL8153和AX88179，本文先採用AX88179晶片來實現，後續會再用RTL8153來實現。

圖1 AX88179的內部架構框圖

改晶片支援USB3.0 及以下協議資料轉換成10/100/1000M乙太網，支援自動協商、自動檢測交叉線等，還可透過外部SPI介面的EEPROM對USB的PID和VID進行配置，埠管理等功能。

2 硬體實現

該模組PCB採用4層板設計，USB訊號阻抗控制在90歐姆，乙太網訊號阻抗控制在100歐姆，由於嘉立創可以免費打樣，所以採用嘉立創4層板的JLC7628疊層進行阻抗匹配。圖紙已經設計完，整體3D如下圖所示。

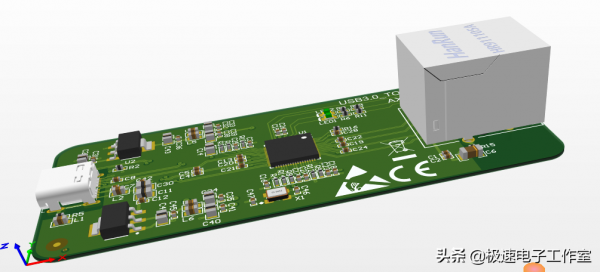

模組的3D圖

3 物料清單

後續打樣回來進行驗證，整個模組的成本還是比較低的，一片AX88179,一片AMS1117-3.3, 一片AMS1117-1.2V，一個整合網路變壓器的千兆RJ45網口。
